Hauteur portique

Bonjour, je suis en train de réaliser un portique pour mon acier de 9.5m, je me demande quelle est la hauteur hors-tout à ne pas dépasser pour le transport routier/autoroutier ou les canaux, bref, si je le fais démontable ou non. Merci pour vos infos...

L'équipage
13 oct. 2003
13 oct. 2003
0

Site
Salut Olive,

Vas donc faire un tour chez : banik.org il y a tes réponses

13 oct. 2003
0

Sur les cannaux
Bonjour Olive,

Pour les cannaux, la hauteur max est de 3 m, surtout sur le canal du midi ou les arches sont bien arrondie, donc limité en taille sur les bords du canal.

Et par rapport au cockpit du bateau, l'idéale est de pouvoir passer dessous sans ce baisser, cela évite les couts à la tête lors des déplacement sur le cockpit lors les panneaux solaires et l'attirraile est installer sur l'arceau.

Bonne nav.
Nono

13 oct. 200316 juin 2020
0

exemple...

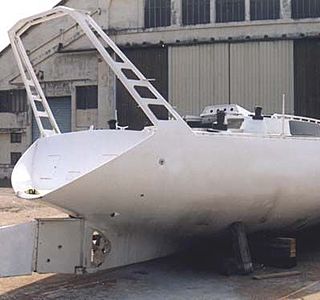

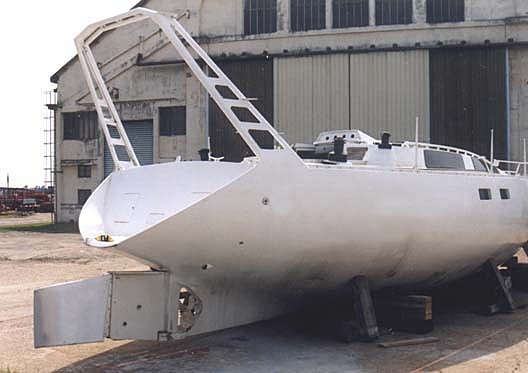

Voici notre nouveau portique...Le bateau est en alu et nous l'avons copié sur un OVNI.
Explications ,cotes et plan sur demande ...

13 oct. 2003
0

safran
le portique est tres beau, mais le safran m'intéresse plus, car je dois en faire pour mon bateau. comment fonctionne-t-il (pas gauche-droite)pour basculer (drosse, cable,..?)

09 mai 200716 juin 2020
0

portique côtes ...
Nicole a mis ce message: portique photos et
cotes sur demande...

merci de me les envoyer si cela est encore possible

13 oct. 2003
0

Portic-tic-tic-tic....
Bonjour à tous,
En ca qui concerne le portique, il est vrai que si tu veux faire des balades sur des cannaux, la solution démontable est bien utile (ca t'évitera de calculer ton parcours à la fois en prenant en compte TE et Hauteur).
Donc je te conseil de le faire démontable, surtout si tu le fais toi même.
Par contre faut pas te planter dans le type choisi, sa solidité et sa facilité d'utilisation...

Nico.

P.S.: Nicole quand est-ce que tu m'invite à venir voir ton bateau ?

13 oct. 2003
0

alors je le coupe...
merci pour ces renseignements (Nicole, il est chouette ton portique!), le miens est un simple tube inox diam 50 style banik. Par contre si quelqu'un à l'info concernant le tirant d'air routier...

13 oct. 2003
0

Rail GV sur portique ??
Partant du principe qu'une écoute avec un point de tire en bout de bome est plus efficace que s'il est plus en avant et qu'une écoute sur l'arrière du cockpit est vraiment délicate pour les têtes, j 'en suis venu à me demander que dans le cas où on peut choisir (construction neuve) le portique style "Hunter" avec rail de barre d'écoute + bimini intégrés n'est pas la bonne solution.

Quelqu'un a pratiqué ???

14 oct. 2003
0

hauteur libre voies navigables françaises
La réponse se trouve ici :
www.peniche.com[...]dre.htm

14 oct. 2003
0

voir les Garcia
ils integrent le portique a l'origine à la coque, ce qui évite cet aspect bricolo rapporté, et donne un portique trés rigide , bon aussi pour la barre d'écoute (efforts latéraux et verticaux trés importants)

14 oct. 2003
0

sur la route
il me semble que c'est 4m50 sauf signalisation spéciale.
Tout dépends de la remorque surbaissée ou non, mais en général on démonte tout ce qui dépasse (barre a roue inclue!)

15 oct. 200316 juin 2020
0

Bricolage...
Je suis de l'avis de Michel... très souvent les portiques que l'on peut voir ont cet aspect "bricolo rapporté" et une très mauvaise tenue dans le sens latéral.
Si l'on veut qu'il puisse supporter une éolienne, des panneaux solaires, voire l'accrochage du taud... il est important qu'il soit solidement accroché au pont !
Voici une deuxième photo en vue de face...si cela peut aider, j'ai le plan de ce modèle...

09 mai 2007
0

idem
Bonjour Nicole,
moi aussi je suis en pleine reflexion sur la construction d'un portique pour Lifou.
Peux tu me faire parvenir tes plans par email.
cfritsch@numericable.fr

Merci d'avance.
Christian

15 oct. 2003
0

portique
Nicole, peux-tu me montrer ton plan et le procédé de fabrication ?

17 oct. 2003
0

tres beau portique
Nicole moi aussi j'aimerai bien le plan de ton
portique il a l'air tres costaud
merci

19 oct. 2003
0

et le portique carbone ?
Je pense ( un jour ) faire un portique en carbone pour mon cognac : moins de poids dans les hauts, facilite de construction ( recuperation de mats de planche a voile ) et solidite correcte ( voir tres bonne ! )

Il servirai simplement pour un panneau solaire de grande dimension ( 50 ou 75 w ).

Qu en pensez vous ?

09 mai 200716 juin 2020
0

portique en sandwich

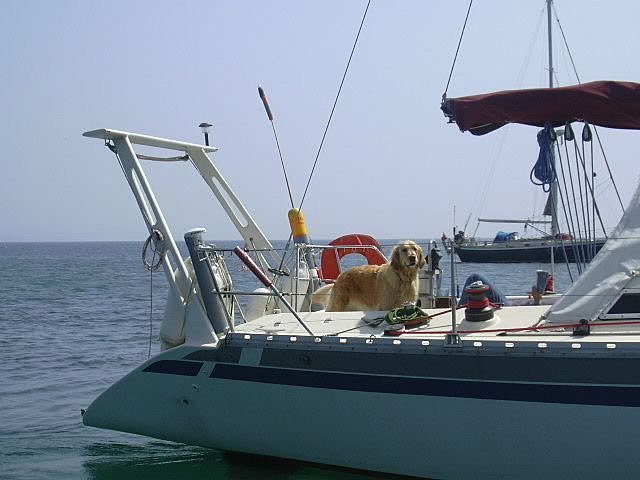

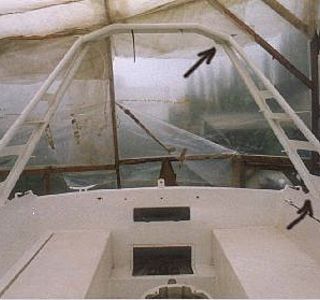

Voilà une réalisation sandwich verre époxy. J'avais pensé aussi au carbone mais vu le prix...ça s'est transformé en verre, des UD et du bibiais. Il est renforcé en latéral par une jambette en rond d'inox de 12 de chaque côté. On ne les voit pas sur la photo , c'était pas encore fait. Par contre je n'avais pas pensé à l'histoire des canaux, c'est pourtant un projet quelque part...dommage, maintenant il est stratifié... Peut-être que ça passera...Je ne l'ai même pas mesuré !
Allez au pire, si la ballade le vaut, je peux toujours le scier et re-stratifier par la suite, mais ça ferait un pincement au coeur quand même...
Il doit recevoir un panneau de 120 W sous peu, et sert pour l'instant de bossoirs d'annexe. Pas de problèmes de solidité.

09 mai 200716 juin 2020
0

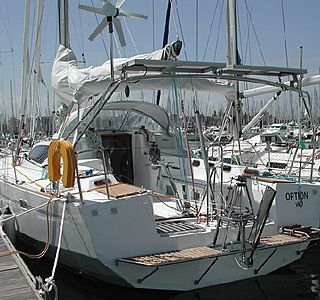

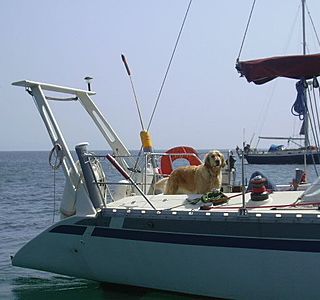

Une autre
je résiste pas.

10 mai 2007
0

un portique...
... c'est TOUJOURS moche!

10 mai 200716 juin 2020
0

Realisations...

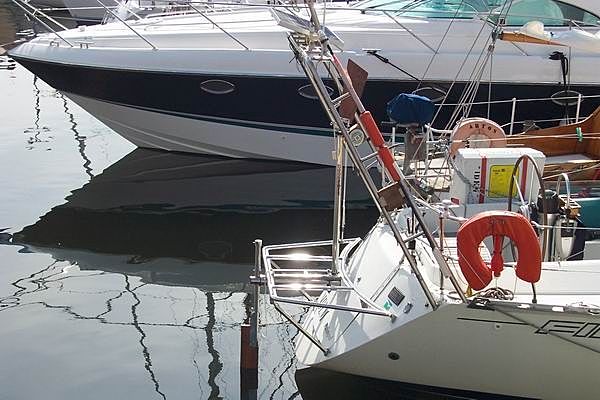

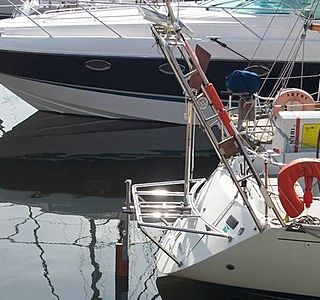

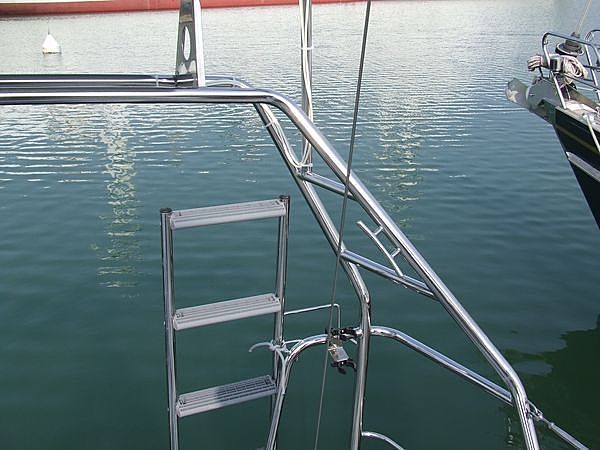

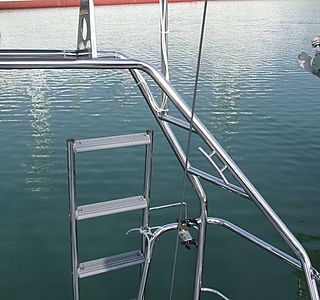

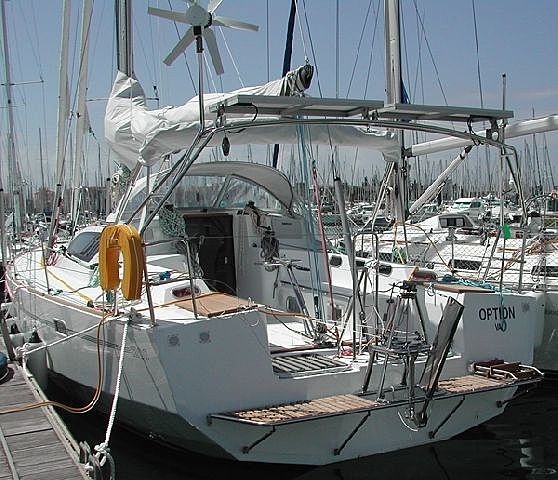

Voici deux exemples de portique integrés au balcon.
Tube inox 33.7 par 2 integré dans des balcons en 25mm

Juste pour l'info.

Bonnes journée a tous !

Maxime.

10 mai 2007
0

d'autres idées et photos !!!
je suis preneur....merci

10 mai 2007
0

c'est pas moche !!!!!
je cherche une idée realise en bois ... ;-)

11 mai 2007
0

adaptation
Bonjour Maxime,

je pense de plus en plus à installer un régul. Hercule sur Lifou.
A votre avis est-il possible d'adapter une plate forme arière qui servirait pour la baignade et protégerait le régul ?.
Avait une idée la dessus.
Merci d'avance

11 mai 200716 juin 2020
0

Suite

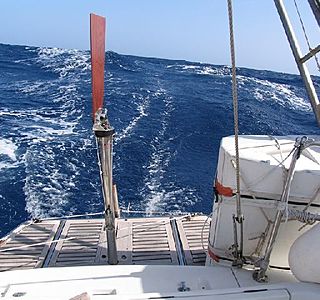

Suite photos ;-)

11 mai 2007
0

c'est
du super, super beau boulot, j'évalue;6000roros :-D

11 mai 2007
0

euh
monsieur asmer, c'était pour vous faire dévoiler le prix que je vous titillasse ;-)
3800, le régulateur étant inclus bien-sur, rassurez-moi :-D

11 mai 2007
0

rien
à dire, ca vaut le coup pour qui cherche, pas moi, désolé....

11 mai 2007
0

une bien belle image,
comme on aimerait en voir plus souvent!:pouce:

11 mai 2007
0

en turquie
un beau portique en inox, 1500roros
en cp epoxy, meme dimension (sans compter la main d'oeuvre), puisque tu le fais toi-meme, 300 roros...
il sera moins solide, mais aura un meilleur fusible en cas de chavirage
j'en ai meme vu un comme ca un dériveur en alu.....
je préfere le cp(en plsieurs couches) epoxy au bois pour la résistance mécanique...

11 mai 2007
0

Pourquoi pas
:tesur: en lamellé collé ?:reflechi:

10 mai 200716 juin 2020
0

deuze...
l'autre voilier.

10 mai 200716 juin 2020
0

Autres details...

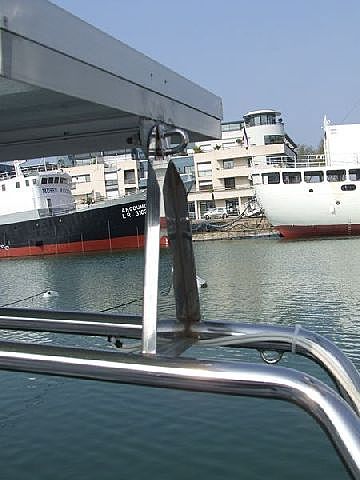

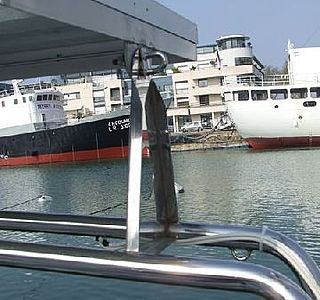

Support panneaux solaire mobile

11 mai 2007
0

Désolé...
Chez nous c'est l'Inox...

Peut être que d'autres l'on fait.

Bonne journée à tous.

Maxime. ;-)

11 mai 200716 juin 2020
0

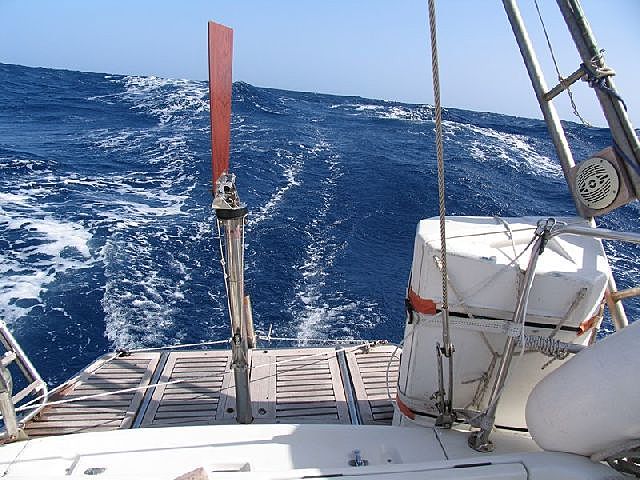

Plate-forme + régulateur
Bonjour,

Je crois que nous sommes un peu HS mais nous faisons effectivement des installations de régulateurs dites

"Sous plate-formes"

La plate-forme à la particularité d'etre sur mesure au galbe de votre tableau arriere et d'être un vrai cadre en Inox et non un tube cintré en U.

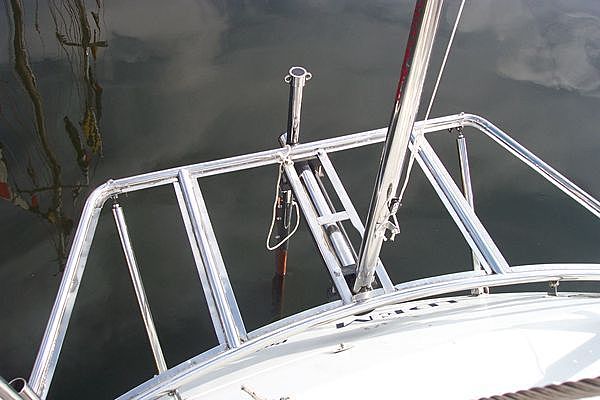

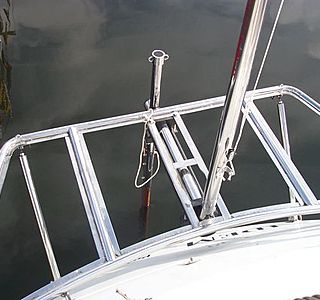

Voici un exemple de réalistation sur un First 35, avant la pose du bois.

Vous trouverez d'autres exemples sur notre site.

Si vous désirez plus de renseignement contactez moi.

Bonne journée !

Maxime

11 mai 200716 juin 2020
0

Suite et fin
The end.

11 mai 2007
0

Heureusement, non.
Il ne faut pas exagerer M.Crozet,

Ce travail, sans la pose et sans le bois (ce n'est toujours pas notre metier) environ 3800 € TTC ;-) ;-) ;-)

Désolé !

Maxime.

11 mai 2007
0

Zut !
je me suis fait avoir comme un bleu

;-)

Avec le régulateur bien entendu.

Maxime Galenne

11 mai 2007
0

Merci !
A Triheol : Merci pour le compliment pour la photo.

A Django, je sais bien que vous n'êtes pas interressé, j'ai posté pour informer Lifou de nos possibilités. ;-)

Maxime.

11 mai 2007
0

rien de plus facile
si un jour j'en fais un...
en cp fin, tu le fais en couches successives et tu epoxyse, ainsi tu donnes la forme et les dimensions voulues
au final tu as un cout très intéressant....

11 mai 2007
0

du bois !!
tout simplement, parce que je sais travailler ce matériaux...bien sur l'inox cela me plais..mais a l'idée de me faire "estourbir" par "bijoutier soudeur d'inox" , je préfère rester sur mon savoir (Asmer n'est pas dans ma ligne de mire)
le moindre bout d'inox cintré coûte 300euros , faut pas déconner..; :-( :-( :-( :-(

11 mai 2007
0

bonne idée serge
;-)
