Guindeau Quick à déposer

Bonjour à tous
J’ai l intention de démonter mon guindeau quick 1000w vertical sur mon Océanie 343.
Je ne vois que 2 boulons dans le coffre avant et rien côté puit à chaîne.
Y en a t il caché?
Avez vous démonté ce type de guindeau.
Merci

L'équipage
17 août 2022
17 août 2022
0

J’ai prévu de démonter le mien cet hiver et j’ai la doc papier avec un éclaté. Il y a 4 vis écrou à démonter apparemment.
Si tu connais le type exact de ton modèle avec une recherche Google tu devrais trouver des PDF de sa notice.


17 août 2022
0

4 écrous dans le coffre qui est à l'avant de la cabine avant. La partie extérieure remonte et la partie moto réducteur déscend. Je l'ai fait cet hiver sur le même bateau pour changer les joints spi de l'axe vertical du guindeau.


17 août 2022
1

Je viens de" démonter puis remonter le mien il y a une semaine. J'ai commencé par enlever le barbotin puis la plaque en inox qui est sur le pont. on trouve ensuite dans le puit a chaîne 4 écrous verticaux a libérer totalement ; a ce moment le carter et le moteur Electrique descendent facilement, parfois un peu trop vite. il ne reste plus qu'à débrancher les 3 câbles électriques et le guindeau est sur le pont.


Solent:J’aurais plutôt débranché d’abord les câbles électriques 😉·le 17 août 2022 18:42
17 août 2022
0

Merci à tous

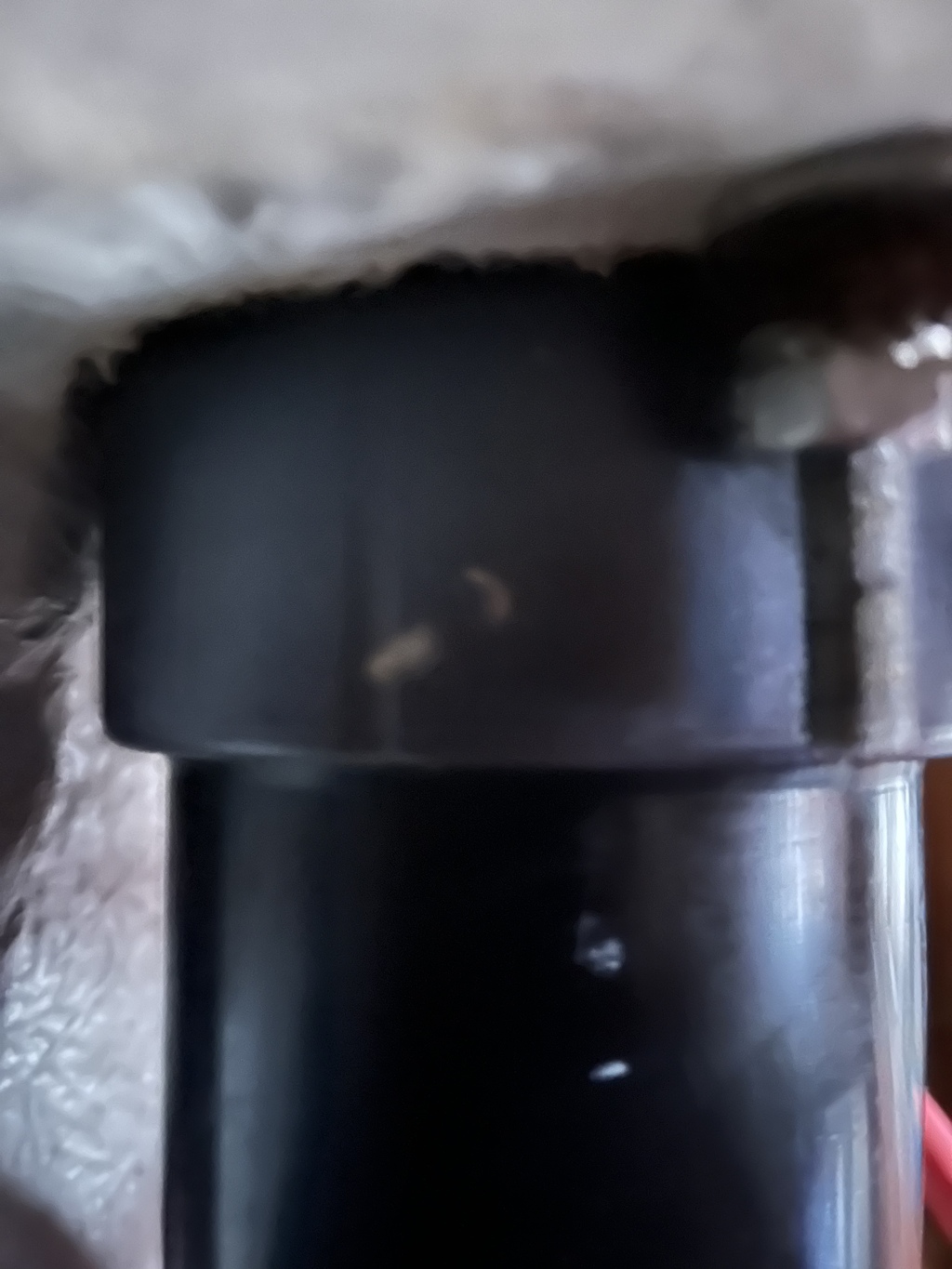

Je vous envoie les photos
Je ne trouve que 2 boulons à l’avant
Derrière le moteur est contre la paroi.
Que faire?



17 août 2022
0

Je renvoie des photos plus claires.


17 août 2022
0

Je renvoie des photos plus claires.


17 août 2022
0

Encore plus simple me semble-t-il. 2 boulons seulement. Il se peut que le mastic silicone résiste un peu. media1.svb-marine.fr[...]684.pdf


17 août 2022
0

A voir les photos, les vis avant ne sont pas placées car le guindeau est en dépassement, ou porte à faux.


17 août 2022
1

Merci à tous pour vos réponses, je vais le déposer dès mon retour au port d attache dans une semaine. Je vous tiendrai au courant. En espérant ne pas avoir de surprise.
Actuellement je suis bloqué à Bandol à cause du mauvais temps.
À bientôt et merci encore.


19 août 2022
0

Bonjour à nouveau,
Autre renseignement,j’ai inversé et testé les fils directement du moteur et celui ci tourne que 1/4 de tour dans de sens en inversant mes 2fils donc cela vient bien du moteur. Les charbons sont-ils accessibles et ce bloc moteur est il démontable?


Sarkis:Merci pour ce premier retour.·le 19 août 2022 14:56
awa (ex PiR2Lune):Ca peut venir aussi du relais ·le 23 sept. 2022 16:10
23 sept. 2022
0

Bonjour à tous,
Je reviens sur ce blog car j'ai du nouveau.
J'ai réussi à réparer mon guindeau Quick modèle Crystal ( C1000).
Pour info, sur le clipper 343 il n'y a que 2 boulons de fixation de la base qui est collée avec du sika.
Une fois le guindeau déposé, j'ai ouvert et vu qu'il avait pris l'eau.Mayonaise interne,moteur électrique noyé,charbons usés avec les ressorts HS.
Conseil: bien repérer l'ordre de dépose pour le remontage. prendre des photos par étape.
J'ai eu du mal (avec des amis qui m'ont aidé car ils avaient du matos (extracteurs /arrache moyeu ) à sortir les roulements foutus 2 sur 4. Joint spi HS, mais les engrenages nickel.
Après avoir nettoyé le tout. j'ai tout remonté.Pas d'huile dans le moteur mais bien graissé avec graisse Marine.
Les charbons , après avoir dessoudé les vieux, je les ai remplacés
Je vous joint la liste des pièces que j'ai changé:
-1 Roulement rigide 1 RG billes 6001-EEC3 ( 12x28x8 ) étanche
-1 Roulement rigide 1 RG billes 6002-EEC3 ( 15x32x9 ) étanche
-1 Roulement rigide 1 RG billes 6815ZZ/5K ( 75x95x10 )
-1 Roulement rigide 1 RG billes 16006 ( 30x55x98)
-1 Bague d'étanchéité double lèvre 30x40x8 NBR.
Ce matériel chez Le Dauphin industrie à Rognac (13) pour la somme de moins de 200 euros.
Les charbons avec ressorts je les ai trouvé chez Wagendass ( fleurieu sur Saone)
- jeu de ballais/ charbon pour démarreur ISKA 11.130.321. référence W140974 pour 18 euros
Remarque: Avoir un bon fer à souder pour les charbons et attention à l'étain qui à tendance à migrer dans la tresse cuivre qui devient donc trop raide.
Sinon vous pouvez avoir les charbons avec leurs supports en passant par Kent (ref QUICK: FVSSCKTMT05SA00) Ils sont très chers. Les revendeurs de matériel Quicks en Italie sont 40% moins cher.
J'espère que cela aidera les propriétaire qui ont un Guindeau Quick modele Crystal 1000.
Bonne journée.


awa (ex PiR2Lune):c'est ce qui m'est arrivé au niveau des roulements c'est fer+inox+bronze +eau de mer = corrosion et blocage, j'ai tout le reste du guindeau chez moi à Angers et disponible·le 23 sept. 2022 16:02
23 sept. 2022
0

Je ne suis pas concerné, mais merci pour ce retour d'expérience de qualité.👍
C'est tellement rare (le retex) 😤


23 sept. 2022
0

Merci pour ce retour. En effet, c'est suffisamment rare pour être souligné. J'ai eu, pour ma part, la chance que ceuls les joints spi de l'axe vertical du guindeau fuyaient et que le moteur n'ait pas été touché. J'ai aussi un 343 mais le modèle du guindeau (quick pourtant) est différent. c'est pour cette raison que dans un premier temps, j'évoquais 4 boulons. Merci encore.


23 sept. 2022
0

Pour ceux que ça intéresse, j'ai disponible et presque gratuit un moteur 100w Quick avec son capot de protection, une poupée pour cordage, un barbotin pour chaine de 10 et diverses pièces. je n'avais pu trouver en grèce la possibilité de le remettre en état.
visible et disponible à Angers. Contact messagerie.


awa (ex PiR2Lune):1000watts·le 23 sept. 2022 15:58
