guindeau loffrans leopard

le bateau est prêt pour le départ et suis entrain de mettre en place le guindeau acheté d'occas.
je n'ai pas en ma possession de manuel pour cet engin.pour le branchement électrique pas de problème maisj'ai vraiment besoin qu'on m'explique comment le faire fonctionner en mode manuel. J'ai beau chercher, je ne trouve pas le moyen de le débrayer.
c'est un guindeau électrique 12V horizontal chaine de 10 avec poupée pour le cordage et emplacement pour la manivelle. d'avance merci à tous

L'équipage
04 sept. 2010
04 sept. 2010
0

en deboquant
dans la sens contraire à la remontée avec la manivelle non!!!!!
cordialement

04 sept. 2010
0

guindeau loffrans leopard
merci pour ta réponse mais j'ai fait l'essai à vide (dans le sens contraire) et ça reste bloqué... j'ai cherché un éventuel cliquet ou goupille mais n'ai rien trouvé
amicalement

04 sept. 2010
0

Débrayer
Tu as un croisillon a l'extremite de la poupée qu'il faut deviser pour debrayer le guindeau et des trous au niveau de la poupée dans lesquels tu mets le manche de la pompe a main

04 sept. 2010
0

guindeau loffrans leopard
merci pour ta reponse aussi rapide mais en fait d'est un guindeau electrique horizontal et il n'y a pas de de croisillon (j'avais auparavant un guindeau manuel avec le croisillon que tu decris
merci tout de même
claude

04 sept. 201016 juin 2020
0

guindeau leopard lofrans
Salut à tous,
Bjr jerome-claude,

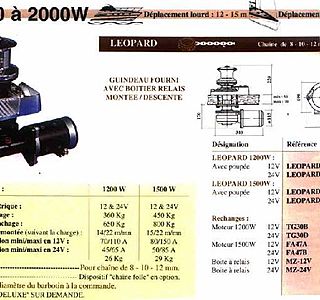

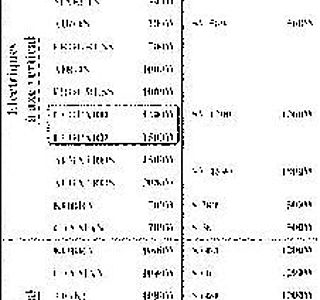

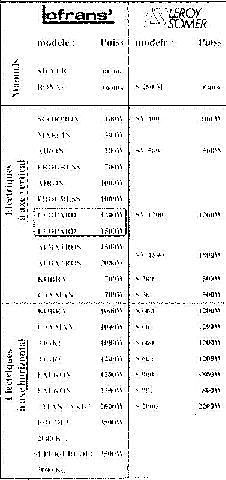

sur mes docs, le guindeau lofrans "Leopard" n'existe qu'en...axe vertical!
voir doc ci jointe.
Amicalement
Daniel

04 sept. 2010
0

Horizontal ou vertical???
Si horizontal, il faut désserer l'écrou ( croisillon, triangle avec trois cavités ou autre)
qui serre le barbotin. ( La partie ou se positionne la chaîne.) Le faire progressivement pour que tout ne lâche pas brutalement et que la chaîne défile à trop grande vitesse...

05 sept. 2010
0

guindeau loffrans leopard
tu as raison, je retourne lundi sur mon bateau et ferai des photos.Je la mettrai sur le forum

amicalement

04 sept. 2010
0

T'aurais pas une photo
de l'engin? Ca serait plus simple que de lire dans le marc de café!
:reflechi:

04 sept. 2010
0

Gros ecrou en entoile a coté de la chaine
Faut le desserrer pour que la chaine se vide et doser le serage pour eviter de faire filer 30metres d un coup. Il vaut mieux mettre des gants etant donné la proximité de la chaine qui a tendance a sauté quand elle se defile vite

04 sept. 2010
0

Combien?
Au fait, j'ai le meme mais ne fonctionne que manuellement, le moteur doit etre mort, combien l a tu payé d occas?

05 sept. 2010
0

Merci
Ok merci, par contre tu constatera que c est tres tres long de remonter en manuel... Mais je pense que cela doit se verifier avec tous les modeles de guindeau

05 sept. 2010
0

guindeau loffrans leopard
merci Casta83.Je retourne sur mon bateau dès lundi et ferai la manip que tu proposes. je l'ai acheter en état neuf, fin de série à coté de Lorient pour 900€ avec relais , manivelle et matos électrique.mais , bien sur sans la doc.
cordialement
claude

05 sept. 201016 juin 2020
0

Leopard
Ci joint une vue du Léopard de lofrans...mais en vertical: est ce ta bete ?

05 sept. 201016 juin 2020
0

Le mien

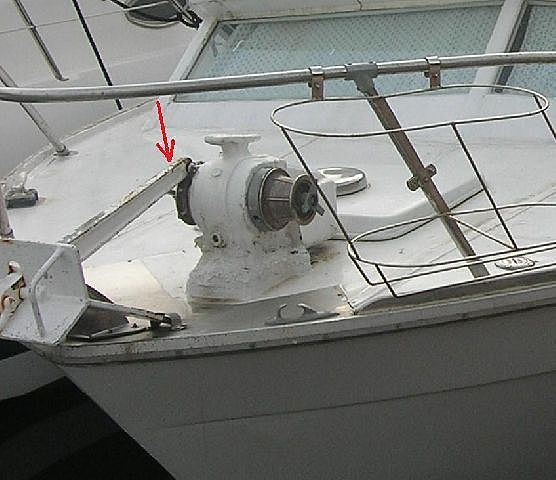

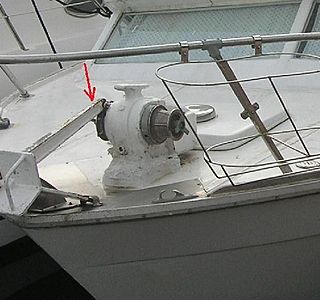

Voici le mien, la fleche rouge represente la partie a devisser pour faire defiler la chaine (cacher par l ancre)

05 sept. 2010
0

guindeau loffrans leopard
bonjour anpayada
oui, c'est lui!
je n'ai jamais encore utilisé les forums avant hier et je dois dire dire que votre aide de la part de l'ensemble des membre est assez formidable
grand merci à tous
claude

05 sept. 2010
0

italie
Bonjour,
juste un complément d'info. Lofran est italien(ne) et leur site montre les éclatés et les notices de montage. Si vous leur envoyez un mail, en principe ils vous répondront rapidement.
Ma fille avait bloqué le croisillon en laissant le levier à poste.... erreur classique....
Le croisillon n'ayant pas résisté au déblocage à coups de marteau... Lofran m'a envoyé la pièce en trois jours... service nickel !

05 sept. 2010
0

italie
Bonjour,
juste un complément d'info. Lofran est italien(ne) et leur site montre les éclatés et les notices de montage. Si vous leur envoyez un mail, en principe ils vous répondront rapidement.
Ma fille avait bloqué le croisillon en laissant le levier à poste.... erreur classique....
Le croisillon n'ayant pas résisté au déblocage à coups de marteau... Lofran m'a envoyé la pièce en trois jours... service nickel !

05 sept. 2010
0

Lofrans, Italienne a été reprise par Navimo.
Si le croisillon est bien bloqué sur le guindeau Tigre, il vaut mieux enlever la chaîne pour le décoincer tranquillement et sans risque...

05 sept. 201016 juin 2020
0

Leopard
Salut à tous,
Re bjr Jerome-Claude
Si c'est celui de la précédente photo, c'est donc bien un guindeau Léopard à axe vertical.
(En principe, quand il y a une manivelle c'est un vertical, quand il y a un levier c'est un horizontal)

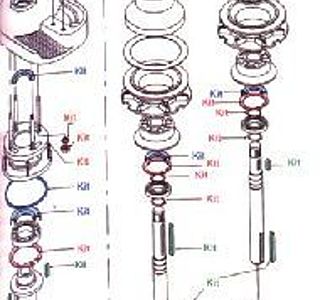

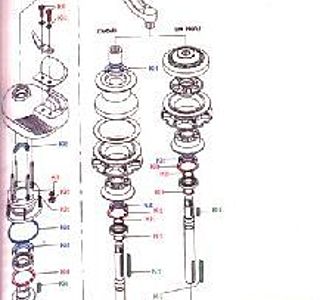

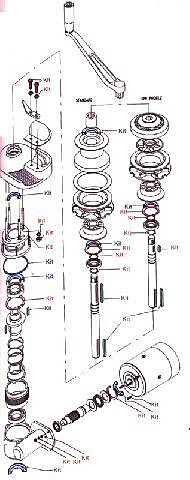

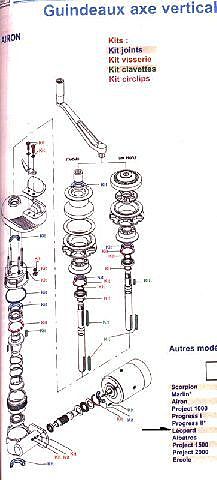

voici ci joint, l'éclaté du Léopard.
Maintenant pour ton "probléme" de fonctionnement en manuel, je laisse la place aux spécialistes de ces guindeaux...
Désolé Casta , le tien est bien un horizontal et doit etre en Lofrans soit un:
Royal,Dorado,kobra,Cayman,Tigre,Falkon,Titan,Ercole, ou super Ercole. (Si tu veux , j'ai aussi l'éclaté)
Amicalement,
Daniel

05 sept. 2010
0

Autant pour moi!
En effet le mien c un tigre j avais mal lu et confondu tous ces noms de bestioles... si tu a l eclaté ca m interesserai! merci d avance

05 sept. 2010
0

Merci
Merci pour la photo

05 sept. 201016 juin 2020
0

Tigre
Salut à tous,
Bjr Casta83,

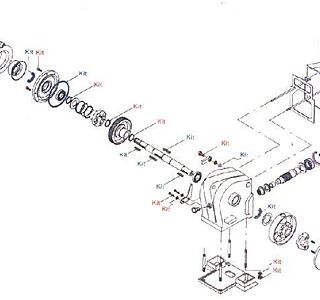

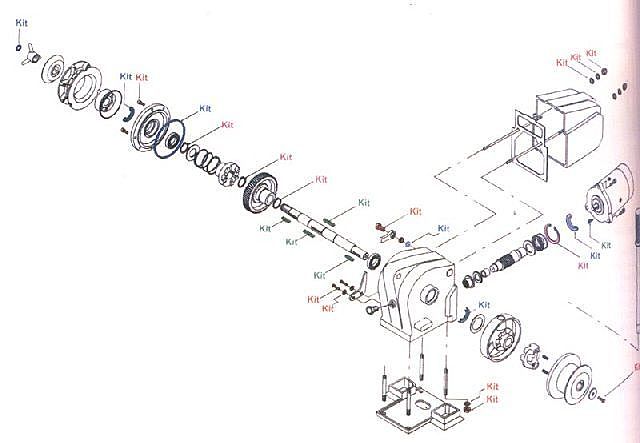

Ci joint l'éclaté du Tigre horizontal
Si ce n'est pas assez lisible (Jpeg.50 Ko) contacte moi par mail à: atatchi@aliceadsl.fr
Amicalement
Daniel

06 sept. 2010
0

guindeau loffrans leopard
salut daniel
oui, tu as raison grosse erreur de ma part, me reste plus qu'à trouver le truc, je vais déja envoyer un mail à Lofrans et attendre l'avis d'un navigateur qui possède ce matos merci daniel pour l'éclaté
amicalement
claude

05 sept. 201016 juin 2020
0

Peut etre photo plus précise ?

06 sept. 2010
0

guindeau loffrans leopard
re bonjour à tous
je suis désolé, j'ai en effet confondu axe horizontal et vertical le mien est effectivement vertical et équipé d'une manivelle.
amitiés à tous
claude
