Guide pour la chaîne dans le guindeau : ou trouver du Delrin ou similaire?

Bonjour à tous,

Je me suis aperçu que la chaîne se bloque dans la poupée du guindeau au remontage (pas de soucis à la descente). Je pense que ça ne le faisait pas à l'origine, mais il y a peut être une pièce qui existait et qui n'y est plus ou alors qui c'est usée. C'est ennuyeux car du coup, il faut être deux pour remonter la chaîne, un qui actionne le guindeau et un qui guide la chaîne. (ou alors remonter à la main, mais bon ...)

Je pense que c'est facilement modifiable en faisant une petite cale pour guider la chaîne et éviter qu'elle ne tourne trop autour de la poupée pour éviter ce blocage.

Pour ce faire, je vais faire un petit guide en "plastique" (Delrin?) sur deux petite équerres en inox pour que la chaîne tombe directement dans la baille et ne continue pas son chemin le long de la poupée. Il s'agit juste d'un guide, il n'y aura pas beaucoup d'efforts.

Ma question porte sur le matériau pour cette petite cale et ou se le procurer?

J'ai pensé découper un morceau d'une planche à découper de cuisine en plastique et simplement le visser sur deux petites équerres, mais je ne sais pas si c'est vraiment approprié?

Avez vous d'autres idées pour se procurer un bout de Delrin ou autre matériau similaire pour confectionner ce guide?

Merci d'avance pour vos idées.

PS: le guindeau est un "Quick"

L'équipage
12 mai 2014
12 mai 2014
1

tu pourras trouver ton bonheur chez les revendeurs de plastiques industriels (Cape/soredis, Sefi, Brammer...)
Peut-être aussi acheter une petite roulette de davier chez ton ship, et la monter verticalement sur une vis/entretoise si il y de la place, afin de guider la chaine.

12 mai 201412 mai 2014
0

Pas bête le coup de la roulette de davier. Je vais étudier ça, roulette ou même un diabolo ... merci pour la suggestion, ça fait deux pistes (avec la planche à découper)

12 mai 2014
0

ATCHOUM !!!
Une planche à découper est souvent fabriquée en PE, ça n'a pas le coefficient de glissement ni la résistance à l'abrasion et au cisaillement que le delrin ou le téflon.
En plus, vu le mode d'injection du plastiqu utilisé, ça se délamine facilement à l'effort, donc...

12 mai 2014
0

ok, c'est noté, merci pour l'info.

12 mai 2014
0

j'ai dans mon garage une matiere plastique delrin ou teflon je ne sais pas.
je peux vous en donner un morceau.je suis sur Sollies pont .
mon tel 06 28 19 42 51

12 mai 2014
0

Merci pour la proposition, je note, au cas ou.

19 mai 2014
0

Bonjour,

Weber Métaux (à Paris) vend des plastiques et métaux de toutes sortes sous plusieurs formes (profilés, planche, bloc, poutre...).
Ils vendent aussi des pièces "mécaniques" rares ou difficile à trouver (des vis au pas anglo saxon par exemple).
Ils sont plutôt pro et capable de conseiller correctement sur le choix d'un matériau.

Pour ton cas, le delrin me parait adapté car il limite les frottements et ne craint pas l’environnement marin.

19 mai 2014
1

Salut Harry, il ne te manquerait pas le "doigt" qui fait sauter la chaîne à la remontée car elle ne devrait pas se coincer. Je l'avais cassé sur un quick.
Gilles

20 mai 201416 juin 2020
0

Bonjour
Idem le même problème pour moi "le doigt" qui sert de guide et qui empêche la chaîne de se bloquer c'était arraché et je pense que cela arrive, car ce "doigt" est vissé sur le guideau donc il est possible de le changer
j'ai refait cette pièce (sur le guindeau elle était en aluminium)
je l'ai refaite à l'identique ,mais en fer et j'ai changé les points de fixation.

Jean

14 mar. 2020
0

Bonjour Jean.
Je viens d'avoir le même problème, le "doigt arrache-chaîne" s'est cassé exactement au même endroit.
Je l'avais rangé (les deux morceaux) mais dans une mauvaise mer au large de Cuba la pièce s'est perdue et je n'ai plus de modèle pour la refaire...
As-tu toujours la pièce cassée d'origine? Y a-t-il des mesures que le tourneur aurait prises pour fabriquer la nouvelle?
Merci d'avance de ton aide.
Cordialement,
Jean-Baptiste

20 mai 2014
0

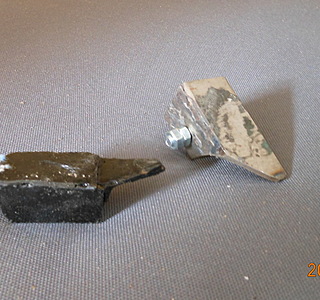

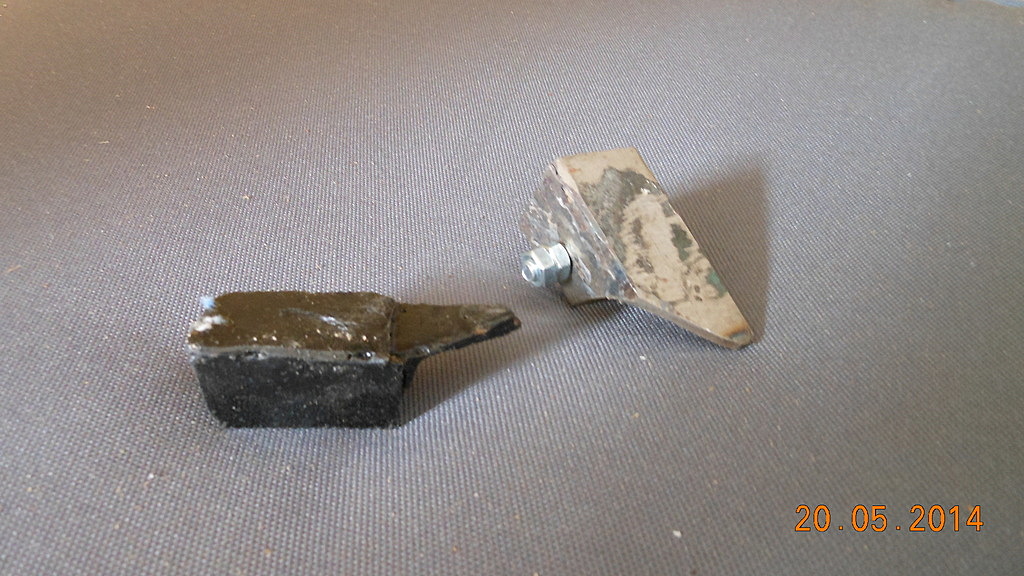

une idée de bricolage qui peut peut être t'aider:
www.arketic.com[...]uindeau

20 mai 2014
0

@ Gilles et plongeur, oui c'est ça, je ne sais pas comment ça s’appelle mais c'est une pièce qui guide la chaîne à la remonté qui est tordue ou alors un bout qui manque.

Je ne sais pas comment c'était à l'origine, mais je vois bien ce qu'il faut faire pour ne plus que la chaîne se bloque dans la poupée à la remonté.

21 mai 2014
0

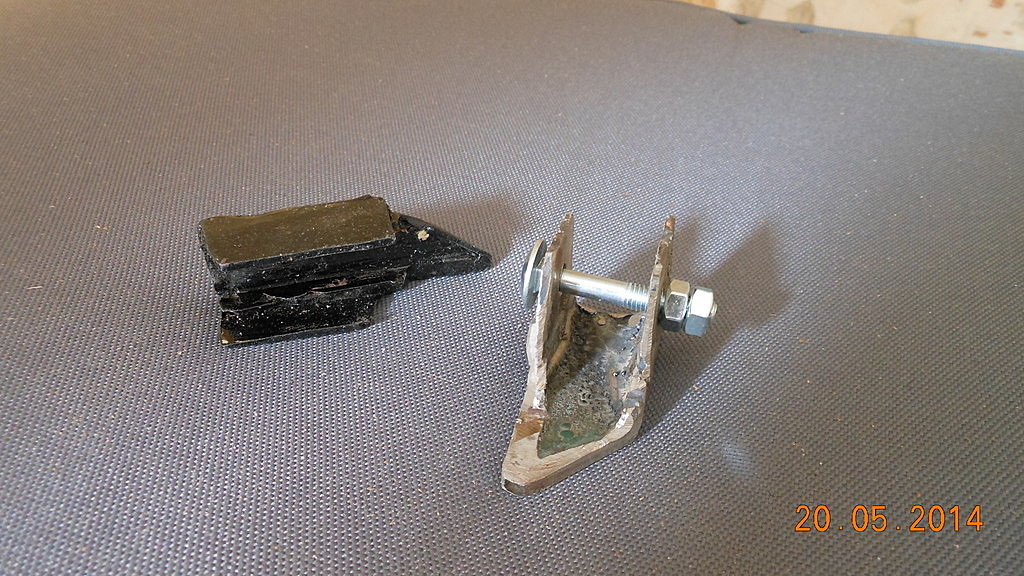

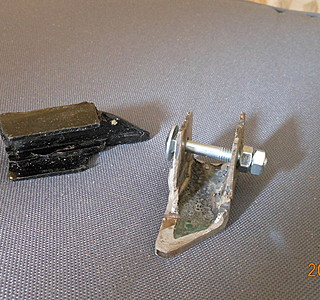

Bonjour
La pièce que j'ai remplacée n'est qu'un doigt qui a la forme d'un triangle et qui était en aluminium elle était vissée par le dessus ,mais j'ai foiré le pas de vis donc j'ai taraudé mais j'ai cassé le taraud
dans l'ancien pas de vis :oups: :oups: voilà pourquoi la pièce qui remplace l'ancienne à la forme d'une gouttière comme ça j'ai pu changer la fixation de place j'espère que cela peut donner des idées

Pour mon guindeau ça marche et la chaîne ne bloque plus

Jean

20 mai 2014
0

Voir peut-être un revendeur cela doit se trouver en pièce détachée

27 juin 201416 juin 2020
0

Bonjour,

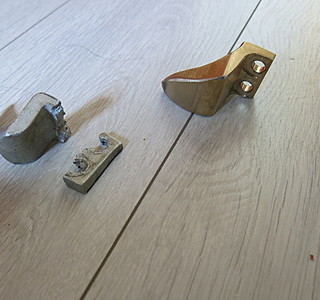

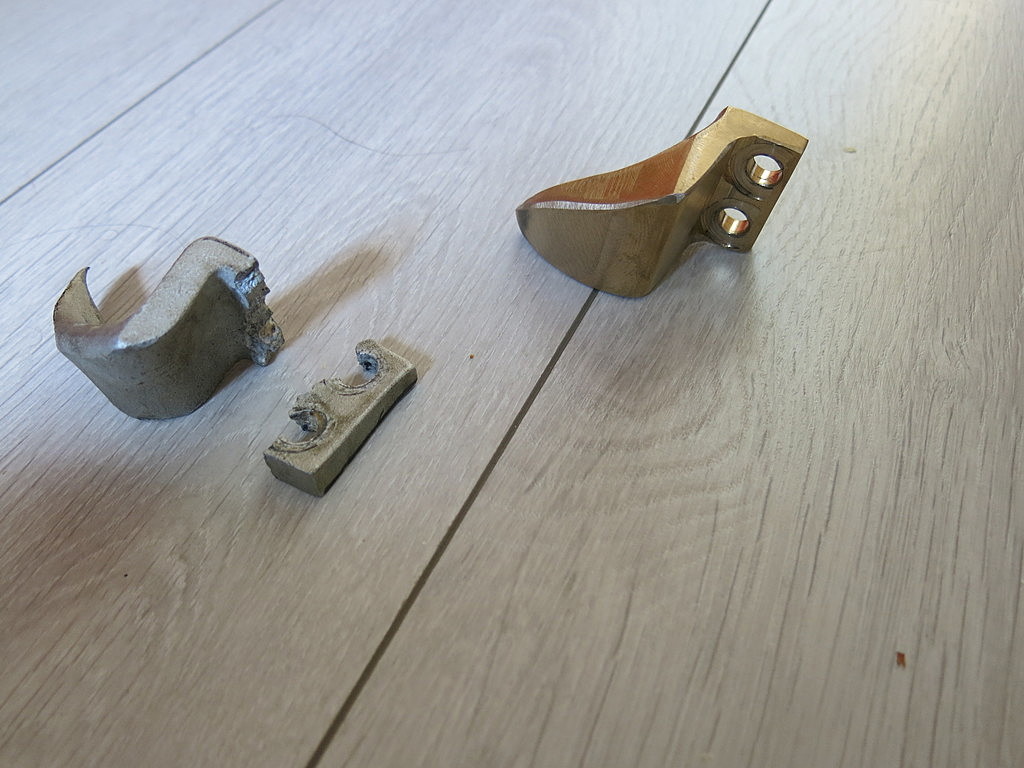

J'ai connu le même problème sur mon Goiot 312 1000w (goio7 sur la coque de protection du moteur) .Doigt de guindeau cassé et chaine bloquée dans le barbotin, par chance j'ai j'avais les 2 morceaux de cette pièce introuvable car la marque n'existe plus. Un tourneur de mon village m'a refait la pièce en bronze(alu d'origine), j'ai du démonter le guindeau et le fournir à l'artisan pour un ajustage précis du "doigt" . Ci joint les photos, je me propose de prêter l'ancienne pièce pour modèle si besoin. J'habite à coté de Bordeaux.

Achille

14 mar. 2020
0

Bonjour Achille.
Je viens d'avoir le même problème, le "doigt arrache-chaîne" s'est cassé exactement au même endroit.
Je l'avais rangé (les deux morceaux) mais dans une mauvaise mer au large de Cuba la pièce s'est perdue et je n'ai plus de modèle pour la refaire...
As-tu toujours la pièce cassée d'origine? Y a-t-il des mesures que le tourneur aurait prises pour fabriquer la nouvelle?
Merci d'avance de ton aide.
Cordialement,
Jean-Baptiste

14 mar. 2020
0

Bonjour Jean-Baptiste,

Désolé de ne pouvoir t'aider mais j'ai vendu ma vedette il y a un an ,les morceaux sont restés dedans et le bateau est maintenant bien loin.. C'est vraiment problématique cette petite pièce qui casse et qui rend le guindeau totalement inopérant.

Le tourneur avait assez bien reproduit la pièce en bronze mais en la posant j'ai constaté que ça coincé la chaine contre le barbotin, c'est vraiment au mm et j'ai dû déposer le guindeau et l'emmener chez l'artisan pour un ajustage parfait.

Bon courage pour tes recherches

Cordialement,

Achille

14 mar. 2020
0

Bonjour,

Vu que ce fil remonte, je racontes comment j'ai résolut le problème. (j'avais oublié de le faire à l'époque)

Donc, dans un premier temps, j'ai vu que lors des bloquages, le doigt de guidage (pourtant en inox costaud) c'était tordu. J'ai trouvé la pièce d'origine en rechange, je l'ai changé et ... rebelote quelques mouillages plus tard. Pièce toute neuve tordue par la chaîne qui passe dessous, bloque et sous la force du guindeau, tord tout.

J'ai donc confectionné une pièce sur mesure pour remplacer ce doigt de guidage, que j'ai réalisé en impression 3D et qui est bien mieux "ajustée" autour du barbotin et aussi plus épaisse, donc la chaîne ne peux plus se glisser dessous et tout bloquer.
La chaîne vient donc taper dedans et rebondi pour reprendre le droit chemin (celui de la baille à mouillage)
Depuis, plus de soucis, je peux remonter ma chaîne sans risque de blocage.

15 mar. 2020
0

Bonjour.
Bravo d'avoir réussi à réaliser le doigt en impression 3D.
As-tu gardé un plan? des cotes? Un dessin ?
Est-ce bien un guindeau Goiot série 312-314-315 ?
Merci d'avance de ta réponse.
Jean-Baptiste

15 mar. 2020
0

Non, mon guindeau est un Quick et la pièce est spécifique à mon bateau (implantation, ...)
Je n'ai pas réalisé exactement le doigt, car ça aurait reproduit le même problème, j'ai fais une pièce, fixée devant le barbotin qui en reprend le rôle, mais en mieux.
J'ai bien sur gardé les plans, mais l’intérêt de l'impression 3D est de pouvoir faire du spécifique à chaque fois.
Si je retrouve une photo je la mettrais ici.

15 mar. 2020
0

Merci c'est sympa. Encore merci pour les explications !

16 mar. 202016 mar. 2020
0

Salut,
Regarde à cette adresse, ils ont pas mal de pièces pour les guindeaux Quick.

C’est cette pièce que j’avais changé car elle s’était tordue, mais il a fallu retarauder pour remettre des vis neuves. Je l’avais fait faire. 2h30 de MO pour enlever la vis cassée.

www.international-boat-spares.com[...]es.html

PS remonter les vis avec du Tefgel si base alu.

16 mar. 2020
0

Merci. Le mien est un Goiot mais je vais les interroger.
