GPS_VHF_AIS_PC

Pas mal du tout l'AIS à l'approche d'un port comme Barcelone!
La VHF radio-océan 4800 avec AIS présente pour moi bien des avantages: simplicité de branchement, possibilité d'alerte,(vraiment bruyante) si route de collision, connexion au PC, un micropc ASUS 900 à 195€ + logiciel de navigation FUGAWI 4.5.
Voila des photos pour illustrer.

L'équipage
16 oct. 2009
16 oct. 200916 juin 2020
0

Suite photo

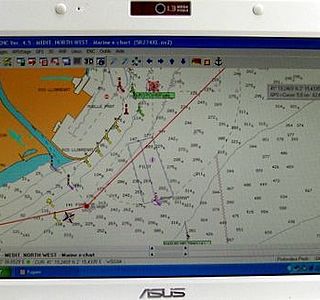

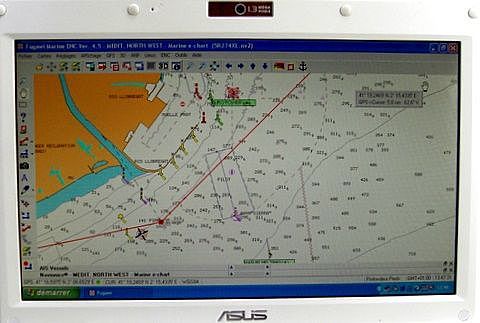

Photo d'écran du PC :-)

16 oct. 200916 juin 2020
0

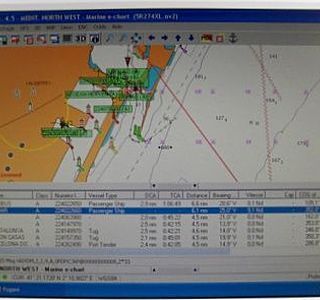

Encore une!
Encore une!

17 oct. 2009
0

Sans doute LA solution
Ta contrib me donne un idée
Cet hiver, je dois démonter toute l'éléctronique du bateau obsolète et mêmse souvent inop.
Au programme, un combi GPS/sondeur avec un capteur de pression et une VHF ASN/AIS.
Seulement voilà : où installer le GPS ? Dans le cockpit pour pouvoir le lire en nav, dans la cabine pour pouvoir préparer les nav ou sur un support rotatif pour faire les deux.
En outre malgré le protocole NMEA2000 on a parfois du mal à faire discuter ensemble un GPS lecteur de carte et un VHF.
Je pense que je vais opter pour une installation dans le cockpit et acheter un micropc qui lui restera à l'intérieur du bateau.
Comment as tu relié le PC et la VHF ?
Le logiciel Fugawi est vendu avec une carto ?
Avec un peu de chance on doit pouvoir faire discuter le micropc avec le lecteur de carte
Quoiqu'il en soit merci pour cette idée

JP

17 oct. 2009
0

Bon vieux GPS FURUNO GP30
Mais j'en suis trés content, il est dans le cockpit trés abrité par un hardtop (fifty kirié 33). Ce GPS est indépendant du reste sauf une liaison NMEA avec la VHF indispensable pour ASN et L'AIS.
Ensuite la VHF RO4800 est connectée par l'intermédiaire d'un convertisseur DB9/USB au micro PC qui est dans le carré. UN autre GPS est connecté au PC (80€).
FUGAWI est un logiciel de navigation que je trouve assez complet et assez simple, il accepte les principaux formats de cartographie et je l'utilise maintenant avec la carto NAVIONIC, beaucoup plus lisible que les cartes RASTER.
Tout cela marche assez bien après quelques tatonnements.
Je trace ma route avec FUGAWI ensuite je reporte manuellement mes waypoints sur le GPS du cockpit, je vérifie de temps à autre la route suivie sur mon PC qui reste simplement en veille entre temps, sauf en cas de difficulté, par exemple la première traversée de l'étang de thau de nuit de Séte à Bouzigue. ;-)

19 oct. 2009
0

Bien d'accord
on peut imaginer que ce sera fait un jour, peut etre. et que les possesseurs actuels pourront profiter de cette correction. :-p

19 oct. 2009
0

le SAV pour les RO4800
bonjour,

Vu que le PB de redirect GPS est connu et a été remonté au fabriquant, que fait le SAV pour ce bug.
les revendeurs devrait agir pour satisfaire leurs clients au même titre que la garantie.
Qu'en pensez-vous?
Le revendeur ne peut -il pas nous les échanger contre un RT650qui elle fonctionne d'après ce qui est écrit.
Cdt
JC22

19 oct. 2009
0

merci Benoit_DM
Nous serons nombreux , j'en suis sur, à suivre cet essai.
Mais lors de mon achat, la fonction est présente dans la notice et donc devrait être couverte par la garantie et ce n'est donc pas une évolution de matériel.

Cdt
JC22

20 oct. 2009
0

garantie
Bonjour,

si vous achetez une voiture ou un moteur de bateau neuf, c'est bourré d'électronique et informatique, dans le cas d'un bug du programme qui par exemple fait des trous à l'accélération, que faites vous?
Vous aller voir le vendeur et vous demandez de résoudre le problème.
je ne vois pas de différence avec une VHF qui ne fonctionne pas pour ce qu'elle est prévue.
Donc quel recours? la renvoyer au vendeur en le sommant d'agir sur Furuno, demander de l'échanger contre un RT650 qui à vous lire fonctionne correctement.
Dernier recours, si Benoit_DM arrive à charger le soft de la RT650dans la RO4800, comment pourrait-on le faire?
Cdt
JC22

19 oct. 2009
0

Redirect GPS
Bonjour Benoit,

A propos de cette fonction, combien de "redirections" peut-on faire avec le GPS ?

Je m'explique.
Mon GPS Rayamarine est redirigé sur le lecteur/traceur C80 et sur la VHF RT650. Cela fait donc deux redirections.

Le fait de le "re-rediriger" de la VHF au PC est-il possible, ou bien le signal sera-t-il trop faible ?
Autrement dit, est-ce que la VHF amplifie le signal qu'elle renvoie par Redirect-GPS ou bien ce signal ne fait que transiter ?

Comme je dois mettre à jour la version de ma VHF, cela m'évitera peut-être d'utiliser un GPS usb sur le PC. (quoique, en secours, c'est pas plus mal d'avoir ce petit gps-usb).

P.S. j'attends ma Sangean avant les vacances, n'oublie pas ;-)

20 oct. 2009
0

super benoit_DM
Dès les essais faits, pourras tu nous dire si on pourra nous aussi changer de version avec un PC ou faudra -t-il passer par son vendeur qui , peut être n'a pas ce qu'il faut pour!
Cdt
JC22

20 oct. 2009
0

redirect
Mon actuelle RT650 (récente) doit être en version 1.6 ou 1.8 (de mémoire), en tout cas, ce n'est pas la version qui permet le redirectGPS.

Pour avoir cette nouvelle version, il me faudra retourner la VHF à Navicom, ce que je ferai peut-être cet hiver (car en plus, en réception, j'ai un bruit style morse assez désagréable).

L'AIS est redirigé vers le PC et vers le C80, dont avec une version MàJ, je pourrais me passer du GPSusb, si j'ai bien compris...

20 oct. 2009
0

Je ne comprends pas
"Si tu envois deja vers le PC les infos AIS, alors tu auras les infos GPS avec."

Je ne comprends pas.les informations AIS passent bien de la VHF RO4800 vers le PC mais pas la redirection des informations GPS et cela sans doute parce que les informations AIS passent à 32400 bauds et le GPS à 4800.

20 oct. 2009
0

logiciel de MàJ
Hum, ce logiciel..., celui de la RT-650...

Vu que la MàJ est gratuite...

Pltôt que d'envoyer la VHF, si on pouvait récuperer le soft, on pourrait se charger de flasher soi-même la VHF (à nos risques et périls, oeuf corse...). Doit pas bien peser bien lourd, ce fichier..

Possible ???:heu:

20 oct. 2009
0

m à j
Bonsoir,
Radio Océan reconnait donc que le soft livré possède un bug.
La mise à jour devrait être prise en charge par le fabriquant sous couvert de la garantie.
Je vois que Benoit _DM s'en occupe pour ses clients et c'est très bien.
Peut-on savoir quand RO livre ses VHF avec la dernière version qui marche.

Parmis vous, combien sont concerné par ce problème?
pour ma part,je tâcherais de contacter mon vendeur pour avoir des nouvelles de son côté.
Cdt
JC22

17 oct. 2009
0

Pourquoi malgré...
Bonjour,

pourquoi "malgré le protocole NMEA2000 on a parfois du mal à faire discuter ensemble un GPS lecteur de carte et un VHF" ??

Je ne suis pas d'accord :)

Vive le NMEA2000 ! A la fois des VHF nmea2000 il y en a peu, la Garmin 200 et la Lowrance LVR-880 et elles ne font pas AIS.

Sinon PC + logiciel de nav et GPS Lecteur de carte font double emploi je trouve.

Moi je met 2 petites photos de NMEA2000 :)
www.discount-marine.com[...]mea2000
www.discount-marine.com[...]e/11998

++

19 oct. 2009
0

navicom rt-650
dommage que radio ocean n'est pas corrigé le bug de la fonction REDIRECT GPS.

cette fonction qui permet d'envoyer sur la même sortie nmea la position GPS et l'AIS, ne fonctionne pas sur la Ro4800, alors qu'elle fonctionne sur les dernières versions logicielles de la navicom rt-650 (même produit, même usine en chine). Ca permet notamment de ne pas avoir a doublé le signal GPS.
Plus quelques correctif concernant les AIS classe B que navicom a fait recement.

++

19 oct. 2009
0

le revendeur
le revendeur peut conseiller son client lors de l'achat. Le fabricant lui peut faire évoluer son matériel.
Le revendeur applique la garantie constructeur.

Chacun son role.

Je demanderai a radio ocean ou il en sont la dessus.

Il faudrait que j'essaye de charger un soft de RT-650 sur une Ro4800, ca se trouve ca marche hehe...

19 oct. 2009
0

IIl fallait y penser
C'est vrai que la notice spécifie la redirection, donc il s'agit bien d'un pb. de garantie encore que en matière de soft en règle générale il n'y a aucune garantie de bon fonctionnement logiciel.

20 oct. 2009
0

redirect
la fonction redirect permet d'envoyer avec l'AIS les infos de GPS, c'est un signal multiplexer, donc à la bonne tension.

Si tu envois deja vers le PC les infos AIS, alors tu auras les infos GPS avec.

Tu envois l'AIS ou actuellement ? au PC ou au C80 ?

Ta RT-650 est en quelle version ?

Bon sinon j'ai eu furuno pour la Ro4800 il m'envoie la dernière version 2.0E... Il faut que je test car le mec ne semble pas savoir grand chose, il va se renseigner en parallèle, je reviens vers vous à ce sujet.

++

20 oct. 2009
0

déjà
Je peux déjà te dire qu'il te faudra passer par ton revendeur ou par Furuno France.

Pour les clients discount marine c'est gratuit au magasin.

++

20 oct. 2009
0

oui
le schema serait alors :

C80 TX -&gt RT-650 RX

RT-650 TX -&gt C80 RX
RT-650 TX -&gt PC

Pour la division du signal NMEA, on peut le faire, jusqu'à ce que ca marche. :)
C'est pas très précis mais c'est pas fait pour ca non plus.
Sinon multiplexeur, ce qui permet en plus de profiter de la vitesse de transmission de 38400bps. Sinon on reste à 4800 bps généralement.

++

20 oct. 2009
0

Bilan
Donc...

www.discount-marine.com[...]-ro4800

j'ai obtenue la mise à jour V2.00F en demandant gentillement à Radio Ocean ce matin. Pour info les RO4800 sont toujours livrées en V1.62, avec une fonction REDIRECT GPS qui ne marche pas du tout (même pas toutes les 30 secondes).

Avec cette mise à jour donc : on entre le GPS en 4800 bps, et on ressort avec sur la sortie AIS les cibles AIS et le GPS a 38400 bps.

et pour la "blague" j'ai essayé de charger le logiciel de la RT-650 dans la RO4800, mais les écrans sont différents donc il y a un bug d'affichage.

++

20 oct. 2009
0

non :)
Non pas possible, c'est pas vraiment une histoire de taille ou de programmation, mais le logiciel permet de faire sortir la VHF de son agrément CEE par exemple.
Bref moi je ne l'envoi pas je n'ai pas le droit.

++

21 oct. 2009
0

aujourd'hui
je pense que les versions livrées le sont toujours avec une ancienne version (sauf chez DM ;) ).

J'imagine que si tu leur retourne ta VHF, Radio ocean (ils sont a Merignac) te fera la mise a jour sans frais également, et te la renverra sans frais, et je suis sur que tu seras capable d'obtenir le remboursement du port allé hehe.

++

22 oct. 2009
0

en avoir deux...
pour ma part j'ai aussi un mini PC asus avec une tête GPS bluethoot
et une VHF avec une tête GPS série
il m'a semblé que c'était plus simple que de passer par des solutions de multiplexage d'autant qu'un GPS seul tourne autour de 50 euros

16 nov. 2009
0

réponse de Radio Océan
Bonjour à tous,

voici une suite au sujet de la fonction REDIRECT GPS de la RO4800.

J'ai donc envoyé un mail à Radio Océan concernant le bug de leur logiciel de version 1.62 dont la notice indique bien cette fonction, voici leur réponse:
"
Bonjour,

La VHF RO4800 ne renvoie pas l’information position, elle envoie les informations AIS par les couleurs BLEU et GRIS.

Sincères salutations/Best regards."

Qu'en pensez vous de cette réponse ?
Evidemment ce la ne me satisfait pas.
Mon revendeur de son côté, lui, n'a pas appellé l'importateur.

Affaire à suivre.

Cdt
JC22

17 nov. 2009
0

Comment faire pour installer
la nouvelle version?
Si j'ai bien compris il faut porter la VHF chez le revendeur qui l'installera, c'est bien ça??

17 nov. 2009
0

contact en MP
Benoit_DM , je t'ai répondu en MP
Merci
Cdt
JC22

16 nov. 2009
0

hmm
moi je les ai appelé, j'ai mis a jour la VHF, j'ai testé la nouvelle version, et je dis que ca marche.
cf mes réponses.

Il n'y pas le prénom de celui qui a répondu ? m'enfin bref, la solution tu l'auras en faisant ta mise à jour. soit tu vois avec ton revendeur, soit tu renvois un mail ou tu appels Radio Ocean pour demander la mise a jour.

17 nov. 2009
0

voir mon spot ci dessus
bonjour
vu la réponse de Radio-Océan, comment leur envoyer la VHF alors?
cdt
jc22

17 nov. 2009
0

ok
je n'aurai acces a mon mail que demain, j'imagine que tu as envoyé ton message dessus.

Il faut dire qu'il y a parfois autant de réponse que de personnes dans le service.

Il faut demander la version 2.00F en lieu et place de la version d'origine 1.62, et éviter le mail, un coup de téléphone c'est plus simple et ca évitera d'avoir a faire au stagiaire qui passait par la ;)

Certain revendeur peuvent faire la manip, si vous passer en magasin je peux vous le faire, me contacter par mail avant cependant.
Et si la VHF a été achetée chez nous il suffit de passer, ou de contacter le SAV par mail ou téléphone.

++

13 mai 2010
0

adaptateur ou convertisseur , that is the question
Bonjour

J ai la config :
VHF RO 4800 + PC avec carto + GPS n°1 + GPS n° 2.

  • Le GPS N°1 est relié au PC via USB

- Le GPS N°2 est relié à la VHF via fils jaunes & vert

Pour envoyer l AIS au PC qui a seulement des USB les fils gris et bleu de la RS 232 de la VHF doivent être connectés sur une DB9 ( pins 2+5)

  • la question : que faut il entre la DB9 et l'USB : un ADAPTATEUR ?? ou un CONVERTISEUR ???

Il y a toute sorte de trucs à vendre avec toute sorte de prix, mais quel est le bon bidule ????

Merci Merci

15 mai 2010
0

Sauf erreur....
de ma part branchement sur RS232
Pin 2 Fil bleu AIS +
Pin 3 Fil jaune GPS +
Pin 5 Fil Gris et Vert -Ais et 6 Gps ??

si Benoit peut confirmer Merci

15 mai 2010
0

arf
autant pour moi je me mélange les pinceaux avec tout ces sujets :))

je confirme :

jaune GPS+ =&gt PIN3
bleu AIS+ =&gt PIN2
vert GPS- =&gt PIN5
gris AIS- =&gt PIN5
tresse =&gt PIN5 (peut marcher sans je crois)

15 mai 2010
0

3 sujets
oui... et poseidon a poser la question dans un autre sujet et on en discute aussi sur un autre sujet avec UGO. bref c'est écrit partout ;)

15 mai 2010
0

VOIR le forum Comment....
choisir son AIS qui complète et fini les intérogations mon branchement MARCHE super
Merci Benoit
