GPS sur arceau de barre

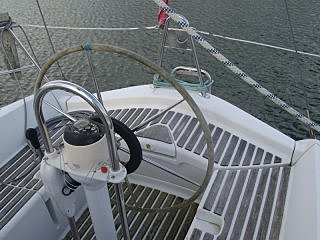

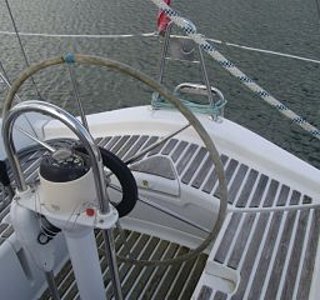

Bonjour, j'ai envie de fixer un traceur sur mon arceau de barre. Celui-ci est un tube cintré (un U à l'envers, quoi) (voir tof) et le traceur sera un Garmin GPSMAP 526 probablement.

Quelqu'un a-t-il un montage du genre sur son bateau ? car je ne trouve pas de pièce toute faite.
L'appareil est soit à encastrer, soit sur étrier.

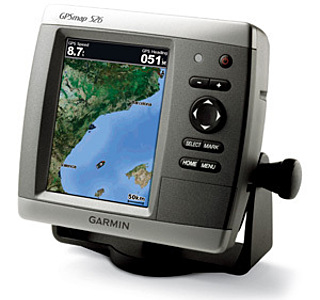

D'autre part quelqu'un a-t-il un GPSMAP 526 ? Content ?

Merci.

L'équipage
12 déc. 2011
12 déc. 2011
12 déc. 2011
0

Je n'en ai pas, mais je sais qu'il y a les boitiers spécialisés pour ça. Ils sont fixés sur la colonne de barre et tu peux y encastrer ton appareil.

ça s'appelle "scanpod" tu en trouvera plein sur google, mais je crains que ça ne coute "un bras" et même plus!

Il doit surement y avoir plus simple.

A+,
Now

12 déc. 2011
0

en voila des scanpod,

www.uship.fr[...]fr.html

12 déc. 2011
0

Pas de risque d'influence sur le compas magnétique ?

13 déc. 201116 juin 2020
0

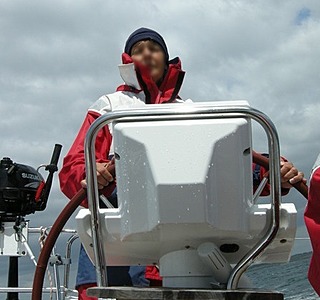

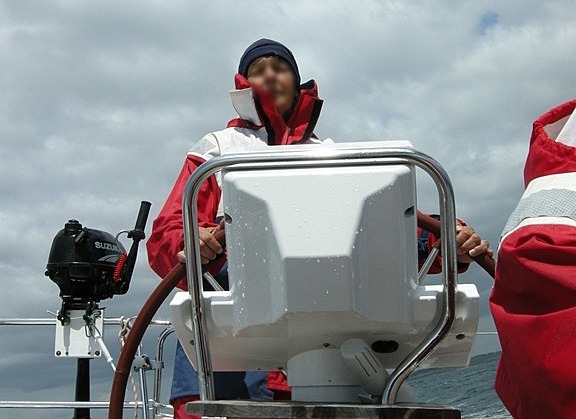

J'avais ca pour un C80 sur mon Oceanis, c'est super. Par contre c'est vendu hors de prix, bientôt la boite en plastique sera plus cher que le traceur.

13 déc. 2011
0

bon, si t'es pas manchot, un peu de boulot et tu t'en fais un en strate ...

13 déc. 2011
0

Quitte à bricoler je pencherais pour un support sur un bras qui vient se prendre sur l'arceau, et que tu puisse enlever pour mettre le gps à l'abri quand tu n'es pas là.
C'est ce que j'ai fais pour mon boitier de commande de pilote.

13 déc. 2011
0

Bonjour et merci pour vos avis.

Le désavantage des boîtiers "scanpod", outre le prix :lavache:, est qu'ils sont faits pour un arceau incliné vers l'avant alors que le mien est vertical, et qu'ils sont souvent faits pour 3 répétiteurs et pas un "grand" traceur.

Je me demande si une tablette horizontale de +/- 10x10 cm boulonnée sur l'arceau et sur laquelle viendrait se placer le traceur sur son support ne ferait pas l'affaire...

Je vais essayer de faire un dessin

13 déc. 201113 déc. 2011
0

Si tu trouve une solution qui fonctionne, merci de la partager, car je dois faire la meme chose sur mon nouveau bateau pour mettre mon C80 sur la barre.

13 déc. 2011
0

fais comme tu le sens , mais moi je me sers de cet arceau pour me tenir sérieusement en toutes circonstance dans le cockpit , il est un point d'appui et d'accroche incontounable pour les mains (une pour le bareau,une pour l'homme )donc , ne pas l'encombrer pour pouvoir le saisir instinctivement a chaque fois que l'équilibre du bonhomme est compromis et c'est souvent dès que l'on navigue dans des conditions tendues.......
penses aussi au piège à bouts , écoutes bosses de ris, et toutes les "ficelles" qui se balladent dans au dessus.....

13 déc. 201116 juin 2020
0

Très juste, stp2.

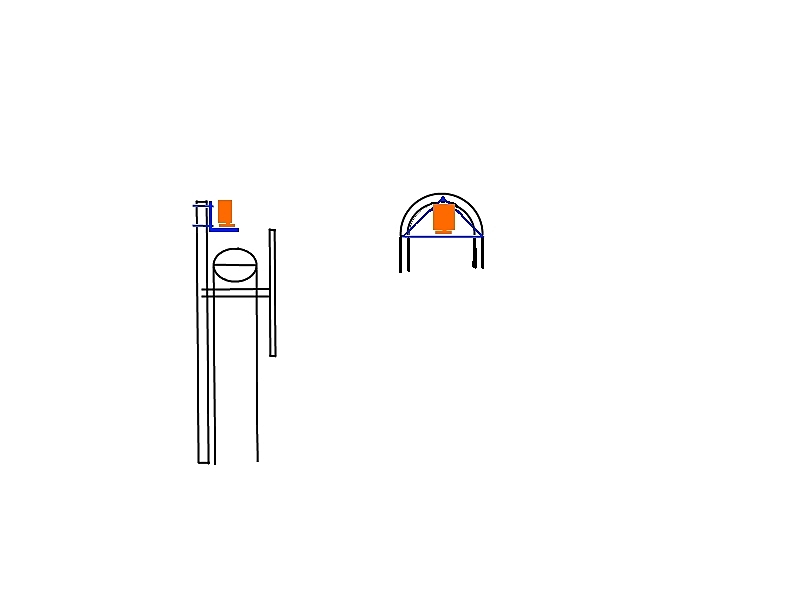

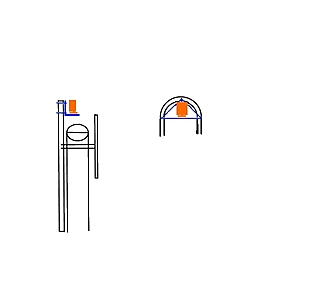

J'ai fait un petit essai de dessin. Plutôt que ce que j'ai écrit ci-dessus, je ferais bien une tablette en équerre sur laquelle serait boulonné le pied du traceur.
Vu de face, ça pourrait aussi être un T renversé plutôt qu'un triangle pour pouvoir encore saisir aisément l'arceau.
En noir l'existant, en bleu la tablette en orange l'appareil.

13 déc. 2011
0

J'avais fait ça pour la commande de pilote, j'arrêtais pas de m'appuyer dessus. La prochaine va être sur le côté, au niveau du compas.

13 déc. 2011
0

pense à faire quelque chose de facilement démontable pour éviter les vols.

13 déc. 2011
0

De toute manière, je peux toujours l'enlever quand je ne suis pas là en le découplant de son étrier en dévissant les deux molettes latérales.

13 déc. 2011
0

C'est à mon avis indispensable.

13 déc. 201116 juin 2020
0

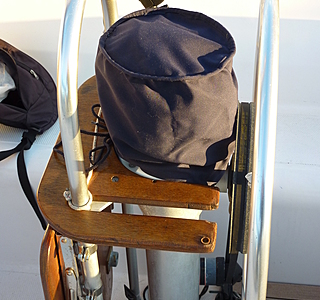

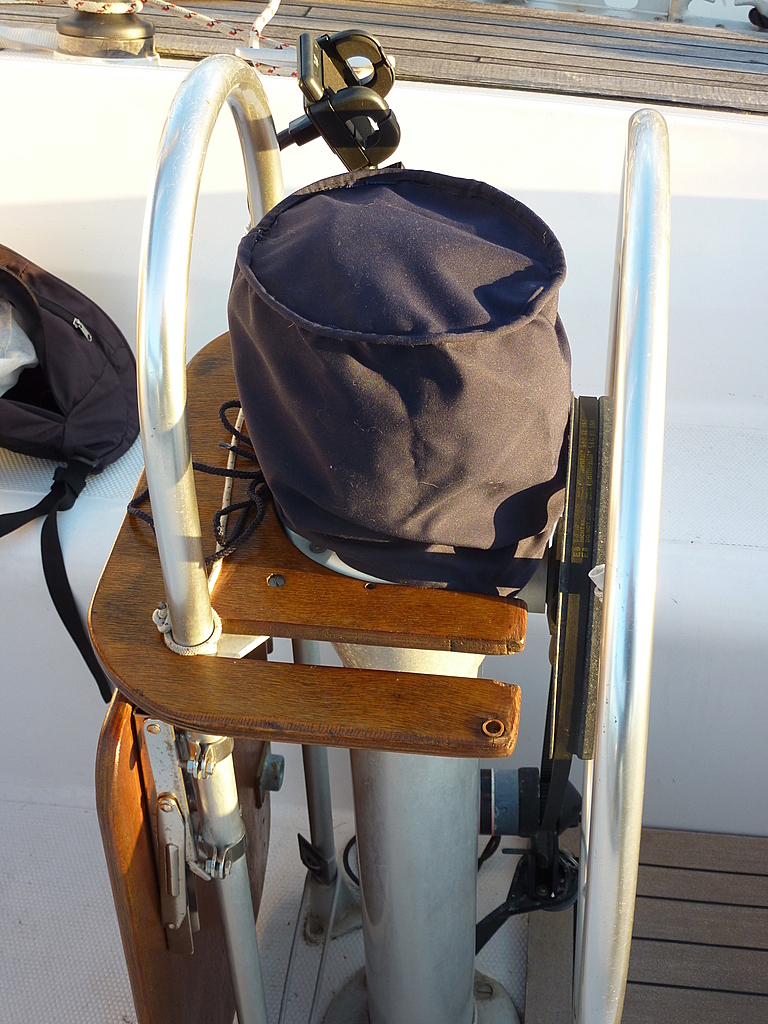

J'ai une simple planche de CP fixée par deux papillons sur ma colonne.
voir photo (ne regardez pas le truc moche en plastique pour voiture, c'était temporaire, je l'ai enlevé depuis)

Il n'y a pas d'instruments dessus, ça sert juste de prolongation à la table de cockpit quand elle est ouverte, mais rien n’empêche d'y rajouter un support avec des équerres.

A+,
Now

13 déc. 2011
0

Je partage l'avis de stp2, cette poignée doit rester utilisable facilement dans les moments délicats.

Sur le côté à l'opposé des commandes moteur, ou découper un plat en forme de cintre reliant les deux montants de ton U inversé (soudure ou brides). Le cintrage ayant pour but de contourner le compas afin d'abaissé le GPS tout en gardant la dépose facile pour toi s'il passe entre les montants du U.
Le nec plus ultra, souder 2 ronds de ø 4mm sur les côtés partant de cette platine rejoignant le U juste au dessus du GPS afin d'éviter qu'un bout ne t'arrache le tout.
RV

13 déc. 2011
0

Question de bouts, il est vrai qu'il faut penser à ce qu'un bout égaré ne fauche le bidule, mais je dois dire que mon poste de barre est assez exempt de ce risque puisque tout se passe autour de la descente.
Mais vous avez raison, on n'est jamais trop prudent.

13 déc. 201116 juin 2020
0

J'ai retrouvé un vieux fil sur le sujet : www.hisse-et-oh.com[...]e-barre

mais comme dit ci-dessus, l'appareil me semble trop exposé.

13 déc. 201116 juin 2020
0

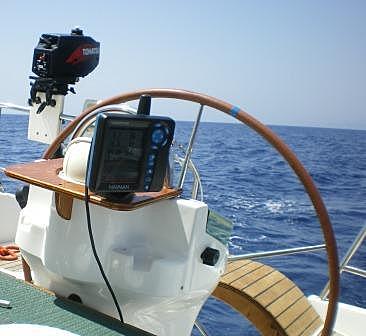

Sur les consoles de barre à roue bénéteau océanis, un support en contre plaqué, le GPS pivote sur 360 degrés, il est alimenté une prise allume cigare fixée sur la console (et qu'il faut changer tous les 3ans à cause del'oxidation)

29 fév. 201216 juin 2020
0

Bonjour, revoilà la situation : j'ai mon GPS à fixer sur l'arceau ou à côté.
J'ai pensé bêtement à forer verticalement l'arceau en son point le plus haut et y fixer l'étrier du traceur par un boulon traversant. L'étrier serait renforcé par de grandes rondelles en inox avec du néoprène en sandwich pour faire "silent block". (je vais essayer un dessin)

Mis à part l'exposition dangereuse du bidule à cet endroit, qu'en pensez-vous ?

29 fév. 201216 juin 2020
0

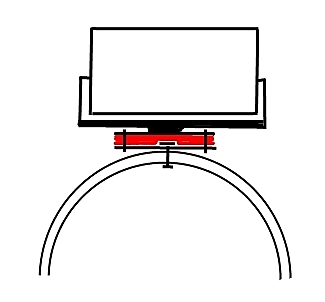

Un peu comme ça (le néoprène est en rouge et les proportions pas terribles...)

29 fév. 2012
0

Un seul point de fixation me semble (trop) peu vu le poids du bidule et sa prise au vent... A moins de vouloir à l'occasion le transformer en girouette... :-D
Par contre le même système qui épouserait le rayon de l'arceau et offrirait une surface plane au dessus pour avoir au moins 2 points de fixations serait à mon avis nettement mieux... Un peu comme ce que tu présentais 3 posts plus haut, mais adapté au rayon de ton arceau...

29 fév. 2012
0

A cet endroit, un seul point de fixation, c'est courir le risque de casser l'étrier au premier choc.

Personnellement, je m'abstiendrai de percer. Car dans quelques années ton traceur sera mort ou dépassé, ... mais l'arceau sera toujours là.
J'installerai le support du traceur avec deux ou quatre pontets de la dimension du tube (1 pouce en général) avec un peu de bande "caoutchouc" autour du tube. Eventuellement, monter l'étrier sur une plaque d'inox s'il est trop étroit par rapport aux tubes. J'ai vu des tas de montage comme ça qui fonctionnaient bien même avec un écran Garmin de 8 pouces.

29 fév. 2012
0

En fait l'érier serait fixé aux deux rondelles sandwich par ses trois vis "normales", donc ça ne changerait rien.
Je réfléchis...

29 fév. 2012
0

Pierre,
ce que je crains c'est que dans un coup de roulis il ne serve de main courante ou de point d'appui involontaire et avec un seul point de fixation (vu la forme de l'étrier) ce sera fragile.
Même si c'est moins pratique, ne peux-tu pas envisager de le descendre une peu plus pour le mettre juste au dessus du compas. Il serait plus à l'abri des chocs entre la barre et l'arceau.

29 fév. 2012
0

Oui, mais là dessus une question : la base de l'étrier peut-elle être verticale ?

29 fév. 201216 juin 2020
0

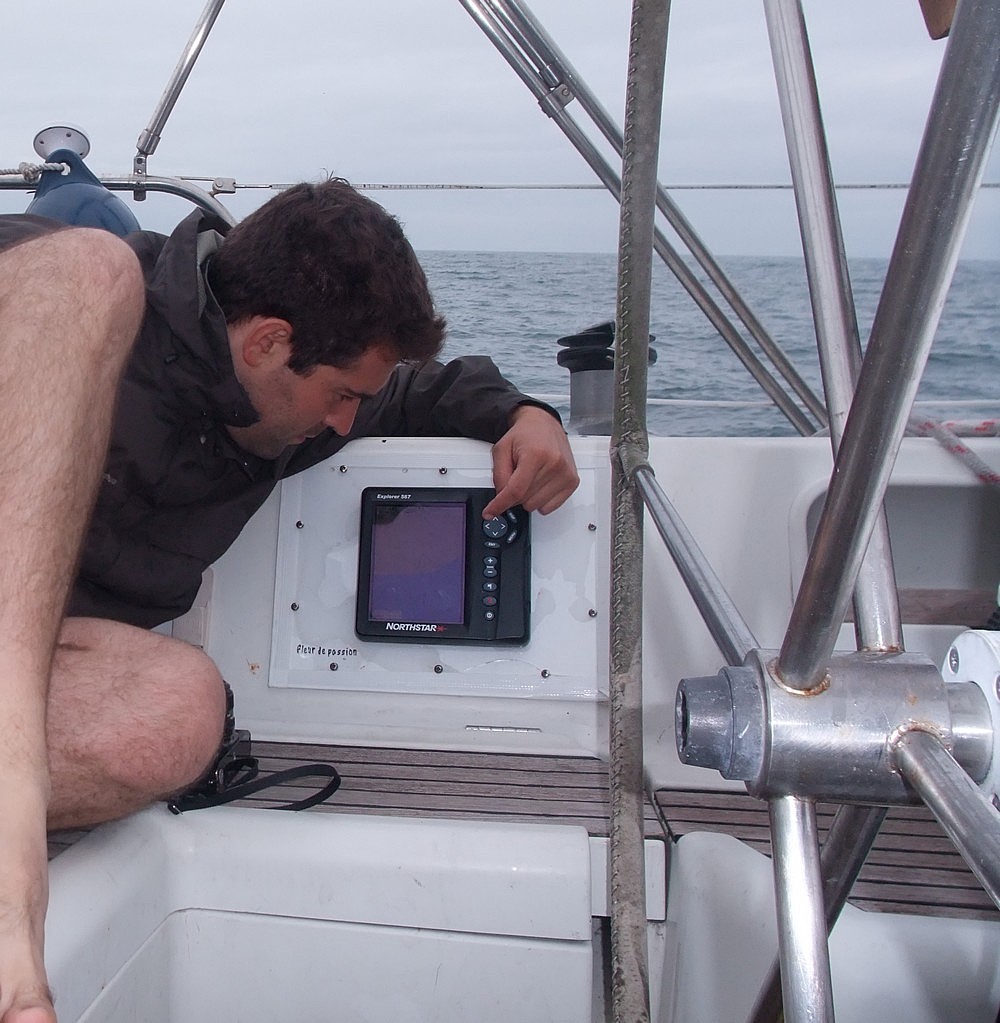

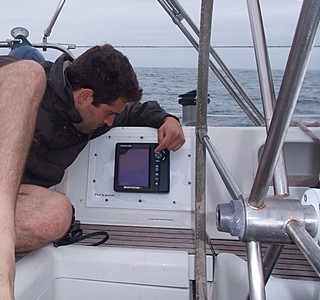

une variante : encastrer le traceur dans l'hiloire latérale(voir photo)
j'ai fait ce choix pour simplifier les raccords et avoir un système difficile à voler (aucune fixation accessible sauf à fracturer le coffre).
Dans mon cas, j'ai remplacé une trappe qui avait été créée pour accéder à l'arrière de l'hiloire.
Question pratique, je trouve que l'écran est aussi bien consultable debout à la barre ou assis pour le skipper comme pour les équipiers.
Et je garde l'arceau de barre libre pour m'y accrocher

01 mar. 201216 juin 2020
0

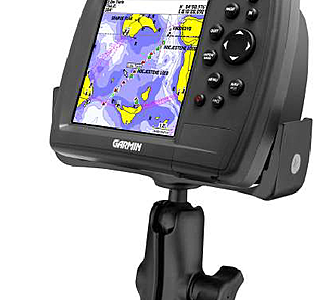

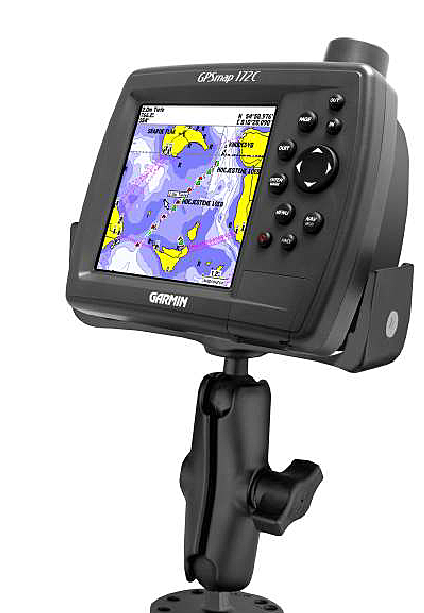

Je suis en train de réfléchir sur la même problématique: Garmin 172c à fixer sur barre inox.Je m'oriente vers une solution du site :

Ce site propose des ensembles de fixation (milieu marin ok) reliés par boule (liaison rotule).

Voici la réf de la fixation de la barre :
- RAM-B-108BU

www.ram-mount.fr[...]cm.html

Pour le bras de liaison, on peut mettre ça (7.62 cm) :

  • RAM-B-201U

www.ram-mount.fr[...]m).html

Et pour la fixation sur le GPS Garmin 172, il existe un modèle spécial :

-RAM-B-202-GA18U

www.ram-mount.fr[...]nt.html

Mais il existe plusieurs platines qui peuvent être adaptées au support de ton Garmin. Coût de la fixation = environ 70 EUR, c'est démontable, si tu te rattrapes dessus par inadvertance en Nav, la fixation absorbera l'effort en pivotant sur ces liaisons rotules. Le site IpadNAv en propose pour la fixation d'un IPAD.

Je devrais passer commande au printemps.

01 mar. 2012
0

Merci, c'est à réfléchir...

17 mai 201216 juin 2020
0

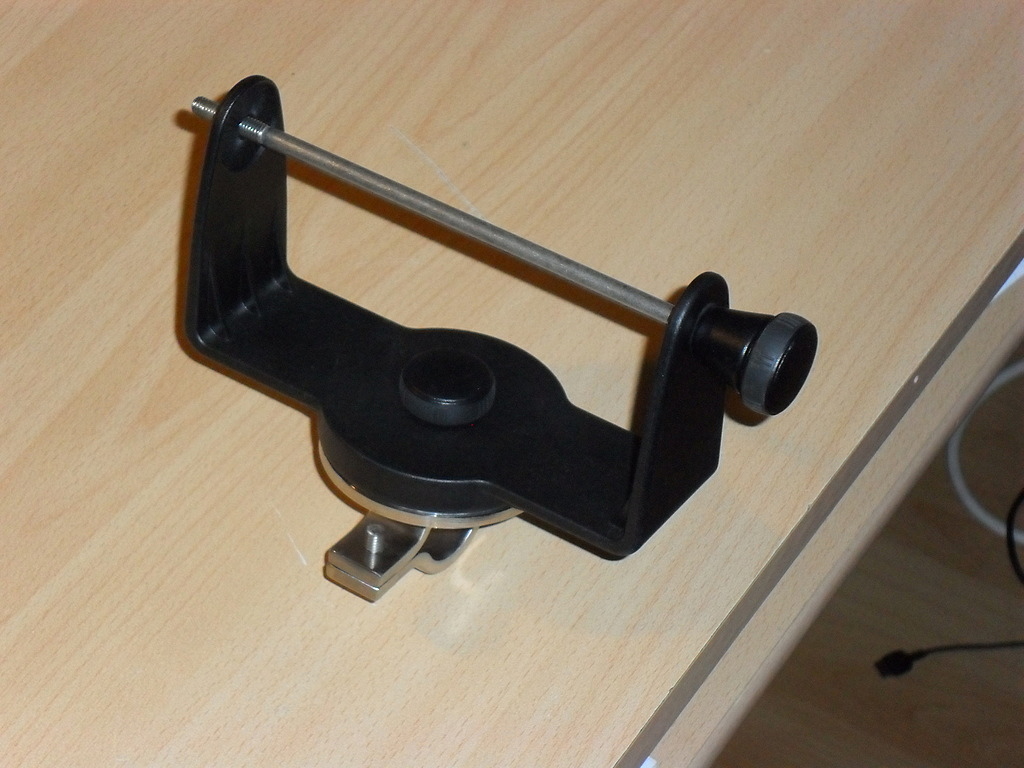

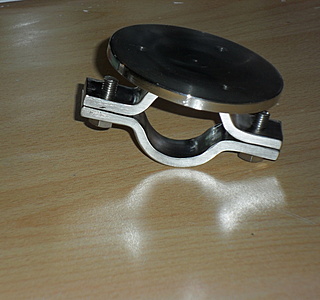

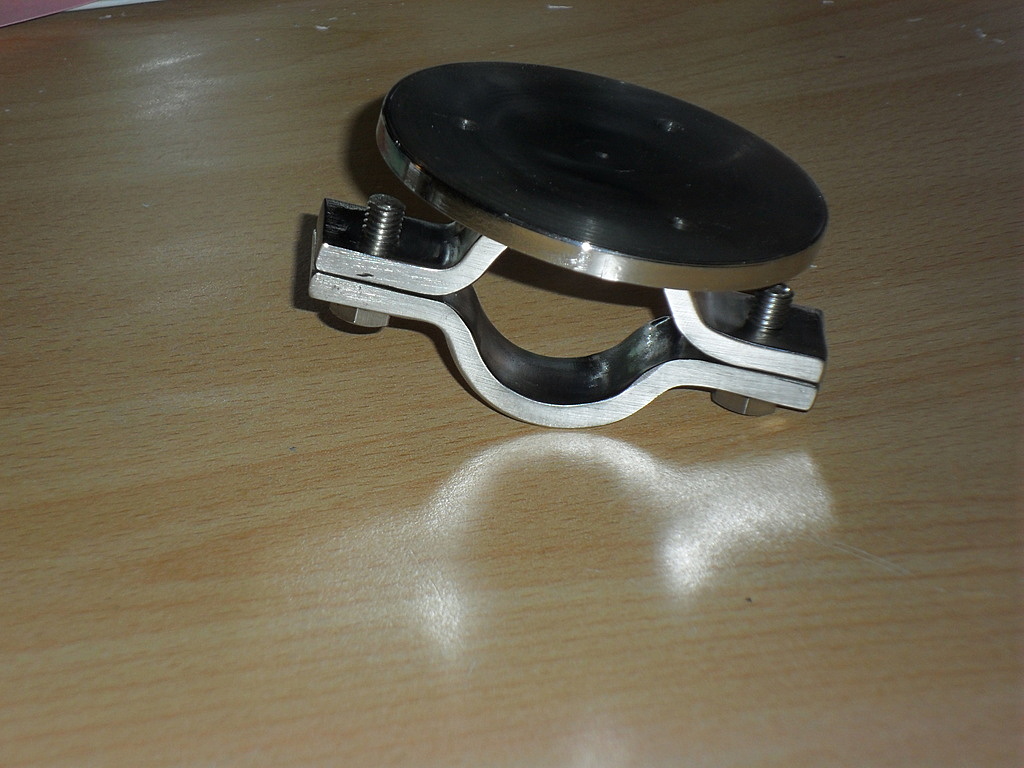

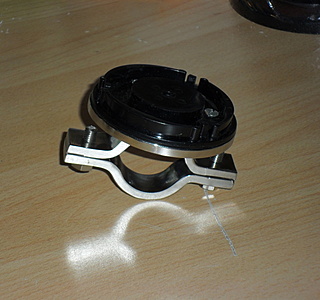

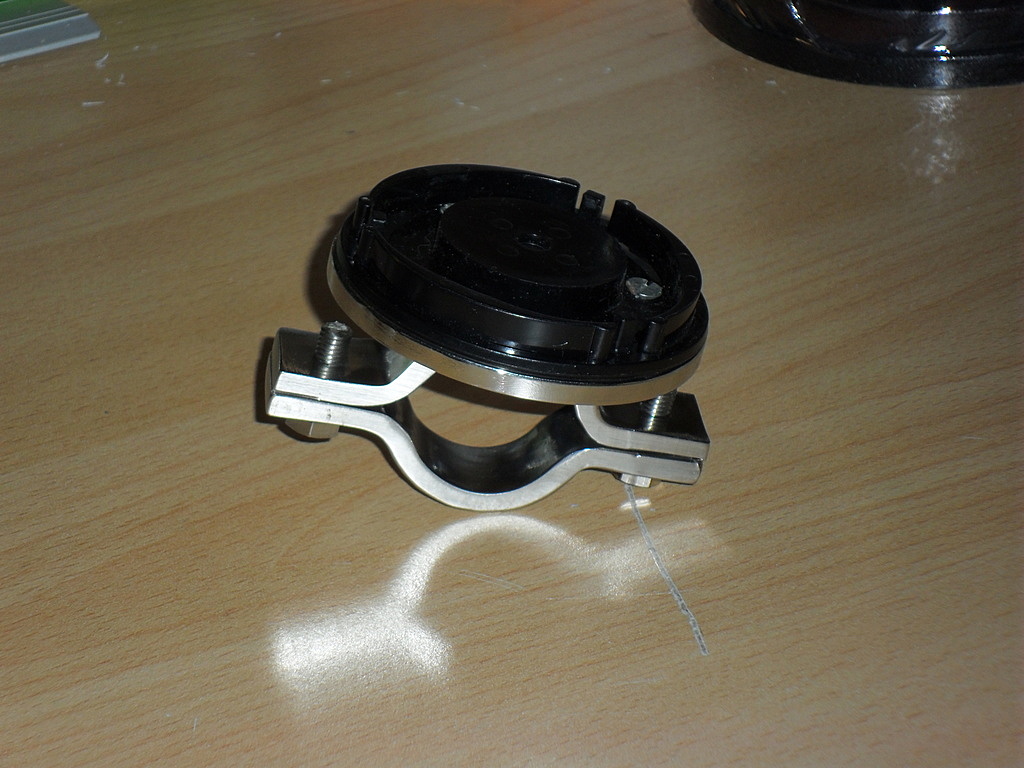

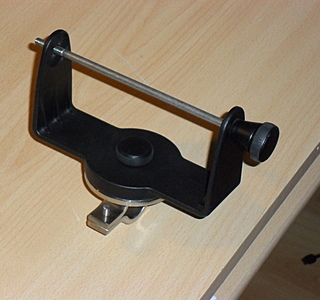

Voilà ce que j'ai dessiné et fait réaliser par une petite entreprise qui travaille l'inox.
La pièce de serrage enserre l'arceau de la console et le traceur vient se visser sur le disque inox par 3 boulons de 4.
Il n'y a pas d'écrou, les trous des pattes et du disque sont taraudés.
L'inox est du 316
Le traceur peut ainsi se monter sur le sommet de l'arceau ou sur les montants latéraux et être orienté comme on veut.
A voir à l'usage, je vous tiendrai au courant pour ceux que ça intéresse.

29 mai 201216 juin 2020
0

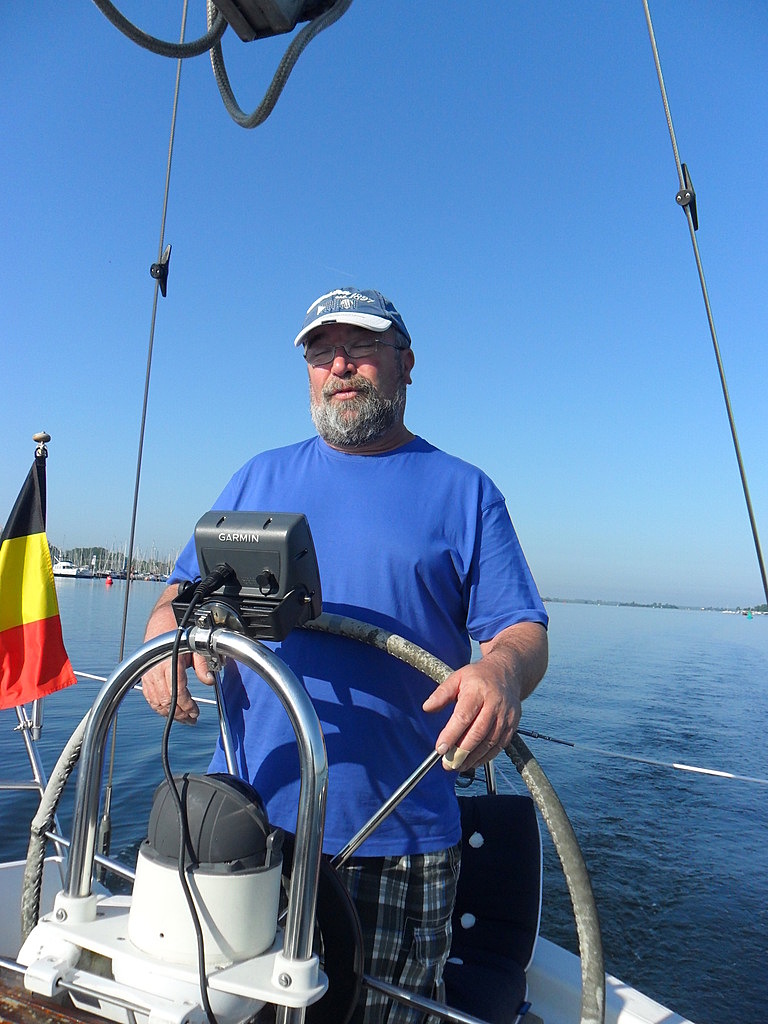

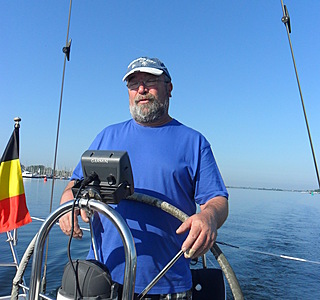

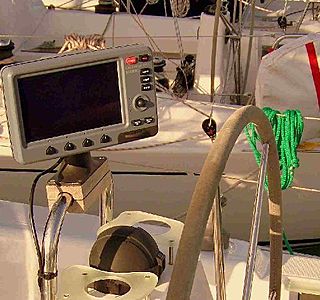

Et voilà...

08 juin 2012
0

Pircarre,
Peux tu me dire comment est branché ton fil GPS stp ?
J'imagine que si tu as ce système sur ton arceau de barre à roue c'est que tu peux aussi installer ton GPS ailleurs, sans doute sur la table à carte ?
Tu aurais donc une rallonge de la table à carte à la barre ?
Je cherche à réaliser ce système à partir d'un GPS GEONAV Touring mais je ne trouve pas de connectic adaptée...
Merci

08 juin 2012
0

Bonsoir, mon GPS traceur à la barre est isolé et indépendant.
J'en ai un autre à la TAC qui est couplé à ma VHF pour l'ASN et l'AIS.

En réalité, j'aurais bien aimé avoir les spots AIS à la barre, mais je n'ai pas encore trouvé le moyen de passer un câble sans démonter la moitié du bateau...

Le 12 V, je vais le chercher sur l'éclairage compas et l'antenne est interne.

08 juin 201208 juin 2012
0

:jelaferme:

08 juin 201216 juin 2020
0

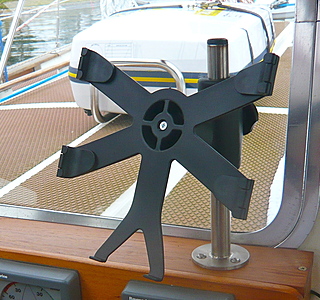

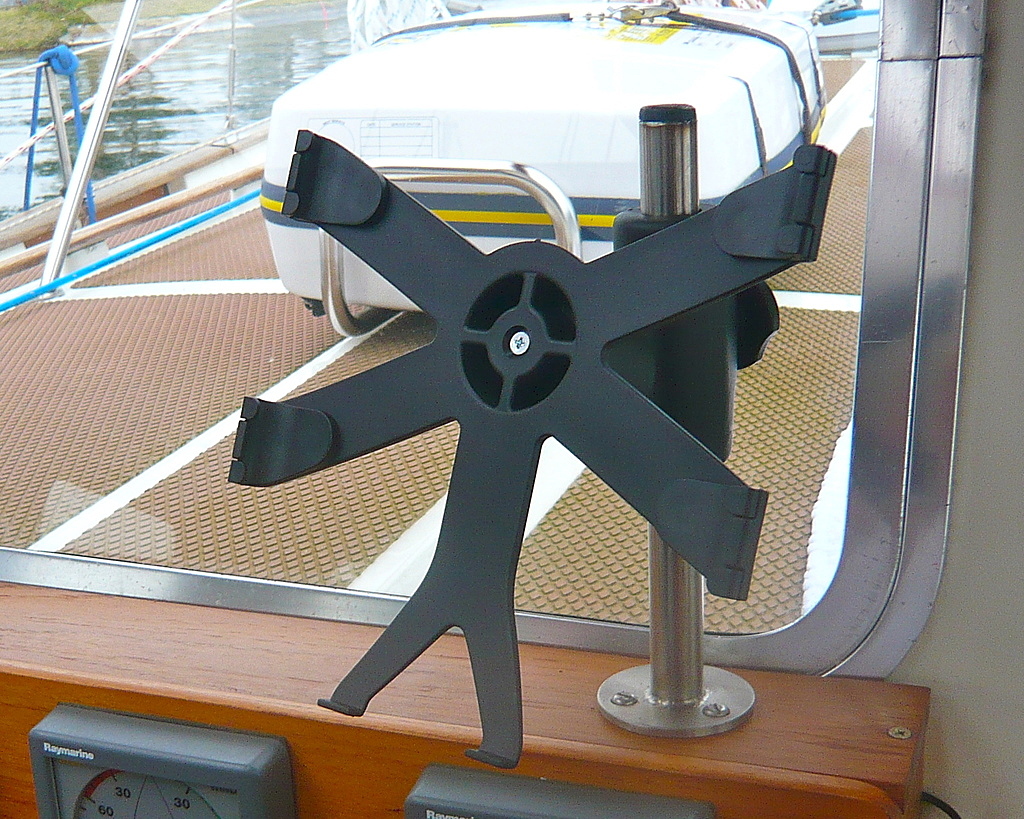

Il existe des supports comme sur la photo dont le diamètre corresponds à celui des tubes de balcons. Un bricoleur peut fixer à peu prés tout dessus en reperçant des trous.
J'a acheté le mien via le WEB; ça vaut environ 30 €. Cela s'appelle iKlip, www.ikmultimedia.com[...]/iklip/ : à la base c'était utilisé par les musiciens de studio pour mettre des iPad sur les pieds de micro. Comme c'est en plastique de bonne qualité c'est parfait pour le bateau.

08 juin 2012
0

C'est pas mal, mais d'une part les tubes de pieds de micro et les balcons, c'est du 25 mm, mon arceau de barre, du 31mm. D'autre part, ça me semble un peu léger pour supporter un traceur. Mon support en inox massif est sans doute plus solide.
Ceci n'est pas une critique bien sûr.

08 juin 201208 juin 2012
1

C'est sûr qu'en inox , y'a pa foto !
J'ai juste mis l'info en complément d'information car c'est très solide (malgré l'aspect léger) ça s'oriente dans tout les sens et ça se démonte grâce à une grosse vis avec molette. En perçant des trous on peut fixer un peu sc qu'on veut comme par exemple un mini plateau pour l'apéro !
:alavotre:

08 juin 2012
0

Alors là, d'accord ! :mdr: :alavotre:

12 juin 201912 juin 2019
0

Bonjour, aucun d'entre vous à pensé à utiliser une boite de dérivation électrique étanche pour faire un pod ?
