GPS GP32 et Repetiteur Navman 3100

Bonjour, j'ai un petit probleme avec un repetiteur GPS Navman 3100 connecte a un Furuno GP32 ... Peut-etre que l'un d'entre vous a deja ete confronte a ce genre de probleme ...

Le repetiteur en fait a du mal a afficher les infos du GPS ... un coup ca marche un autre ca marche pas ... a priori les cables sont correctement raccordes ... je soupconne un mauvais reglage quelquepart ... soit au GPS soit au repetiteur. Si quelqu'un a une idee ... merci d'avance... bertrand

L'équipage
26 juin 2006
26 juin 2006
0

oups du faire une mauvaise manip
je voulais le mettre dans les debats techniques ...

26 juin 2006
0

GPS GP32
Bonjour,
A titre indicatif, j'ai voulu raccorder le GP32 à une VHF ASN ce que j'ai fait puis à un AIS RADAR de chez NASA; tout cela fonctionne parfaitement mais j'ai voulu aussi raccorder un répétiteur Navman 3100 mais auparavant j'ai appelé FURUNO qui m'a dit que ça n'aurait pas marché, question de puissance de sortie du GP32 (sortie en NMEA) hélas je n'en sais pas plus mais ils m'ont proposé le répétiteur FURUNO qui est cher; j'en suis resté là.
Reste à vérifier si le cablage est conforme aux plans fournis par FURUNO.

26 juin 2006
0

mais si
Ayant le même équipement, ça fonctionne impec.
Choisir nmea ver 1.50.
Nautiquement votre

26 juin 2006
0

Hum,
l'explication de Paul me parait la plus probable: manque de puissance du signal NMEA.

En tout cas, il est facile d'en vérifier la véracité: on branche uniquement le 3100 auprès du GP32 (avec un cable court, pas 5m de cable), si ça marche dans ce cas c'est qu'il faut un amplificateur nmea.

Si le problème persiste, c'est que le problème est ailleurs

26 juin 2006
0

mais si, mais si
Ca fonctionne chez moi avec 8 m de cable ...
(GPS32 + NAVMAN 3100)

27 juin 200616 juin 2020
0

Connexion Furuno
bonjour,

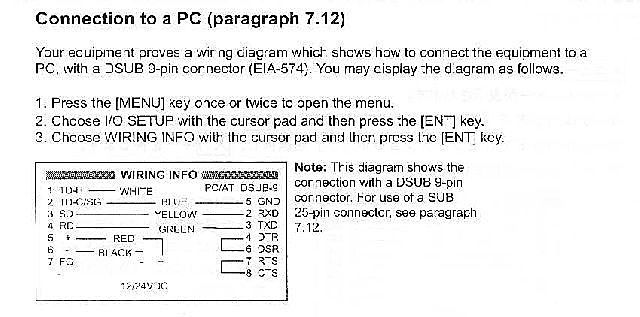

voici en pièce jointe ce que propose FURUNO sur sa notice du GP32,
donc pour du RS232 il faut utiliser
les fils 5 et 6 pour l'alim (+ et - respectivement)
et le fil 3 (jaune) pour envoyer des données vers un appareil
en boucle de courant il faut utiliser les fils 1 et 2
(1 = transmit date high et 2 = transmit data common)

tout dépend maintenant de ce que veut le Navman

je précise qu'ici le GP 32 envoie ses signaux vers plusieurs appareils sans ampli dont un situé à plus de 30 mètres.
Et ça fonctionne très bien.
