GPS Garmin GP72 + VHF RO4800

Bjr, quelqu'un a t-il déjà essayé de connecter ensemble ces 2 matériels ?
Ma VHF ne reçoit pas correctement les trames NMEA de mon GPS.
Seul comme un bruit de pulsation correspondant à l'émission des trames est perçu sur le haut-parleur de la VHF. En réutilisant, le câble qui allait de mon GPS à mon PC, je ne pensais pas rencontrer de difficultés.
Merci d'avance et cordialement

L'équipage
18 avr. 2011
18 avr. 2011
0

OUI
cela a fonctionné du premier coup. Branchement direct.
jj

18 avr. 2011
0

Merci tout d’abord pour cette réponse rapide et positive qui me rassure puisque si celà a marché chez toi, je devrais finir par y arriver aussi.
Puis te demander quelques renseignements sup. ?

Depuis quelques années déjà mon GP 72 était connecté sur mon PC et je n’ai jamais eu de pb à récupérer les trames NMEA.
Sur mon GP 72, j’ai un cable Garmin avec la fameuse prise ronde 4 plots/broches
Les 4 fils (usage PC) sont raccordés ainsi :
Alimentation du GPS :
- Fil rouge vers le + de la batterie (avec un fusible)
- Fil noir vers le – de la batterie
Renvoi des trames NNMEA vers le PC via une prise DB9
- Fil bleu
- Fil blanc

Je pensais en branchant
Le fil jaune de la VHF et le fil blanc blanc du cordon du GPS
Et
Le fil vert de la VHF avec le fil bleu du cordon du GPS
Que cela marcherai , mais ma VHF affiche toujours NO POS !

Pourrais tu stp me dire quels sont les branchements que tu as faits ?

18 avr. 201116 juin 2020
0

Oui on a un problème. Pas avec la Ro 4.800, mais avec la Navicom RT 650, sa sosur siamoise....
- Aucun problème si on reste sur les piles 2 * 1.5 v
- Blocage avec bruit de fond sur le haut parleur, si l'on est sur l'alim GPS 12 v. Nous pensons que le transfo 12/3 v interne du Garmin 72 génère des parasites.

C'est très agaçant. Car le garmin 72 offre une sécurité de navigation par transfert des WP depuis Opencpn.
Quelqu'un a t il ce type de problème avec un autre GPS portable ???

Cordialement
Michel

18 avr. 2011
0

Bjr Michel
Qu'appelles tu stp sur le schéma 'tresse GPS'
le cable venant de mon gps GP72 a 4 fils
- Fil rouge vers le + de la batterie (avec un fusible)
- Fil noir vers le – de la batterie
et les 2
- Fil bleu
- Fil blanc
que j'utilise pour le moment pour alimenter mon PC
merci d'avance

18 avr. 2011
0

Salut
Je suis comme toi, demandeur d’infos…
Sur la version du Garmin 72 sur laquelle nous travaillons, les 4 pins du le portable :
- rouge, donné pour l’alimentation –logiquement le 12 v de la batterie)
- noir donné pour la masse (la tresses) normalement vers le négatif du 12 v de la batterie)
- blanc pour les entrées (vers le GPS)
- Marron pour les sorties de données, vers la VHF ASN/AIS
Ce sont les infos données par le manuel utilisateur, utilisant un câble Garmin moulé pour les liaison data vers la VFH et pour l’alim, je n’ai pas accès aux couleurs.

Si bien que mon info pour la tresse est fausse…. Ce que l’on devrait nous confirmer… Merci d’avance
Cordialement
Michel

18 avr. 2011
0

Conseil sur le GPS brancher le avec un cable qui comporte une arrivée sur le GPS et qui part en 2 branches l'une pour l'alimenter sur une prise allume cigare 12v, l'autre sur une prise RS232 femelle. A cette borne il convient de brancher une prise RS232 male (à acheter, sur laquelle on soudera les fils venant de l'AIS : sur pin 2 + ais 38400bd , pin 3 + gps , pin 5 gps et ais -

18 avr. 201116 juin 2020
0

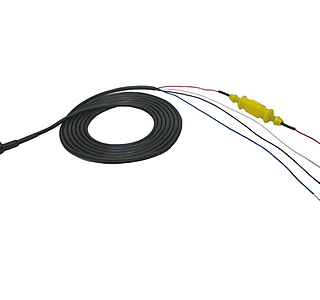

Voila le dit cable

18 avr. 2011
0

Bonsoir, j'ai la réponse
Je ferai un topo demain matin... Cà fonctionne impec...
cordialement
Michel

18 avr. 201116 juin 2020
0

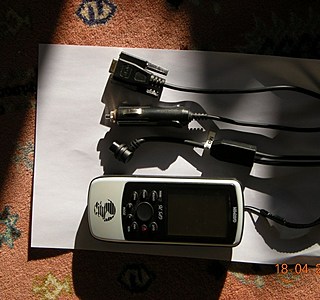

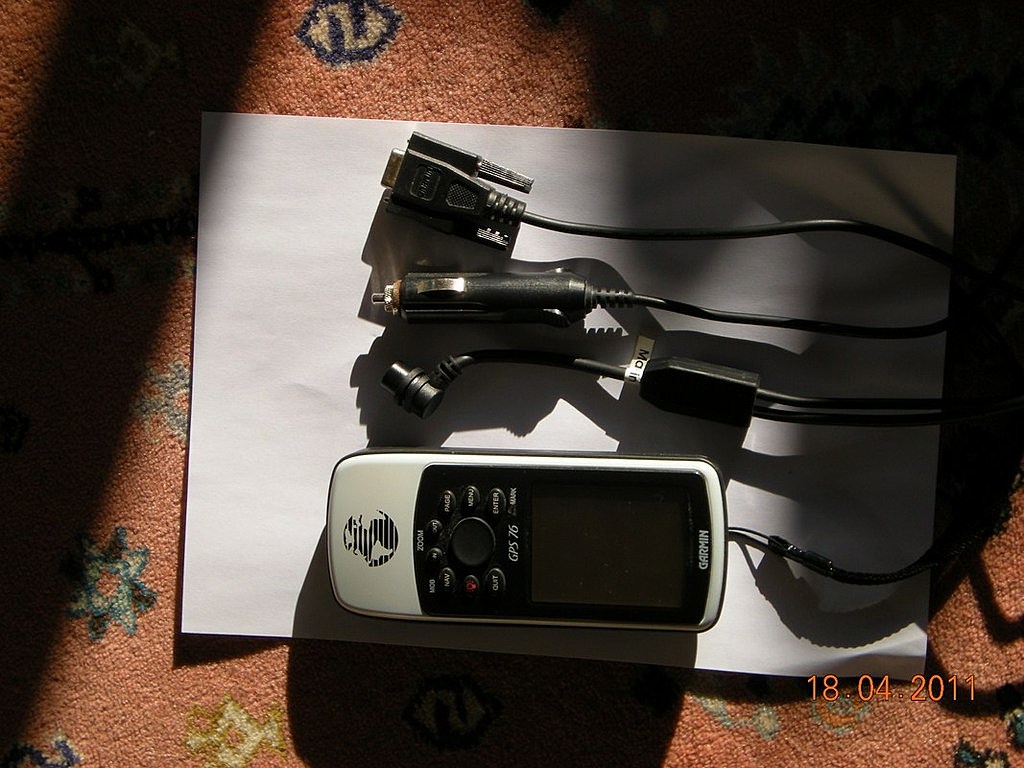

voir photo pour le cable le GPS est le Garmin 76, pas tout à fait identique à l'autre photo

19 avr. 201116 juin 2020
0

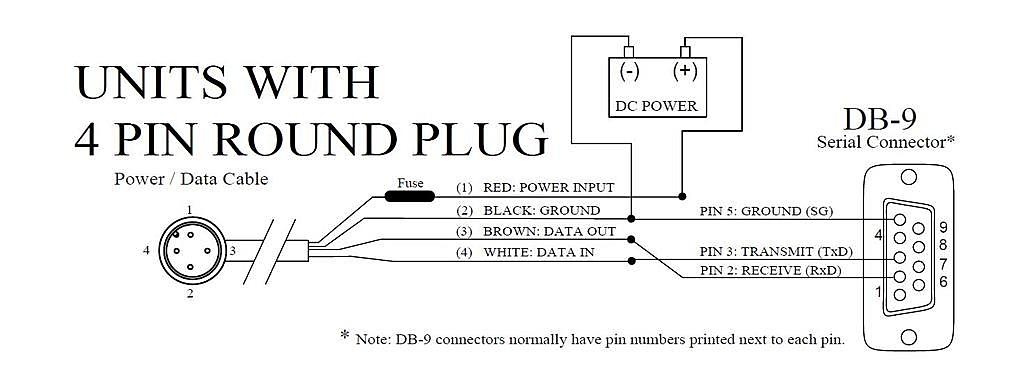

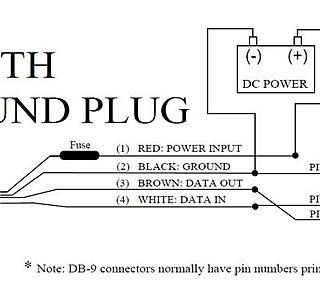

En attendant la réponse de Michel, voici un schéma qui explicite bien je crois l'utilisation du câble Garmin 4 plugs. Mon propre branchement ci dessus avec mon PC marchait (chance ?) mais n'est pas conforme semble t-il
Quelqu'un utilise t-il ce câble ainsi ?

20 avr. 201116 juin 2020
0

Voilà... cette connexion fonctionne
Il m'a fallu un peu de temps, pardonnez moi je vous prie
Cordialement
Michel

22 avr. 2011
0

merci
OK aussi
cdlt

20 avr. 2011
0

Bonjour,

Compère, comme d'hab, ton schéma va rejoindre le tuto dans cette page :
www.eauxturquoises.fr[...]ues.htm

Mais vous avez tous oubliez le site de Portanna où vous auriez trouver la réponse.

www.portanna.org[...]vhf-gps

Cordialement

Gilletarom.

20 avr. 2011
0

Merci compère….
Flatté de participer à la grande œuvre des Tutopencpn … Ces mecs, sont phénoménaux !!!
Bien plus flatté encore de la référence à Portana… Quoique là malgré la qualité encyclopédique de l’ouvrage, on a eu du mal à comprendre ou fourrer nos purées de bon dieux de fils, dont pas un n’a la même couleur, et dont les connexions varient en fonction su sens de l’humour des fabricants…
De plus je suis daltonien… On a donc fait comme on a pu en tâtonnant, avec La Marie Pierre ‘’O’’ (qui poste ici sous le pseudo de Baltique). Lui a tout fait et je n’ai fait qu’établir un joli tableau, enfin, le plus joli possible, partant du principe que plus c’est joli, plus on a de chance que ce soit efficace…
Et a fait un truc pour les petits vieux, pas trop instruits…. Mais attentifs tout de même… avec des détails simples, pour petits vieux moyennement instruits…
Si çà marche … tant mieux…
Si çà ne marche pas… on espère qu’on aura pas foutu le feu à vos installations…
Cordialement
Michel
