gib sea pico plus -safran_

bonsoir ,

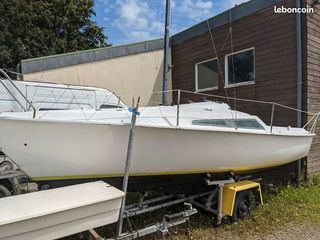

j'ai acheté il y a peu de temps un pico plus ,mais malheureusement le safran manque idem pour le palan de GV et les drisses (longueur?)

j 'ai un croquis du safran mais sans les épaisseurs.

avez vous un plan complet du safran ,des photos ,des cotes précises .... je serais heureux d'avoir des retours ou par chance un safran d'occasion.

est il utile de mettre patara?

d'avance merci
Cordialement
Christophe

L'équipage
05 oct. 2021
06 oct. 2021
0

Bonjour,

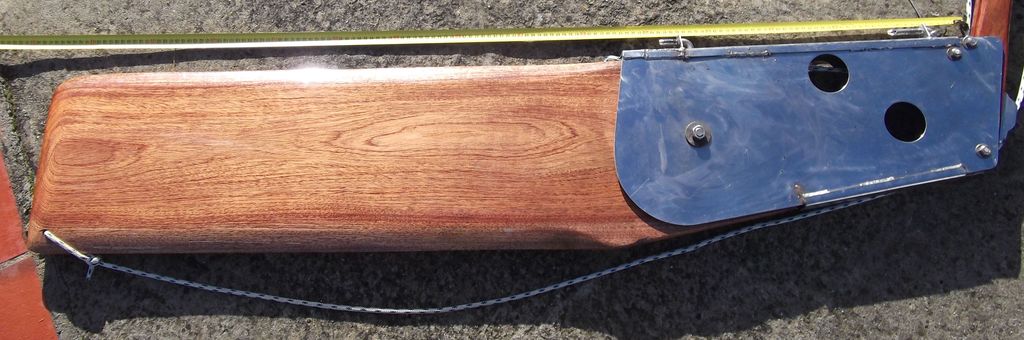

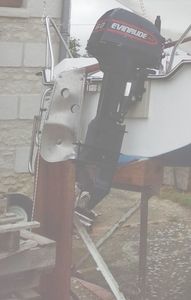

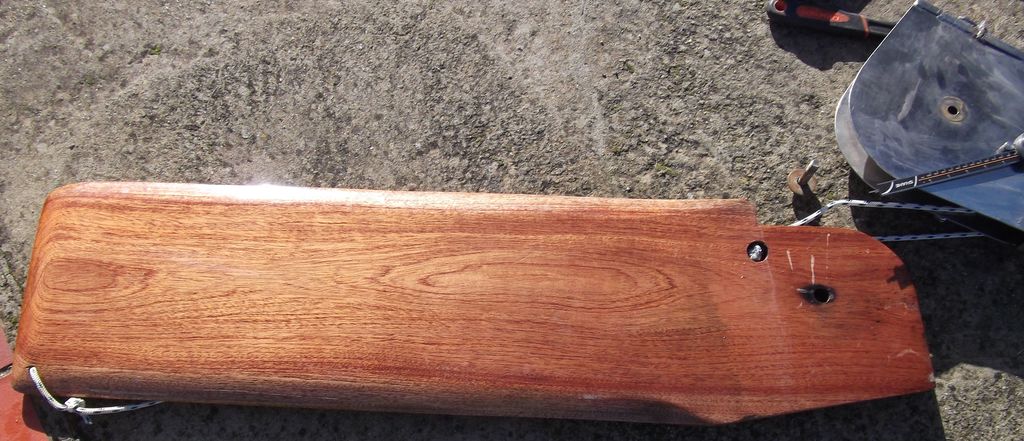

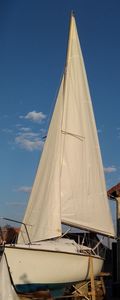

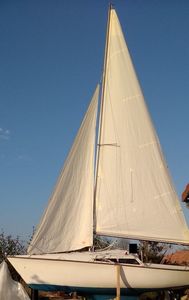

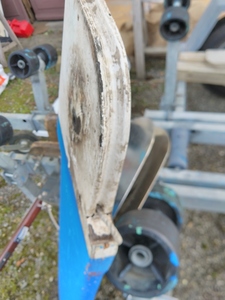

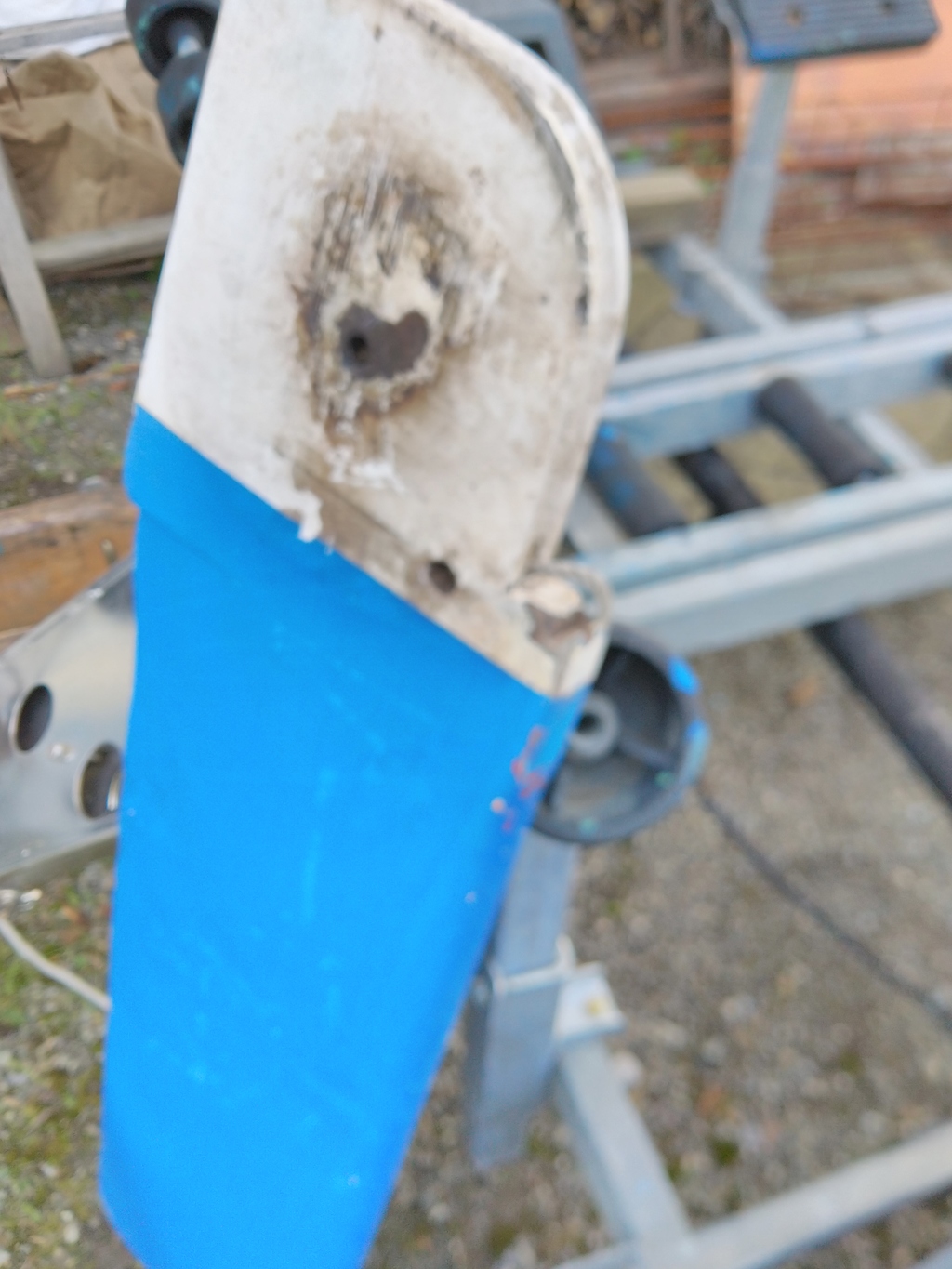

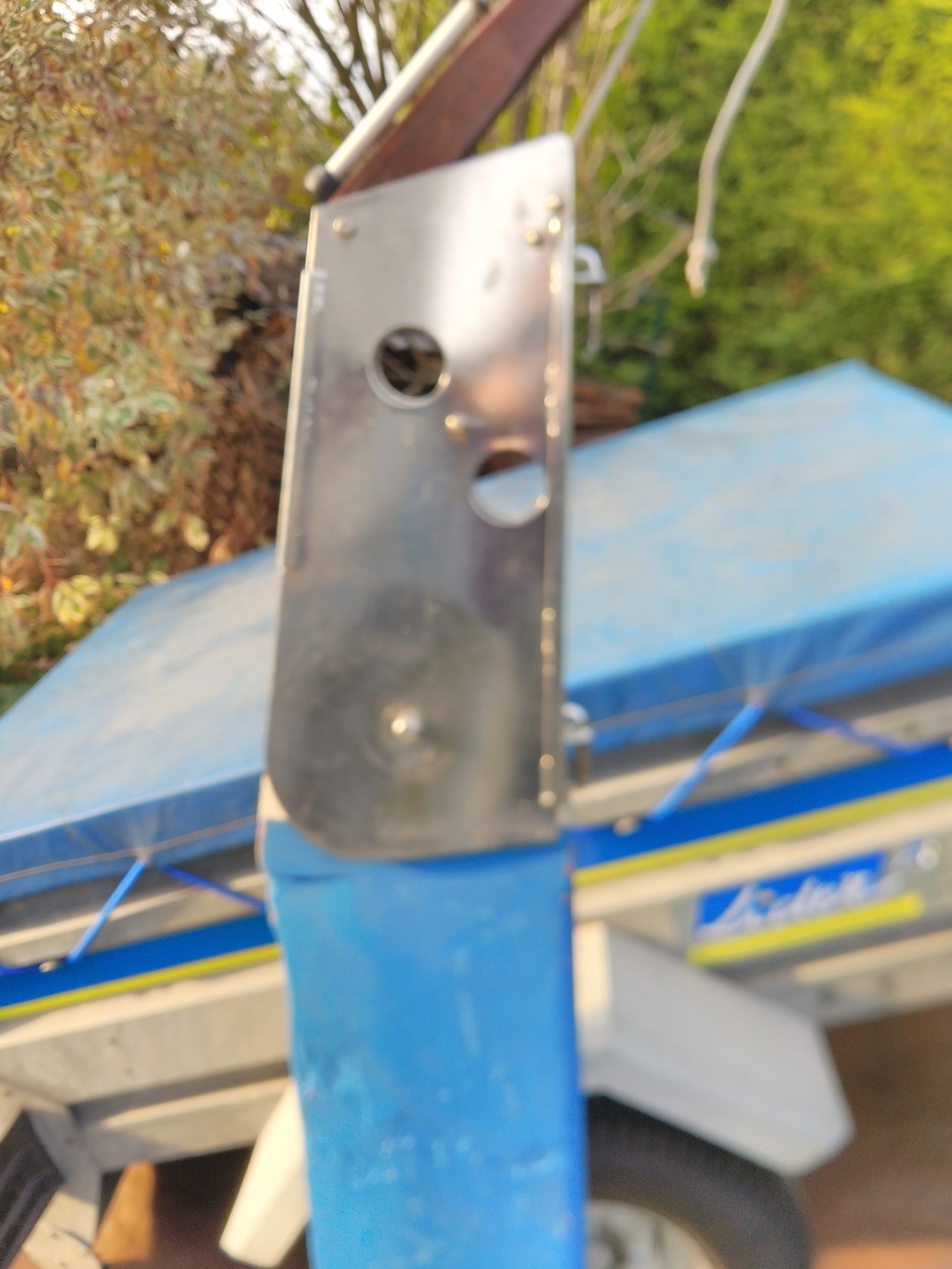

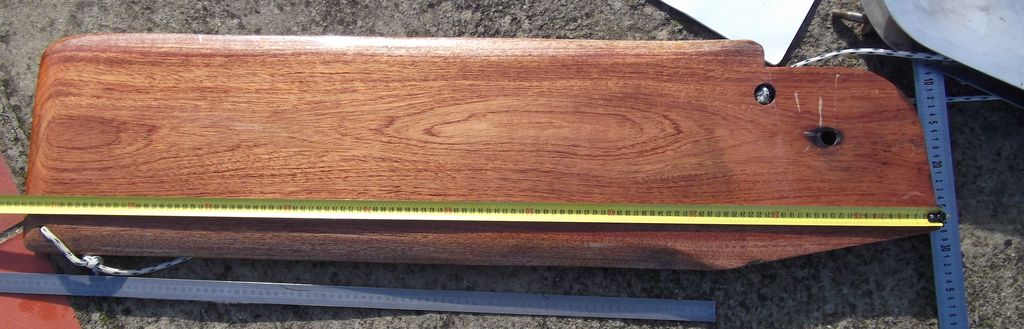

Voici les photos que je possède.

Le safran sur les photos parait très cabossé mais ce n'est pas le cas, même si il n'est pas de toute première jeunesse.

Et au passage si un spécialiste des voiles peut me dire ce qu'il pense des voiles de mon bateau, je lui serais très reconnaissant.


bil56:bien fripées les voiles ! sans vent, pas facile de dire si la forme est bonne ...·le 06 oct. 14:48
06 oct. 2021
0

ok merci
le fabricant de voile de Vannes doit me mettre un ri supplémentaire pour mieux contrôler le bateau si le vent est variable ( environ 100 euros ) il doit en même temps vérifier l 'état et éventuellement me faire un devis .
j avais également posé la question de faire un tourmantin, mais il considère que le foc n'est pas très grand donc inutile la force du pico est dans la GV

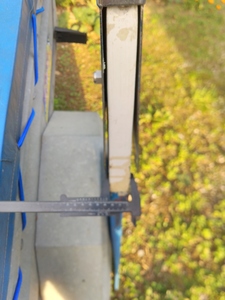

quand vous aurez l'occasion de sortir votre bateau ,l'épaisseur reste importante .
le safran ne semble pas être compensé


MAKUB:Non le safran n'est pas compensé, il ressemble fort à un safran de dériveur de plage·le 06 oct. 13:44
06 oct. 2021
0

Épaisseur recommandée pour un safran : 12% de la corde, soit 31 mm.
Profil NACA 0012, tu trouveras des calculateurs sur le net.


MAKUB:Sur le miens ce n'est pas un profil Naca 0012, c'est disons ... une planche. C'est sûr qu'un Naca c'est mieux.·le 06 oct. 14:01
12 oct. 202112 oct. 2021
0

j'ai un pico plus. j'ai un safran d'origine, mais le bateau est sur le Léman. Je peux t'envoyer des photos ou des mesures. Pas de problème. Je l'ai depuis 40 ans et j'ai fait quelques modifs et aménagements. N'hésite pas cela sera avec plaisir. Il y a aussi quelques points à surveiller avec les années... pas de pataras. Sur le mien ce n'est pas possible compte tenu de la longueur de la bome. Je pense que cela n'est pas utile. C'est étudié pour.


12 oct. 2021
0

JM27
pouvez vous me faire des photos de vos aménagements et de votre safran
est-il verticale ou reste 'il dans le plan incliné de l'arrière ?

Votre barre est elle dure au vent le pico a t'il tendance à sur réagir avec des voiles en bon état ?
MERCI

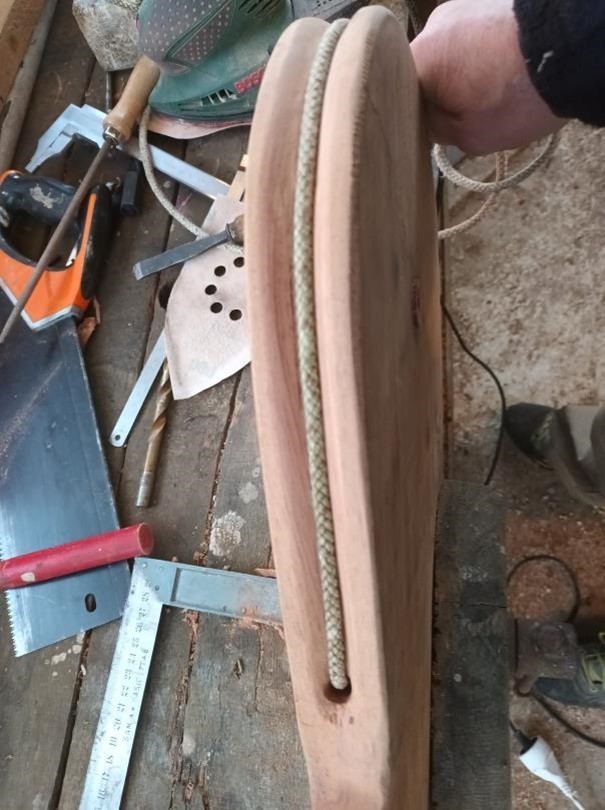

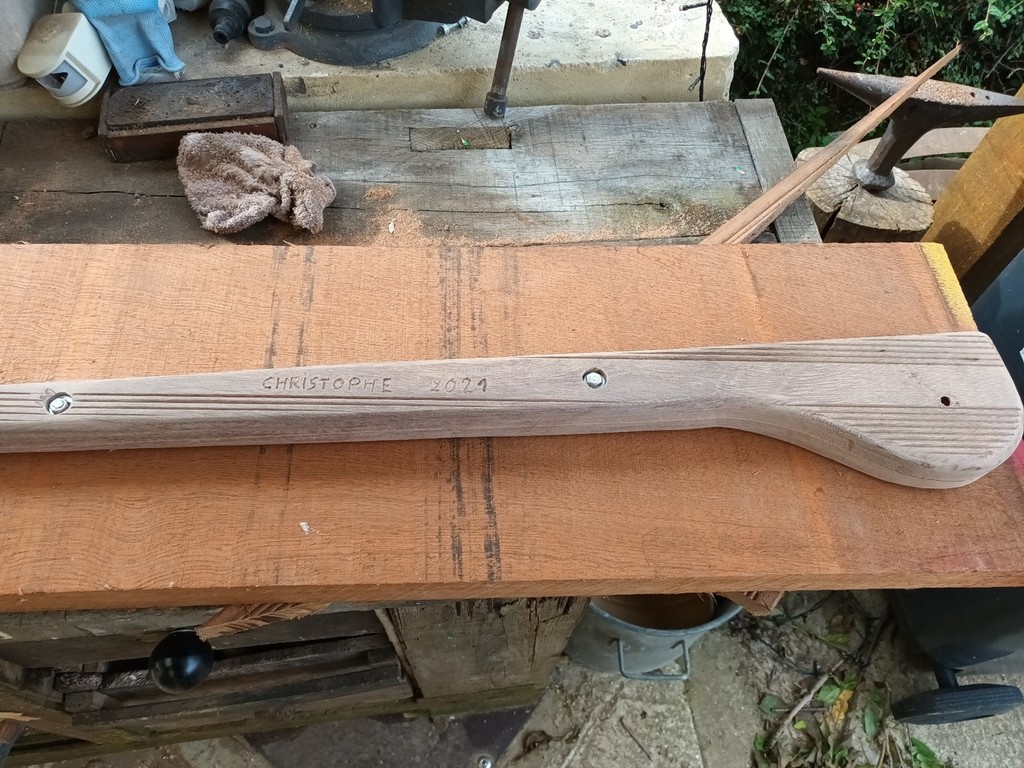

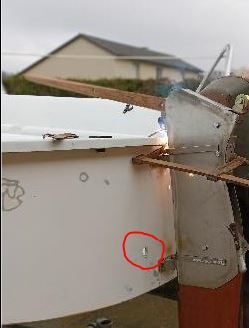

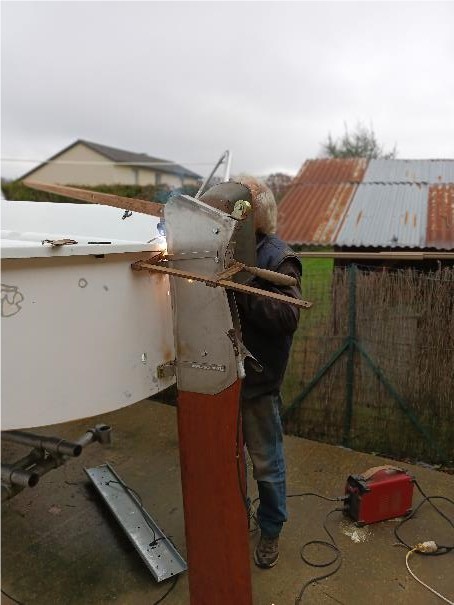

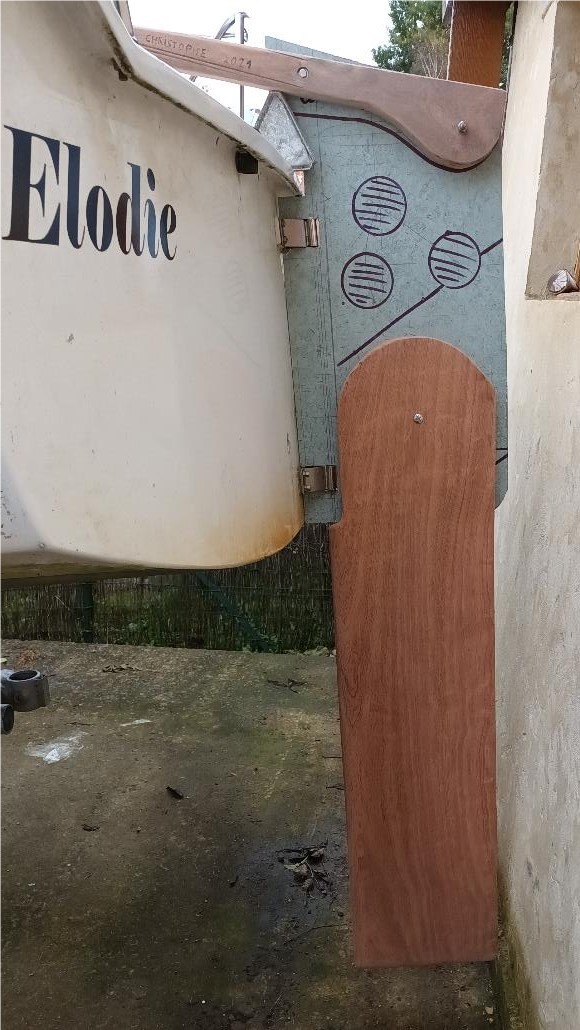

ci joint une maquette d' essai et la barre réalisé avec une latte de plancher


13 oct. 202113 oct. 2021
0

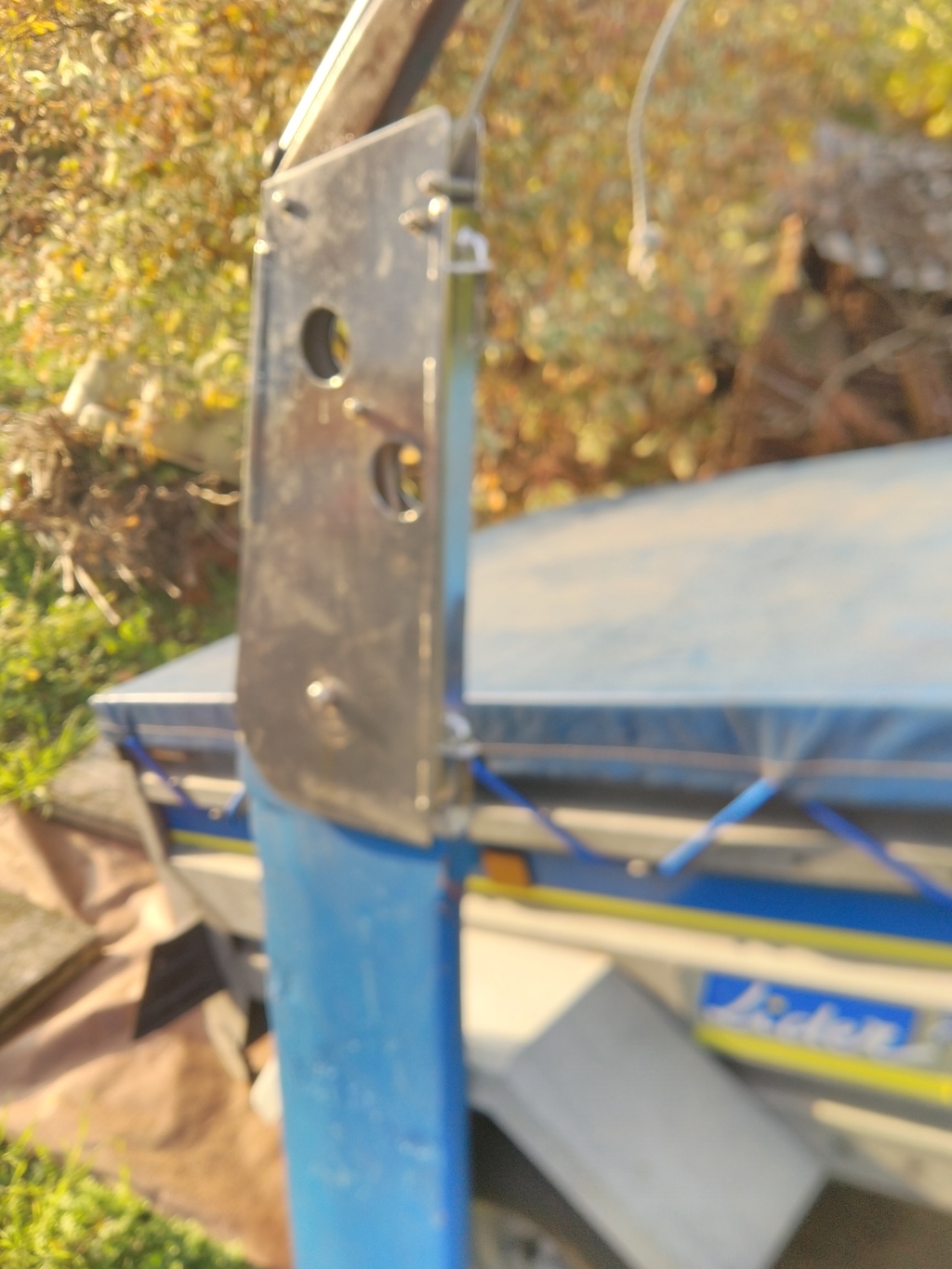

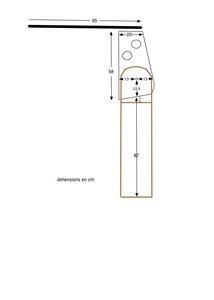

Le safran est plutôt incliné sur l'arrière. je pourrai faire une photo avec le pico sur la remorque et le safran à poste quand je le sortirai début décembre. Il y a un schéma de profil d'origine ici :

La barre est un peu dure quand le vent forcit au près et que le bateau gite bien. On voit naturellement où on s'assoit dans ce cas :). Bande de ris nécessaire, et stick pour la barre. Il faut une balancine.
J'avais refait un safran avec légère compensation et profil NACA, mais avec du mauvais contreplaqué et il a cassé. Mais cela améliorait le comportement. Je le referai avec de meilleurs matériaux.
C'est sûr avec des voiles en bon état cela change tout. mais surtout comme toujours il faut porter la toile du temps. Mais c'est un bateau qui se comporte bien pour sa taille et j'ai étalé (contre mon gré)de gros coups de vent dans des orages . (rafales à force 7). Sauf à être pris par surprise, ce qui peut arriver , surtout sur un lac alpin, faut quand même éviter à force 6 et au delà, évidemment.

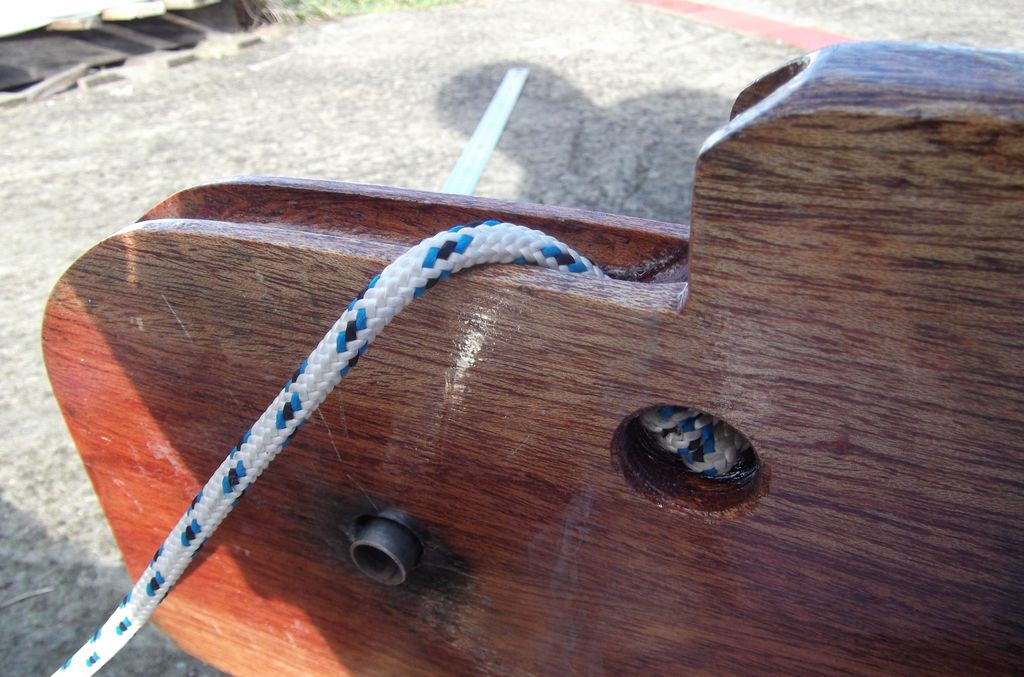

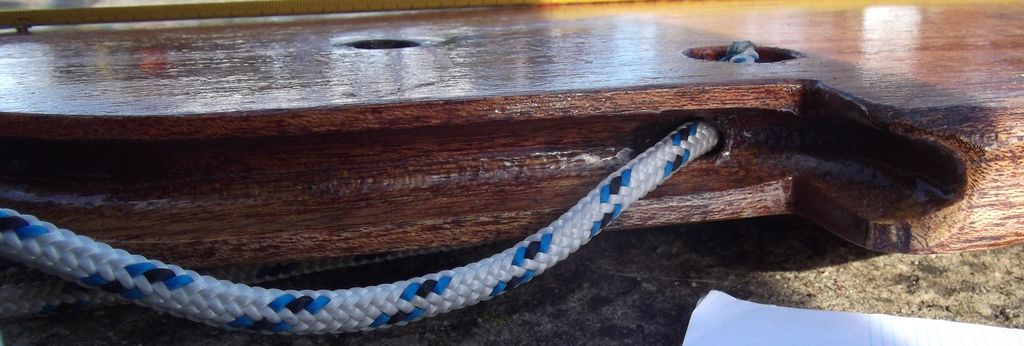

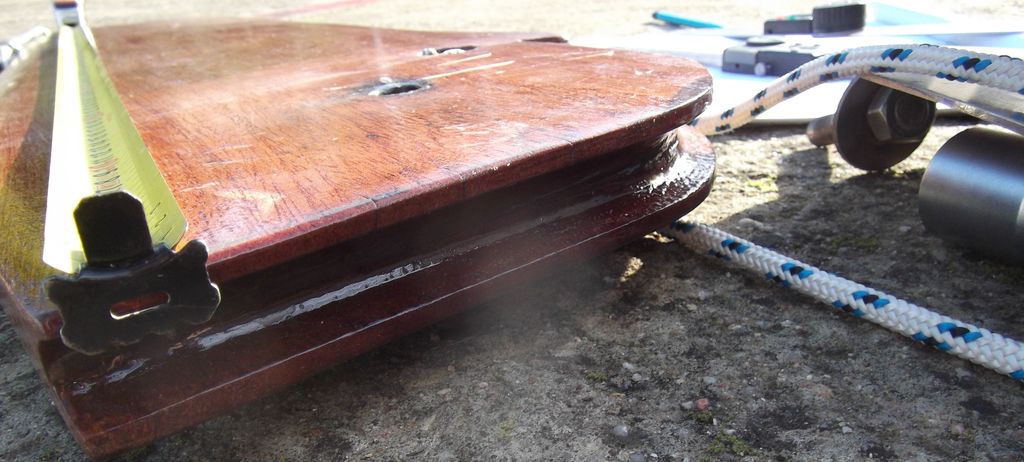

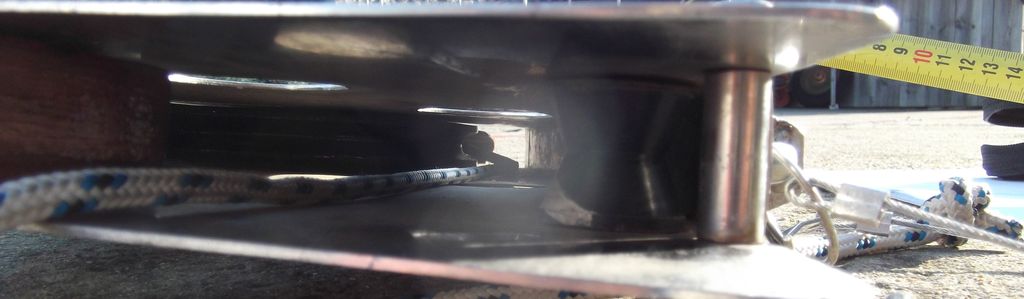

Le safran à une gorge pour le bout qui sert au relevage et un trou pour passer le bout dans le champ du safran. Ce sera plus clair avec une photo, mais je ne pourrai le faire qu'à la fin du mois.
Quelques video de mon pico ici :

ta maquette parait bien partie. Beau travail! de mémoire, l'épaisseur du safran est de 30 mm


13 oct. 2021
0

bonjour merci pour vos commentaire oui une photo de la gorge peut m'intéresser
pour l'épaisseur je suis parti un peu plus épais vu la planche d'origine ,si besoin je pourrai toujours enlever de la matière
bonne journée
