génois : écoute mouflée et Barber sans rails

Bonjour,

Je finis la rénovation de mon bateau qui ressemble à un corsaire. J'aimerais installer un nouveau système d'écoutes de génois sans rail.
Est-ce possible de moufler les écoutes et mettre un système de Barber sans rail (et sans winch)?
Merci pour vos astuces

L'équipage
28 juil. 2020
29 juil. 2020
0

Bonjour,
Tu peux réaliser un système en 3D avec anneaux de frictions.
Tu devrais trouver des schémas sur internet.
C'est utilisé sur les bateaux de régate.


29 juil. 2020
0

Oui, j'avais vu quelques exemples sur les pontons de barbers.
J'ai pigé comment on pouvait faire des systèmes de barbers d'un côté, et comment on pouvait moufler des écoutes. Mais je ne vois pas comment faire les 2 en même temps


29 juil. 2020
0

Perso, c’est ce que j’ai pour mon foc ~10 m2 : écoute de foc en double sur pantoire avec des margouillets (anneaux à friction) et bouts rentreurs.


29 juil. 2020
0

Aurais-tu une photo de ton montage?


29 juil. 202029 juil. 2020
0

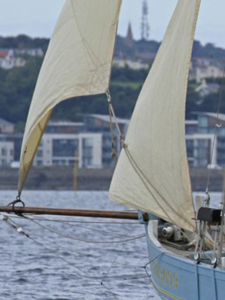

Voili voilou.

La pantoire double fait à peu près 70 cm. Il y a un margouillet à chaque bout. Les écoutes font dormant sur une cadène de hauban, passent dans un margouillet, puis reviennent à bord sur un taquet pour border.

La démultiplication est très efficace. L’inconvénient est le danger occasionné par les margouillets lorsque le foc fasseye (sur les grands voiliers qui ont ce type de montage avec des poulies à la place des margouillets, ces poulies sont appelles faiseuses des veuves, ou plus simplement veuves).


29 juil. 2020
0

Jolie gréement traditionnel !
C'est ton bateau ? Quand tu as dit Corsaire, j'ai pensé au bateau en contreplaqué

enter image description here


29 juil. 2020
0

Merci pour les retours. Je pense qu'il serait possible de s'inspirer du montage visible sur ce post:
www.hisse-et-oh.com[...]point-2


30 juil. 2020
0

Est ce que vous pensez qu'il faut privilégier les poulies ou les anneaux de friction pour ce type de montage?


30 juil. 2020
0

Sur un Corsaire, des anneaux à faible friction (margouillets) me semblent suffisants.


30 juil. 2020
0

Hors sujet et ne répondant pas à la question, je sais : pour 10 m², ni le mouflage ni le winch ne paraissent nécessaires. Une bonne paire de gants suffit...


Lulu2:Pour avoir un mouflage sur mon foc (~ 10 m2), je peux dire que l’apport est loin d’être négligeable pour border à plat, même si ce n’est pas absolument indispensable.·le 30 juil. 2020 19:19
30 juil. 2020
0

Quand le vent forcit je pense que ce n'est pas un luxe d'avoir un peu de démultiplication, surtout si on navigue avec une femme ou des enfants, je pense que ça peut être apprécié


30 juil. 2020
0

Même pour 10m une démultiplication est nécessaire pour border quand le vent monte un peu


30 juil. 2020
0

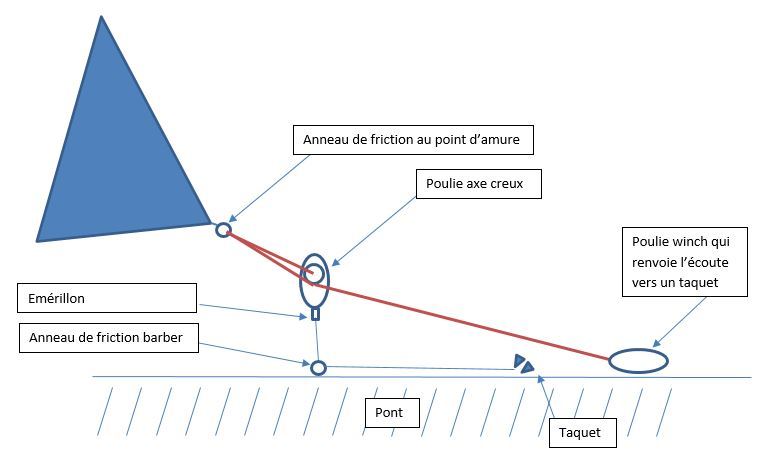

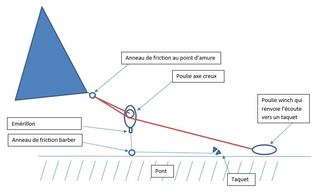

J'ai fait un petit schéma, j'espère que c'est compréhensible.
Ma principale question porte sur la poulie axe creux avec émerillon à laquelle j'ai pensé pour faire le mouflage.
Est-ce qu'on peut faire un noeud de chaise qui passe dans l'axe creux et qui part ensuite vers l'anneau de friction et revient ensuite passer par la poulie de façon classique? Je me demandais si l'axe creux était fait pour cela et si elle pouvait supporter ce type d'usage.
Je pensais ensuite faire passer l'écoute dans une poulie winch, puis éventuellement filoir et taquet.

Merci par avance pour vos avis!


Lulu2:Mon avis, le dormant de l’écoute doit être frappé sur le plat-bord, et non sur la poulie du rentreur. ·le 31 juil. 2020 09:25
31 juil. 2020
0

Au vu du schéma, les angles dûs au mouflage risquent d'imposer une écoute fine pour que ça reste fluide, du coup pas très confortable en main.
Si tu utilise une poulie winch, ce serait peut-être plus confortable de travailler en direct avec une écoute plus grosse ?


31 juil. 2020
0

Je souhaite pouvoir régler le point de tire en longitudinal avec le barber. Je me rends compte qu'avec ce montage, ce ne serait pas possible ou pas optimal.
Si je positionne le barber vers l'avant, le mouflage ne servira à rien si je souhaite reculer le point de tire (or c'est dans ces cas que l'on souhaite de la démultiplication)
Si je positionne le barber vers l'arrière, je perds tout son intérêt car pas possible de fermer la chute.
Pour pouvoir régler en longitudinal le point de tire, il faudrait peut-être 2 barbers: 1 à l'avant et 1 à l'arrière reliés à l’émerillon de ma poulie?
Pour l'écoute de génois, je pensais partir sur du 10, ça me semblait correct pour les mains?


31 juil. 2020
0

Le barber va servir au réglage longitudinal, mais pour aller jusqu'au bout du concept et pouvoir rentrer le foc il faudrait ajouter un in-hauler (rentreur) avec des anneaux de friction jumelés par exemple.
