Gabarits fabrication safran

Une méthode facile ??,sans matos pour avoir les gabarits pour me fabriquer un safran 90 × 30 cm .
Naca 0012 .il paraît que c'est bien.
Je peux le fabriquer au jugé mais autant essayer d'être performant.
Merci..

L'équipage
26 fév. 2021
26 fév. 2021
0

airfoiltools.com[...]r/index

Tu imprimes à l'échelle et ça te fait ton gabarit.
Autres méthodes si tu pars d'un panneau plan :
- tracer des courbes de niveau par pas de 1 mm et enlever la matière à la défonceuse, en commençant par les passes les plus profondes, puis lisser à la ponceuse.
- percer des trous à la bonne profondeur en utilisant un forêt à bois avec une butée d'arrêt (un moceau de domino électrique), et ensuite enlever la matière avec les outils qui vont bien (rabot électrique, ponceuse, défonceuse) jusqu'à faire disparaitre les trous.


26 fév. 2021
0

Pas mal tes méthodes pratiques.
Je vais voir airtools. Si j'y arrive.
Merci


26 fév. 2021
0

Ok boss,
Reste plus qu a trouver une imprimante ad hoc...


26 fév. 2021
0

Si tu as une imprimante A4, tu peux imprimer le dessin sur deux pages


26 fév. 2021
0

une fois tracer le gabarie on peut mesurer la profondeur a enlever a chaque épaisseur de la lame de la scie circulaire ..et on modifie la profondeur a chaque coupe ... puis un coup de ponçeuse pour supprimer les nez de marche


FredericL:C'est plus simple de récupérer directement le tableau de cotes. ·le 26 fév. 2021 19:31
26 fév. 2021
1

Plus simple, si tu as une défonceuse, tu as la forme tout de suite :


Calypso2:excellent ·le 26 fév. 2021 19:34
FredericL:Pour que ce soit tout de suite, il faut aussi avoir les gabarits. ·le 26 fév. 2021 21:22
totor:Oui , bien évidemment. Quand je disais"tout de suite", c'était pour dire " sans beaucoup de finitions à faire après découpe".Comme en sortie de CNC, quoi...Il y a bien sûr de la préparation avant, la pièce ne tombe pas du ciel toute faite 😁. Mais la courbe du gabarit est relativement facile à dessiner : c'est la courbe du profil choisi + la hauteur de la fraise ( à la perpendiculaire de la tangente de la courbe, si tu vois ce que je veux dire). Quand une est faite, on reproduit les autres à la fraise à copier.De toute façon, si on prend une autre méthode et qu'on veut avoir un profil propre , un gabarit de vérification ne sera pas du luxe (le négatif du profil choisi , pour voir creux et bosses).Donc dans les deux cas, il faudra un gabarit, a mon humble avis bien sûr.·le 26 fév. 2021 22:14
26 fév. 202126 fév. 2021
0

autre methode : on debite des lattes de 1cm d'épaisseur et de largeur suivant le profil puis on colle le tout et on rabote egalement les nez de marche ..
c'est un peu plus long mais gros avantage sur 30cm en mettant les filets du bois en quinconce a chaque pli le safran ne partira pas en vrille .

et si l'on est tres pointilleux on serre les lattes par deux ou trois tiges filtées sur la hauteur de 90cm alors là on a un safran pour la vie


FredericL:Je ne suis pas sûr que tu aies essayé cette méthode...·le 26 fév. 2021 19:35
Calypso2:c'est d'une certaine maniere celle de Totor au dessus et c'est celle que l'on trouve sur certains des bateaux de Harlé ·le 26 fév. 2021 20:00
FredericL:Les lattes contrecollées oui, c'est une excellente méthode, mais pas avec des lattes de 10 mm d'épaisseur et à la largeur finale du profil. ·le 26 fév. 2021 20:09
Calypso2:on doit mal se comprendre , comme a fait totor au dessus au lieu de 10mm ou peu fait 20 ou 30 mais ça va étre d'autant plus de bois a enlever je parle de methode ... j' en ai vu quelque uns fait ainsi et qui avait de l'age , m^me un avec des essences differente ·le 26 fév. 2021 20:14
totor:La photo postée ne vient pas de mon atelier, mais de ce fil pour un safran de J30.Vous pouvez trouver plus de photos avant/après ici :j30.us[...]-s.html Ceci dit, oui, on peut coller des plus petites lattes sur le bord de fuite , sans toutefois faire trop fin ( il faudra une certaine tenue des lattes pour le collage, et faire gaffe à l'alignement).Le principal avantage est de ne pas voir le bois précieux et cher finir en copeaux ! Sinon, avec des lattes de la même épaisseur, le collage est facilité. Pour la suite, on peut passer un coup de défonceuse en suivant le gabarit tous les 20/30cm pour faire des repères, et dégrossir au rabot électrique, ça va vite aussi. On finira tranquillement à la défonceuse +gabarit pour avoir la forme finale.·le 26 fév. 2021 20:57
FredericL:@calypso : j'ai repris les termes de ton message initial. Si j'ai bien compris, tu veux coller 30 lattes de 10 mm d'épaisseur pour faire un profil de 300 mm de corde, et que la largeur des lames corresponde à l'épaisseur du profil à l'endroit où elles seront collées, se sorte qu'il n'y ait qu'à raboter ou poncer les marches d'escalier. Coller 30 lattes c'est beaucoup de boulot, et bien les aligner encore plus, surtout que l'époxy frais ça glisse bien. Avec des morceaux de 50 à 60 mm, ça fait 5 ou 6 fois moins de collages. Quant au bois à enlever, si ce n'est pas la défonceuse, c'est la scie et la raboteuse qui feront de la sciure et des copeaux. ·le 26 fév. 2021 21:05
26 fév. 2021
0

.D apres vos experiences, le profil 0012 convient il pour un petit safran de 92 x 30 cm ??
Cest un safran additionnel pour regulateur d allure.
Merci


26 fév. 2021
0

0012 très bien pour les safrans, angle de décrochage élevé.
Safran additionnel = 2ème safran ? Sinon un dessin est bienvenu. Quelle taille de bateau ?


lolapo:Ça y est , j ai les gabarits sur carton.Pour l Airex , la ou je suis , ça va etre un peu plus difficile a trouver.En tout cas , les choses avancent.Le safran sera comme celui de l Hydrovane mais bien plus leger.Style proto. Reseau au compte goute et ne peux envoyer de photo.·le 26 fév. 2021 22:06
FredericL:Si tu ne trouves pas d'Airex, tu peux mettre des lattes contrecollées comme ci-dessus en bois assez léger, genre red cedar ou samba. S'il n'y a pas de pb de tirant d'eau et de résistance de mèche, je ferai le safran un peu plus long avec une corde plus courte, genre 250x1000. ·le 26 fév. 2021 22:25
26 fév. 2021
1

Et tu mes une latte cylindrique dia 8 ou 10 en polyester sur le bord d'attaque


lolapo:C'est exactement ce que je compte faire + latte plate pour bord de fuite.Le voilier est 39 " bisafrans.·le 26 fév. 2021 22:06
totor:C'est pas con, ça... 👍( Pour Tizef 29 et Lolapo )·le 26 fév. 2021 22:08
26 fév. 202126 fév. 2021
0

Salut Olivier

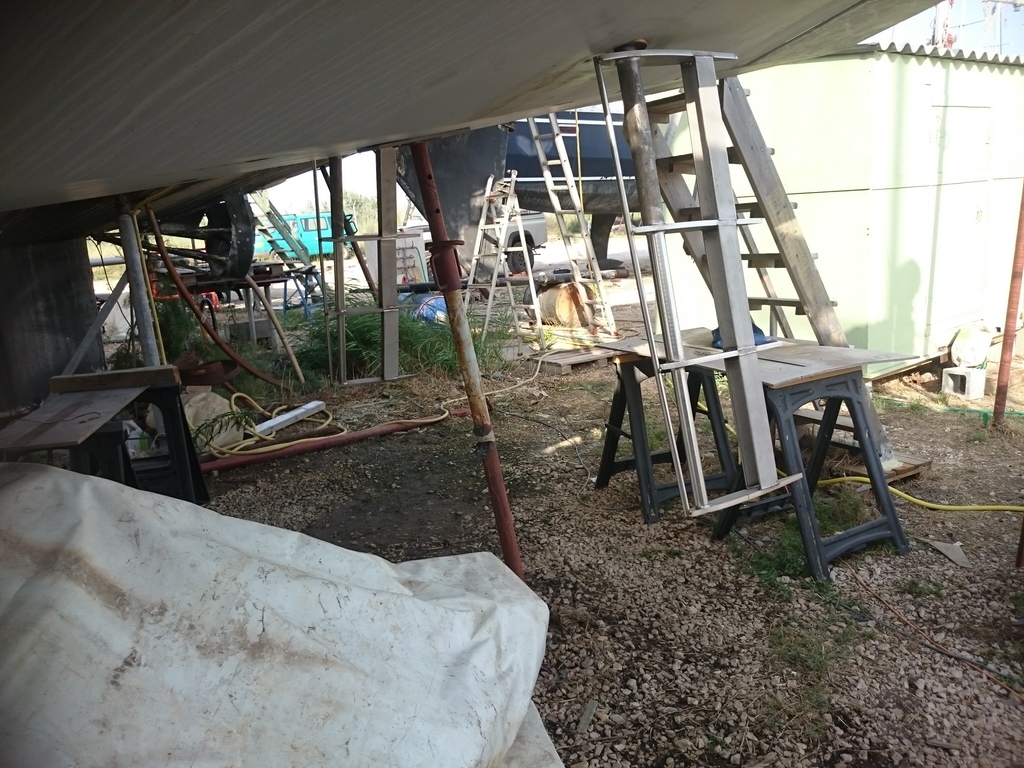

C'est marrant le coup de la latte et du rond,j'ai fait de même sauf que les safrans sont en inox...même chose pour la quille,mais en acier.
Oui naca 12 avec en bas un naca plus fin pour être dégressif.
Sur les safrans j'avais calculé 4 étages de gabarits,et vérifié les profils naca sur le site de Jefa.
Après avec un pote on avait fait les plans numériques des gabarits grâce au logiciel gratuit de Dassault,on était arrivés au même résultat mais bien plus précis.
Il est dispo sur leur site mais au bout d'un an je crois il faut payer pour le conserver.(draftsight il me semble de mémoire pour mettre les côtes en 3D )
Je ne sais pas si on peut faire ainsi pour du composite,border sur les gabarits pour fibrer ensuite,faut la mèche en place déjà et mousser mais je ne sais pas si c'est indispensable ?
Tu nous diras l'efficacité...
Mes safrans font 900x 400 de mémoire, pour ton regul tes dimensions sont peut-être un peu fortes ?
J'ai enfin mon troisième petit safran (inox aussi)trouvé sur le bon coin pour mettre derrière l'hélice mais je n'aurai pas le temps de le mettre en place pour cet été.
Bon bricolage !


lolapo:On va y arriver....Pour l'instant : pas d atelier , pas de courant mais je suis un peu pirate quand il le faut...·le 26 fév. 2021 22:49
26 fév. 2021
0

Bonjour Lolapo

Autre piste dans certaine menuiserie ou agenceur tu trouveras une défonceuse sur trois axes à commande numérique. Il te mettra en forme un pain de mousse ou autre au poil reste plus qu'à
faire la stratifications.

Le Moko
