FROID DEVANT

TEMOIGNAGE.
Je tenais à faire par d’une expérience relative au problème du froid en région tropicale.
Les habitués du site connaissent je pense les propositions de TILIKUM dans ce domaine.
Il y a un an donc, étant basé au Marin, j’ai fait appel à ses services. Il a été convenu que je réalisais la partie compartiment et qu’il s’occupait de la partie froid.

J’ai donc réalisé un compartiment de 45 litres de capacité, avec ouverture sur le dessus.
Il est constitué d’une enveloppe de contreplaqué marine de 8mm pour l’extérieur et 8 mm pour l’intérieur. L’isolant inséré entre les deux enveloppes est constitué de 8 cm de mousse PU.

La partie froid est bien décrite sur le site réfrigération marine.

Me concernant il a été installé le plus petit évaporateur disponible.

Sur le plan des résultats, les chiffres sont les suivants :
Thermostat au minimum, température intérieure 3°
Consommation sur 24 H mesurée à 25 ampères.

Je suis alimenté uniquement par deux panneaux solaires qui produisent au maximum 8 ampères par heure. Je suis ainsi entièrement autonome en énergie.
Les seules contraintes sont le dégivrage journalier de l’évaporateur afin d’améliorer le rendement.
Il faut tous les deux mois nettoyer le circuit avec du vinaigre d’alcool.
Suivant la qualité de l’eau il faut également nettoyer le filtre à eau de mer. (15 jours à 2 mois)
Coût total de l’installation (caisson et partie froid) : 2000 €

Je tenais à témoigner de cette expérience car la plupart de mes voisins ou bien n’ont jamais du froid acceptable (ni de glaçons bien sûr) ou bien s’ils sont raccordés au secteur ont le frigo qui tourne en permanence.

Le froid sous les tropiques c’est possible. Cela a un coût c’est sûr, mais quel plaisir d’être autonome et d’avoir (entre autre) sa bière à 3° et les glaçons pour le pastis.
Jean-Claude

L'équipage
27 nov. 2007
27 nov. 2007
0

combien il te donne tilik :-D ?
parce que ça peut m'interresser aussi :-p

28 nov. 200716 juin 2020
0

Ça... c'est sympa ! :-)
A classer dans la rubrique "un client content, c'est mieux qu'un client pas content" ! :-)

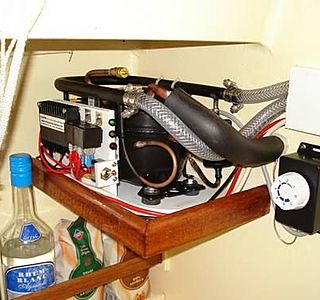

Faut quand même dire que Jean-Claude a fait un super bon boulot avec la construction de la glacière, avec la petite étagère sur laquelle je n'ai eu qu'à poser le groupe, sans passer par une séance de yoga...

Bien isolée, la glacière participe en grande partie au bon rendement de l'ensemble !

Comme le prouve la photo, pas de problème d'accès pour un éventuel SAV... :-)

[color=blue]_/)[/color]

28 nov. 2007
0

chapeau
et c est meme joli a regarder !
vincent

28 nov. 2007
0

et à coté
bien sur , la bouteille de Rhum et de Pastis ;-)

28 nov. 2007
0

pas bon,
le pastis dans le froid! il cristalise....

28 nov. 2007
0

Il est pas au froid !
Par contre, il est juste à portée de glaçons !:alavotre:

28 nov. 2007
0

le site de Tilikum
yaghan, va lire le site de Tilikum. Tu verras qu'on utilise ue pompe 24V alimentée en 5V, débitant 2-3 litres / minute, consommant 0.3 environ pendant 1/4 du temps, soit 2.5 Ah/jour.

28 nov. 2007
0

Refroidissement à eau de mer ...
... pour de tels refroidissement à eau de mer, naturellement le groupe froid est spécifique pour avoir l'échangeur ad hoc ... par contre, la pompe à eau, et l'énergie qu'elle dépense 24/24 rentre directement dans le rendement de l'ensemble (qui parait trés bon ici) ... quel type de pompe monte-t-on sur de telles installation, ou sur les BD35 ou BD50 ? Elles doivent être fiable, robuste et peu gourmandes ...

28 nov. 2007
0

des pompes
24v à clapets

28 nov. 2007
0

24V ...
... et en 12, il n'y a rien ?

28 nov. 2007
0

J'essaie de suivre ...
... et de comprendre !
- Quand tu dis que l'important est de bien refroidir durant le passage dans le condenseur ... j'en déduis qu'il faut donc, à échangeur donné vendu avec le bloc froid BD35 ou BD50, tirer un max de calories, donc avoir un débit mini donné ... exact ?
- Coté pompe à eau (donnant ce débit), tu alimentes une pompe FLOJET 24V en 5V ... soit un débit (lié à la vitesse de rotation, elle-même directement % à la tensio) de 2,5 l/mn ...
Question : quite à alimenter en 5V, pourquoi partir de la pompe en 24V-12l/mn et pas celles à 12V-6l/mn toujours alimentée en 5V ... ce qui donnerait le même débit ?
Enfin : pour passer de 24 à 5V ... tu mets un transfo ?
@+

28 nov. 2007
0

Effectivement ...
... je ne connais pas spécifiquement la FLOJET 12V-6l/mn ... c'était pour illustrer ma question ... qui tient donc toujours : pourquoi partir d'un pompe 24V ?
Coté alimentation électrique de l'ensemble, je comprends que tu parts du tableau en 12V et coté Groupe Froid, tu alimentes en // le groupe DANFOSS d'un coté (acceptant 12V) et ton alim à découpage de l'autre poru la pompe Eau de Mer ... c'est çà ?
Par contre, je vais chercher que sont ces alimentations à découpage ... je présume que c'est un abaisseur de tension par découpage numérique ... mieux que les transfos ? ... surement si tu l'as choisis, surement un meilleur rendement ? Est-ce exact ?
Je vais aller fouiller à nouveau sur ton site et je reviens sur le fil ... histoire d'essayer de ne pas poser des questions dont les réponses sont sur ton site ...

28 nov. 2007
0

Que le bateau soit en 12 volts
ou en 24 volts, le groupe et la pompe sont les mêmes. Sa consommation ? Anecdote :

Même avec une pompe 24 volts alimentée en 12 volts, qui consomme environ 1 ampère c'est quand même rentable : A bord d'un bateau américain équipé d'un groupe froid avec double condenseur air et eau, je demandais au proprio pourquoi il ne faisait pas tourner sa pompe... il me répondit qu'elle consommait 1 ampère. Je lui ai fait alors la démonstration, pince ampèremétrique à la main qu'il avait tord :

  • Conso compresseur + ventilo = 5 A
  • Conso compresseur + ventilo + pompe = 6 A... quelques minutes et ça s'est stabilisé à 4 A.
  • Arrêt de la pompe = 3 A... quelques minutes et c'est remonté à 5 A !

Ce qui est important, c'est la température en sortie du condenseur, bien refroidi la pression baisse, et l'intensité avec.

Perso, j'utilise une pompe Flojet 24 volts 12 l/m que j'alimente en 5 volts, suivant la longueur des tuyaux et la hauteur de pompage la conso est entre 200 et 300 mA... et en silence.

Pour un bateau en 24 volts, la conso de la pompe est entre 100 et 150 mA...

[color=blue]_/)[/color]

28 nov. 2007
0

Euh...
Je ne connais pas la pompe 12 volts 6 l/m...

Pour le 5 volts, j'utilise une alimentation à découpage que je peux alimenter entre 9 et 36 volts... que j'alimente donc en 12 ou en 24 volts suivant les bateaux.

Et comme les compresseurs Danfoss sont bi-tension, on a le même groupe dans les deux cas.

C'est bien pratique pour la gestion du stock ! :-)

[color=blue]_/)[/color]
