fixation petit portique sur balcon

j'envisage d'installer un petit portique(simple tube cintré à angle droit entre les 2 balcon AR de mon voilier).
Que me conseillez-vous comme fixation?
Existe-t il d'autres moyens que la soudure?
Je pense à fixation par étriers.(
Merci par avance pour vos contributions
pm
ps: vos photos illustratives sont les bienvenues

keltia d'eux

06 mai 2008

Tous
Non lu

info Bonjour Bonjour, J'en suis à mon deu... ---07 mai 2008

photos oui! je suis preneur STP merci par a... keltia d'eux08 mai 2008

localisation je suis dans le finistère.Je te r... keltia d'eux08 mai 2008

Egalement interessé par les photos Ce serait m... penloch08 mai 2008

je suis egalement interressé par les photos de... girouette08 mai 2008

photos je suis aussi intéressé par des photos... antares08 mai 2008

portique OK Je fais les photos sous tous l... ---08 mai 2008

photos et explications Bonjour Les dimensio... routesdularge16 juin 2020

---

07 mai 2008

info
Bonjour
Bonjour,

J'en suis à mon deuxième portiquesuite à la vente du premier avec le bateau précédent!!

Le premier était sur un first 38 et le second que j'ai terminé cet été est sur un sun charm 39.

Sur le premier, que nous avons utilisé en année sabbatique, j'avais fait très costaud (trop?) et donc beaucoup (trop!)plus lourd que l'actuel portique.

Cette fois ci, expérience aidant, j'ai fait beaucoup plus simple.

Tube diam 25, platines de fixation tout prêt (platines de balcon) achetées chez ridding et dafrodis en me débrouillant pour que tout cela corresponde avec une inclinaison standard (60°, 45 ou 30°)

Je mets derrière mon annexe (avec le moteur 5cv quand on n'est pas en nav) et il y a dessus panneau solaire et radar.

J'ai fait les soudures à l'arc et peinture blanche comme le précédent après passivation.(il est possible je pense de faire la même chose sans soudure avec plaques de renforts bien placées et boulonnées)

Reprise par des "traverses" sur le balcon arrière pour "stabilisation latérale" du tout.

Prix de revient: 500 euros terminé complet.(en comptant la tôle qui ce qui m'a couté le plus cher!!)

J'ai les photos du premier et du second qui est identique(au niveau forme) mais en beaucoup plus léger sans les "rebords" en haut mais démontable car j'ai du le transporter des landes à BArcelone puis assemblé sur place à Barcelone (2 montants+ traverse)

Je peux envoyer des photos du second et détails
si cela peux t'interesser.

Je ne prétends pas que cela soit parfait mais expérience aidant, j'ai évité certaines erreurs par rapport au premier mais je répond en fonction de ma propre expérience.

Je ne sais pas où tu te trouve mais il me reste pas mal de tôle et du tube, tout cela se trouve juste en dessous d'arcachon (étang de cazaux)

Cordialement,

J-F Lecarpentier

Répondre

keltia d'eux

08 mai 2008

photos oui!
je suis preneur STP

merci par avance
PM

Répondre

keltia d'eux

08 mai 2008

localisation
je suis dans le finistère.Je te remercie pour ta proposition de matériel. c'est très sympa. je ne passe pas dans la région pour l'instant (j'ai peut-être un copain qui travaille ds le sud ouest (il est commercial)
Mais dans un premier temps quelques photos m'aiderons bien.Si tu peux me les adresser cela me permettra de "prendre des idées" pour lles adapter à mon canot' (9,50m en alu/ OVNI31)
Merci par avance
PM

Répondre

penloch

08 mai 2008

Egalement interessé par les photos
Ce serait même bien de les mettre à dispo dans un dossier preparation/ matériel ( ceci pour le webmaster) .

Répondre

girouette

08 mai 2008

je suis egalement
interressé par les photos de ton montage qui a l'air plutot simple.
D'avance merci de me les envoyer

Répondre

antares

08 mai 2008

photos
je suis aussi intéressé par des photos si c'est possible de me les envoyer

Répondre

---

08 mai 2008

portique
OK

Je fais les photos sous tous les angles et de détail ce week end et je prépare un petit commentaire avec en essayant d'être le plus précis possible.

Cordialement

J-F Lecarpentier

Répondre

routesdularge

11 mai 200816 juin 2020

photos et explications
Bonjour

Les dimensions sont :

hauteur 1,90m

largeur 2,60m

Comme je l'avais dit précédemment, si je me pends (76 kg) au millieu du portique il y a alors une
légère flexion contrairement au précédent qui ne bougeait pas mais était (à mon avis ) beaucoup trop lourd inutilement.

De plus, je devais pouvoir le transporter démonté jusqu'à Barcelone.

Les photos sont un peu sombres car il faisait un vrai temps bretons (ou normand) hier samedi à Barcelone.

J'ai commencé par faireun gabarit en bois avec des barres de bois du diam adéquat pour les montants en remplaçant
la tôle par une plaque de CTP et la traverse au niveau du balcon par une laque de CTP qui venait poser dessus(le balcon)(croquis)

Ensuite, il suffit de régler et l'inclinaison et l'écartement des deux pieds de fixation pour que ça colle avec
un angle de 60° ou de 30° ou de 45°.

En fait, le mieux est de d'avoir une petite idée de cet angle, de commander les platines et de faire l'éssai avec
le gabarit en bois et les platines en place sur les barres de bois.

En jouant sur l'écartement des deux barres et l'inclinaison de l'une par rapport à l'autre, il est toujours possible d'obtenir l'angle désiré.

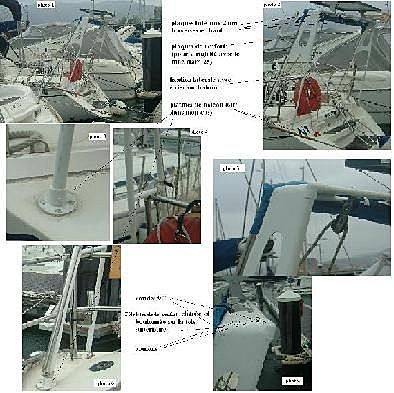

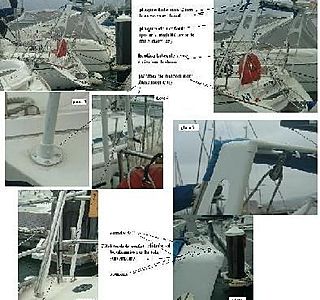

Le tout est ensuite coupé en gardant quelques centimètres de marge pour les deux montants que j'ai recoupé une fois sur place de façon
à ce que la traverse soudée vienne exactement poser sur le balcon.(photos 4 et 6)

La jonction montants-traverse haute est faite avec des coudes à 90° et j'ai plié la tôle latérale qui vient recouvrir la tôle de la traverse
supérieure et est boulonnée dessus(en plus des coudes).(photos 5 et 7)

Les soudures ont été faites à l'arc puis meulage pour les rendre imppécables et passivation (deux fois)

et enfin deux couches d'antirouille (inutile?) puis deux de blanc.

Le tout a été ensuite assemblé sur place en 2-3h et avec des contre plaques que j'ai faites cette fois en CTP 20mm.
(on peut aussi mettre CTP 8mm+plaque inox)

J'ai mis le CTP car la forme intérieure n'est pas tout à fait plane et le CTP est moins "agressif" aux arêtes que l'inox.

Je ne me souviens plus du poids final exactement mais c'est de l'ordre de 20 25 kg et supporte sans problème radar, panneau solaire et l'annexe

sans le moteur en petite navigation (sinon, je la remonte) et le moteur si nécessaire au mouillage (moteur 5cv 27 kg+annexe 2,65m)

Bref, il y asuremment des solutions plus pro mais j'ai fait avec mes moyens et mes compétences car je ne voulais pas payer ni main d'oeuvre pour la soudure ou autres tâches.

Prix de revient env 500euros avec tôle 2mm et tubes diam 25mm

Je reste à votre entière disposition si certaines explications ne sont pas claires ou confuses.

Je peux envoyer le croquis et la photo plus nette mais elle dépasse 50ko

Cordialement

J-F Lecarpentier
