fixation panneaux solaires sur portique????

Hello,
Je suis preneur de toute info (photo, plan, ...) pour fixer 2 panneaux sur un tube inox de 40,2 de diamètre.

En fait de portique, ça sera uniquement UN tube transversal.

Je veux quand meme un système solide car 2 panneaux de environ 1mx0,6m

Ca vous parrait faisable??

L'équipage
23 avr. 2016
23 avr. 2016
0

J'ai fait ça, mais pour un seul panneau, pour deux, ça risque d'être juste en dimension et en résistance...
cata.iroquois.free.fr[...]ol.html

23 avr. 2016
0

Du coup ce qui m'intéresse c'est comment tu as fixé le tube sous le panneau par rapport au plat qu'on voit sur le photo en haut à droite

23 avr. 2016
0

une simple bride?

23 avr. 2016
0

Bonjour,

Pour ma part, j'ai fixé mon panneau sur mon seul tube avec des plaques inox.

Le panneau est fixé( isolé par des rondelles plastiques pour isoler l'alu de l'inox) sur les plaques inox et les plaques sont fixées sur le tube inox à l'aide de cadenes inox de la taille du tube, vent à plus de 50 noeuds (au port) rien a bougé.

Cordialement.

23 avr. 2016
0

Salut, j'ai fixé un grand panneau sur un tube avec 2 brides pour roue jockey de remorque que j'ai soudé sur deux tubes carrés fixés sur le panneau. Solide et orientable, ça a pas bougé apres une transat un peu musclée.

0

2 petits mâtereaux verticaux en inox soudés sur le tube principal , 2 diabolos de planche à voile et tes 2 panneaux sont orientables à 360 ° avec des garcettes

23 avr. 2016
0

ouah
en planche on arrive à casser les diabolos
faut avoir confiance :D

24 avr. 2016
0

Hello babouch,

Si tu as un panneau solaire de ... 4m2, c'est vrai qu'il y a un risque.

Amicalement.
FX

23 avr. 201616 juin 2020
0

en voila une de fixation
il y a deux ans j'ai pris 75nds au mouillage de maccinagio
avec des rafales qui descendaient de la montagne
c'est toujours là
alain

23 avr. 2016
0

Salut Alain , j'avais eu ton info sur les colliers PLASTIMO modifiés et c'est bien ce type de fixation que je cherche mais mon tube fera 40,2mm de diamètre et c'est pas courant dans ces tailles...

Bref, je cherche encore...

24 avr. 2016
0

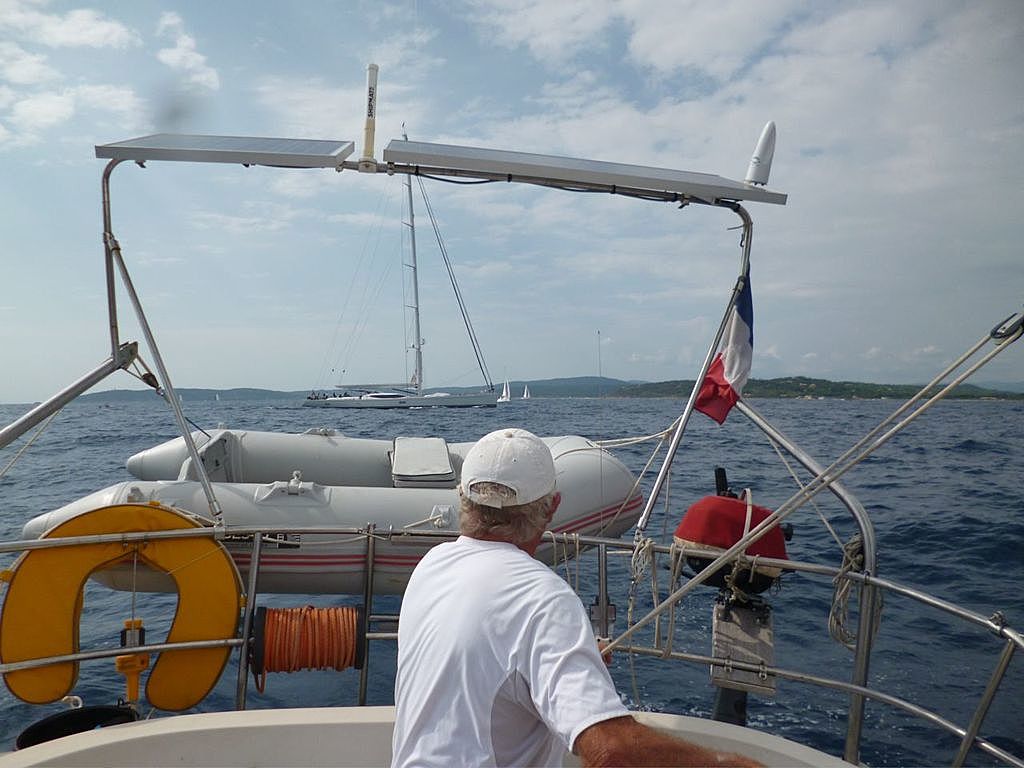

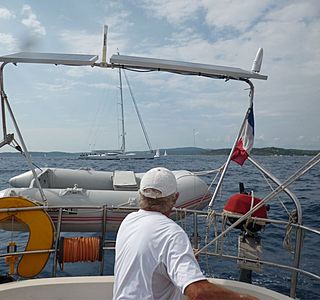

Mon portique est un tube inox de 60mm.
Dessus sont fixés 6 profilés Alu 40x20mm de 1 m de long.
Ils sont fixés perpendiculairement par des U (ou brides) réalisés en tige filetées inox cintrées autour du tube et qui passent à travers les profilés.
Les panneaux (5x50W) sont fixés sur les profilés 40x20.
Cela fait 12 ans que c'est en place.

24 avr. 2016
0

OK profilé de 40x20 ça plaisante pas.
Bride en U en tige filetée : en plus ça assure le grip autour du tube.
Simple, facile à approvisionner : je crois que j'ai trouvé ma solution
Merci Caracolito :pouce:
