fixation panneau solaire

Bonjour, ayant un aquila je me demande quel système adopter pour fixer un panneau solaire: je ne pense pas qu un portique soit des plus élégant sans compter qu il n y a pas beaucoup de place pour le fixer. Un tube inox vertical suffit-il?
merci

L'équipage
17 juil. 2009
17 juil. 2009
0

les dimensions . . .
de ton panneau ?

17 juil. 2009
0

ah oui j'ai oublié:
1175x528 mm ( 80W)
merci

17 juil. 200916 juin 2020
0

Un tube,
un support de canne à pêche, et le panneau est orientable dans tous les sens ! ;-)

_/)

17 juil. 2009
0

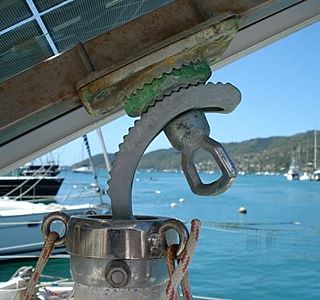

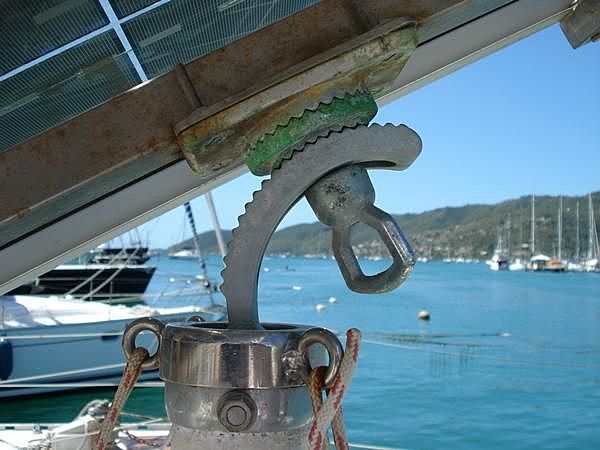

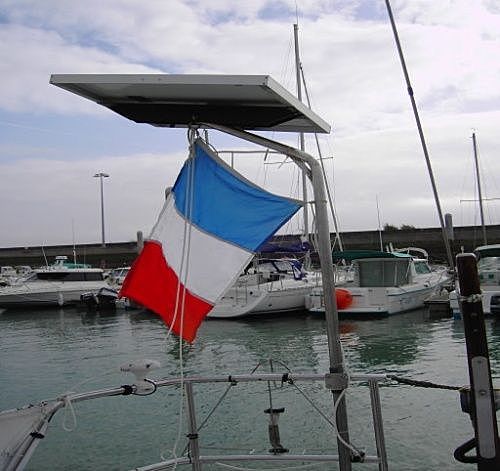

un tube inox de 33
plié mais que j'ai aussi réalisé droit emmanché à la base pour pouvoir tourner repris au balcon avec une bague plastique (tube pvc) et articulé au centre du panneau grace à des cornières alu et un axe. Une cadène vers le bout le transforme en mini portique qui aide à la pose du moteur de l'annexe Il peut être orienté dans tous les sens et ramené vers l'intérieur au port.

17 juil. 200916 juin 2020
0

zut j'ai oublié la photo
;-)

17 juil. 2009
0

bien joué ,le panneau ...............
mais la position du pavillon ..................

17 juil. 200916 juin 2020
0

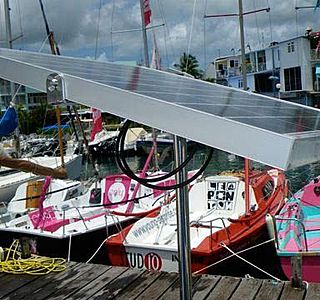

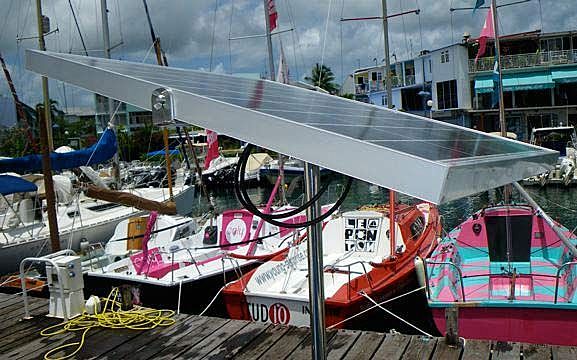

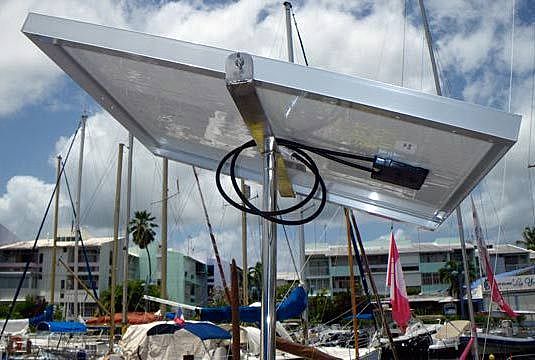

j'ai aussi fait un mât…
c'est orientable dans les 2 axes, et démontable sans trop de difficulté en 3 parties… 4 écrous à virer et hop !

17 juil. 200916 juin 2020
0

suite

17 juil. 2009
0

reresuite

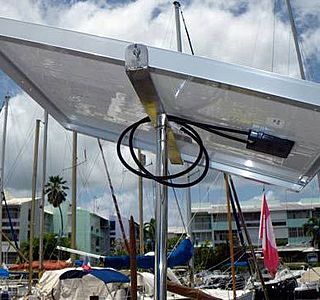

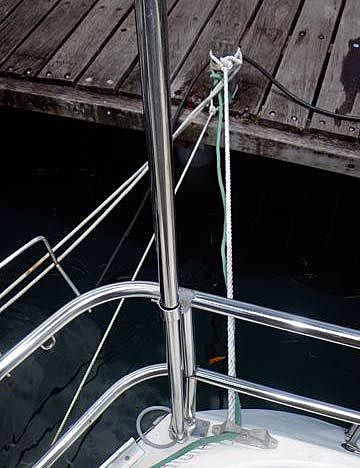

la fixation est faite sur des tronçons de tube soudés au balcon, un écrou par tronçon qui passe à travers le tube principal… la platine du haut qui tient le panneau a été soudée sur un tube glissé dans le tube principal, le fil passe à l'intérieur… une manette permet de serrer cet axe qui est donc orientable à 360° horizontalement… 30° verticalement directement en serrant des boulons "papillon" de chaque côté du panneau…

17 juil. 200916 juin 2020
0

resuite

17 juil. 200916 juin 2020
0

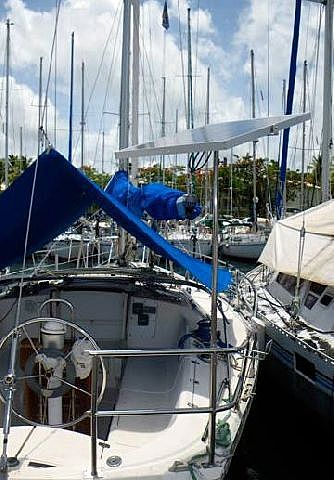

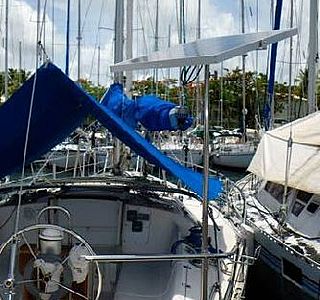

ça donne ça au final…
un mât amovible…
