Fixation de panneaux solaire sur pataras, vous en pensez quoi?

Bonjour, je cherche à poser un panneau de 250w (1,6 m par 1 m). et je pense le fixer d'un côté sur les pataras, (j'en ai 2), avec serre câble sur les pataras, et de l'autre côté sur une structure légère posée sur les balcons arrières, le tout à 1,80m au-dessus du pont. Cela éviterait le portique. Voyez-vous des inconvénients à ce montage? A part être obligé de démonter si je dois enlever les pataras pour grutage.

L'équipage
12 mar. 2015
12 mar. 2015
0

J'envisage une solution ultra-light sur double-pataras : panneaux solaires minces montés sur plaque de polycarbonate alvéolaire. Le système sera articulé pour optimiser l'orientation. Le réglage se fera à partir de sandows, l'élasticité de ces derniers permettant d'étaler les surventes (système légèrement asymétrique). La fixation sur le pataras se fera avec des serre-câble en nylon. C'est simple et économique...

12 mar. 2015
1

Inconvénient : l'orientation pas très favorable .
Par ailleurs, la fixation par collier plastique : si tu tombes dans une piaule de 40 nds et plus, adieu les panneaux !

12 mar. 2015
0

La position horizontale est la plus polyvalente, sans avoir besoin de bouger le panneau chaque fois que le soleil ou le bateau tourne. Quant aux serre-cables, je les vois en inox, panneau classique sur cadre alu.

12 mar. 2015
1

Ce sont tout de même des panneaux de taille assez importante. Je pense que ce serait trop branlant, voir même dangereux en fonction du vent.

J'ai un panneau de 200w, posé sur un portique qui était déjà sur le bateau quand je l'ai acheté d'occasion. Ca couvre le 100% de mes besoins en énergie, sauf en cas de plusieurs jours de mauvais temps de suite.

Depuis que j'ai un voilier avec portique, je ne ferais jamais marche arrière. C'est beaucoup trop pratique.

En plus de servir de plateforme pour le panneau solaire, ça fonctionne comme bossoirs pour l'annexe, grue pour l'hors bord, point d'attache pour une extension de bimini, fixation antennes divers (GPS etc.). Je pourrais aisément y fixer une éolienne aussi.

Certes, ce serait hors de question pour un régatier...

12 mar. 2015
0

Ce ne serait pas absolument rigide, les pataras ont une possibilité limitée de mouvement. Dans un coup de vent, il n'y a qu'à tenir un pataras pour voir que ça bouge. Hors le cout d'un portique, essayez de trouver une boite qui en fasse un en avril ou en mai. Je n'ai même pas eu de devis,( si, à 8000 €).

12 mar. 2015
0

pareil pour nous en croisière mais pas si handicapant que ça en régate, un peu oui mais pas trop.

12 mar. 2015
0

attention aux serre-cables cela fragilise le pataras .
il faut couper des morceaux de tube inox que l'on inserre
pour répartir le pincement
alain

12 mar. 2015
0

d'accord pour répartir le pincement, mais je pense que les pataras pourraient tenir cette surface, il ne s'agit que de 1,5 m2, les forces agissant sur la tête de mat sont bien plus importantes, quoique seulement en traction.

12 mar. 2015
0

Sans commentaires... "T'as comme A" air de DjaVu...

12 mar. 2015
0

1.60 par 1 m ,c'est proche de la surface d'une porte intérieure de maison, aie aie aie ca risque de te faire mal quand tu les verras en vrac dans un coup de piaule au préééééé a tapper dans la mer formée,perso j'oserai meme pas

12 mar. 2015
0

La plupart des loueurs en Croatie on adopté ce système.

12 mar. 2015
0

Sur www.nauticbelgium.be[...]/ rubriques BONNES ADRESSES, une réponse à notre Ami ?

12 mar. 201512 mar. 2015
0

J'ai le même projet pour un panneau de 120W, et j'ai fait faire un devis. La différence entre un portique(2000€) et un système sur pataras(1200€) est d'environ 800€ pour un sun odyssey 33i équipé de barres de flèches poussantes !
Elle me fait réfléchir malgré les précautions proposées par le professionnel réputé qui m'a fait le devis du système sur pataras.

Fannybelle, j'attends toujours, plus de 3 mois, une réponse du fournisseur atout solaire ?!?

12 mar. 2015
0

Je n'ai pas eu de devis à ce prix. Le système sur pataras sera fait maison, je ne compte pas plus de 500 €. Mais si un portique est à 2000 €, j'opterais pour le portique, s'il est bien conçu et pas moche, et fait dans les délais.
PS: j'ai un fournisseur de panneaux, entre 0,6 et 1 € le watt selon le panneau et la technologie.

12 mar. 2015
0

tu fait un portique a partir d'un roll bar : facture 500€ en tout !!!

12 mar. 2015
0

Si vous êtes en Bretagne nord , communiquez avec moi en MP ; je vous indiquerai un artisan sérieux à proximité de St Malo, qui a déjà fait des portiques sur mesure, à prix convenable

12 mar. 2015
0

sur pataras vibrations et secousses peuvent apporter la destruction d'un ou des éléments. Un portique en ferraille choupée puis peint en blanc mat est discret (j'en ai un !) ne coûte pas grand chose et est bien pratique.

12 mar. 2015
0

Cherche sur net, j ai vu ca un jour :

Un cadres qui supporte le panneau, 2 rubes soudés sur le cadre et dans lesquels passent le cables du pataras. Ca fonctionne aussi pour les radars, mais 1600 x 1000 ca commence a faire gros

12 mar. 201512 mar. 2015
0

oui, éventuellement, dans la mesure où les pataras et le support fixé sur balcons ne travaillent pas de la même façon. Donc il faut un cadre rigide sous le panneau..

12 mar. 2015
0

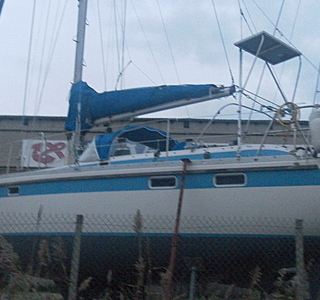

j'ai réalisé ce système mais seulement avec un 50 W sur un 9 m
serres câbles, avec tuyau plastique transparent armé, au diamètre du mono toron et jambe de force coulissante reprise plus bas sur le câble,surtout pas ailleurs ,ce qui permet l'orientation sur un plan.
ce système a résisté au cyclone Delta en 2005 à Santa Cruz
Mais plus grand ne serait pas sérieux (j'ai vu des panneaux sur portique exploser sur des bateaux voisins )

12 mar. 201516 juin 2020
0

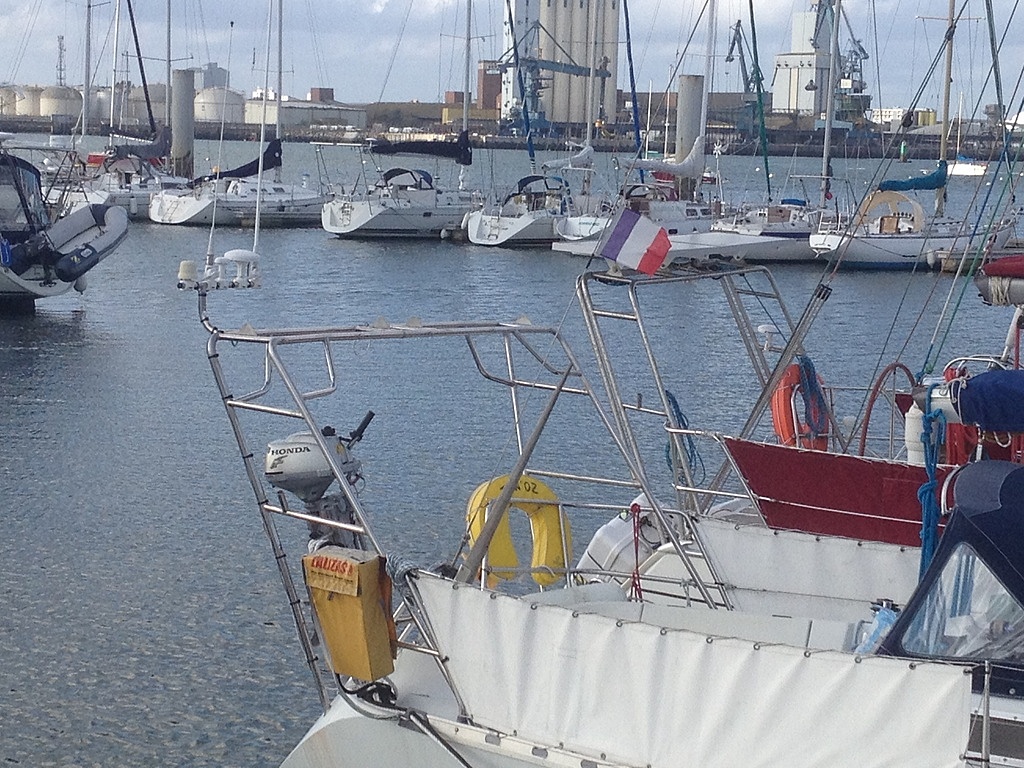

Photos du portique fait maison à partir d'un roll bar ( coût 500€ )

12 mar. 201516 juin 2020
0

Je n'ose pas imaginer les dégâts que peut faire un panneau de cette taille s'il se décroche par 30 nœuds ou plus. Sans compter la mise en danger des personnes à bord. Se faire décapiter par un panneau, non merci!!!!
Pour avoir une idée des forces en présence, un jour de grand vent manipules à terre une simple porte en isoplanne toute légère et tu m'en diras des nouvelles
Un portique sérieux pris sur le pont (et non sur les balcons arrière) est indispensable pour s'équiper de panneaux solaires

12 mar. 2015
0

Ton portique a l'air sympa. Tu connais le diam du tube et l'artisan qui te l'a fabriqué? Le portique bouge-t-il par 40 noeuds?
Ceci dit, je vois mal deux pataras arrachés avec une surface de 1,5 m2. Si le panneau se détache de son support, cela peut aussi arriver sur portique. Il est clair que la fixation doit être solide.

12 mar. 2015
0

le portique est un roll bar modifier et en plus haubané sur le rail de fargue et il a pris 44 noeud et pas bouger. le pb du pataras c'est que ca risque de bouger

0

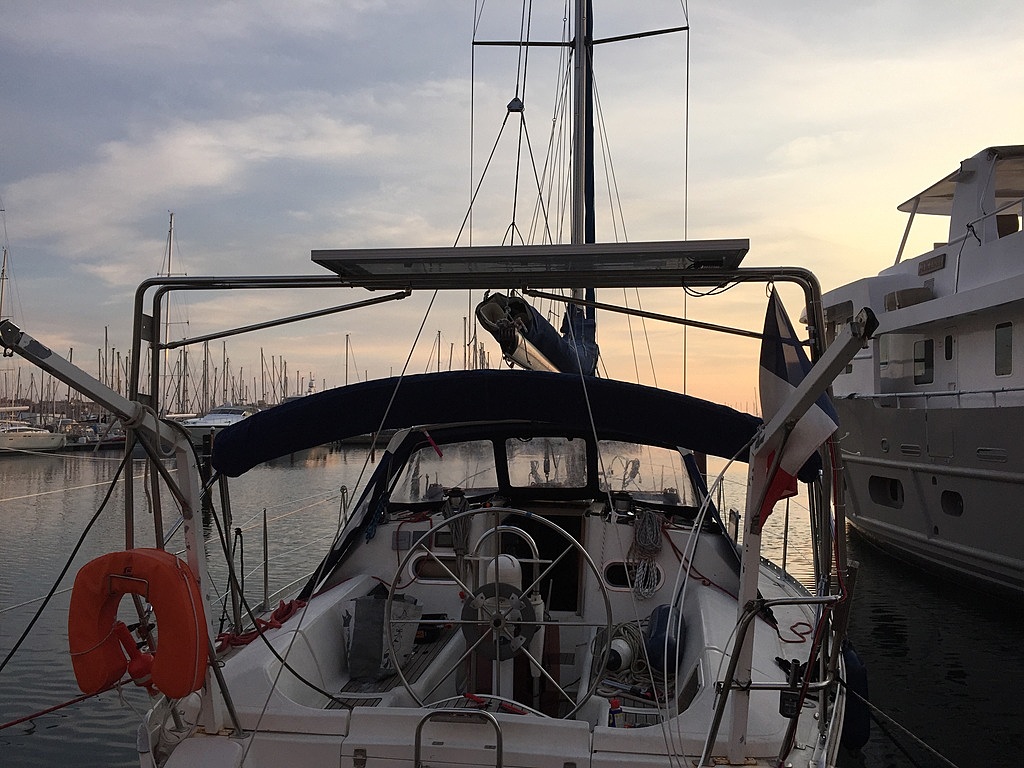

Bonsoir Yoshi,
Mon portique a été fabriqué sur mesure par un ami ancien soudeur inox
Tube de 32 poli miroir pris sur le pont et le tableau arrière , renforts dans les 4angles supérieurs pour gagner en régidité
Je suis sorti pour aller à Groix lors des grandes marées en février: mer forte, 2,5 m de creux avec 2 vagues qui sont venues coiffer le pont. 30 nœuds de vent au près, rafales à 40.
Dans ces conditions musclées, j'observais le portique: rien ne bougeait.
Je suis vraiment content de mon installation. De plus, les 2 panneaux de 90 w chacun étalent bien les dépenses électrique

12 mar. 2015
0

Je pense à une autre possibilité: même si le panneau est bien fixé, la plaque de verre support des cellules pourrait éclater avec le vent, même si le cadre alu autour du verre ne bouge pas. Je vais me renseigner pour connaitre la résistance au vent. C'est (peut-être) pour cela qu'en plaisance il n'y a pas de panneau de 1,6 m2!

12 mar. 201516 juin 2020
0

J'ai mon panneau 75w sur patara.
je l'ai eu comme ca et ca reste pour l'instant mais je pense le mettre sur portique ou filière dès que je vais augmenter la puissance.
A mon avis, pour + de 100W ca le fait pas alors pour 200W!!!
Je trouve que c'est pas sa place, ça bouge, ça parasite le grément c'est inestétique ...

12 mar. 2015
0

Merci pour ces détails, Tan'Oz. Tu dois alors avoir environ 1,2 m2 de panneaux. Cela devrait convenir pour 1,6 m2 aussi. Le pb, trouver une boite qui le fasse à un prix raisonnable du coté de Port St Louis pour le 10 juin. C'est pour cela que j'ai pensé à cette solution provisoire sur pataras, j'en ai deux et ils sont costaux.
Des tubes de 32 mm, de quelle épaisseur?

0

Les tubes font 1,6 MM. D'épaisseur

12 mar. 2015
0

Je pense à une autre possibilité: la plaque de verre qui supporte les cellules photo pourrait éclater par vent très très fort, même si le cadre alu qui entoure le verre ne bouge pas. C'est peut-être pour cela qu'on ne trouve pas de panneaux de 1,6m2 en plaisance!
La solution: mettre une plaque en fibre de verre ou autre materiau léger sous le cadre qui protégerait partiellement le verre des fortes rafales

12 mar. 2015
0

tu peux cintrer des tubes de 1,6 mm d'épaisseur?

0

Il existe des cintreusespour tube inox spécifiques. Tous les pros qui fabriquent des portiques en ont une ( 10 à 20 K€)
Par contre, on trouve dans le commerce des coudes grand rayon 4D en inox poli miroir à souder
Quand la soudure est bien faite, cela ne se voit pas

0

Yoshi, Ton bateau est à port st louis du Rhône ?

13 mar. 2015
0

oui, à Navy Service.

0

Je te demandai ça car j'ai un ami qui est intéressé par un bateau qui est justement dans ton port. Comme mon ami habite l'Oise, je me disai qu'avant qu'il ne fasse le déplacement, il serai judicieux qu'il ai des photos du bateau en question.
Penses-tu que ce serait possible?
Dans l'affirmative, il faudrait que l'on puisse communiquer ailleurs que sur ce site.
Merci d'avance pour lui.

13 mar. 2015
0

Avec plaisir, mais je ne serai sur place qu'après Pâques. J'habite dans l'Est.

13 mar. 201516 juin 2020
0

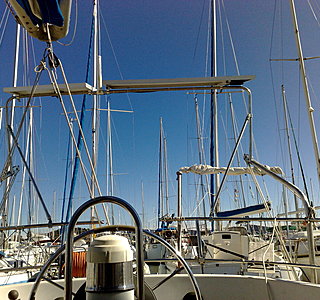

bonjour,
voila mon montage qui a résisté au cap corse à 150km/h de vent
dixit le semaphore ,j'étais a maccinajo
alain

13 mar. 2015
0

Bonjour Alain, il semble que ce soit un U renversé monté sur les bossoirs et avec 2 jambes de force reprises sur le balcon. Les panneaux semblent fixés sur un seul tube (donc orientable 1 axe).
Quelle est la dimension des panneaux?

0

Merci Yoshi pour ta réponse
Je vais à bord ce we.
Je ferai des photos de détail de mon installation.
Que possèdes-tu comme voilier?
As-tu fait un bilan de consommation afin de mettre la bonne puissance de panneaux?
Pour te donner une idée, j'ai une conso de 5 à 7 ampères/ heure (suivant l'état de la mer). Relevé avec un gestionnaire de batteries
Avec en route le groupe froid à plaque eutectique et thermostat électronique , la centrale Nke, le pilote avec Giro et vérin hydraulique sur mèche, l'ordinateur, le GPS, l'ais, la vhf, la radio FM (1A mine de rien)
Pour compenser le tout, 2panneaux de 90 w chacun

13 mar. 2015
0

j'ai un 50w et un 110w ,orientables ,l'antenne entre les 2 c'est un gps et sur le coté la télé
tous les fils passent dans les tubes
et tout est démontable avec des prises étanches sur le pont
les pinces qui soutiennent les panneaux on on levier qui permet de les serrer à volonté
alain
