fixation de mon étai sur mousquetaire

Bonjour,
Hier, j'ai maté Teiva dans mon jardin pour controler que tout aille bien.
Le mat est monté, il est tenu par les pataras, les haubans et bas haubans et le bas étai.
Mon étai est en revanche trop long pour se fixer ou je pensais (pièce en photo).
Ma question est la pièce est elle complète? J'ai l'impression qu'il manque un axe symbolisé en rouge mais je ne connais pas cette pièce...
Je précise que l'étai est celui d'origine et le bateau a déjà été gréé avec.
Au cas ou la pièce serait incomplète, en avez vous des photos complète?
Merci d'avance!
Christophe

L'équipage
christophechristophe
09 juin 2014
christophechristophe
09 juin 201409 juin 2014

à force de réfléchir (ca ne fait de mal à personne), j'ai trouvé ce montage...
Qu'en pensez vous?
Je n'avais jamais vu avant, quelqu'un valide???
Ou suis je à côté de la plaque???
Merci d'avance
Christophe

Répondre
CLKCLK
09 juin 201416 juin 2020

Cette pièce fait penser aux ferrures à excentrique qui servaient à étarquer grâce à un levier les bastaques. Il doit manquer quelque chose.
mousquetairesblog.blogspot.fr[...]/

J'ai trouver sur ce blog une photo (zoom possible) où l'on voit une pièce ressemblante (PJ). Quelqu'un doit savoir sur ce blog.

Répondre
nopsternopster
10 juin 201410 juin 2014

Bonjour,
en fait sur mon ancien mousquetaire c'était la même fixation d'étai. par contre je n'ai pas de photos...
En gros l'axe symbolisé en rouge sur ta photo c'est une tige filetée qui s'encastre à gauche (sous le croc) et qui déborde à droite pour présenter un embout genre gros écrou traversé de deux petits trous (pour passer un éventuel bras de levier avec une tige quand il faut forcer pour faire visser la tige filetée -comme sur les serres-joints-)
entre les deux (là où tu as ton mousqueton en gros) il y avait une cadène prolongée par un gros écrou dessous, et la tige filetée passait dedans.
Donc en gros tu pouvais prendre de la tension en vissant cette tige qui faisait avancer ou reculer la cadène...
je suis pas sur d'être clair, mais le principe est très simple tu devrais trouver facilement! ;)
tu dois pouvoir remplacer ça par une autre tige (au pif M16...) et un écrou soudé à un œil; ou bien même un gros ridoir...
à la rigueur cherche sur les pontons un autre mous' (construction CMN je pense)...
bon courage!

Répondre
christophechristophe
10 juin 2014

Yes!
Merci. En fait, je n'ai plus le vevier mais j'y ai mis in bout de ridoir et ca marche... Un peu galère à mettre l'axe traversant mais j'y arrive...
Merci à vous, et si quelqu'un a le levier en question au fond d'une malle au grenier...
En tous cas, je valide le montage.
MERCI!!!!

Répondre
christophechristophe
10 juin 201416 juin 2020

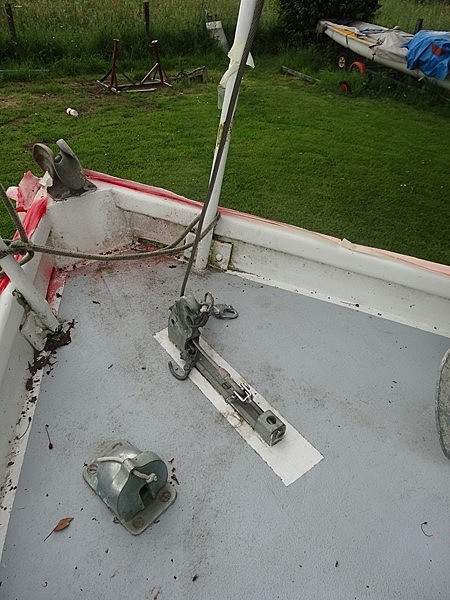

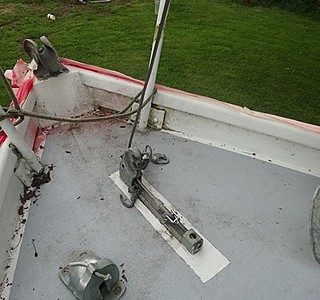

Zut, j'avais oublié de mettre la photo du montage pour validation...
Donc, qu'en pensez vous?

Répondre
nopsternopster
10 juin 2014

Oui, c'est le principe exactement!
reste à voir si tu as assez de course avec ton montage, surtout si tu as conservé l'ancien étai.
bricole après bricole on n'en fini pas sur ce genre de voilier. mais une fois sur l'eau on en est bien content!

Répondre
christophechristophe
10 juin 2014

ok MERCI!!!
Oui la course est suffisante.
C'est vrai que les bricoles vont bon train...
Mais bon, j'adore ça.
Merci encore
christophe

Répondre
Lofaba35Lofaba35
10 juin 201416 juin 2020

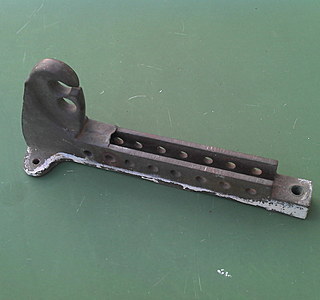

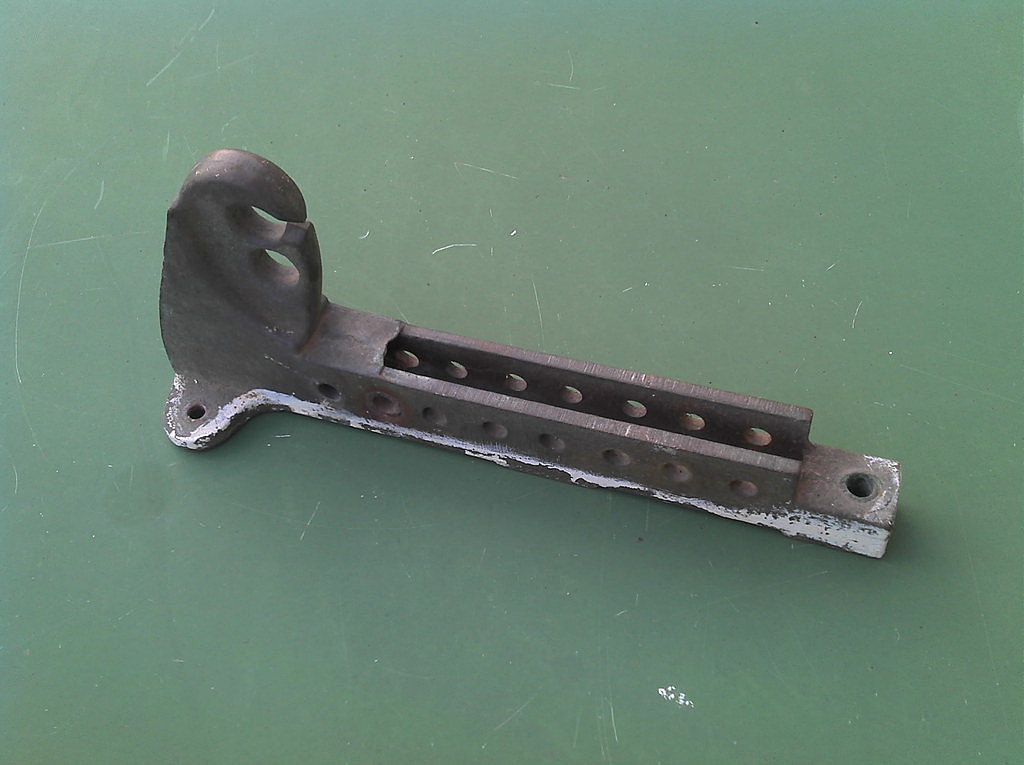

Salut Christophe, j'arrive peut-être un peu tard... Quand j'ai acquis Birao, il y avait ça à l'étrave ; j'ai fait une autre pièce et j'ai conservé la ferrure d'origine. Elle est à toi si tu es intéressé. Je crois que tu as mes coordonnées. A bientôt.

Répondre
christophechristophe
11 juin 2014

ok Merci Francois,
Je vais voir mais je crois que la pièce que tu possèdes est la même partie que celle installée sur TEIVA.
Je vérifie et je te tiens au courant...
Merci en tous cas de ta générosité...
Bon, Teiva est dématé et part vendredi dans le Morbihan en prévision de navigations cet été... si tout est prêt.
Merci encore
Christophe

Répondre
nopsternopster
11 juin 2014

Je crois que la pièce de "lofaba" n'est pas la même, celle-là elle fonctionne comme une latte à trou et pas comme un ridoir... après on peut interchanger les systèmes, c'est au goût du cap'tain!

Répondre
christophechristophe
11 juin 2014

Oui, c'est bien ça...
Bon, pour cet été, ce sera le montage de la photo... car il me manque du temps, donc, je vais à l'essentiel...
Merci à vous, et j'en remets une couche...si quelqu'un trouve un levier...
Bonne journée!
Christophe

Répondre
chloechloe
11 juin 2014

Si tu ne trouves pas de levier , tu peux toujours raidir ton étai avec un palan frappé sur les pataras.
Jean

Répondre
christophechristophe
11 juin 2014

Merci, en fait j'ai mis un bout de ridoir et ça fonctionne pas mal... C'est assez dur de passer l'axe dans le dit bout de ridoir et la boucle de l'étai, mais ça marche...
Ce que je trouvais bizzare, c'était que le cable fasse un demi tour sur cette ferrure.
Merci encore
ps, ou navigues tu avec chloe?

Répondre
chloechloe
12 juin 2014

Salut Christophe ,
Malheureusement je ne navigue plus avec CHLOE , j'ai dû m'en séparer à Tréboul en 2012 après les fêtes maritimes de Brest et de DZ , j'avais une fissure de près d'un mètre sous la coque et comme je suis dans le Val de Marne , cela me faisait trop d'allées et venues qui m'auraient coûté bien plus cher que les réparations que je pouvais faire moi-même .
Mais rien n'est perdu je compte bien acheter un autre bateau ( peut-être un peu plus grand qu'un Mous').
Sinon j'ai navigué entre Saint Malo et Brest et DZ et un peu les Anglos pendant 8 ans .
Il faudrait que je remette ma fiche à jour...
