Fixation cadenes sur carbone

Bonjour,

J'aimerai fixer (viser) une cadene articulee pour ligne de vie sur le pont en carbone (je n'ai pas accces pour mettre une contreplaque).
Il y a la solution des inserts mais exist-il des chevilles a expansions comme pour du placo qui pourrait etre plus costaud.

j'ai pas trop envie de me lancer dans le collage (strat) de la piece.

Merci pour votre retour d'experience!

L'équipage
#accastillage#carbon#fixation
manolo_dreammanolo_dream
12 avr. 2023
fritz the catfritz the cat
12 avr. 2023

on peut faire un renfort extérieur dans le même métal collé à l'époxy avec un joli congé ,de toutes façons ça travaille au cisaillement donc ...

Trimaran:Dans le même 'métal', donc une pièce en carbone ?·le 12 avr. 2023 16:59
fritz the cat:évidemment .·le 13 avr. 2023 08:53
fritz the cat:c'est comme les lunettes en bois avec le verre en même métal·le 13 avr. 2023 08:55
Ajouter un commentairePublier
Papayou56Papayou56
13 avr. 2023

Carbone ... carbone mais encore.

Cadène pour ligne de vie faut que ca tienne.

Impossible de répondre sans detail de la construction (sandwich ? une idee de le chantillonage, etc ...)

200 g sur un nida ou 1 kg sur un airex ne se traiterait pas de la meme facon.

manolo_dreammanolo_dream
13 avr. 2023

Merci pour vos reponses,

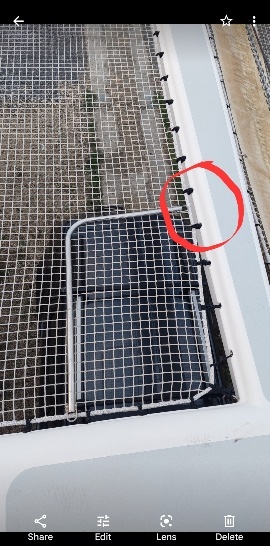

Petit complement d'information avec une photo du projet.
Installer la survie dans un coin du trampoline.
Avec un arceau qui permettra de recevoir des sangles pour englober la survie (je vais essayer de trouver une photo).
la question est la fixation de l'arceau sur la poutre carbone, sans avoir a jouer avec de la colle ou de la stratification.

j'invente rien, c'est le meme principe que sur les cata TS. l'arceau est fixe par des cadenes articulees wishard CR 4500kg.
La poutre est en carbone mais je n'ai pas de detail sur l'echantillonage et type de sandwish si sandwish! Je vais demander au chantier

Merci pour vos reflexions.

Manolo

Papayou56:Probable que tu sois en monolithique avec une bonne epaisseur sur une poutreDans ce cas un taraudage pourrait etre possible·le 14 avr. 2023 07:38
manolo_dream:Tu as raison, c'est bien du monolithique a cet endroit. Quand tu parles d'un taraudage il s'agit d'inserts que tu vis et colle (epoxy)?Est ce que ca existe en Inox et dans des diametres suffisament gros pour recevoir ensuite un boulonnage de taille M8 ?·le 14 avr. 2023 10:07
manolo_dream:Je viens de trouver des inserts MATC Inox, mais il faut minimum une epaisseur de 15mm, ca existe pour des diametre interieur M8! percage 13mm... ·le 14 avr. 2023 10:17
Papayou56:Oui voir taraudage direct et vis unc (mieux que le metrique dans du composite)·le 14 avr. 2023 12:51
Ajouter un commentairePublier
PolmarPolmar
14 avr. 2023

Serait-il possible de passer une estrope dans un des perçages de fixation du trampoline ?

manolo_dream:On ne le vois pas bien sur le photo, mais les transfillages sont repris sur une baguette inox enfermee dans un repli carbon ajoure. il n'y a pas de persages sauf dans les coins.·le 14 avr. 2023 13:16
Polmar:Même montage que sur Dupon Duran 2/Interaction. Alors élargir un peut un trou et se fixer autour du jonc inox.·le 15 avr. 2023 12:50
manolo_dream:Salut Polmar, c'etait ma premiere intention et de loin la plus simple, mais je ne sais pas si c'est suffisament costaud? Et j'ai pas avec moi le diametre du jonc inox ni l'epaisseur du replis en carbone! ·le 17 avr. 2023 07:24
Ajouter un commentairePublier
Ratafia1Ratafia1
15 avr. 202315 avr. 2023

Salut Paul!

Dès que j ai lu la question, j ai pensé à du textile.
Pourquoi ne suis je pas surpris de voir que toi aussi? 😉👍.

Pourquoi percer et compliquer?

Un matelotage dyneema autour du bras, avec un arret autour de ta baguette inox pour qu il ne tourne pas. Simple, fiable, economique, et pas vilain si bien fait. KISS. 😉👍

manolo_dream:Merci pour cette option, j'avais meme pense a un system de samgle pour limiter au max l'epaiseur. Mais c'est pas mon otion numero 1 car c'est un endroit ou je marche tres tres frequement pieds nus, justement pour eviter de trop marcher sur le trampo, et au final c'est ni comfortable ni esthetique (avis perso!).j'ai pas completement abandonner l'idee si rien de preferable a faire ! Merci pour vos propositions, ca aide ! ·le 17 avr. 2023 07:31
Ajouter un commentairePublier
