Faisceau electrique du Nanni 2/45 eco

Boujour
tu cherches un schema de montage?

quelques photos du plat de nouilles ?...ça pourrait éclairer les avis éventuels
A+JM

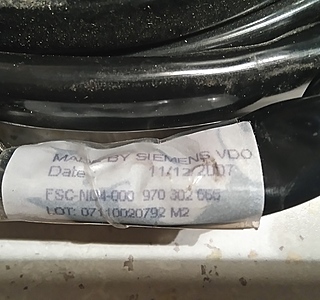

J'ai un faisceau rallonge avec connecteur de chaque coté si ça t’intéresse. il viens d'un nanni 3.21
Je peux mettre une photo si tu veux

bonjour le faisceau est il toujours dispo et combien vaut il ?
merci de la reponse
cordialement
saoura

Salut Zoom,
Trés joli geste !

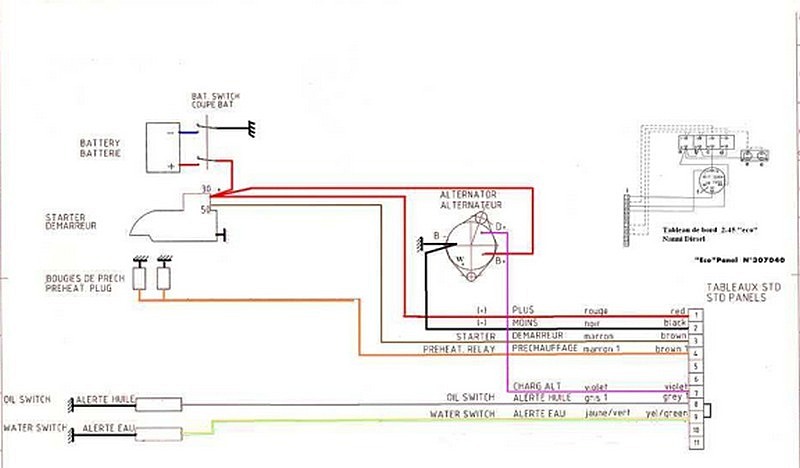

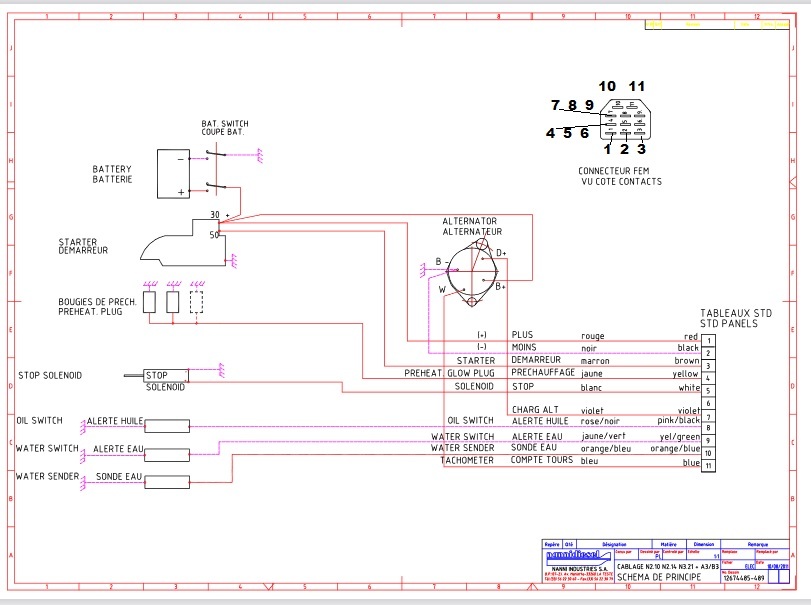

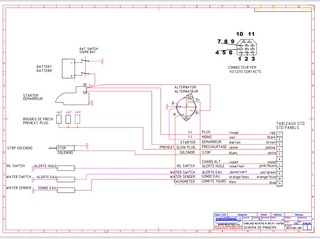

Si ca peut aider, ci joint le câblage (mono-polaire) du faisceau du N 3.21...
Mamita

est ce que ces connecteurs et leurs cablages sont specifiques aux moteurs nanni ?

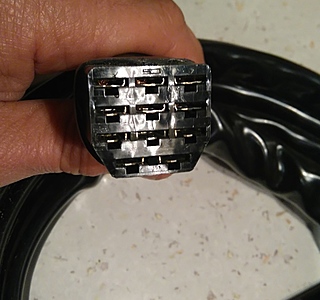

Un peu oui, je suis dans le vaucluse. C'est un faisceau specifique au nanni oui, du tableau de bord nanni au moteur. C'est une rallonge pour aller jusqu'au cockpit. C'est compatible avec tes besoins ?

Ok, pas de problème, je suis au boulot, ce soir, je te contacte pour ton adresse puis je t'enverrais ca.
Il sera mieux en place, plutôt qu'a dormir dans mon garage. Je n'ai plus le bateau depuis 10 ans sur lequel il etait destiné. J'ai falli le jeter il y a peu.
Bonne journée

Bonjour

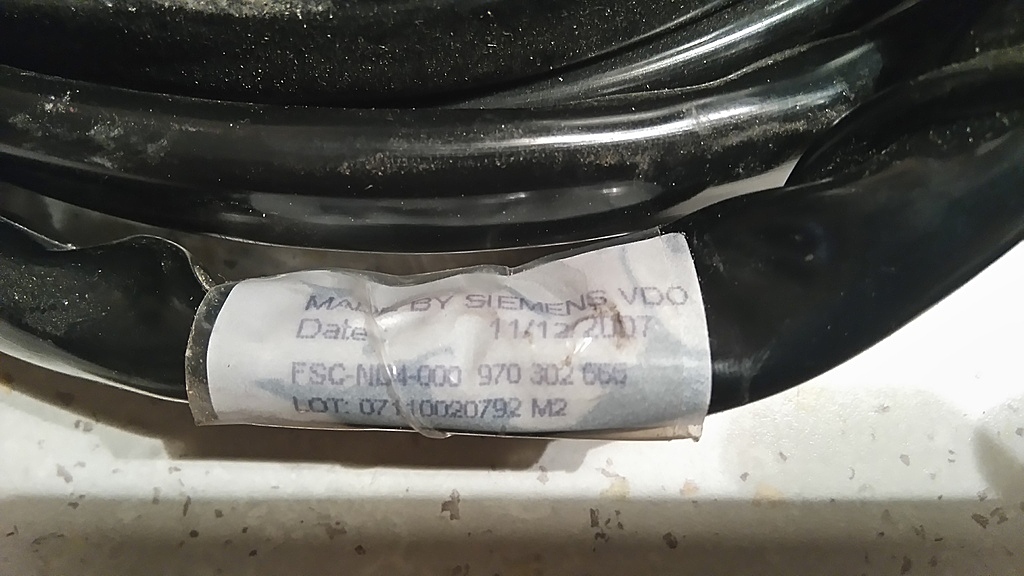

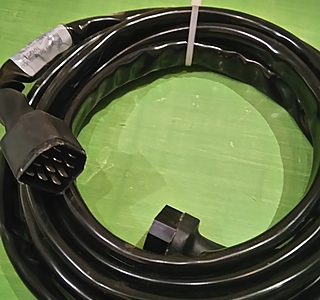

Pour info,je viens de mesurer la rallonge, elle fait 4m de long. Je t'ai contacté sur ton mail.

decidement il est au top ce site ....j avais pas pensé a ca ....bien sur t as raison .....merci mamita
luxyluxy du saoura

Re Zoumave,
En principe chez Nanni (pour ce type de puissance), c'est le même type de schéma:
Alimentation directe des bougies de prechauffage par la clé de contact...
Donc, meme pour le Nanni 2.60 HE, installer un relai au plus prés des bougies de préchauffage est judicieux.
Mamita

Il y a 5 ans que je n'avais plus mis mon sac sur H&O et bien je suis vraiment heureux , la serviabilité et la gentillesse est toujours la même ! les têtes ont quelque peu changées j'en regrette certains: _/) par exemple mais pas que , mais d'autres me semblent prendre la relèvent avec efficacité ! !
Pour ce faisceau merci pour la doc Quebec cela va m'être très utile et merci aussi à Zoom pour ta proposition mais cela ne me sera pas utile
mon canot est tellement petit que tableau de bord et moteur sont vraiment très proche....
Je mettrai une photo la semaine prochaine je suis dessus ce WE

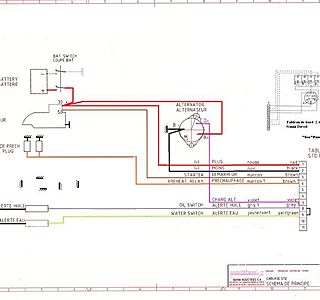

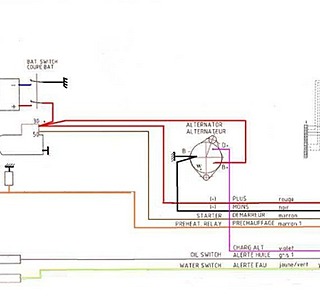

Peut etre plus lisible ici
Mamita

Re Joel,
Juste un petit rappel pour uniquement ce moteur Nanni Eco !
(petites économies de bouts de chandelles)...

Concernant les alarmes huile et eau sur le Nanni 2.45 Eco,(et seulement sur ce type ECO) quand tu mets le contact:
a) la lampe témoin "alarme batterie" s'allume.
b) la lampe témoin " alarme huile " s'allume et buzze.
c) la lampe témoin " alarme eau " s'allume.

contact mis, avec préchauffage:
a) la lampe témoin "alarme batterie" s'allume.
b) la lampe témoin " alarme huile " s'allume et buzze..
c) la lampe témoin " alarme eau " s'allume
d) la lampe témoin " préchauffage " s'allume.

Le moteur tournant, toutes les lampes doivent être éteintes et le buzzer arrêté.

Moteur tournant, si un défaut température eau survient:
a) la lampe témoin " alarme huile " s'allume .
b) la lampe témoin " alarme eau " s'allume et buzze.

Contact mis, pour un "défaut alarme batterie" intervenant n'importe quand, seule la lampe témoin "alarme batterie" s'allume.(pas de buzzer)
Attention, si cette lampe témoin de charge batterie est "grillée", rien ne signale ce défaut , et l'alternateur ne charge pas ! De plus, comme il n'y a pas de compte-tours (autrement, lui aussi serait à zéro), rien n'indique le défaut.
Conclusion: toujours vérifier qu'en mettant le contact, la lampe témoin de charge s'allume bien...
Mamita

Bonjour,
C’est la première fois que je suis sur un réseau social et je peux déjà dire que les informations que j’ai pu y trouver m’ont souvent aidé !
Voilà ma question adressée en particulier à Mamita qui semble être un expert sur les moteurs Nanni : j’ai un 2.40 HE et j’ai le tableau de bord HS. J’ai bricolé un tableau maison mais ça ne me convient pas. J’aimerai savoir si on peut mettre un tableau A3 avec ce moteur ?
Merci beaucoup par avance pour vos réponses.
Cordialement !

Bonjour Mamita !
Incroyable ce site !
Merci pour ta (je te tutoie) réponse très rapide.

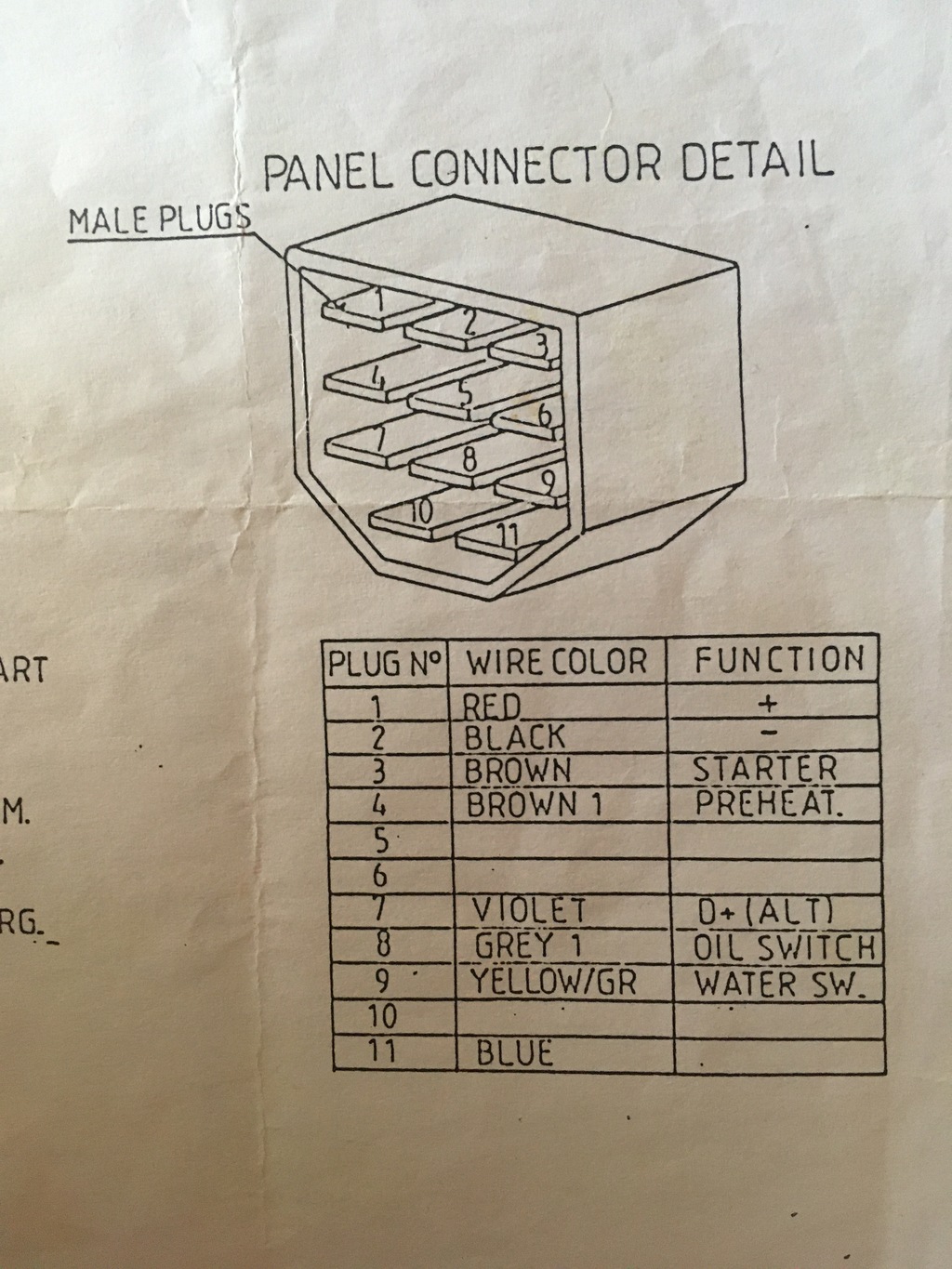

J’ai un alternateur et le faisceau se branche sur des « prises » à 11 broches. De mémoire il n’y en a que 7 utilisées.
J’ai peut-être le schéma à la maison.
Il faut aussi que je dise que je suis nul en électricité...
Si ces infos peuvent faire avancer le schmilblic ce sera déjà bien.
Je regarde ce que j’ai ce soir.
Merci encore !

Re,
OK, je vois....
Et tu voudrais mettre le TAB "A3",ou alors le "ECO3" ?
C'est les memes, mais le A3 a le compte-tours et l'horamétre en plus...mais 9 fils au lieu de 7!
Donc si j'ai bien compris, c'est bien le TAB "Eco3 " et 7 fils qu'il te faut (sans le CT).
Mamita

Re,
Suivant ton schéma, tu as bien 8 fils de branchés au connecteur , mais seulement 7 d'utilisés, le 8eme étant celui de la borne "W" de l'alternateur qui sert pour le compte-tours.

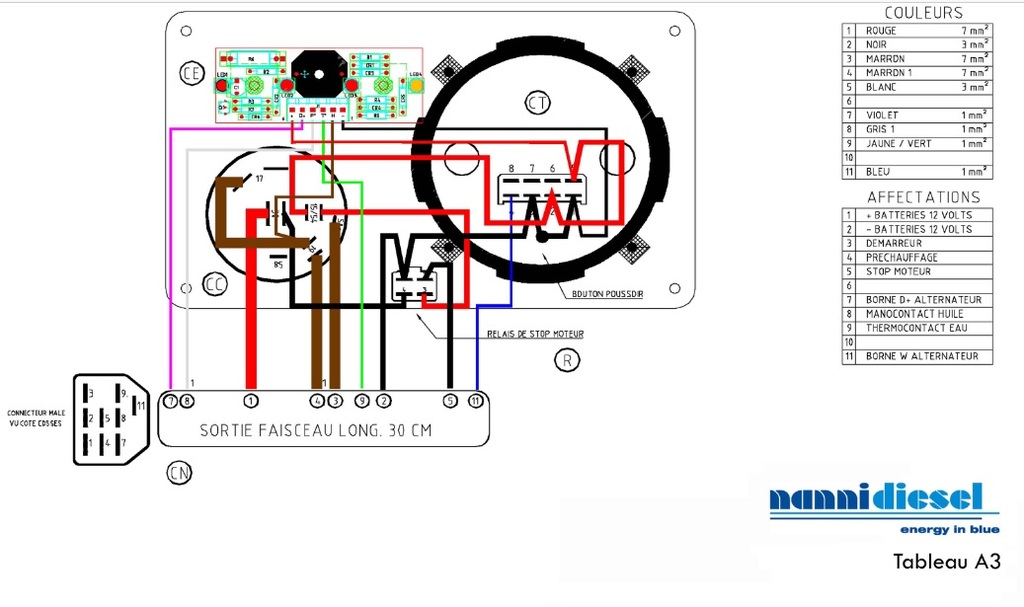

Avec le nouveau TAB A3, tu peux le brancher direct sur le connecteur de ton moteur 2.40HE. j'ai verifié, ca devrait concorder au poil !
Il ne reste qu'a régler le CT avec cette doc:
extranet.nannidiesel.com[...]0GB.pdf
D'aprés moi le code (5 chiffres) du pulse est le: 010.14

Avec ce nouveau TAB, quand tu mets la clé de contact sur :
ON : tu as les voyants HUILE et Batterie qui s'allument et avec le buzzer. Bien vérifier que le voyant Batterie s'allume.
Heat: le voyant de prechauffage s'allume avec les voyants huile et batterie et avec le buzzer.
Start: mise en route moteur.
Dés que le moteur tourne, tous les voyants s'éteignent et le buzzer est aussi à l'arret.
Le compte-tour horamétre doit fonctionner dés que la clé de contact est sur ON.
Sur ce TAB, il n'y a qu'un seul buzzer et c'est la petite partie électronique qui gère les alarmes. Le voyant temperature eau, ne doit pas s'allumer au demarrage moteur.

C'est le fonctionnement normal du TAB A3.
Npta: il y a un petit coup de main à prendre avec la clé de contact sur prechauffage, il faut enfoncer la clé pour le prechauffage. le temps moyen est de 6 à 8 secondes de prechauffage.
L’arrêt moteur se fait comme avec l'ancien tableau de bord. (Tirette manuelle ?).
En espérant avoir répondu a tes attentes.
Mamita

Bonjour à tous et à Mamita en particulier : ça marche et on a même pas eu besoin de régler le compte tours.
C’est quand même fort car quand j’avais demandé à Nanni on m’avait répondu qu’il fallait un adaptateur !
Donc merci encore pour ton aide qui a été précieuse ainsi que celle de Xavier qui travaille sur le port et qui est lui aussi un bon 👍
