Faisceau d'origine panneau de commande Melody

Bonjour à toutes et à tous,
Comme l'indique le titre je suis à la recherche du détail du faisceau électrique du panneau de commande d'un Melody équipé d'un Yanmar 2QM20 (cf fil sur "voltmètre je anneau Melody").
Le schéma fournis dans le livret du moteur n'est pas assez détaillé dans mon cas et les bricolages réalisés par les propriétaires précédents ne me facilitent pas la tâche.
Ci-joint le schéma de l'installation actuelle.
À votre bon cœur.
bonne journée.

L'équipage
14 juin 2016
14 juin 201616 juin 2020
0

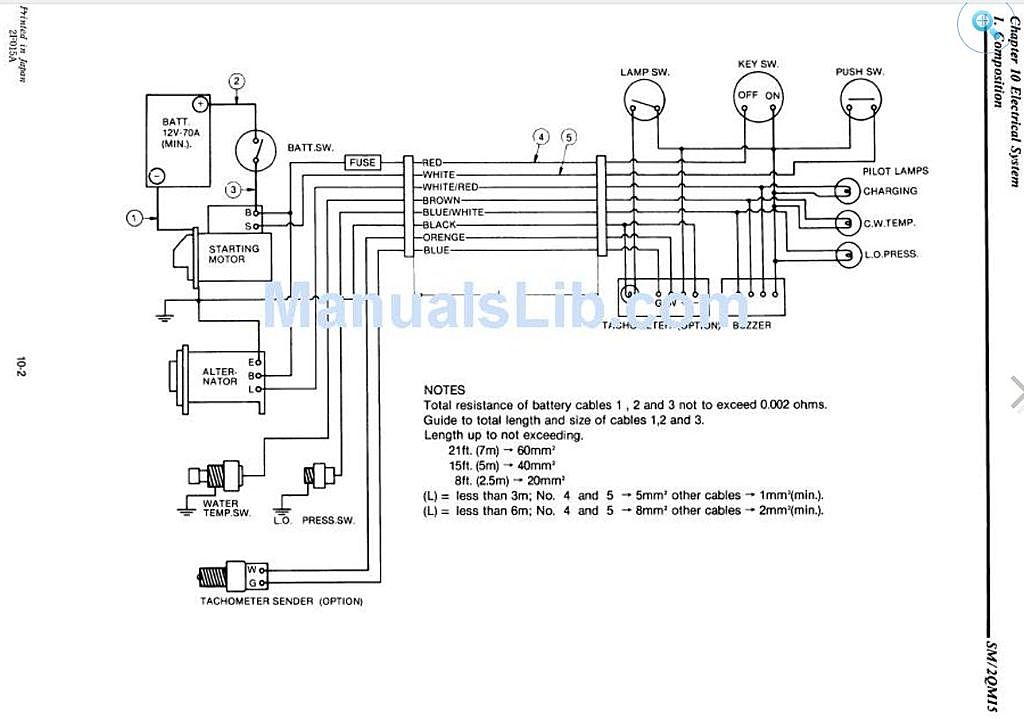

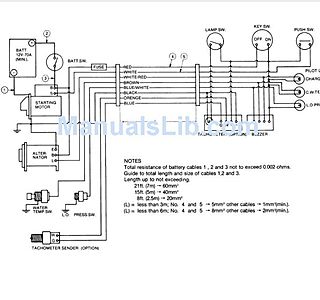

le service manual du 2QM15 se télécharge facilement à défaut du 2QM20.
Le plan électrique (ci-joint) ne doit pas être radicalement différent.

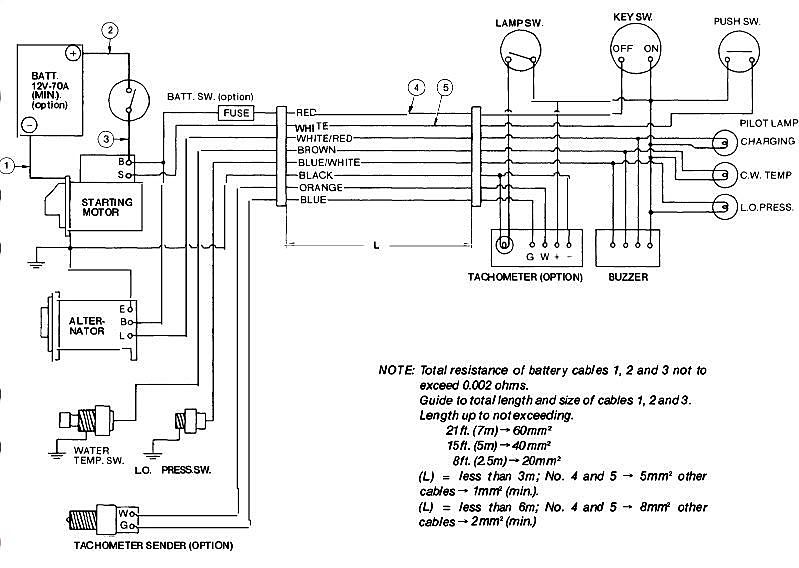

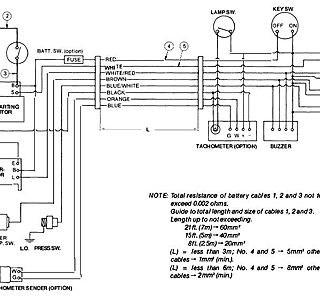

PS finalement le plan de câblage du 2QM20 en pièce jointe.

14 juin 2016
0

Tout s'éclaire !
Merci beaucoup gatonegro.
