Fabriquer un moule male

Bonjour
L'antenne de mon AIS est très (trop) basse (au raz de l'eau).
2 idées :
Une antenne en coaxial (je ne sais pas comment s'appelle ce type d'antenne)
ou bien

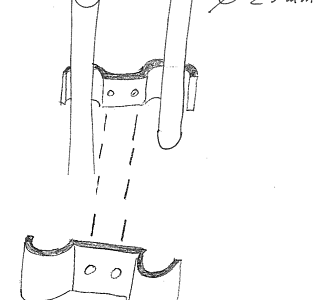

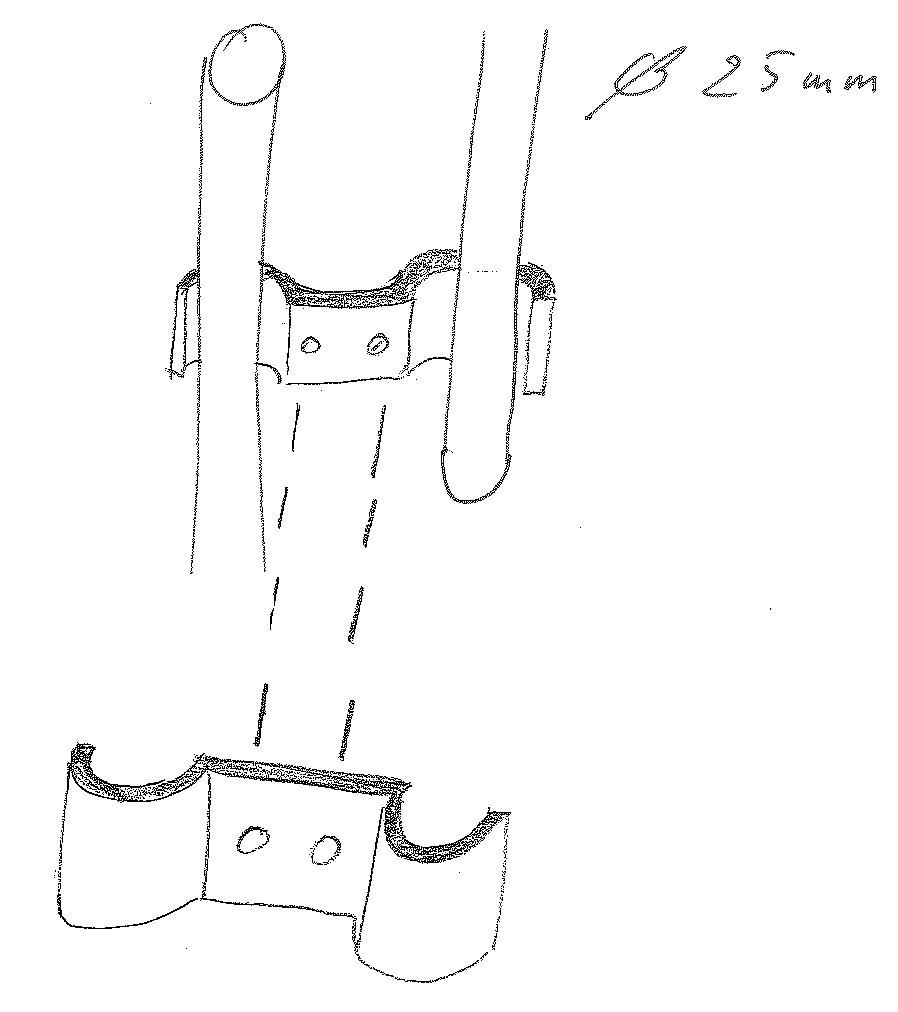

Un mâtereau fixé au balcon AR par 2 paires de "pinces" en composite, un peu comme les colliers que l'on a dans les bâtiments pour fixer 2 tubes parallèles.
Pb, je suis assez quiche en composite, et me demande bien comment réaliser ces paires de pinces. J'imagine une planche, avec 2 demi ronds fixés dessus, baguettes pour faire les bords. Mais c'est ma vision néophyte.
Comment procéderiez-vous ?

L'équipage
04 déc. 2018
04 déc. 201816 juin 2020
0

Ce type d'antenne s'appelle "sleeve" ou "antenne à jupe"


04 déc. 2018
0

Ton document en .tif ne passe pas...

04 déc. 201816 juin 2020
0

En .png...

04 déc. 2018
2

Oui, tu as bon.
Si tu trouves du diam 25 creux en Pvc, tu coupe ça en deux.
Tu colle ça sur une plaque de Formica ou équivalent lisse ( plaque de verre) avec de la colle à chaud ou quelques gouttes de Super Glue.
De la cire de démoulage par dessus le tout.
Un petit joint congé dans les angles, et pas mal de couches de tissu fin ( au alentours de 100g/m2)
Tu démoule, coupe ça propre d'équerre, acétone et ponçage, puis topcoat ou peinture.
Tu fais bien sûr les deux pièces en une seule, que tu coupe en deux à la meuleuse après.

05 déc. 2018
0

J'ai trouvé de la baguette bois quart de rond 12mm de rayon...
La plaque de fond sera vraisemblablement en CP. Je ponce au + fin ?
Faut-il traiter le bois (avec quoi / comment) avant de cirer ?

05 déc. 2018
0

Merci Bil56
Je n'avais pas pensé à "faire tomber la strat de chaque côté"

05 déc. 2018
1

si tu as un chute de panneau de particules blanc (genre meuble de cuisine), c'est plus simple, bien le cirer/lustrer
le faire juste de la largeur ext de ta pièce de façon à faire tomber la strat de chaque côté
coller tes 1/2 ronds, bien les cirer/lustrer en bord de panneau
strater X couches de tissu
après démoulage araser en bord de panneau

(sans nervures, ta pièce risque de pas être très raide au serrage des demi-coquilles ...)

04 déc. 2018
0

L'épaisseur de peinture ou top coat sera AMHA suffisant pour te créer l'écart qu'il te faut pour le serrage.

04 déc. 2018
0

Pour ma part, je ferai un moule et un contre moule en contreplaqué avec comme "jeu" l'épaisseur de stratifié que tu désire, tu place du "scotch" d'emballage sur la surface pour le coté démoulage, et tu viens compacter son stratifié entre tes 2 contreplaqué.

05 déc. 2018
0

Merci Patrick25, je note (et essaie de ne pas oublier) le coup du scotch...

04 déc. 201816 juin 2020
0

Bonjour Bmayer

Bon chacun sa solution... la mienne
Récupération d'un mat de planche à voile tu le coupes à la dimensions de ton choix.
Fixation sur le balcon Il faut se fixer sur les barres horizontale
Tu as chez les ships des petits pontés et tu trouves aussi les plaques inox
à trou ( un truc pour les haubans de dériveurs) et tu les coupes à la bonne longueur plus ecrou "nilstop", Cela te fera des brides voir photos

Le Moko

05 déc. 2018
0

Merci Le Moko.
Je voudrais éviter les "trucs" qui dépassent. Avec le bol que j'ai, je vais m'y blesser à coup sûr.

05 déc. 201805 déc. 2018
0

impression 3D
voir faire une impression 3d sur internet.

05 déc. 2018
0

Le but second (prétexte du premier) est d'être moins quiche en composite...
Alors que j'ai de la résine de reste, la 3D ne m'est accessible qu'en payant au prix fort, et je ne sais pas comment générer le fichier pour faire fabriquer la pièce.
Merci quand même pour l'idée, Furia

05 déc. 201805 déc. 2018
0

sur le Woueb tape : ''support pompe a vélo'' tu trouvera peut être ta pièce toute faire !
si c'est ok avec ton reste de résine tu me fais un arc de triomphe (un petit) !

;-) :-D
