Fabriquer Lazy Jack

Bonjour à tous, j’ai besoin de changer mon lazyjack et je voudrais le fabriquer moi meme sauf que les cours de maths sont un peu loins.. Mon bateau est un sun Odyssey 33, avec une baume mesurant 350cm.

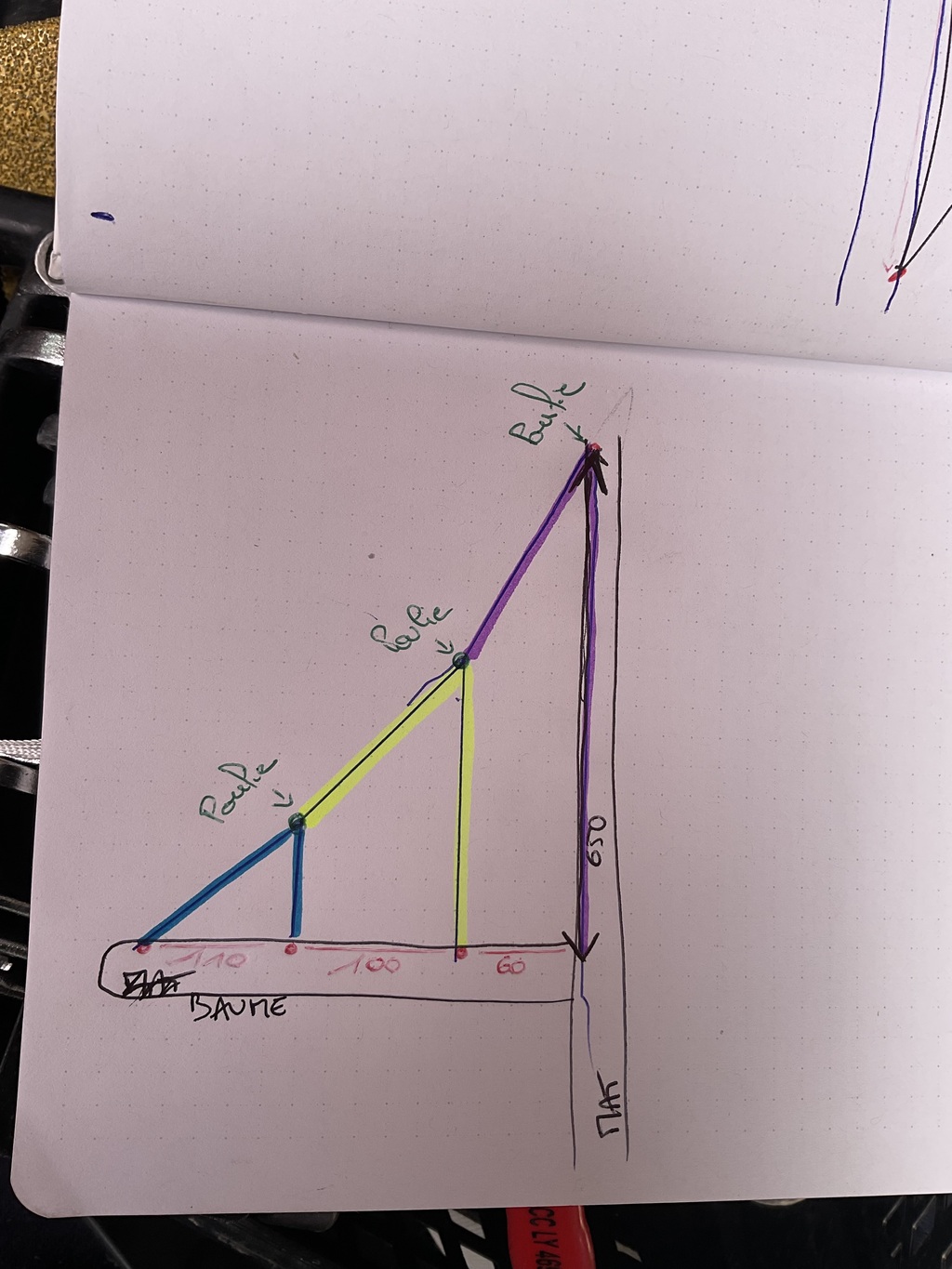

Je voudrais réaliser un lazyjack en 3 points comme le schéma que j’ai représenté. Il me faut donc les longueurs de chaque bout.. La réalisation d’un lazyjack doit elle être précise au cm ? Car je me dis que si je me trompe à quelques cm voire dizaine de centimètres je pourrais toujours rattraper ces distances aux points d’attaches sur le lazybag ?

Merci par avance pour vos réponses

L'équipage
#lazyjack#lazybag#fabriquer
AlmaBoatAlmaBoat
05 mai 2024
TIRTIR
06 mai 2024

d'après SELDEN

MONTAGE LAZY JACK.pdf
jihessejihesse
06 mai 2024

tu peux commencer par faire un schéma à l’échelle 1/10 par exemple, comme ça, pas besoin de calcul.
ça te donnera les dimensions suffisamment précises.
mais, un calcul ou un schéma ne seront presque jamais représentatifs car les efforts dans les bouts vont s’équilibrer d'eux même, en fonction des frottements dans les poulies, etc.
comme un LJ est réglable (par le bout le long du mat sur ton dessin) pas de soucis.
bon courage, c'est très facile à faire, il faut juste se lancer.

fritz the catfritz the cat
06 mai 2024

bonjour ,
les lazzy jacks ou pour parler franquaoui les fausses cargues
sont confectionnées en fonction du nombre de barres de fléches .
s'il n'y en a qu'une paire on positionnes les renvois sur le mat entre elles et la tête de mat ,
s'il y en à plusieurs ,ce sera toujours sur celles les plus près de la tête ,de mat.
on peut faire un réglage automatique en fixant des sandows sur les bosses de réglage en pied de mat

PolmarPolmar
06 mai 2024

En tresse creuse dynema, le diamètre peut être vraiment fin; la limite sera le confort d'utilisation au niveau des taquets.

BWV988:Tout à fait d'accord, du dyneema de 3 mm est largement suffisant, c'est plus léger et plus élégant que certains lazy jacks grossiers que l'on voit trop souvent, et dans la même veine des petits anneaux de frictions sont plus adaptés que des poulies.·le 06 mai 2024 14:23
Solent:C’est ce que j’ai fait et même pas besoin d’anneaux ou poulies. J’ai passé les bouts directement dans les épissures, le Dyneema est suffisamment glissant pour s’en passer. Mes lazy ont 5 ans et ça vieillit très bien.·le 07 mai 2024 10:34
Addiction:J'avais passé le dyneema directement dans l'œil mais cela marche mieux avec des mini anneaux à friction, l'ensemble s'équilibre plus rapidement, et pour le réglage les deux drisses dyneema de 3 sont reprises ensemble devant le mat avec une drisse classique de 6. Voilier de 37"·le 29 oct. 07:11
Pierre3:On ne peut pas aussi utiliser de simples anneaux en inox 316L soudés ?·le 29 oct. 07:59
JJT:Sur les miens les anneaux inox fonctionnent bien.·le 29 oct. 08:49
FredericL:Ça coulisse mieux avec des anneaux alu type Antal, le rayon de courbure du cordage est plus grand, mais avec du Dyneema qui est assez glissant, on peut se passer d'anneaux. ·le 29 oct. 10:29
Ajouter un commentairePublier
Van de BootVan de Boot
06 mai 2024

J'avais réalisé ce type de lazy jack qui permet:
- De n'avoir le lazy jack à poste seulement pour l'affalage et de le ranger le long du mât en nav.
- de conserver sa housse de GV.
plaisance-pratique.com[...]pip.php
Facile à réaliser en suivant le tuto...
VdB

didierluc:Bonjour van de bootTrès intéressant.Mon kelt 620 a une bôme de 2,5 mFaut il 3 ou 4 brins? Quel diamètre de Cordage est le plus adapté ?Auriez vous qq photos du mat et de la bôme avec votre système rétracté et non rétracté?Merci d'avance pour ce partage d'experience. Didierluc·le 29 oct. 06:38
Polmar:J’avais installé ce système sur un 18 m. N’ayant à disposition que de la tresse creuse dynema de 5 mm cela n’a causé aucun problème à l’usage. Le bout de réglage était par contre du cordage classique pour la facilité de préhension.·le 29 oct. 08:46
Ajouter un commentairePublier
AlmaBoatAlmaBoat
06 mai 2024

Merci à tous pour vos réponses ! J’ai fini par réaliser un patron au sol grandeur nature avec des amarres !!
Puis confection du lazy en suivant les mesures trouvées par ce moyen, un jeu d’enfant 😁

AddictionAddiction
5h

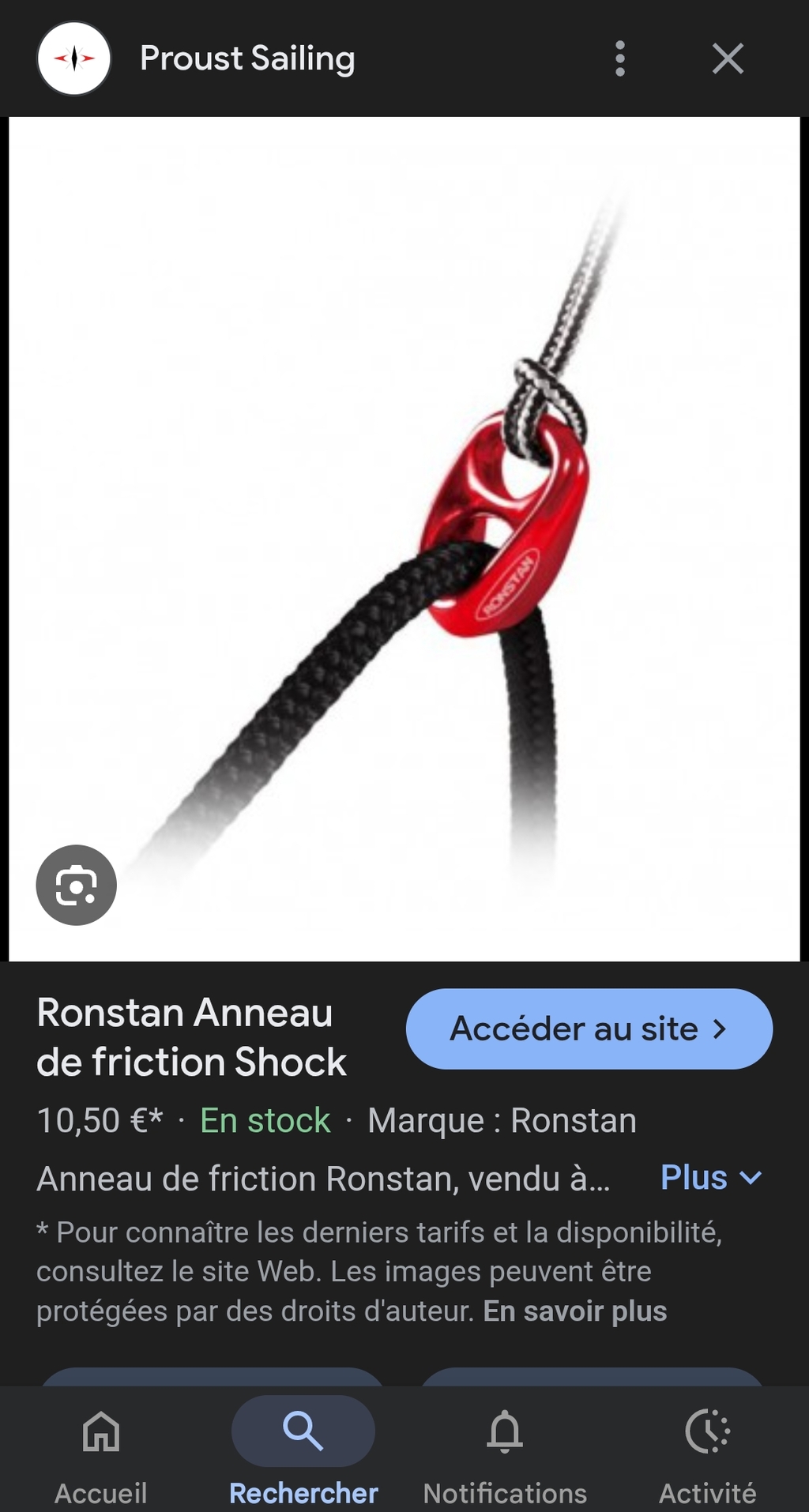

L'anneau double mini de Ronstan, de toute beauté et mini mini

FredericL:Très bien, mais limité en charge. ·le 29 oct. 12:14
Now:J'en avait acheté deux pour mes lazy jack mais ils sont vraiment trop petits je ne les ai pas utilisés, j'ai fait des simples boucles avec le cordage. (Une drisse de 5mm)·le 29 oct. 14:31
Ajouter un commentairePublier
