Fabriquer des poulies en bois

Quelqu'un as t'il déjà fabriqué lui même ses poulies ? Quel bois employer, ou trouver des réas... ?

Poulie biensur dans le style gréement traditionnel.

L'équipage
09 août 2001
09 août 2001
0

j'en ai fait une mais ....
j'en ai fait une mais ....c'est tellement plus simple de l'acheter.

Il doit rester un poulieur à Nantes je crois, on doit trouver les coordonnées au près du "ch

05 avr. 202105 avr. 2021
-1

j'ai fait mon bateau mais c'est plus simple de l'acheter
j'ai fait ma maison mais c'est plus simple de l'acheter
j’entretiens mon jardin mais c'est plus simple de faire venir un jardinier
ma femme fait à manger mais c'est plus simple d'avoir un cuisinier
je fait le ménage mais c'est plus simple d'avoir une femme de service
j'ai 2 enfants et c'est mieux de les faire soit même.......

t'as du fric toi !
C'est pas le cas de tout le monde 5moi ) et en plus c'est très valorisant de faire quelques
fois les choses avec ses mains
JF

09 août 2001
0

pareil suite
j'en ai fait une mais ....c'est tellement plus simple de l'acheter.

Il doit rester un poulieur à Nantes je crois, on doit trouver les coordonnées au près du "chasse marée".

Les poulies "traditionnelles" mais "modernes" sont constituées par un étrier métallique (galva puis inox qui reçoit l'axe et que l'on garni de part et d'autre d'une joue en bois (orme, charme, sipo qui n'est là que pour faire zoli et que l'on maintient par 4 rivets sertis. Leur seule fonction est d'empêcher l'axe de se faire la malle.

Pour le réa, tu as l'embarras du choix, soit en galva acheté dans une bonne quicaillerie, soit tu te les tournent en gaïac ou en nylon.

Si tu veux faire plus ancien, les joues en bois deviennent le support de l'axe, il vaudra mieux alors qu'elles soient elles-mêmes en gaïac. Une rainure extérieure longitudinale permet alors de maintenir un erseau fourré qui contiendra au dessus soit un oeil, soit un croc et que l'on assujetti par une surliure bien souquée entre l'oeil et la poulie. Naturellement, dans ce cas le réa ne peut-être lui même qu'en gaïac.

André

09 août 2001
0

Réas pour poulies
Va faire un tour sur le site d'Antal, l'accastilleur italien.

Tu y trouveras des réas en composites sur roulement. Y a plus qu'à réaliser les boites dans un style vieux gréement...

09 août 2001
0

poulies
Il existe un 2ème fabriquant de poulies en France:
- en bois (choix possible entre des dixaines de sortes de bois)
- technologie hi-tech (reas, roulements)

Dryade - "les Nargilla" 25620 TARCENAY
ambiance.art@dryade.fr

09 août 2001
0

Poulies de chez Dryade
C'est vrai qu'elles sont magnifiques chez Dryade... Mais bonjour le portefeuille...

S'il faut compter environ 1500 Frs pour une simple... Hi hi hi... lorqu'il faut en prendre 15/20 pour équiper l'unité...

09 août 2001
0

une poulie doit d'abord être fonctionnelle sauf sur ta cheminée (:-)))
Que demande-t-on à une poulie ? de changer le mouvement de sens avec le moins de perte possible.

Avec une vraie poulie havraise, çà tourne tout seul à condition qu'elle soit du bon diamètre.
Et souvenons nous d'un principe de base, plus c'est simple, moins il y a d'emmerdes et plus c'est facile à réparer le cas échéant.

Et surtout comme dit Tom, même en Euros, les balancer n'est pas le but.

Certes, on peut toujours monter un moteur de Ferrari dans une twingo ... pour épater la galerie.

André

18 mar. 2002
0

voilà
en quelques images comment faire des poulies

www.duckworksmagazine.com[...]cks.htm

20 jan. 2003
0

poulie de decoration
Combien se vend une poulir en bois pour une décoration ?

07 sept. 201316 juin 2020
1

faire ses poulies!
trouver des réas et acheter la visserie inox.
Le reste de la récup! et huile de coude.
Ca vaut largement la peine!

07 sept. 201316 juin 2020
3

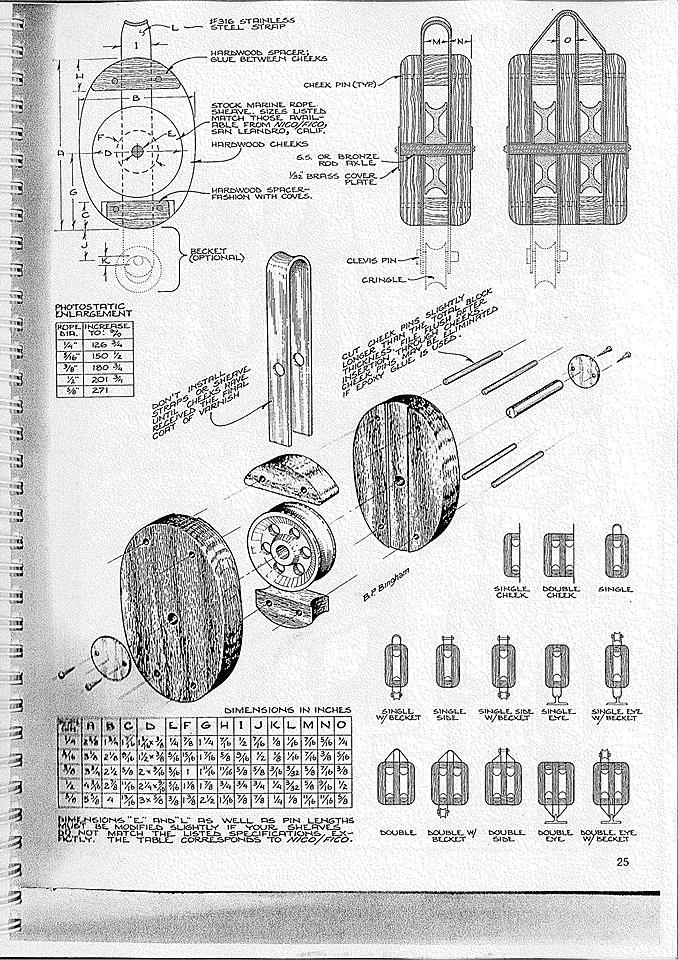

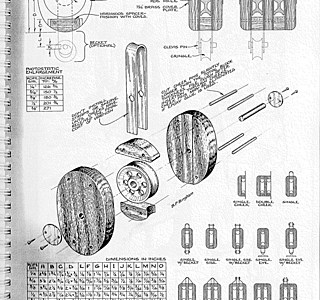

Pour ceux qui cherchent des dimensions:

22 avr. 2020
0

Bonjour,
Les essences pourraient être l'orme, introuvable au delà de certaines dimensions, donc le frêne , le robinier , ceci pour le partie Bloc
Le Gaiac comme déjà cité pour les réas
Je commande mes Réas chez
Les plaques de sécurité peuvent se faire en Inox, Cuivre, Laiton
Jusqu'à 14 mm pour les cordages, je fais une poulie bloc en une pièce
Au delà , j'assemble les 2 joues et les 2 trésillons par 4 tiges laiton filetées et écrou le tout à l'abri d'un bouchon
Pour les dimensions, j'ai utilisé un très bon article de Thomas Geoffroy , mais comme j'utilise des réas en Nylon, Laiton, Inox, Delrin,à billes ou non, j'ai adapté les dimensions de la poulie à ces réas.

Le point de départ est : quelle dimension de cordage ? , je choisis le réa, et adapte les dimensions de la mortaise et de l'axe, mais les dimensions extérieures ne changent pas par rapport au tableau cité

Il restera l'estrope...

22 avr. 2020
0

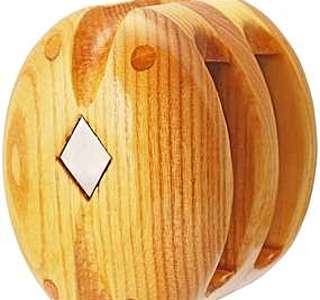

Les poulies anglaises avec le penny sur chaque face pour bloquer l'axe sont jolies!

22 avr. 2020
0

Oui, c’est vrai, j’ai utilisé des pièces de 2 cents sur mes premières poulies, plus petites
Mais elle est en partie cachée par l’estrope

27 avr. 2020
0

Perso, quand mes poulies deviennent trop abimées, je les refais en récupérant le réa, l'axe et le U. Je n'ai que les joues et les entretoises à refaire. Au prix où sont les poulies neuves, ça vaut le coup et ça occupe les jours d'hiver.

27 avr. 2020
0

Et les rivets, puisque dans ce cas ce sont des poulies havraises

27 avr. 202016 juin 2020
2

Dans le hors série No 7 de loisirs Nautique.

27 avr. 2020
0

Eh merci
Mais je cherche surtout l’information concernant l’estrope

27 avr. 2020
0

Je regarde demain car c'est trop la galère avec mon portable.

27 avr. 202016 juin 2020
2

Suite

28 avr. 2020
0

oui intéressant cet article, jai noté le petit morceau de cuir aux extrémités de l'axe, je l'avais remarqué sur le Reder Mor qui navigue en Baie de Morlaix, bon j'ai préféré installer les plaques, mais j'utilise des axes à partir de boulons à filetage partiel que je tronçonne aux 2 extrémités ce qui me permet de mieux encastrer ce boulon dans une des joues
Loisirs Nautiques, oui je me souviens de cette revue, et me demande à quelle date remonte ce HS ?

28 avr. 2020
0

Le HS est de 1979
Pour l’estrope il n'y a pas de dessin et d'explication il me semble après avoir recherché dans le bouquin qu'il n'utilisait pas ce système pour le Shpountz mais que des ferrures

28 avr. 202016 juin 2020
0

Pour l’estrope, il faut faire une erse en cordage, soit avec une épissure, soit en détoronnant un cordage et en retoronnant un toron sur lui-même, puis faire un amarrage plat avec bridure entre la poulie et l’œil.

Perso je mets aussi une pièce en cuir pour sécuriser l’axe.

28 avr. 2020
0

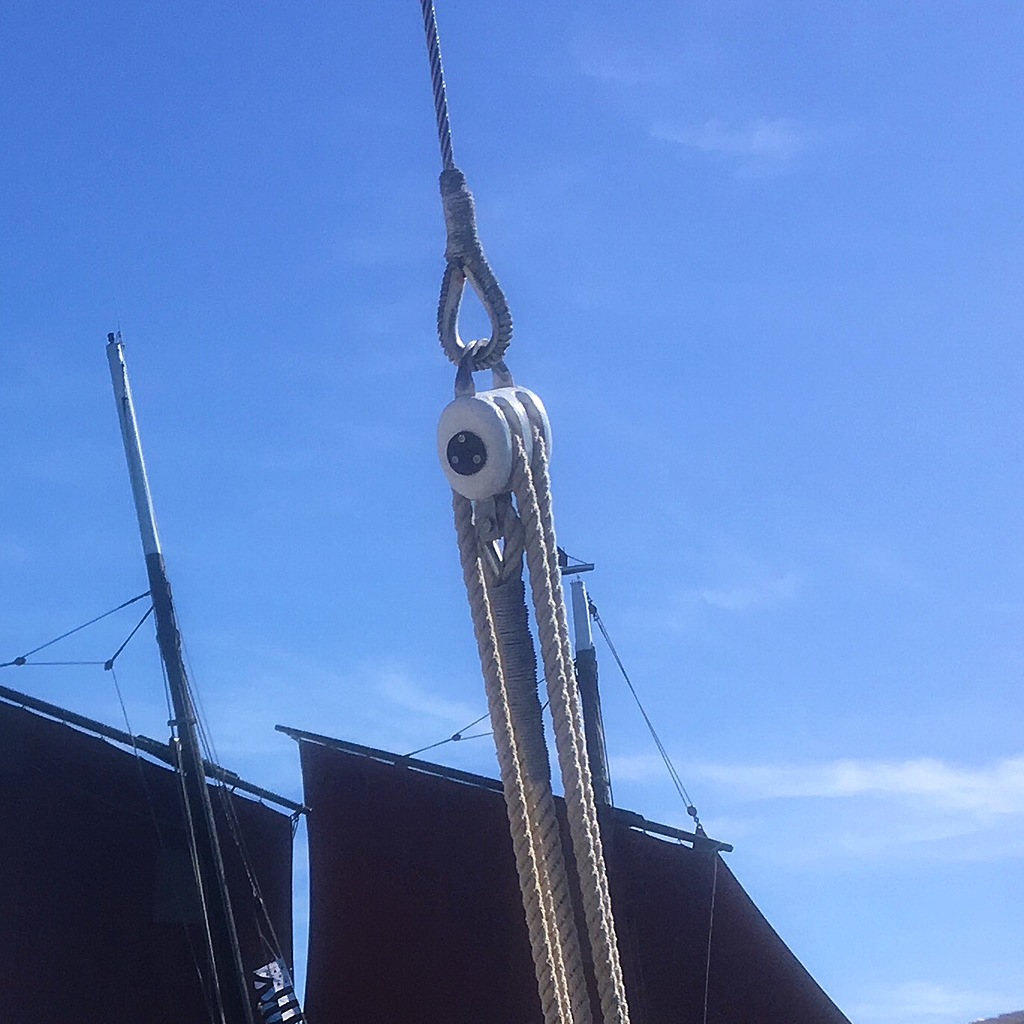

Ah oui, beau travail, et en arrière plan un vieux gréement
S'agit il d'une mono bloc ? parce que je ne vois pas de rivet
Bon pour des poulies recevant des cordages de 20 et qui par conséquent mesurent 18590150, il y a fort peu à parier que je puisse trouver du buis, dommage, même m'orme aurait été très bien

12 sept. 2020
-1

En rangeant mon gourbi, oh surprise, je viens de trouver une bible:
Le Manuel de Matelotage et de Voilerie , de G.Devillers aux EMOM une édition de 1974
Et là on parle de congréer, limander, fourrer avec une mailloche et un minaouet, mais avant tout il faut palanquer .
Allez j’y retourne immédiatement

28 avr. 2020
0

Pour les flancs: du buis. Indestructible. MM

28 avr. 202016 juin 2020
0

Suite

29 avr. 2020
0

Bonjour,
Je suis en train de me fabriquer des poulies mais pour le fabriquer un petit palan.
Mais je possède 2 poulies simples havraises que je voudrais revendre et que je n'utiliserai pas pour mon palan. Elles paraissent etre pour du cordage de 12 à 15 environ. je ne connais pas la nature du bois utilisé. Il y a une estrope en cordage avec oeil inox. Ces poulies n'ont jamais servi.
Si quelqu'un est intéressé , je vais faire, ces jours-ci, des photos et vous donner les dimensions et autres caractéristiques.

01 mai 202016 juin 2020
0

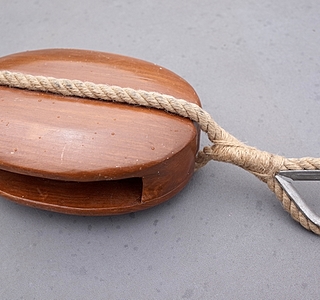

voici les 2 poulies que je vous offre à la vente:
L: 20 cm
l:14
épaisseur: 6.7 cm
L de l'estrope: 13 cm
Oeil inox : 3 cm intérieur.
D réa: 10 cm
gorge réa :9,80 env.

03 mai 202016 juin 2020
1

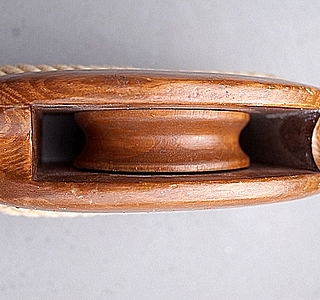

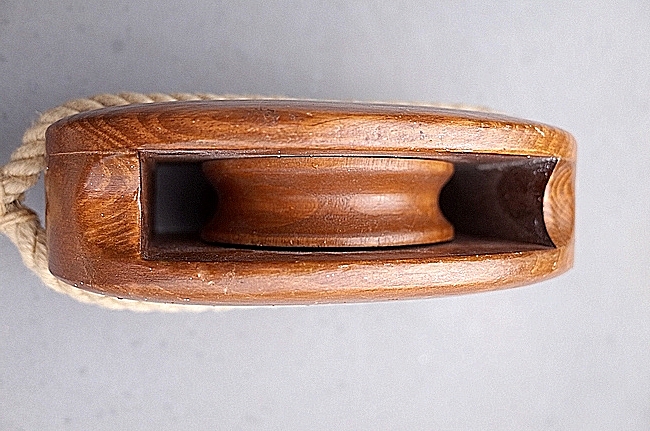

4 poulies du commerce: Toplicht, Davey, Barton ( la poulie havraise) en frêne et orme pour la Barton
Je note la profondeur de la gorge même au cul de la poulie , et son diamètre conséquent.

29 mai 2020
0

Bonjour,
Je suis artisan menuisier, j'envisage prochainement de faire une série de poulie en bois en chêne. Si cela intéresse quelqu'un n'hésitez pas à me contacter. 0699126610

Félix Gourmelon. 1

30 nov. 2020
2

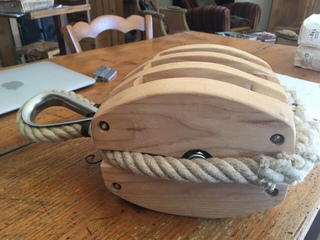

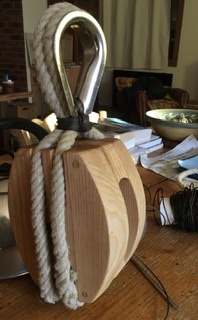

Après qq heures
Passage au banc à palanquer, confection de l’amarrage
Il n’y a plus qu’à livrer

30 nov. 2020
0

Les quatre tours de bridure sont-ils rendus nécessaires par la torsion à 90° de l’estrope ? Où il y a-t-il une autre raison ?

30 nov. 2020
0

Bien compté😀
En fait, vu que c’est la première que je noue, je m’étais pas posé la question
Je me suis replongé ds le manuel, effectivement il n’y a que 2 tours
La prochaine fois je mettrais donc 2 tours
Et merci😀

30 nov. 2020
1

Je n'ai pourtant pas de vieux gréement, mais un grand bravo à vous tous les gars!👍
Je sais bien qu'il en faut pour tous les goûts, mais ça change des posts sur la technologie électronique, où la plupart du temps je comprends que dalle😊

30 nov. 2020
-6

Tu sais les snobs en plaisance bois...pour faire vraie marin se regorge aussi de termes qu ils ne connaissent meme pas la signification precise...tout ca pour faire croire que naviguer sur des vieuc grements c est complique..et reserve a ceux qui savent....C EST FAUX....

01 déc. 2020
5

Je parlais des connaissances en matelotage, en matériaux et fabrication
Je ne comprends pas ton animosité vis-à-vis des possesseurs de vieux gréements...?
Admettons qu'une toute petite minorité veuille frimer, pratiquement tous sont des passionnés de vieille marine, et si c'est un secteur marginal dans la plaisance actuelle, ils y ont toute leur place, et mon estime personnelle.
Ceci dit, CPCQV 🙂

26 mar. 2021
0

Merci pour ce post
Il y a aussi des assoc, pour entretenir et faire naviguer ces jolis bateaux, et des membres essayant d’y apporter leur contribution.
Ça veut dire quoi CPCQV, désolé suis plus tout jeuns

01 déc. 2020
2

J'ai une barquette marseillaise gréée latin (mestre = grand-voile, polacre = foc, flèche) dont j'ai fait le plan de pont à partir de documents. J'ai façonné toutes les poulies (plus d'une vingtaine) dans des bois variés (buis, genévrier, nerprun, ...). Toutes sont d'une seule pièce. Les pièces rapportées sont le réa en Céloron, l'axe en inox, l'estrope en polypropylène et ligne à thon bituminée.
Les poulies paires qui se correspondent - par exemple poulies du palan des bastaques (une bastaque sur chaque bord), sont semblables (mais pas strictement identiques) - les poulies non paires sont non standard.
A l'usage, le buis bien que je l'ai gardé au sec plus de 30 ans (!) se fend mais il n'est pas besoin de le remplacer. Les autres bois tiennent bien. Je les ai huilée (huile de lin avec un peu de sicatif).
Je vous mettrai des photos demain. Ce soir il fait nuit ...
Elles ne décorent pas ma cheminée, elles servent vraiment : je navigue en Mediterranée aussi souvent que je le peux (quand on n'est pas confinés !)

02 déc. 2020
0

Bravo
J’ai hâte de voir les photos
Les essences que je ne connais pas
Quelle peut-être la hauteur des plus grandes
Ça nous change d’un des posts précédents

02 déc. 2020
1

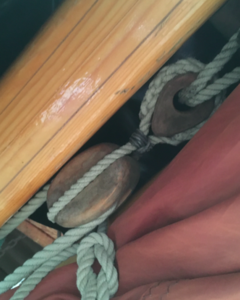

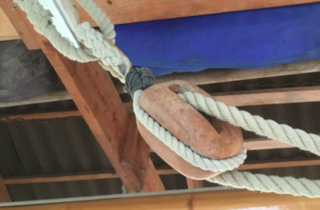

Voici un échantillon de poulies. La première photo est un galimatias de poulies et de manoeuvres ... rassurez-vous, je m'y retrouve. Le bateau est remisé sous un hangar (je le mets à l'eau à chaque navigation). Sur cette première photo, la poulie triple est sur-dimensionnée. Il s'agit d'une poulie que j'avais façonnée pour le renvoi des "embrouilles" (les cargues de la grand-voile)- j'utilisais un cordage qui s'est révélé trop lourd et les cargues ne se larguaient pas assez. Les cargues actuelles sont dans un filin synthétique léger qui fait mieux le travail demandé, mais j'ai gardé la même poulie. Il y a au total 3 poulies pour les cargues. La triple est frappée sur l'antenne au plus près du mât, ce qui me permet de rassembler toutes les cargues au pied du mât ... Bon, je cause, je cause ...
Bonne soirée

02 déc. 2020
1

Je me rends compte qu'aucune photo n'est à la même échelle. Les cordages ont soit 4, 8 et 10 mm de diamètres. Ils donnent l"échelle.
Sur la photo 2 (en partant de la gauche), cordage de 4 mm. Bois : nerprun.
Les deux photos du bas : palan en cordage de 10 mm. Les poulies sont en buis.

04 déc. 2020
1

Belle belle facture
Je retiens
-les cosses en bois,magnifique
-l’amarrage en portugaise
-l’epissure dans la cosse plutôt qu’en cul de poulie
Bravo à toi, et je garderai quelques idées

07 avr. 2021
0

Merci de tes éloges Valpo73 - peux-tu me dire ce qu'est l'amarrage en portugaise (que je pratique apparemment sans savoir ce que c'est - comme Monsieur Jourdain faisait de la prose ...)

07 avr. 2021
0

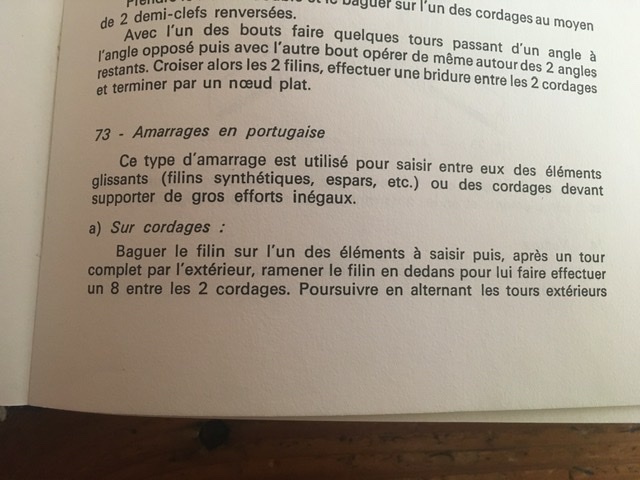

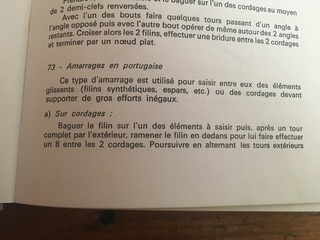

2 photos tirées de l’ouvrage de Devillers
En portugaise c’est un peu faire des 8, et c’est terminé par une bridure

07 avr. 2021
1

Dans le cas présent, je ne vois pas très bien l’avantage de l’amarrage en portugaise par rapport à un amarrage plat.

08 avr. 2021
0

Je fais sur les poulies à une estrope, un amarrage plat, mais qd l’association qui me la commande voit l’amarrage en portugaise, je fais.
Par contre pour les poulies à 2 estropes je commets toujours un amarrage en portugaise.

22 déc. 2020
2

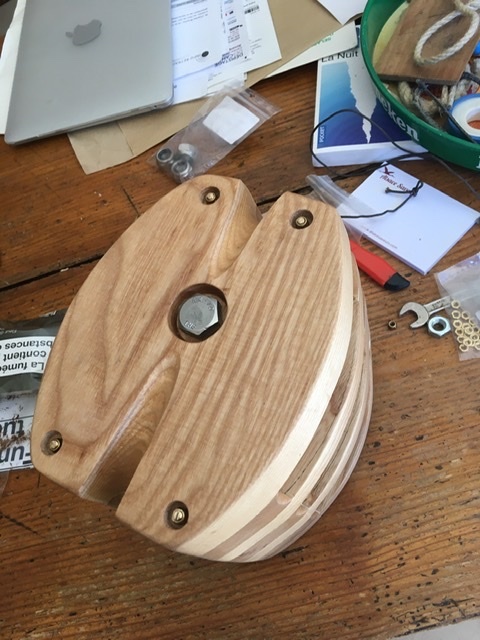

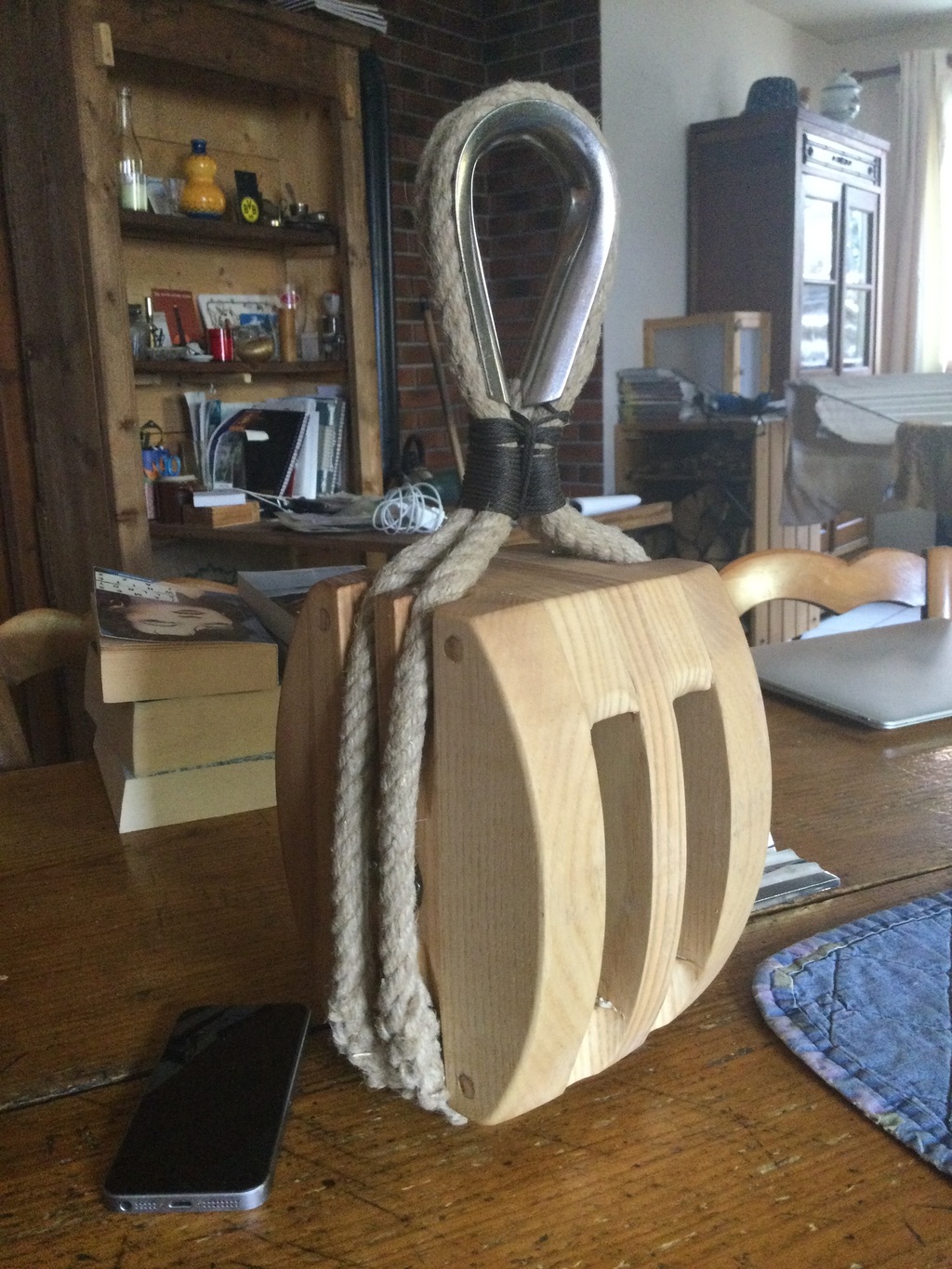

Poulie en frêne pour cordage de 20 mm, double estrope

02 mar. 2021
2

Poulie double pour cordage de 2 mm
Ça pèse 2,7 kgs

04 avr. 202104 avr. 2021
3

Bonjour, poulies refaites en 2014: chêne, cordage diamètre 10mm, assemblage riveté.

05 avr. 2021
0

Ah elles sont belles,et bien mises en valeur par le photographe, bravo à toi.
Le chêne : j’essaierai
2 questions
1/ Trouves t on dans le commerce des ferrures ?
2/ rivets peut être en laiton, comment les poser?

Bravo et merci

06 avr. 202106 avr. 2021
1

Bonjour Valpo73 et merci,

1° J'ai récupéré les ferrures des anciennes poulies.
2° Les rivets en cuivre , je les ai récupérés d'un ancien voilier bois en cours de démolition, j'ai utilisé aussi des agrafes cuivres pour tuiles monopole, je les ai redressées. Pour la pose, j'ai découpé à la longueur plus quelques millimètres de chaque coté puis j'ai maté avec un petit marteau un seul coté ( étau + plaquette acier avec un trou diamètre rivet), puis assembler les poulies, insérer les rivets et les mater doucement de l'autre coté et fignoler l'autre coté.

Tes poulies sont superbes, j'essaierai d'en réaliser.
Bonne journée.

05 avr. 2021
2

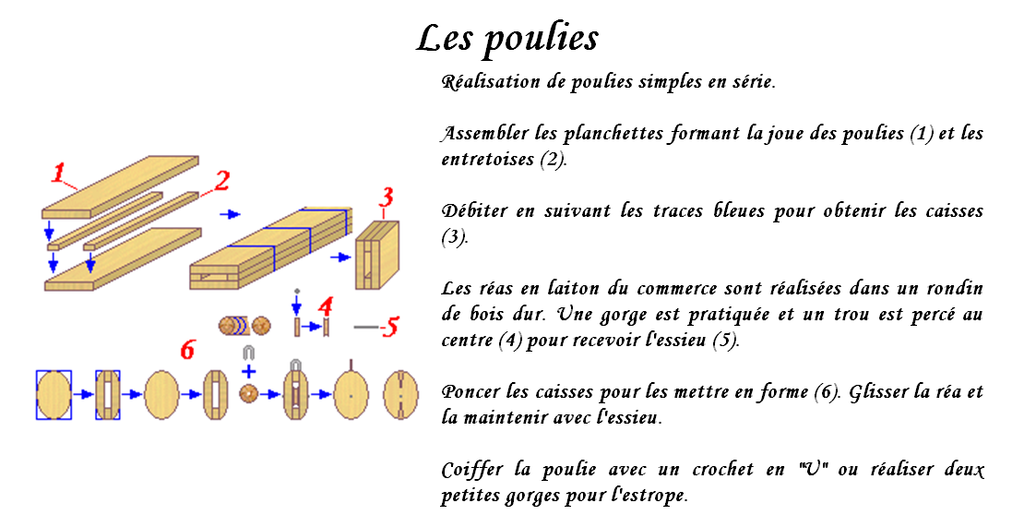

Un document pour réaliser des poulies en série !
Bonne journée

07 avr. 2021
1

Une petite remarque : "réa" est masculin

06 avr. 2021
0

Merci pour ces info concernant les rivets, j pense avoir compris, j m’interroge juste sur le diamètre de ces rivets par ex pour une poulie de 12 de cordage
Pour les ferrures ça semble plus difficile à trouver du neuf
Merci à toi

07 avr. 202107 avr. 2021
1

Pour les poulies de 10mm de cordage j'ai utilisé du cuivre de 2,5 mm de diamètre. Pour du 12mm , je pense que du diamètre 3mm est suffisant, les bordés de la coque du voilier bois était fixés avec des rivets de 3mm.
Voir ici pour des clous cuivre de 3mm : (par 1kg)
www.clous.eu[...]mm.html
ici pour des clous carrés (perso, je préfère les ronds !par 1kg)
www.clous.eu[...]cuivre/
ici pour les contre rivures (par 500g) pour riveter les bordés
www.clous.eu[...]vetage/

09 avr. 2021
0

Ma production étant plus artisanale, je les achèterai chez Alabordage, ils ont des conditionnements en 100g, cà reste néanmoins une très bonne adresse.
Ronds ou carrés ?, joli débat, il se pose déjà pour l'axe sur certains gréments anciens,
bon, vu que ma perceuse ne fait pas de trous carrés, ce sera rond, mais carré, c'est pas mal, ça bloque les mvts de rotation.

26 mai 2021
2

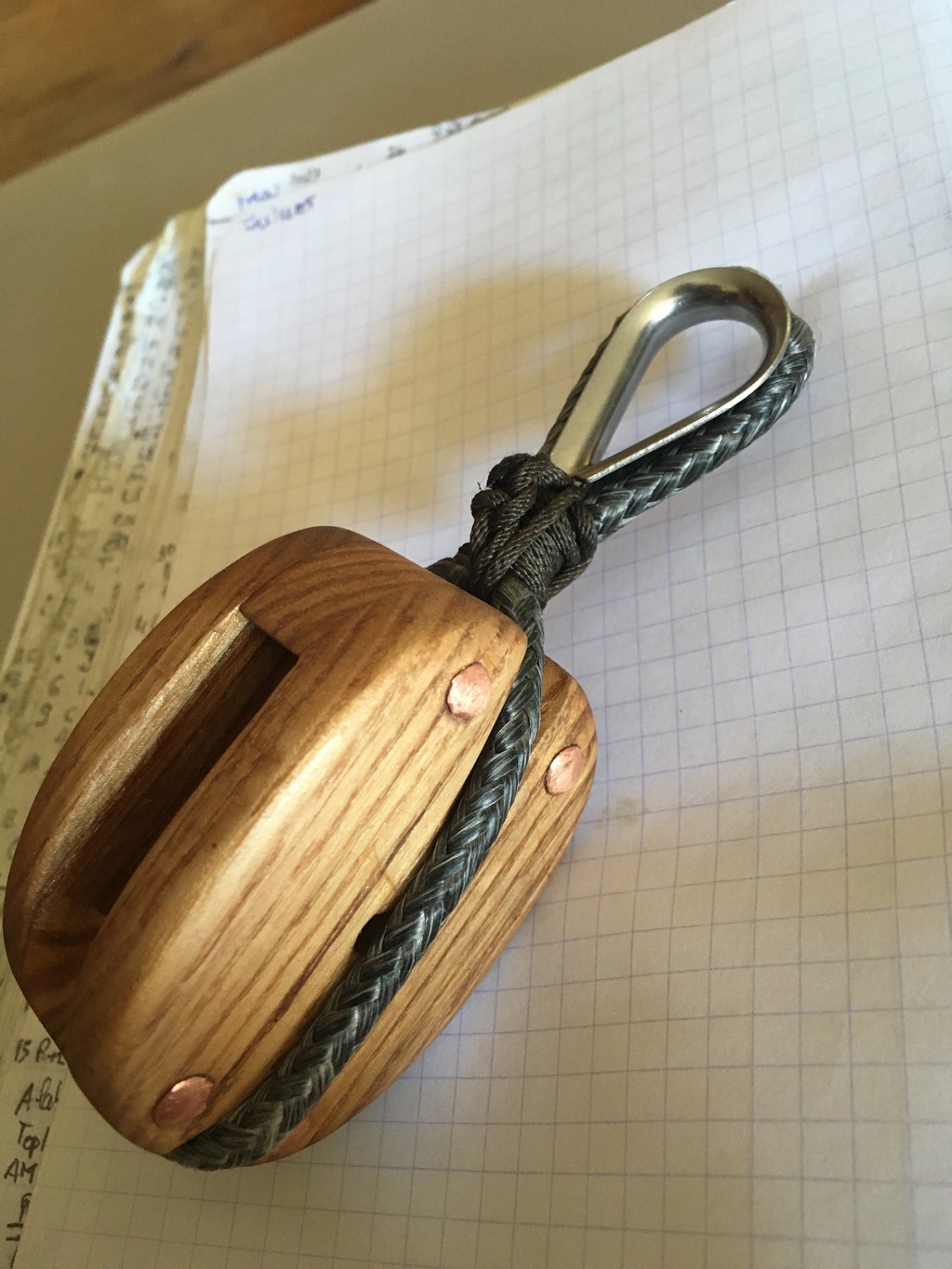

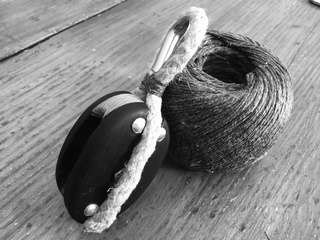

Pour vous remercier pour tous ces conseils
J’ai essayé l’erseau en dyneema, avec une couleur pas trop flambi.

27 mai 2021
0

Beau travail et jolie poulie !

25 août 2021
0

Après bien des essais, et des échanges avec les métallo du coin, j’en conclue,
J’utiliserai des clous carrés chaque fois que je trouverai la longueur ad hoc. Il ne fait pas éclater le bois, et permet de percer moins large.
Mais pour des poulies triple, ex pour cordage de 8mm, on arrive à des longueurs de clou de 85 mm, qu’on ne trouve pas en carrés à 2,5.
Ce sera dc collage à la Bostik spéciale , et clou rond riveté de 3 mm

Et c’est bien sur le site clous.eu que je trouve le meilleur choix

Votre réponse

Merci de contribuer aux réponses sur HISSE ET OH !

Merci de vérifier de bien répondre au sujet. Fournisser des détails sur votre réponse et partager votre expérience et vos recherches !

Mais éviter de …

  • Demander de l'aide ou de répondre à une autre question (utiliser les commentaires dans ce cas).
  • Porter un jugement et manquer de respect dans votre réponse.
  • Pour plus d'information, consulter la FAQ et la Charte de HISSE ET OH !

Déposer un fichier ici ou Cliquer pour envoyer

Le dieu des nuages souffle ses petits !

Après la pluie...

  • 4.5 (14)

Le dieu des nuages souffle ses petits !

mars 2021
