fabriquer des dérivations nmea 2000 /seatalk ng

salut
je cherche à savoir comment son cablés les T et autres dérivations des réseaux NMEA2000 / seatalkNG
vu le prix qu'ils vendent leur jouets et les cables je pense faire mes cablages moi même mais j'ai du mal à trouver les normes
si quelqu'un à ça ou à déja réalisé lui même ses adaptateurs
merci

L'équipage
#nmea#nmea2000#nmea2k#seatalkng
louping29louping29
24 avr. 2023
fxvtfxvt
24 avr. 2023

Hello,

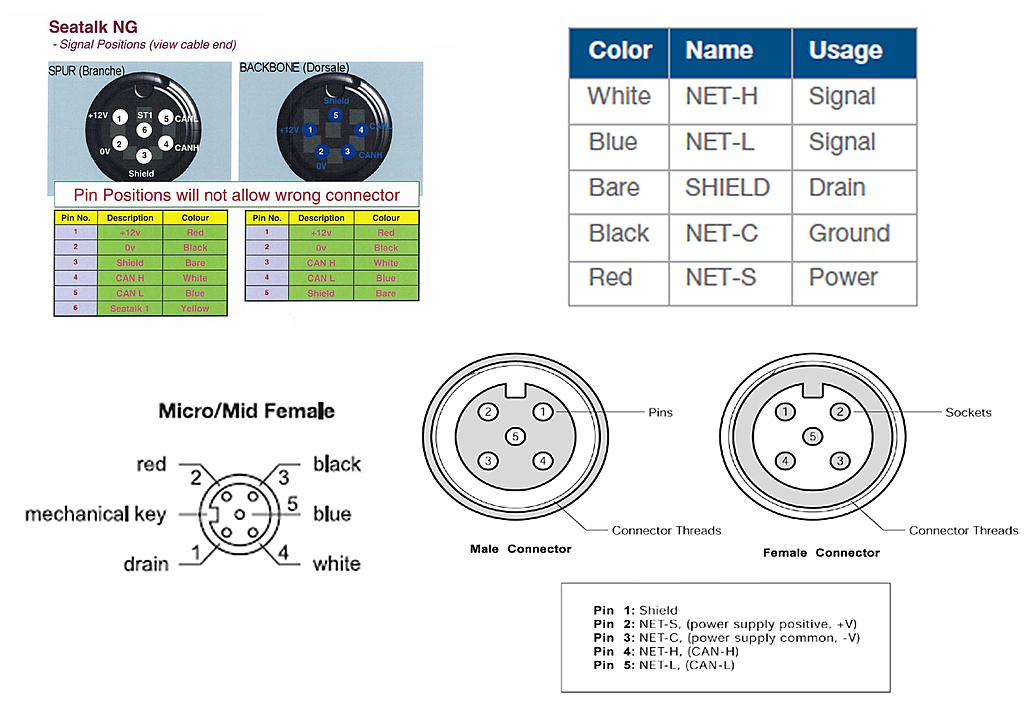

J'ai été dans le même cas que toi, aussi je me suis fait ce petit mémo qui rassemble les 2 types de brochage.
Amicalement.
FX

louping29louping29
24 avr. 202324 avr. 2023

du coup pour brancher un appareil juste a faire une dérivation par cable genre avec des wago à 3 départs ?

fxvt:Pourquoi que 3 départs ? Il y a 5 conducteurs.
Les wago ? Pas top pour ce type de signal à 250 kbits/s pour lequel il vaut quand même mieux soigner l'isolation et le blindage. Ce n'est pas comme du NMEA0183 à 9600bauds qui tolère des jonctions simples et rustiques. ·le 24 avr. 2023 15:01
louping29:un wago par conducteur ·le 24 avr. 2023 17:04
louping29:ou une soudure ·le 24 avr. 2023 17:04
