Au mouillage, le réa extérieur va encaisser les efforts de la chaîne ou bout. En plastique, comme sur la photo, il risque de ne pas vivre vieux. Peut être prévoir une matière plus dure, genre celoron, bronze?
En plus, ça créer un bon bras de levier, la fixation de l'ensemble a intérêt d'être sérieuse sur l'étrave.
Autre point, l'écrou nylstop n'est pas censé se barrer, mais ca c'est la théorie. Peut être prévoir un axe avec une goupille beta à la place?

Hello,

merci pour vos réponses.
Effectivement la maquette serait la plus appropriée pour avoir un bon résultat, mais je dois faire cela a terre et j'aimerai faire ça pendant mon carénage (environ 1 semaine). Du coup si je trouve un modèle ça serait le top.

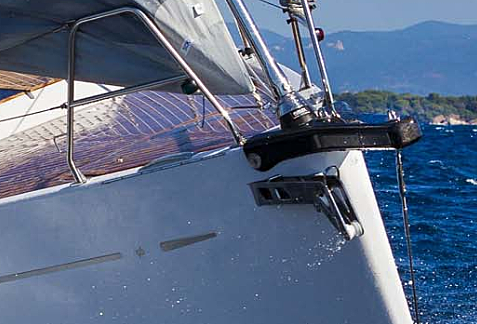

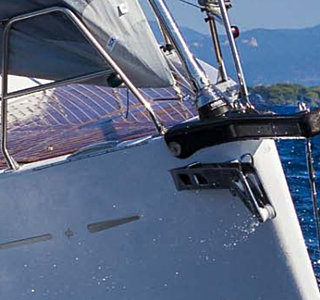

J'ai trouvé un autre exemple sur les nouveaux grand soleil sur lequel il n'y a pas de réa supérieur mais un simple arceau en inox qui permet de baisser la verge. voir photo.
Je sais pas si il s'agit d'un davier basculant? j'aimerai bien voir les cotes....

@Tomate, j'ai pas l'impression que le réa soit plus solidité a 30 cm de l'étrave qu'actuellement? Par contre effectivement, la fixation sur la ferrure d'étrave doit être bien solide surtout si elle accueil l'amure du spi.

Pour ce genre de choses, tu peux aller chercher de l'inspiration sur le site de Batsystem.

Oui, elle est prise en compte. Par ici (sud est) on ne peut pas caréner sans être mesuré. Pareil au port (sauf passager de courte durée). Seule les éléments qui sont mobiles peuvent être tolérés (ancre, par exemple). J'avais raccourci le balcon avant de mon bateau précédent pour passer à 9,96 m...
Pour ce qui est des efforts énormes que subit le davier d'étrave, ATTENTION ! Par vent violent la tension de la chaîne peut atteindre plusieurs centaines de kg. Si le davier est sur l'étrave, no problémo. Mais avec un davier déporté, comme sur la première photo (tube inoxydable), L'effort exercé en "bras de levier" sera multiplié. Et ce n'est pas une sous barbe qui règlera le problème, celle ci assumant un effort venu du haut (étai, voile d'avant ou spi).

La verge de mon ancre Delta mesure 50 cm (et oui !) du coup, si je veux que mon emerillon d'ancre soit sous l'enrouleur (avec un arceau inox obligeant la verge a descendre et protégeant par la même occasion mon enrouleur, ma rallonge de davier de mesurerai pas plus de 25 cm.
Ce qui représente environ 3 fois la force exercé sur le davier actuel.

Si on exerce habituellement une force de 100kg si le davier ça représente 300 kg sur l’extrémité de mon nouveau davier.

Pour l'ancre,pas trop de stresse car le réa qui reprend les efforts sera a 20 cm du davier actuel et je peux aussi positionner une pâte d'oie.

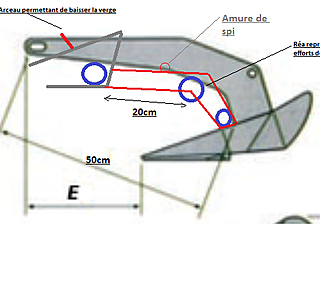

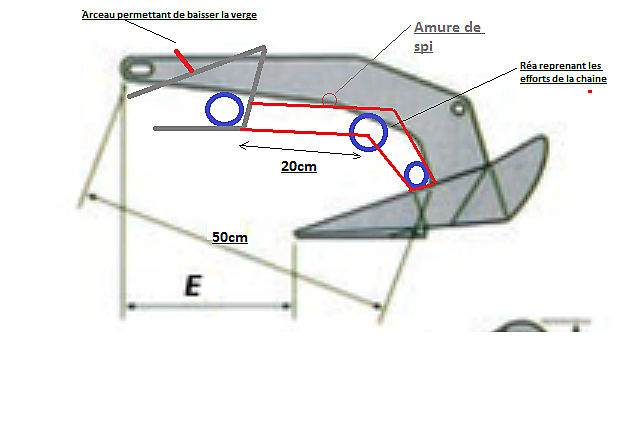

En pj un premier plan.
