Fabrication safran relevable genre Corsair F27

Bonjour à tous,

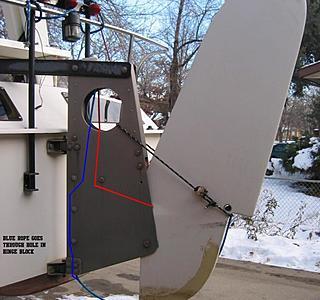

N'ayant pas trouvé de cages de safran tout fait à coût abordable pour mon Superserpentaire (moins de 7 m), j'ai fouillé HO et le net pour trouver le modèle le plus facile à faire. Je trouve que le modèle genre F 27 (photo jointe) est pas mal. Me reste à en faire 2.
je m'interroge sur le dimensionnement de certains éléments. La cage du safran semble faite par des joues en aluminium reliés par des tubes carrés.
Je pense à des joues en 3 mm et tubes de 35x35. Qu'en pensez vous ?
Ensuite l'articulation du safran se fait par un systeme un peu visible sur la photo. Ca semble être aussi en alu boulonné avec une pièce ou est fixé un palier. Si un propriétaire de F27 a une photo ou un dessin ca m'arrnagerait. J'ai un artisan très compétent pour me fabriquer ce genre de pièce.
Pour les safrans, je me débrouillerais, j'an ai déjà fait. Probablement en Red cedar avec de l'unidirectionnel après mise en profil Naca.
Je suis preneur de tout conseil...
Merci d'avance.

L'équipage
27 mar. 2021
27 mar. 202127 mar. 2021
0

Pour l'espacement entre les joues, il faut partir des dimensions du safran, typiquement 12% de la corde en haut de la lame pour un profil NACA 0012.

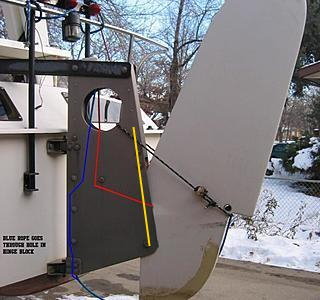

Si tu pars sur un concept comme celui de la photo, il faut bien boulonner sur les entretoises à l'avant et à l'arrière, et ajouter des raidisseurs à l'arrière (traits jaunes) qui remontent bien au dessus de l'ouverture à l'arrière, ou mieux si ton artisan est équipé de plier la tôle pour faire une nervure d'environ 30 mm de large.
Pour la strat avec de l'UD c'est bon, faire des couches de longueur dégressive 100, 70 et 40%, et terminer avec un biaxial à 45° pour donner un peu de résistance transversale.


Francois 260:je pensais effectivement à du naca 012 avec une corde de 30 cm. pour la longueur il faudrait que je mesure la hauteur moyenne des bisfans de cette taille. ·le 28 mar. 2021 18:49
27 mar. 2021
0

Sinon une tête comme sur cette photo c'est pas mal mais c'est du on-off. Pour la réalisation, plutôt du stratifié que de l'alu.


28 mar. 2021
0

Pour l'alu des joues de 30 MM ça semble correct ? pour les raidisseurs, je pense bien sûr à en mettre.


28 mar. 202128 mar. 2021
0

Je vais bricoler sur mon F-27 aujourd’hui. Je peux faire des photos et même un appel en vidéo live si tu veux. MP avec tes coordonnées dans ce cas. J’y serai dans 1h (ie midi heure de Californie) pour probablement 3 à 4h au moins.
