Fabrication réservoir d'eau en fibre

Bonjour à tous,

Ma vache à eau à complètement fuit la semaine dernière et je cherche un moyen de la remplacer.

Je souhaite partir sur du rigide sous une banquette pour plusieurs raisons :
- je veux à tout prix éviter des fuites à l'avenir
- je veux pouvoir inspecter l'intérieur du réservoir et pouvoir le nettoyer l'hiver sans avoir à le sortir du bateau
- gain de place, car au final je ne trouve pas de réservoir souple qui pourrait bien épouser la forme de ma banquette

Bref, mon souci c'est que je trouve pas de réservoir rigide qui tiendrait sous la banquette de mon 29 pied. L'espace et bizarrement fichu et pas très grand non plus. Je cherche pas à avoir beaucoup de capacité 40 litres me suffiraient bien.

Du coup je souhaiterais utiliser le fond de ma banquette comme "moule" pour fabriquer mon propre réservoir en fibre de verre, et c'est là que je souhaiterais avoir de vos conseils.

Je compte protéger le fond de mon coffre sous la banquette avec un film plastique pour éviter que la fibre y adhère pendant le processus et ensuite je comptais poser mes couches de fibres dessus. Ensuite je pensait faire le dessus du réservoir en contreplaqué + fibre + epoxy et de "souder" dessus + dessus avec de la fibre.

J'y connais pas grand chose, est-ce que ça vous semble bien comme méthode ?

Où puis-je me procurer de la fibre ? Est-ce qu'il faut faire la première couche en mat puis le reste en fibre tissée ?

Avec quoi il vaut mieux enduire la fibre ? De l'epoxy ?

Je suis preneur de tout conseil sur le procédé de fabrication, merci :)

L'équipage
03 août 2022
03 août 202203 août 2022
0

Bonjour Michel,

Oui, la réalisation de réservoirs en CP/Epoxy sont tout à fait réalisable. Pour finaliser le revêtement, il existe des résines alimentaires qui permettront la compatibilité avec l'eau.

Certaines/Les résines sont aussi résistantes aux hydrocarbures.

Beaucoup de cuves de vinification (pour le vin) sont réalisées en fibre !

Bref... mes réservoirs sont en CP/Epoxy.

Bon courage,

Tom


03 août 2022
1

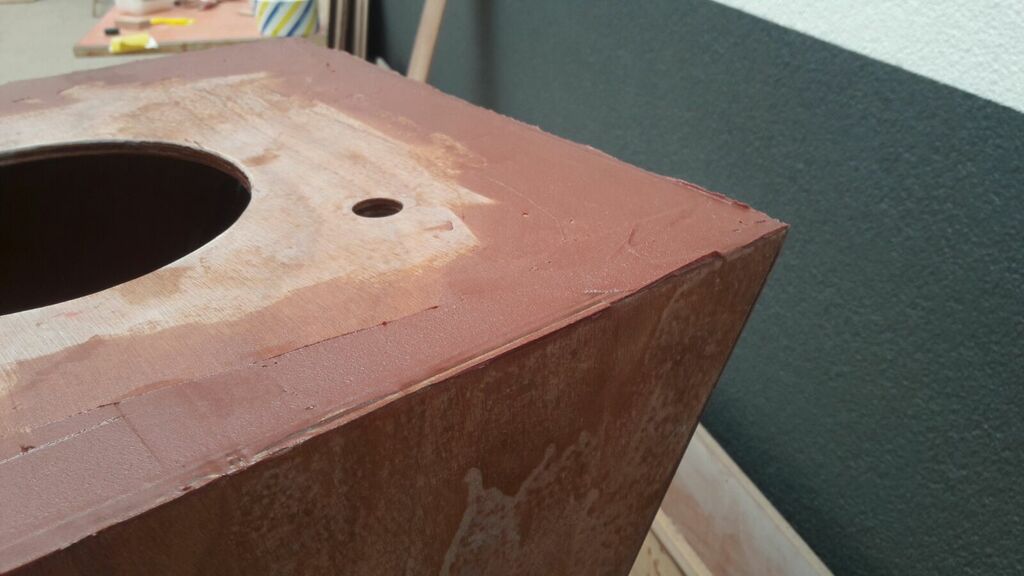

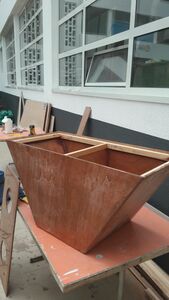

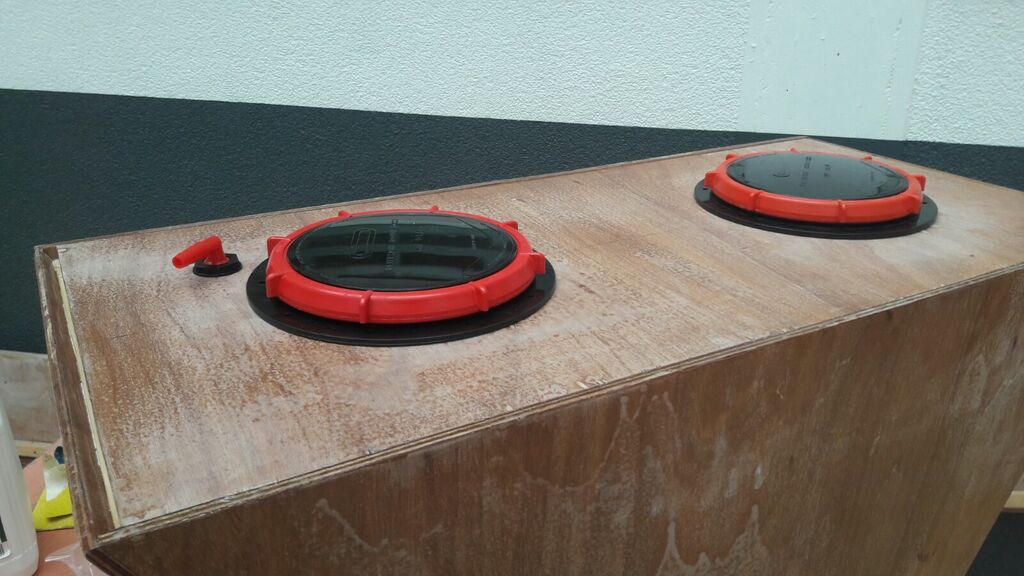

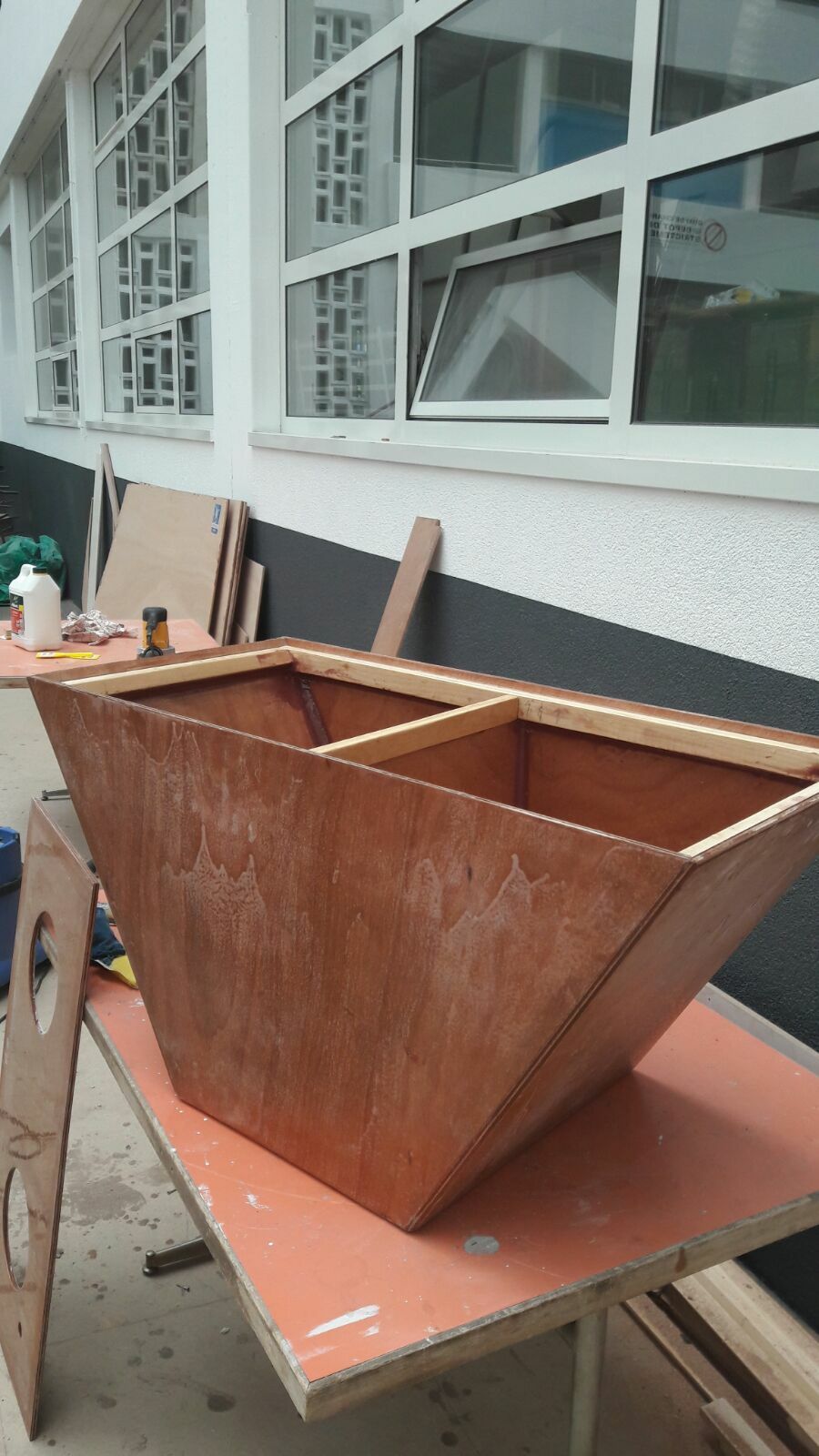

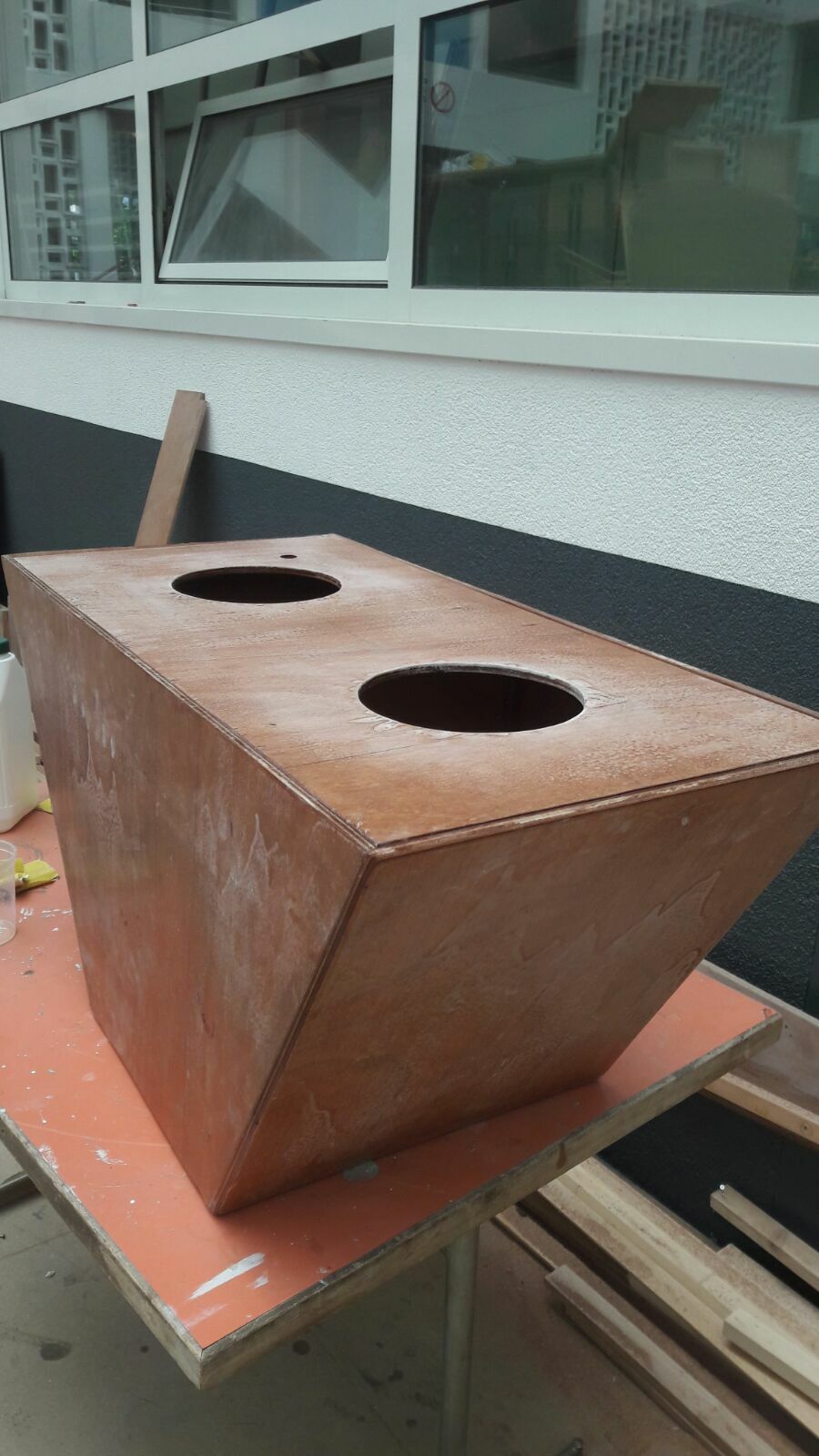

Juste pour une idée. cp époxy non fibré.


03 août 2022
0

sans soucis, par contre le mieux est de les intégrer à la coque. Bien décaper la coque, et deux couches de biax pour isoler le polyester + stratifier le coffre à isoler + un couvercle idem en strat. prévoir des trappes d'accès.


03 août 2022
0

Je vous invite à remplacer le bois par de la mousse de polystyrène extrudé collé à la PU, c'est plus facile à travailler et épousera facilement les formes.
Vous recouvrez de fibre et époxy pour la rigidité.


03 août 2022
0

Merci pour vos messages qui m'indiquent que je ne vais pas dans la mauvaise direction.

Tom : si je recouvre l'intérieur du réservoir de gelcoat est-ce que je dois quand même choisir des résines alimentaires ?

Merci Tuperware pour tes photos, je vais m'en inspirer pour la partie haute du réservoir :)

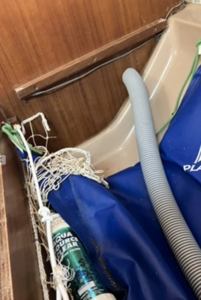

Cédric : le coffre de la banquette de donne pas directement sur la coque en fait, je joins une photo pour te montrer.

Sinon des recommandations pour acheter de la fibre de verre ? Une boutique à recommander ?


tom:Pour le Gelcoat, je n'en ai jamais utilisé : je n'ai pas de réponse. Regarde mon album, si tu veux voir mes réservoirs. Boutique pour fibre et produit => l'incontournable Sicomin·le 03 août 11:03
tom:tu trouves de la résine alimentaire pour cuve un peut partout, exemple 1er résultat google : www.maison-etanche.com[...]06.html ·le 03 août 11:05
Cédric 1983:résine alimentaire et gelcoat alimentaire ... l'écart de prix ne justifie pas l'économie.·le 03 août 11:17
03 août 2022
0

Bonjour,

J'ai utilisé pour les miens, du Biotank.
Pas de problème depuis 2 ans.
Jean-Charles


03 août 2022
0

Merci encore pour ces conseils ! :)

C'est de plus en plus clair pour moi.

Je vais regarder du côté de Sicomin, une idée de boutiques physique où on peut en acheter en Normandie ou Bretagne Nord ?

Sinon combien de couche de fibre je dois mettre à votre avis ? (je suppose que ça dépend aussi du grammage)


Cédric 1983:coté échantillonage si il n'est pas rapporté à la coque, 3kg de fibre au m² suffit, avec du biax 600gr, ca fait 5 couches et à peine 5mm d'épaisseur, mais un tissus un peu plus fin sera plus facile à travailler, par ex du 450gr, 7 couches. pour un plus gros réservoir, il faudrait augmenter.·le 03 août 12:01
03 août 2022
0

normalement la résine epoxy est alimentaire.

Ne pas oublier des cloisons amortissant les mouvements d'eau.

Sur le mien il est en fibre polyester avec revêtement peinture (alimentaire ? je ne sais pas).

Attention à bien protéger les raccords sur le réservoir (les mettre dans des renfoncements) et à les positionner facilement accessible, car les fuites viendront de là.

Et surtout, prévoir le réservoir "extractible" du bateau car si non un nettoyage in situ sera impossible sous le couvercle et les endroits éloignés.

A+


03 août 2022
1

En partie basse, faire en sorte que tout le volume soit exploitable !
Envisager un compartimentage pour éviter le grand déplacement du liquide; quoique pour 40 l pas forcément utile.
Prévoir un évent pour éviter la mise en dépression lors du soutirage.
La surface en contact avec le liquide doit être "alimentaire".
...


03 août 2022
0

Bonjour Michel

Il ya aussi la piste du forex en collage voir lien de plus 40 L c 'est pas énoreme.

www.schnaps.fr[...]les.php

Le Moko


03 août 202203 août 2022
0

Plus de détails (quel bateau? Photos? Etc) en ce qui concerne la situation de départ permettraient de donner de meilleurs conseils.

Perso, il me semble que ce serait plus facile de directement recouvrir de fibre de verre la coque sous la banquette (si ce n'est pas déjà le cas), ainsi que les parois de la banquette et le dessous de l'assise. Une trappe de visite dans l'assise, un passe-coque au point bas pour le captage de l'eau, un passe-coque au point haut pour la prise d'air, et roule ma poule.

Se renseigner sur le type de résine et de peinture à utiliser. Sur mon boat, je crois qu'on a utilisé de l'époxy dit alimentaire. Idem pour la peinture.

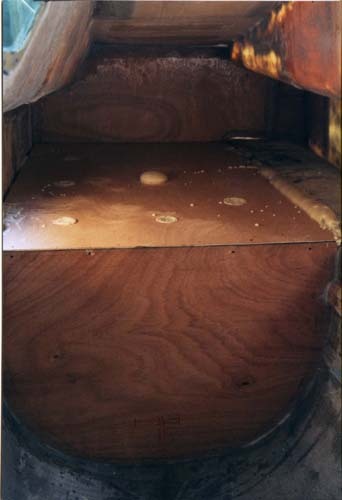

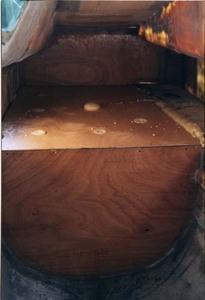

Photo prise à l'instant de mon réservoir sous la banquette du carré.


James :La classe !Avec en plus la réservation pour le couvercle...·le 04 août 22:50
03 août 2022
0

Pour le bateau c'est un First 29, photos je peux en faire plus au besoin mais voici ce que j'ai en PJ pour l'instant.

Effectivement je veux tout recouvrir de fibre (de façon à ce que le réservoir soit amovible).

Merci pour test photos :)

@LeMoko merci pour ton lien très intéressant !


Numawan:Pourquoi voulez-vous que votre réservoir soit amovible? Faites plutôt un réservoir fixe et intégré dans votre banquette. Prévoyez une trappe de visite qui vous permettra de remplir le réservoir et de checker son état. Après 14 ans, mes réservoirs sont très propres, même s'il y a parfois quelques dépôts de sable au fond du réservoir. Je les enlève à l'éponge de temps en temps.·le 03 août 16:16
MichelH:Si je change d'avis ou que j'ai un problème de fuite je peux pouvoir le sortir de son emplacement facilement. Et je voudrait ne pas modifier l'aspect du fond de banquette·le 03 août 16:28
03 août 2022
0

Ne pas oublier des cloisons amortissant les mouvements d'eau.

À mon avis, ce n'est pas nécessaire pour un réservoir de 40l.


03 août 2022
0

sur le neptune 99 j'en avais fait un dans la couchette de coursive
stratifie directement sur la coque en doublant le morceau de cloison longitudinal
pour pouvoir passer les fils et les tuyaux ,tout en polyester stratifié sur du cp basique et en finitions époxy ?
j'avais un peu plus de 100L


04 août 2022
0

Quels sont les avantages du cp stratifié ? On perd un peu en volume de réservoir car on épouse moins la forme du coffre mais ca se joue à pas grand chose. Est-ce que c'est plus économique ?

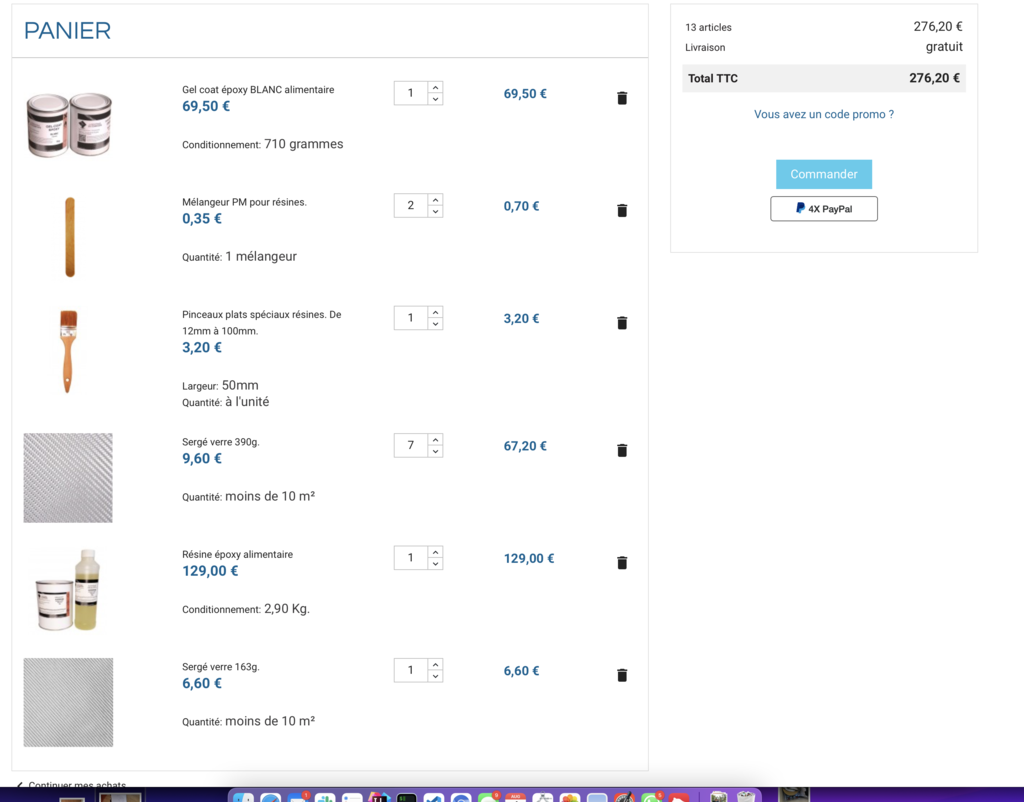

Avec les conseils de Tom je suis allé fouiller un peu sur le web et je me retrouve avec un panier à 276 euros pour :

  • première couche en grammage léger (163g)
  • 7 couches en 390g
  • la résine epoxy alimentaire qu'il faut
  • le gelcoat alimentaire
  • qq outils (+ les débulleurs à rajouter)

Est-ce que ça vous semble bon ? Je m'attendais pas forcément à mettre autant d'argent dans le reservoir. Ca vous semble raisonnable ? Est-ce que c'est un risque de vouloir passer à 1.5kg de fibre par m2 pour diviser la note ?

Merci encore :)


04 août 2022
0

Si tu n as jamais utilisé de la fibre/résine , achète un réservoir Nauta , c est du solide , une heure de boulot et tu remplis ....


MichelH:J'aimerais bien, mais aucun réservoir souple de chez eux ne tiendrait dans sous ma banquette...·le 04 août 19:32
Morteen:Et pas de place ailleurs ? Parce que tout ce travail pour 40 litres, tu crois que ça vaut le coup ?·le 04 août 19:35
MichelH:Je pourrais le mettre à l'avant mais ça implique pas ma de perçage dans les cloisons et plus de poids à l'avant aussi.Et je voudrais être capable de nettoyer mon réservoir l'hiver en ayant accès à l'intérieur·le 04 août 19:49
tuperware:Pourquoi fibrer un CP 3 ou 4 couches d'epoxy suffisent. Concernant l'epoxy alimentaire je demande à voir la différence avec de l'epoxy non alimentaire. ·le 04 août 19:54
MichelH:Donc tu penses que 1 ou 1.5kg par m2 de fibre peut suffire ?·le 04 août 20:02
fritz the cat:sir le neptune 99 j'étais obligé de faire une double cloison entre celle du coffre de la coursive pour pouvoir passer des tubes avant de la mettre ,c'est par là que passaient les fils électriques et des tuyaux d'eau ;mais tout le reste je l'ai fait directement sur la coque et les cloisons transversales avec des congés pour les angles et un couvercle en polyester avec une trappe de visite ainsi qu'un tube vertical avec une jauge flotteur et un loquet pour la tenir enfoncée qui servait en même temps de mise à l'air libre .·le 05 août 15:17
04 août 202204 août 2022
0

Jai fait deux réservoirs de 140 l., un par coque, stratifié directement sur la coque entre deux cloisons en cp de 10, une couche de tissu sur la coque pour repartir sur du propre, et trois couches sur le cp pour la solidité. Ensuite gelcoat de finition. les couvercles sont en cp stratifié 3 couches de tissus, collés scellés au dessus pour terminer. Les trappes sont plexi avec joint néoprène. Bien prévoir à l'avance les tuyaux, la mise à l'air libre etc… ça fait plus de 20 ans que c'est en service, pas de problème. C'est ce qu'on voit sous les coffres derrière les penderies sur les photos pendant la construction, je n'ai rien de mieux comme photo.


MichelH:Merci ! :)Est-ce que tu te souviens de l’épaisseur de CP et du grammage de y’a fibre ?·le 04 août 22:16
James :Quoique tu fasses il faut protéger la tranche du cp au niveau des jonctions et surtout au niveau des découpes des ouvertures des trappes.J'ai eu un bateau où l'eau avait migré dans la tranche et avait délaminé toute la plaque du dessus en cp. ·le 04 août 22:56
04 août 2022
0

Hello,

Je suppose que la technique est la même pour faire un réservoir eau noires? Les modèles dans le commerce ne sont pas les mêmes.

Depuis le temps que je repousse, il va falloir que je m'y mette et je ne trouve pas de réservoir tout fait qui rentre la ou je veux le mettre sans perdre du volume donc du sur-mesure serait bien. J'avais fait faire un devis, mais le prix pique pas mal, donc je me tête pour me lancer cet hiver.


James :Si tu trouves un gars qui soude le polyethylene Hd ça devient plus facile pour du sur mesure.Si tu n'as pas trop d'arrondis tu peux même faire des patrons avec du carton épais et tailler dans une ou une demi plaque à chercher chez Richardson plastiques par exemple.Après des passe coque à vis c'est le plus facile,et les trappes chez Vetus grand choix.Ou sinon tu passes ici avec tous les morceaux pré découpés et je te les soude ,j'ai le fer avec la buse triangulaire et il me reste des kilomètres de baguettes (en rouleau sinon au poids chez le fournisseur)Ça te coûtera très cher,au moins un resto au snack à côté !Par contre je bouge mi septembre et ne reviens que début/mi novembre. Sinon le cp est faisable avec des précautions, même si la fibre pure a ma préférence bien que je n'ai jamais fait un réservoir ainsi.·le 04 août 23:45
Cédric 1983:une trappe pour l'eau noire? si tu as une ref je suis preneur ... matos fiable bien sur, le plastique qui fendille après 5 ans c'est niet!·le 05 août 09:45
James :Regarde chez Vetus, j'ai la flemme de chercher.Ils ont de tout,de la Andersen transparente ou pas ,des gros trucs en alu genre chalutier, des trappes à gazoil...·le 05 août 09:51
Ebraball:Mes trappes sont en plexi, taillées dans les anciens hublots que j'ai remplacé. Eau potable ou eau noire, je pense que ça revient au même, les miennes ont été faites il y a 20 ans, dans du plexi qui avait déjà 20 ans, ça tient toujours sans fuite.·le 05 août 09:56
Now:@James, merci pour ta proposition mais je ne sais pas ou tu est et puis je vais essayer de me débrouiller quand même avant. J'ai un mauvais souvenir de la soudure sur polyéthylène, j'avais réparé plusieurs fois mon réservoir d'eau propre et ça refuyait à chaque fois au bout d'un moment donc pour un réservoir à eau noire ... bien sur c'est moi qui m'y prenais mal, mais le réservoir était in déplaçable (on aurait dit que le bateau avait été construit autour!) et en soudant sur place la tête en bas, j'y arrivai pas, la fuite était proche du passe coque de sortie. J'avais même fait venir un gars qui répare les kayaks avec cette technique, mais même résultat, ça tenait quelques temps puis re-fuite. J'ai fini par découper le réservoir pour le sortir et en mettre un autre souple... bon je vais ·le 05 août 10:09
James :Port-Saint-Louis-du-Rhône...·le 05 août 10:18
04 août 2022
0

L'épaisseur du cp, c'est 10 mm, le tissus, c'était du 300 g je crois. Comme dit James, il faut bien tout stratifier, sans bois à nu, en particulier les trous de passage des tuyaux et le couvercle et les orifices des trappes de visite, les vis de fixation des trappes étaient soudées sur des bandes d'inox pour ne pas tourner et mises en place avant la stratification de manière à être totalement recouvertes. Ne plus faire de perçage une fois la stratification effectuée. Le couvercle est posé sur des tasseaux entièrement stratifiés, et juste collé à l'époxy chargé. Attention ensuite au remplissage, si comme moi votre tuyau descend du pont, à ne pas renouveler l'expérience du tonneau de Pascal !
Sur la photo, on voit l'avant d'une couchette en construction. Le réservoir prend appui sur la face verticale de la couchette jusqu'à mi-hauteur, et sur une cloison de la hauteur de la couchette qui sera posée à une cinquantaine de cm. Au dessus du réservoir, il y aura un coffre, la couchette couvrant le tout.


fritz the cat:c'est encore un coup de Torricelli avec 1m de dénivelé pascal n'a pas mal à la tête ·le 05 août 18:52
05 août 2022
0

Il y a des entreprises avec un grand choix de réservoirs en plastique. A l'époque j'en cherchais et il y en a même qui fabriquent sur mesure.

Voilà une piste :

www.h2r-equipements.com[...]-bateau


05 août 2022
0

Oui le plastique est peut etre pas si mal comme solution au final.

En tout cas merci pour vos photos de vos réservoirs ça me donne pas mal d'idées :)

J'ai fait un premier dessin de ce à quoi le réservoir pourrait ressembler mais je me pose une question : j'ai placé tous les raccords (remplissage, pompage et mise à l'air) sous le niveau maximum du réservoir. Est-ce que c'est grave ?


James :Pour l'air,pas sûr que l'emplacement soit bon ...tu ne pourras jamais remplir ton réservoir à fond si je ne dis pas de conneries Le reste tu as intérêt que ça soit vraiment étanche !Sinon comme dit juste au dessus il y a des boites spécialisées, Plastique de l'Estuaire sur la côte Atlantique par exemple...L'avantage du polyethylene c'est que c'est un matériau inerte,pas de problème de corrosion et beaucoup moins de condensation qu'avec un métallique. ·le 05 août 14:24
tuperware:Tu dois pouvoir atteindre avec tes petits doigts les contre écrous des raccords. L'air au dessus au centre pour moi. Si c'est vraiment accessible. Pour faire plus simple, tu peux t'éviter la tuyauterie avec un nable et réaliser le remplissage direct avec ton tuyau dans le réservoir. (malgré le nable je contrôle toujours de visu si mon réservoir est bien plein). ·le 05 août 14:53
fritz the cat:la nature du réservoir n'a rien à voir avec la condensation ,j'ai expliqué le phénomène avec le point de rosé et la tension de vapeur en fonction de l'humidité relative .·le 06 août 11:00
6j
0

Hello,
Une autre question (peut être stupide?)
Si on veux faire un réservoir avec une âme CP ou autre et stratifié intérieur-extérieur.
Pour la strat extérieur, je vois bien, mais pour la strat intérieur, il y a forcement une face qu'on va avoir du mal à stratifier.

Solution : On fait "une boite" ouverte sur le dessus on strat tout et on fait un couvercle straté à part qu'on vient coller ensuite?
Dans ce cas comment assurer l'étanchéité entre le couvercle et la boite? on ne peux pas faire un joint congé à l'intérieur donc juste la colle (résine?) qui fait étanchéité?

Pour un réservoir d'eau potable, si l'étanchéité du haut n'est pas parfaite, c'est pas trop grave au pire une goutte qui passe quand sa secoue, c'est pas un drame, par contre pour une cuve à eau noire, ... pas glop! IL faut une étanchéité parfaite pour le contenu et pour les odeurs.

C'est quoi la bonne technique?


tuperware:Voir les photos que j'ai posté plus haut.·le 06 août 14:01
0

Bonjour,
Tu peux aussi faire un pain de mousse polystyrène à la forme voulue que tu recouvre de film plastique, ensuite tu fais la stratification, tu découpe pour la trappe et tu enlève le polystyrène par le même trou.
Jean-Charles


red sky:Pourquoi enlever le polystyrène ?·le 06 août 14:38
tuperware:Pour laisser la place pour l'eau :-)·le 06 août 15:13
red sky:C'est se compliquer la vie alors que des plaques de 20mm font très bien l'affaire.·le 06 août 15:19
Now:Oui, c'est une technique que m'avait aussi donné Tikipat (qui sait de quoi il parle en terme de construction) faire comme ça et pour enlever le polystyrène, le dissoudre avec un produit (Acétone je crois ???) mais peut être pas besoin de le dissoudre on peut aussi l'enlever mécaniquement. Je ne le sentait pas trop, mais finalement c'est peut être une bonne solution pour un non spécialiste de la strat comme moi. J'ai du mal à me lancer mais il va falloir et puis c'est toujours bon d'apprendre. La strat, c'est utile pour notre activité...·le 06 août 15:30
