fabrication rallonge nmea 2000

bonjour,

comme beaucoup je pense, je regarde les adaptations possibles pour le passage des câbles NMEA2000, entre les fils trop longs et les fils trop courts, les prises qui dépassent des cloisons ...

bref, je trouve les prix un peu excessifs et je suis tombé (sans me faire mal heureusement ! ) sur le site RS composant!
et là, le bonheur ! les prises M5 5 connecteurs à 6€ le fil à 2€ le mètre ...

du coup, question bête, qui a déjà fait ces câbles ?

L'équipage
18 mar. 2023
18 mar. 2023
1

Hello,
Oui, plein de fois je me suis soudé des cables NMEA2000. Pas de difficultés particulières.
Il faut juste bien travailler et isoler les pins avec de la gaine thermo.

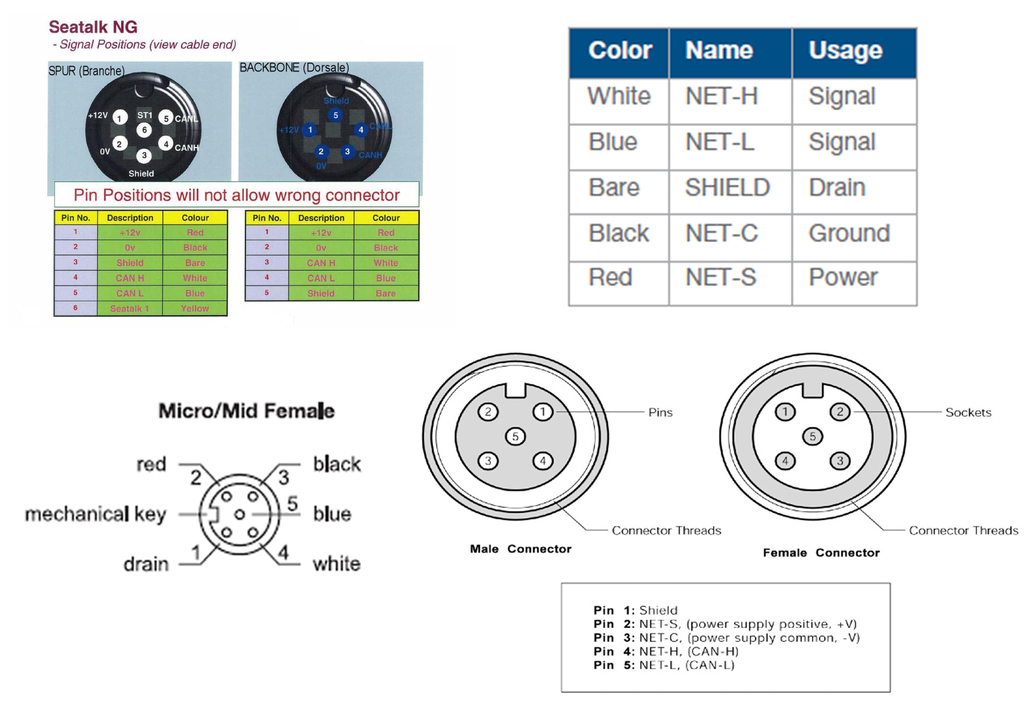

En PJ le schéma dont je me sert à chaque fois, j'y ai ajouté le brochage Raymarine ce qui permet de faire un pont entre les appareils NMEA2000 purs et ceux qui sont en SeatalkNG puisqu'on a les deux à bord.
Sinon pour les fournitures je me ser soit chez Tyboat soit chez aliexpress quand je ne suis pas pressé.
Chez Ali ils ont soit les cables tout fait, rien à dire sur la qualité,
fr.aliexpress.com[...]67.html
soit les embouts.
fr.aliexpress.com[...]10.html
Pour le cable, je n'ai pas toujours pris du véritable cable NMEA qui est assez cher, un autre de bonne qualité fai l'affaire du moment qu'il y a le nombre de conducteurs qu'il faut.

Amicalement.
FX


18 mar. 2023
0

Bonjour
J'ai fait mes cables en achetant les connecteurs chez RS mem aussi chez mouser et Digikey (mais ces 2 derniers sont aus USA. pas simple pour ouvrir le compte)
Ayant un pilote Raymarine,mais tout le reseau en connecteurs M5 j'ai trouvé sur LBC un petit cable raymarine que j'ai coupé en 2 et monté un M5 dessus. comme cela je ne suis plus pied et poing lié avec raymarine et leurs prix stratospheriques sur les cables.
NB On trouve du cable NMEA 2000 chez SVB, si vous ne trouvez pas ailleur. Mais chez RS ou farnell on peut trouver ce qu'il faut.
NB Amphenol fabrique toute une gamme de cables et connecteurs NMEA 2000 a des prix industriels.
www.amphenolltw.com[...]EA2000/
fr.farnell.com[...]posants
www.mouser.fr[...]system/


sterwen:Attention aux disponibilités. Cela s'améliore, mais les prises Amphenol LTW sont souvent en rupture. Chez Farnell, pas mal de références en rupture.Sinon, le standard NMEA2000 Correspond à des connecteurs cylindriques M12 5 broches code P. Il y a plusieurs dispositions des broches donc attention au codage. ·le 19 mar. 12:56
18 mar. 2023
0

merci pour ces infos ! effectivement certains cables en vente chez nos "cher" ship sont siglés amphenol !!


18 mar. 2023
0

Bonjour, Vous avez les références RS des connecteurs ? Merci


19 mar. 2023
2

par exemple en marque RS :
208-0567
208-0554

marque TE:
124-7141
168-5637

etc

en recherchant "connecteur cylindrique industriel" en M12 5 broches on a le choix.


sterwen:Comme je l'ai écrit plus haut attention au codage.·le 19 mar. 12:56
