Fabrication d'un Hublot de fond de coque transparent .

Bonjour,

Histoire d'utiliser au mieux le trou laissé par un ancien sail drive, je souhaite équiper le fond d'un voilier d'un panneau de fond en plexi.

Coque bois moulé 12mm acajou sur membrures
Surface totale envisagée du pléxi : 30x30 cm, pose par l'extérieur évidement
Petite courbure à prévoir (vue de nez R= 100cm)

Questions :

  • Le plexi doit il dépasser légèrement pour éviter les bulles ?

  • Épaisseur et qualité du plexi/Altuglass ?

  • Surface de recouvrement Plexi / Coque (je me disais 5 cm, et renfort en carbone) ?

  • Le cintrage est il facile à réaliser à chaud au bain marie sur une forme ?

  • Un fournisseur à conseiller ?

Si vous avez des photos d'exemples ou des plans
Merci d'avance

S.

L'équipage
serenaserena
09 août 2010
vincvinc
09 août 2010

figaro 1
salut

sur le figaro 1, il y a une fenetre en plexi pour voir s'il y a des algues sur l'helice.

y a plus qu'a en trouver un dans unchantier naval :-)

Répondre
daniellouisdaniellouis
09 août 2010

La Norme
En premier, vous renseigner auprès d'un chantier sérieux pour la norme d'épaisseur à appliquer pour bien rester dans le cadre d'un bateau assuré

On devrait viser 10 voire 12 mm, fixation avec recouvrement 50 mm et vis traversantes tous les 60 mm : attention : vis à tête plate et rondelle plastique côté plexi, rondelle inox et écrou nylstop à l'intérieur de la coque ; pas de vis à tête fraisée (amorçe de crique); bien entendu, sikaflex avant vissage pour l'étanchéité.

Vu le rayon de courbure envisagé, à priori pas de mise en forme préalable : visser au centre et partir vers les extrémités, symétriquement.

Répondre
Hua HinHua Hin
10 août 2010

les vis: bof risque de fuite
Comme le plexi sera précintré, les efforts seront faibles. Le sika 291+primaire devrait suffire.

Répondre
calypso 2calypso 2
09 août 2010

par contre
il faut une contre tape interieure étanche solide (inox ou autre)qui elle sera toujours fermée apres inspection .

josé

Répondre
serenaserena
10 août 2010

Contre tape ?
Merci pour ces infos qui me confortent globalement dans mon approche initiale

Pour ce qui est des algues et bernacles, brosse régulièrement, huile de coude et acide

En revanche, "contre tape fermée après inspection"
Qu'est ce que c'est ?

Merci !

Répondre
serenaserena
10 août 2010

Contre tape
Ok, donc en fait, c'est un second panneau étanche, ouverture par l'intérieur doublant le panneau transparent, fermé en navigation ou en cas d'avarie

Je suis décidément inculte ;-).... Un tire bord, c'est quoi ?

Répondre
calypso 2calypso 2
10 août 2010

la contre tape
c'est une fermeture sur charniere fermée par tire bord (2) qui reconstitue la m^me solidité que la coque et assure l'étancheité du bateau en cas de rupture du hublot par un choc par exemple.

Répondre
Café noirCafé noir
10 août 201016 juin 2020

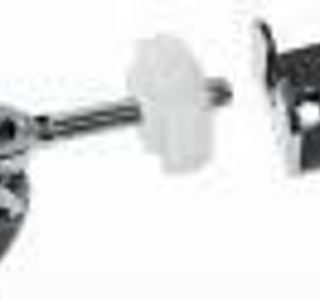

Ce
système très complexe et de haute précision...

Répondre
pen ar breizhpen ar breizh
09 août 2010

salissures...
Combien de temps un plexi immergé sans antifouling restera-t-il transparent ? et une fois les algues et coquillages dessus le nettoyage ne doit pas etre evident sans endommager le support ?

Répondre
------
11 août 2010

sur le jod35
il y'en à une en forme de cercle pour voir l'helice.

Il y a toujours un peu d'eau salée qui stagnait sur cette trape

Répondre
