fabrication d un mat pour eolienne

bobjour a tous,est il possible de fabriquer un support pour une eolienne avec un mat de planche a voile carbonne.je suis preneur de toute vos idée.
par avance merci
richard

L'équipage
09 avr. 2012
09 avr. 2012
0

Réponse simple : non!

Le mât de l'éolienne doit être rigide. Un jour je me suis posé la même question, j'ai essayé, et j'ai trouvé ma réalisation inintéressante ... jusqu'à la première rafale...

:doc:

09 avr. 2012
0

Mat de planche brute non .... mais renforcé avec UD et bibiai de verre peut être que oui !
A+ DIAMBA

09 avr. 2012
0

Il me semble qu'avec des jambes de force bien disposées ça ne devrait pas poser de problème !!? Comment était réalisé le montage ?

09 avr. 2012
0

merci pour vos reponse,auriez vous d'autre idée a me proposer,parce que dans les ships leur principe de fixation et de mat revienne aussi cher que l'eolienne
richard

09 avr. 201216 juin 2020
1

Bonjour,

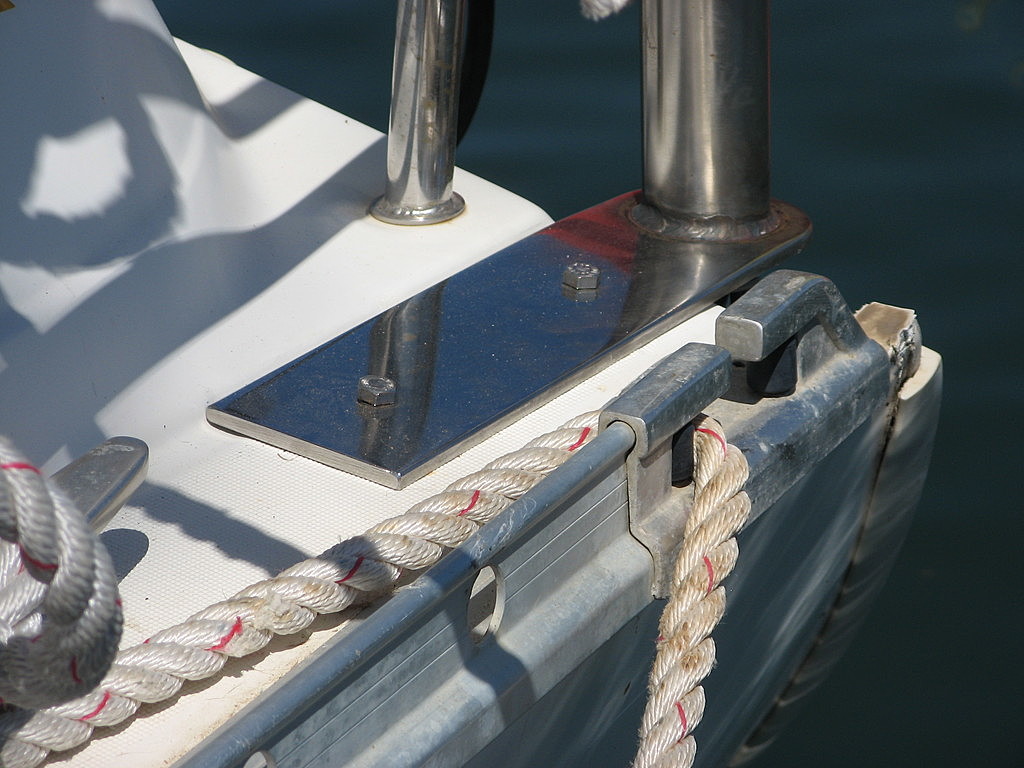

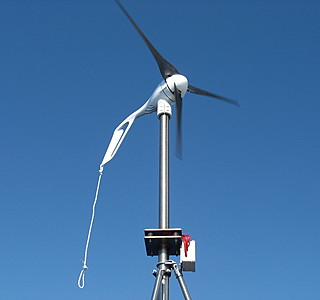

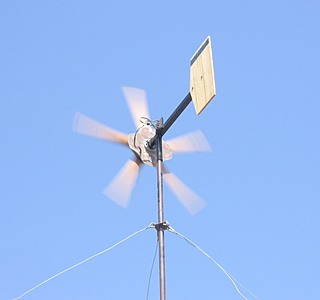

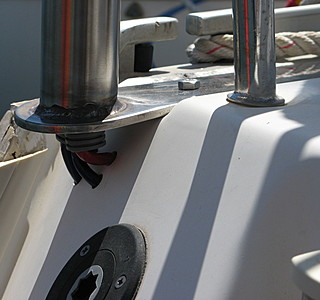

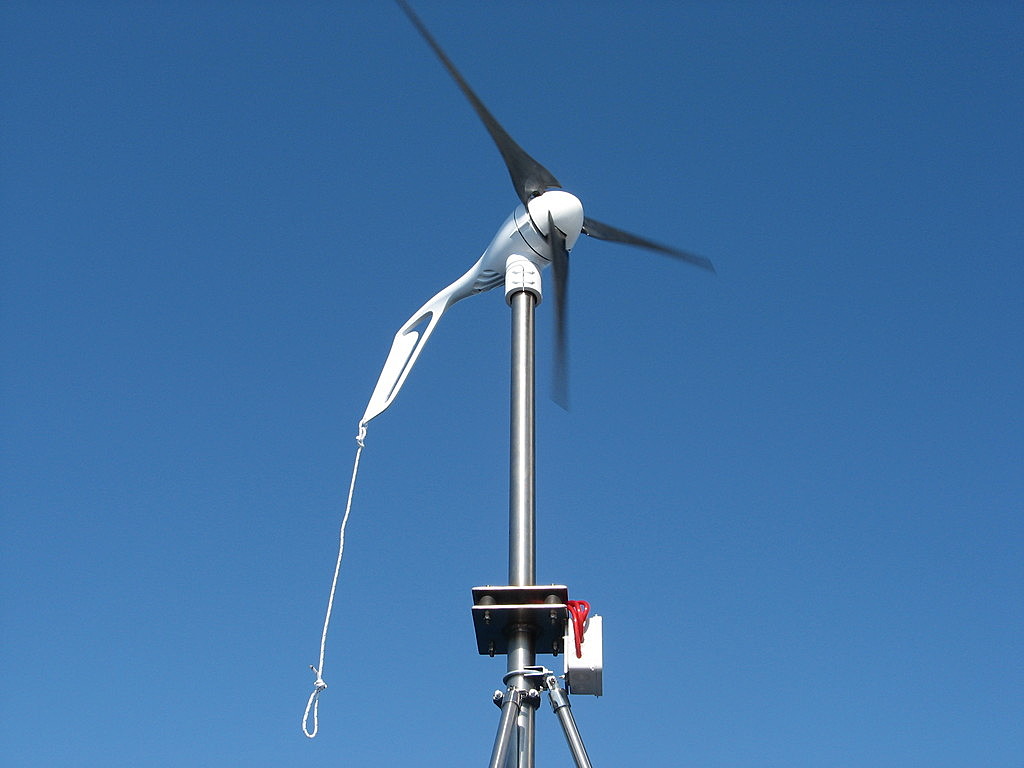

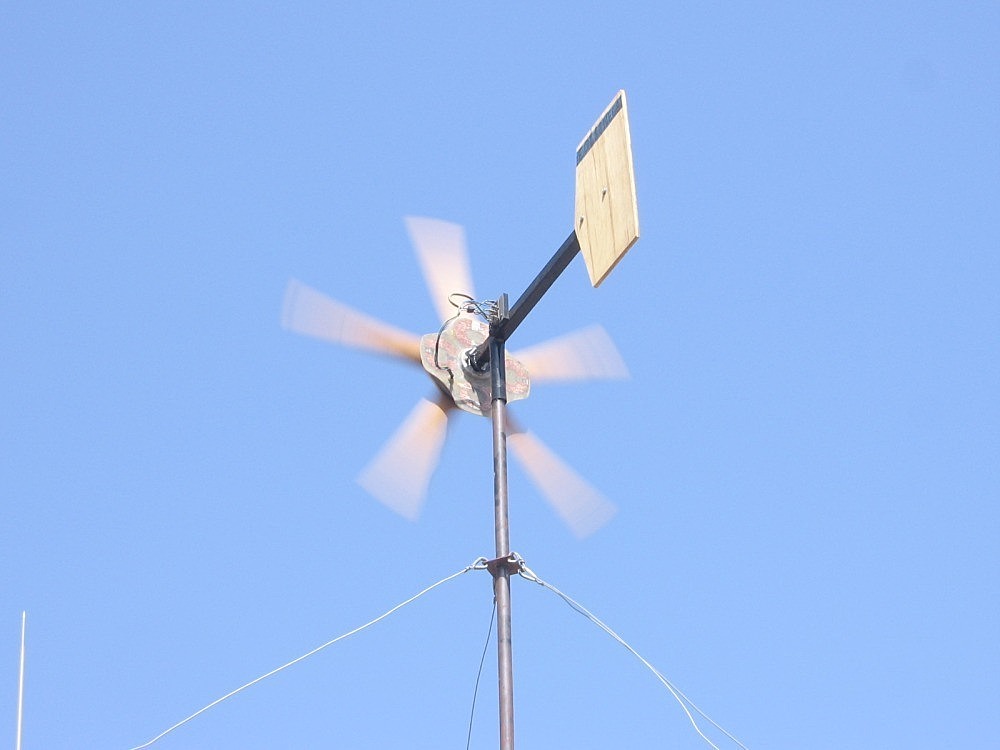

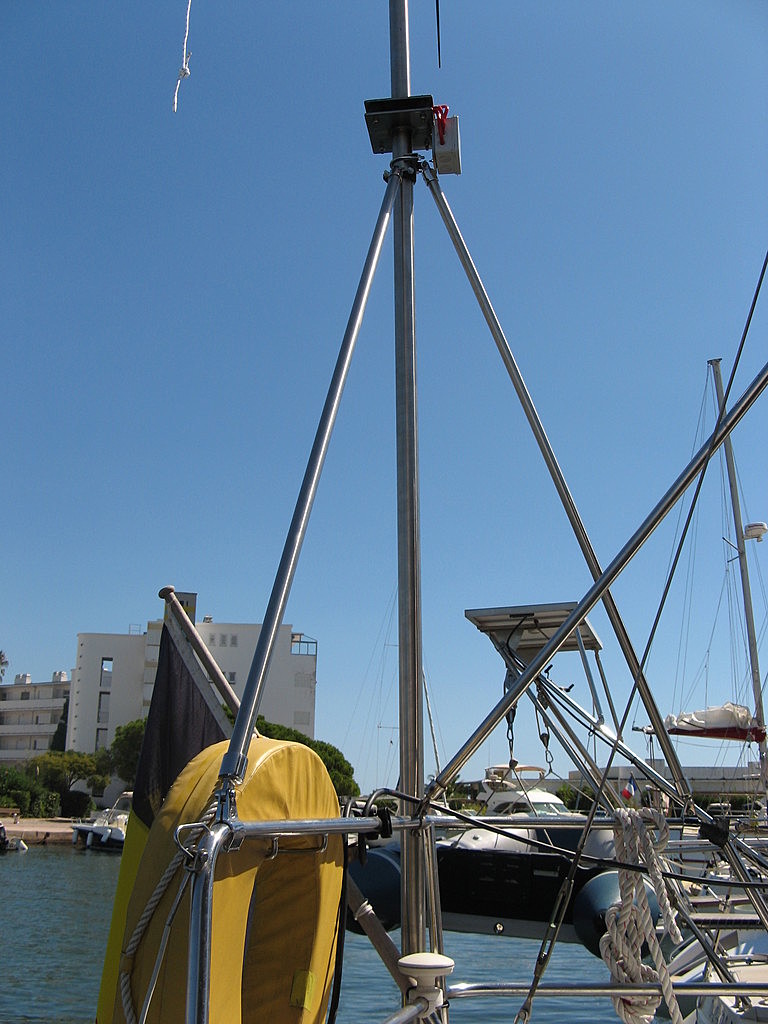

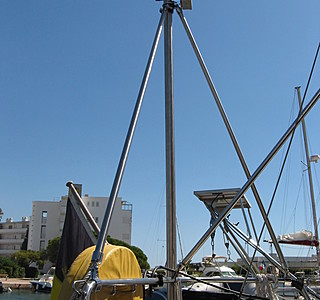

J'ai monté la mienne l'an passé comme sur photos ci-dessous. Tenue impeccable.

Pierre

09 avr. 2012
0

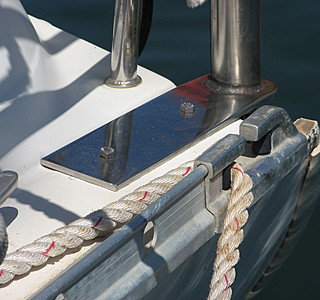

Le plus intéressant dans ton montage n'est pas le mât, mais les deux platines horizontales réunies par des silent-blocs : indispensable pour ne pas transmettre les vibrations à la coque quand la vitesse de rotation de l'hélice augmente

18 fév. 2021
0

Beau boulot!

09 avr. 2012
0

La mienne tient avec un tube alu vendu pour faire un tangon, diamètre à voir selon la fixation éolienne. Une charnière en bas pour la faire descendre pour réparations éventuelles et une ligature ou un serflex le long du portique pour la tenir verticalement. Il faut dans ce cas un portique évidemment.

09 avr. 2012
0

kaj as tu des photos?
richard

09 avr. 2012
0

Non ! pas de photos expicites et aujourd'hui ça remue trop, il pleut, il y a du vent et j'ai mis le bimini pour nous protéger de la pluie si bien qu'on ne voit rien...
Dès que le temps s'arrangera je ferai ça.

09 avr. 2012
0

bsr
on peut aussi fixer l'eolienne sur deux tubes concentriques collés ensemble au mastic polyurethane ,ça isole et empeche les vibrations de se propager ,c'est plus estetique que deux platines avec des silents blocks
par exemple un tube de 25 dans un tube de 40 sur une hauteur de 20cm

alain

09 avr. 2012
0

L'idée est excellente 60nora, je suis d'ailleurs en train de construire un tel mât sur la base d'un mât de planche à voile !!! :heu: moi j'y crois, à condition de soigner le montage et la fixation du dit mât !!! :-)

09 avr. 2012
0

merci pour toute ces infos,pour le diam j ai besoin de 50mm pour fixer l'eolienne pas evident a trouver c est pour cela que je suis parti sur la base d un mat de planche a voile (la premiere parti du mat avec un imcs de 25 c est a dire pas flexible)

09 avr. 2012
0

Le mât que j'ai utilisé est un mât epoxy en une partie,... il n'a jamais servi mais doit dater du début des années 90. Rigidité 7,2 MCS ce qui doit correspondre à un 25 IMCS. Je l'ai évidemment recouper à la longueur souhaitée,... la partie supérieure servant à "manchonner" (en suivant la technique décrite par 60nora) une section de +- 25 cm sur laquelle viendra se fixer l'éolienne.
Le manchon venant augmenter la rigidité tout en absorbant les vibrations.
Le mât reposera sur un diabolo de planche à voile.
Deux jambe de forces obliques viendront soutenir le mât. Une le plus haut possible en tenant compte des pales de l'éolienne, une autre environ 50cm plus bas.
Enfin une troisième jambe de force assez courte reliera horizontalement le mât au balcon arrière.
Chaque fixation (bracelets de serrages)sera isolée par une membrane caoutchouc, tant côté mât que côté balcon.
J'ai l'intime conviction que cela devrait-être efficace !
Je ne pourrai cependant procéder aux essais que dans quelques temps, Melo Cake étant au sec (intérieur) pour réparation !
Eolienne Air Breeze, donc pas trop lourde !

09 avr. 2012
0

fectivement,un mat carbone de planche a voile icm25 fonctionne trés bien .
expérimenté depuis 1 an de navigation (voyage)
haubanné avec du dyneema diametre 3mm.
Attention, ceci est valable pour mon AIR X de 6 kg.
Juste prendre bien soin d'isoler le tube carbone avec l'alu de l'éolienne(scotch), sinon:pas beau le carbone réduit en poussière.
et peindre le tube, car l'epoxy du mat supporte mal les UV

09 avr. 2012
0

marrant quand même les premières réponses pleines de certitudes !

10 avr. 2012
0

oui paseo tu as raison pour les premiere reponse qui sont pleine de certitude mais toi et melo me redonner confiance faisant du windsurf depuis plus de vingt ans maintenant il me semblait qu'il y avait possibilité en renforcant les extremités et je pense qu'avec un pied de mat et un diabolo type vague ce derait le faire

10 avr. 2012
0

Ma première réponse était pleine de certitude, parce que j'ai essayé et que cela n'a pas fonctionné. Maintenant j'accepte que d'autres peuvent y arriver!

Le problème que j'ai rencontrer avec le mât de planche à voile c'est sa souplesse. A un certain moment, il courbe, flambe, prend une forme de S. C'est son rôle. Maintenant avec des reprises de forces on peut le limiter, mais je doute que l'on puisse l'éliminer.

Sauf comme certains le propose à le renforcer (mais alors je dirais plutôt que c'est un mât d'éolienne à base d'un mât de surf).

Après m'être fait peur avec mon mât planche à voile dans un coup de vent (au port pendant la construction), je suis vite passé au modèle recommandé par le constructeur : tube inox, amortisseurs ...

En tout cas, perso, pour avoir quand même vu quelques coups de vent sur mon éolienne, pour avoir vu comment les amortisseurs peuvent jouer leurs rôles, jamais je ne conseillerais le mât de planche pour support d'éolienne.

Quoi qu'il en soit bon boulot!

10 avr. 2012
0

bonjour,
le poids de l'eolienne n'est pas important par rapport au forces exercées par la poussée du vent sur le rotor et les accoups quand elle se met a tourner sur elle meme
effectivement des que l'on haubanne le mat travaille en compression plus en flexion ..
alain

10 avr. 2012
0

Naturellement, il faut monter le haubannage,le plus haut possible(attention à la flexion des pales)pour une reprise de l'effort optimal.Pour la section , j'ai choisi du 3 mm uniquement parce que l'ombre du haubannage passe sur un panneau solaire, et je reconnais que l'AIR X à 35 nds, applique un effort considérable.du dyneema de 4 ou 5 serait plus adapté.
Là ou le poids du générateur est important, concerne le ballant dans une mer agitée.
De ce point de vue, mon montage ne pose aucun problème avec 6 Kg, je ne l'aurai peut être pas fait avec 15kg!
La base du mat est en fait une petite pièce inox que j'ai fabriqué pour l'usage.Un diabolo de planche devrait pouvoir également s'adapter, mais avec quand même une pièce de jonction.
Voila, je concilie tous les avis.Epsilon5, si tu veux des photos, je peux sortir mon APN de sa housse!
Je suis aussi un navigateur funboardeur

10 avr. 2012
0

je comptait bien haubanner le mat et merci encore a tous.paseo je serai vraiment interresser par quelque photo
richard

10 avr. 201216 juin 2020
0

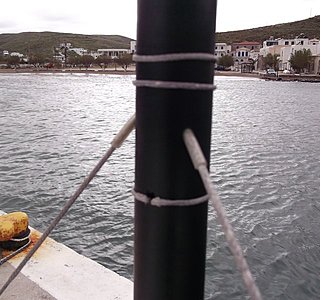

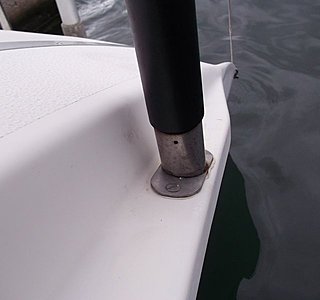

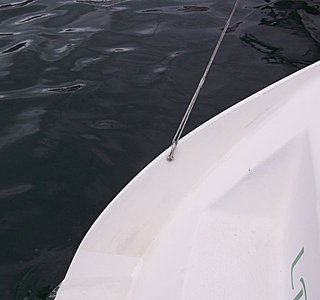

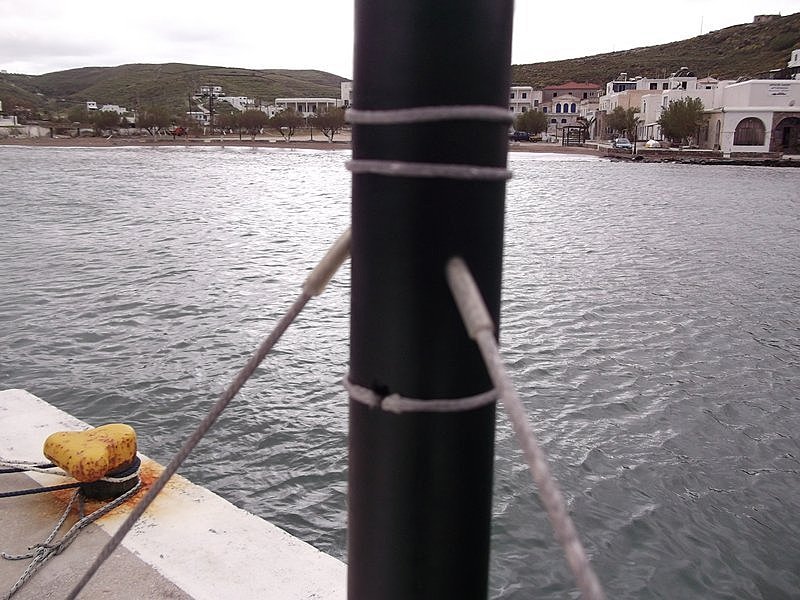

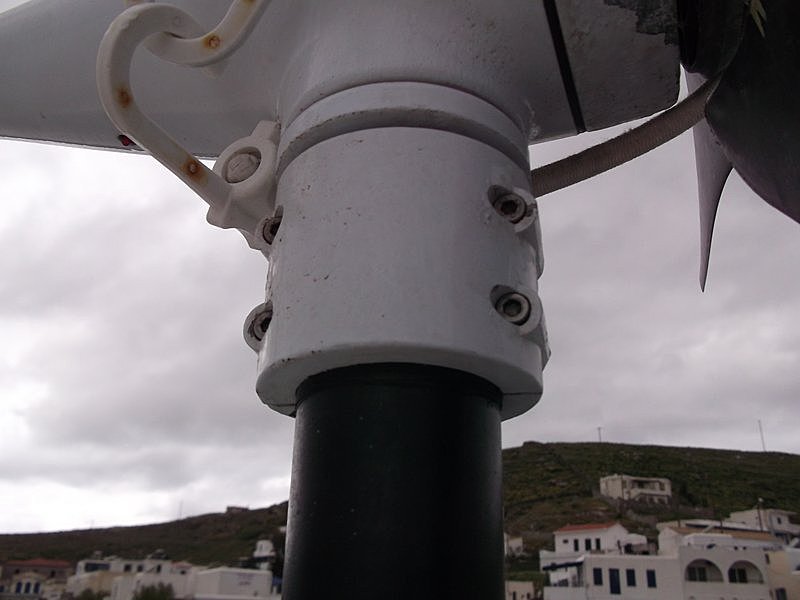

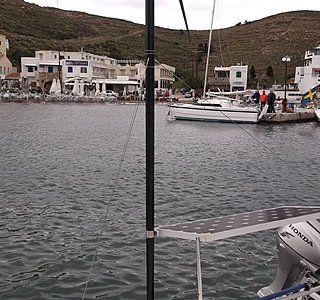

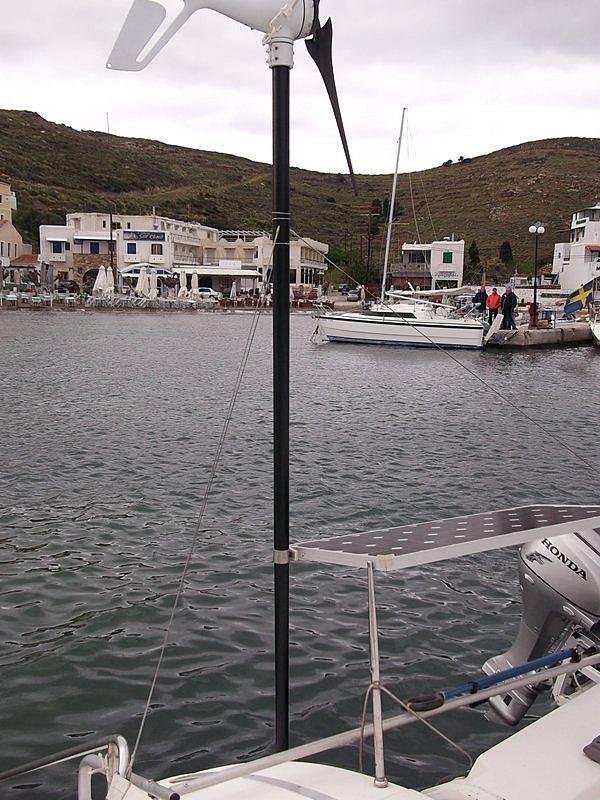

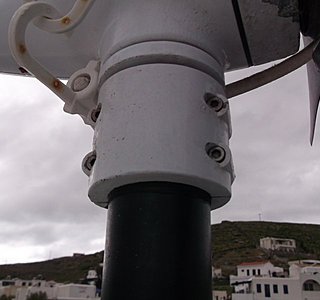

et voici les photos
Le silent-bloc ne m'a pas paru utile, sur une éolienne bien équilibrée;
de fait, il y a beaucoup de nuisances de sifflements, dues au pales trop fines dans les extémités que de vibrations.
cela dit, un silent-bloc ne nuira pas au concept

18 fév. 2021
0

Bonjour comment vous avez passer le boute dans le mat.

10 avr. 2012
0

merci paseo pour les photos ca va beaucoup m'aider

10 avr. 2012
0

petite, moyenne ou grosse ? ?

l'éolienne , bien sûr ! ! ! ! !

10 avr. 201216 juin 2020
0

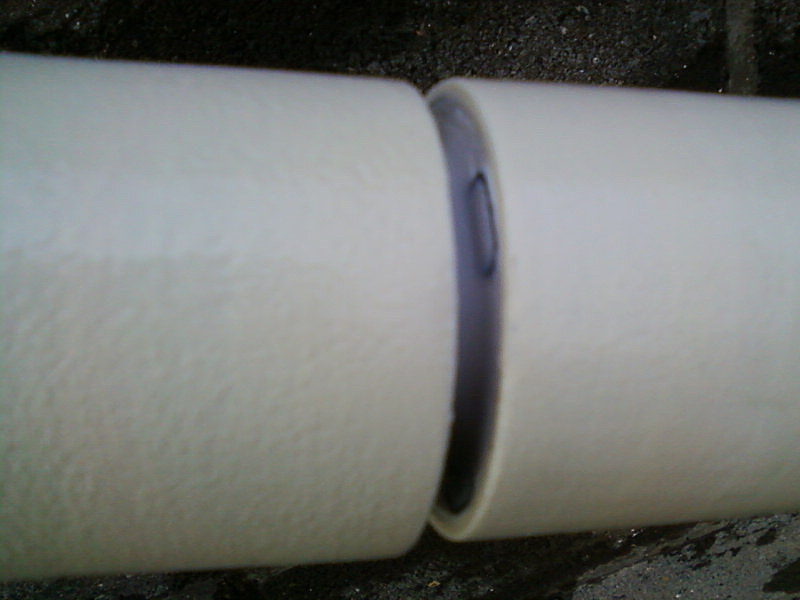

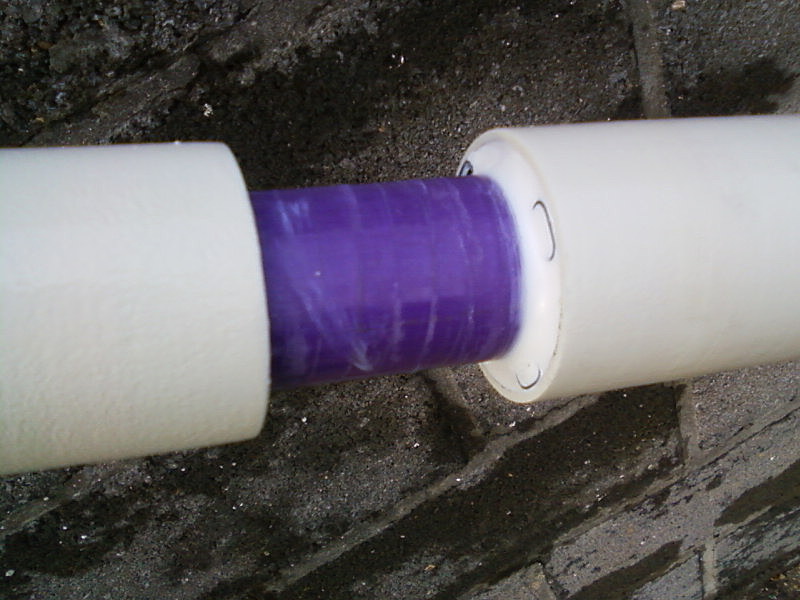

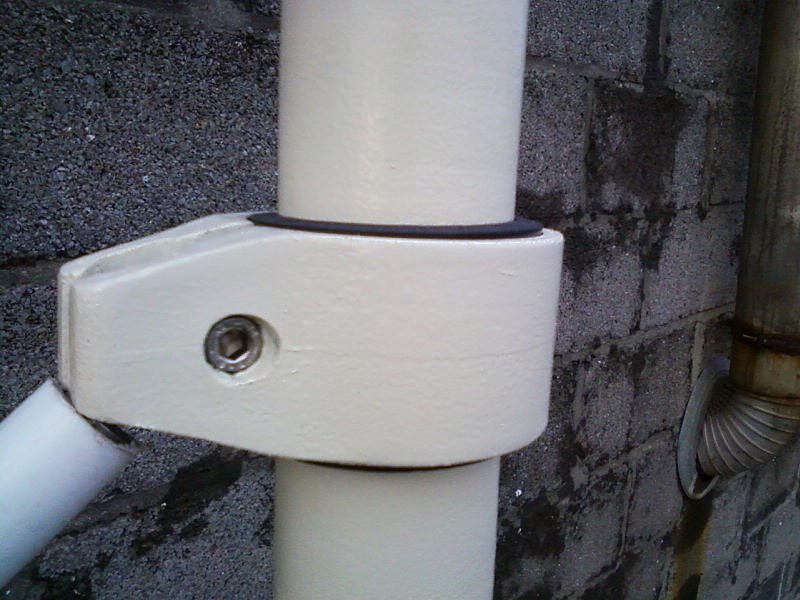

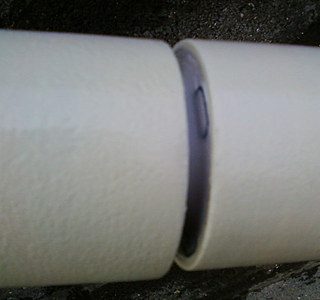

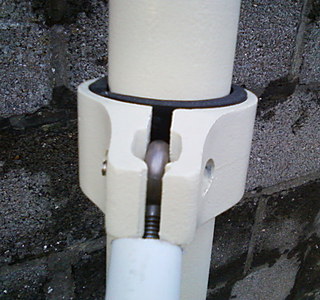

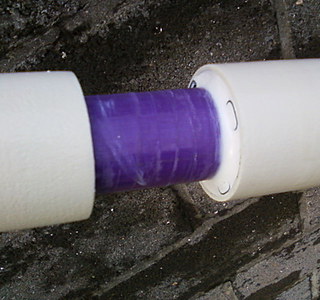

Voici pour ceux que ça intéresserait quelques photos du future mât de mon éolienne.
Quelques photos manquent car le projet n'est pas encore finalisé.
Je dois me fournir encore l'un ou l'autre des éléments mais cela donne déjà une idée du montage et de l'adaptation du système d'absorption des vibrations plébiscité par 60nora.

10 avr. 2012
0

beau boulot, trés pro à coté de mon bricolage

24 nov. 2020
0

Bonjour,
Où As tu trouvé les bride blanche ?
Merci

10 avr. 201210 avr. 2012
0

Merci du compliment, mais j'ai surtout eu la chance de trouver les pièces, détournées de leur usage initial, qui allaient bien !!!
Un ptit coup de peinture bi-composant pour uniformiser, et le tour est joué !
Sinon,...ça reste du bricolage ;-)

11 avr. 2012
0

joli boulot melo

18 avr. 201216 juin 2020
-1

En plus de fabriquer un mât d'éolienne, pourquoi ne pas construire l'éolienne également ?
Voici le lien d'un petit manuel, simple, clair et précis pour fabriquer entièrement une petite éolienne de bateau de 1m de diamètre (100W) pour moins de 200 Euros :
www.amazon.fr[...]6V3FLHW

Cette éolienne à des performances tout a fait remarquable par rapport aux autres machines du commerce ou peut se fabriquer avec un outillage très courant.
L'avantage de la fabriquer soi même, outre le prix, est de pouvoir la réparer soi même également, même en pleine mer...

A bon entendeur...

28 mai 2013
0

Bonjour, mon mât est en deux parties en inox. je suis à la recherche d'un système simple mais solide pour le fixer. actuellement il tient avec trois haubans et une fixation à la base. les colliers de serrage (style sanitaire-chauffage) ne me donnent pas satisfaction.
où en trouver d'autres? où alors trouver des tubes qui remplacent les haubans.
merci

28 mai 2013
2

Chêne ou bambou??
autre concept très interessant:
soupl.eole.monsite-orange.fr[...]ex.html

19 mar. 2017
1

Et un mât d'éolienne avec un bambou de bonne section haubanné ? Pas cher, solide, si le bambou finit par fendre il suffit de le remplacer, en plus léger et écolo !
