experience de radar pivotant sur mat

j aimerais avois des infos et les retours d experiences sur les systemes de pivotements des radomes de radars et le positionement de l axe a placer au dessus ou au dessous du radome sur un mat de monocoque pour eviter de restreindre la vision
j ai deja vu des systemes ou le radome etait legerement au dessus avec deux petits bouts permettant de modifier l assiette et j imagine de laiser le radome un peu libre et de se positionner par gravite en dessous
quelles sont vos experiences ??
merci d avance
a bientot

L'équipage
17 mai 2011
17 mai 2011
0

ce matos est parfait pour ceux qui font le tour du monde au près contre le vent ,
il est vrai que generalement on a le vent qui vient d'ou on veut aller .
le systeme a cardan est un plus mais pas forcement indispensable
alain

17 mai 2011
0

tu as raison mais j ai a le concevoir pour un client
n ayant pas d experience pour ne pas faire de betises je prefere avoir les idees de ce qui se pratique

17 mai 2011
0

est ce ce genre de chose :

www.scanstrut.com[...]age.php

tu as aussi plein de renseignements là :

www.voilelec.com[...]dar.php

Je n'ai qu'un retour indirect mais qui semble positif, à l’exception d'une usure assez importante des câbles de l'aérien soumis à un mouvement quasi perpétuel ...

17 mai 2011
0

merci pour ces liens
le deuxieme liens traite bien le sujet et me donne de bonne idee
merci beaucoup

17 mai 201116 juin 2020
0

Bonjour,

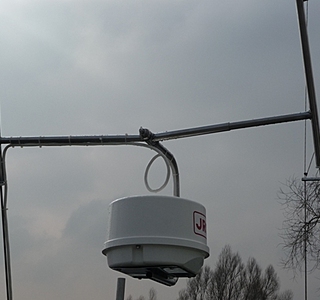

J'ai réalisé un des support sur cardan en photo sur le site voilelec.
Le freinage par friction est réalisé par un empilement de rondelle caoutchouc/inox et légèrement comprimé par un écrou à pas fin.
L'ensemble me donne entière satisfaction, aucun mouvement de balancier, après un virement de bord le cardan met quelques seconde avant de revenir à l’horizontal.
Faire une grande boucle au câble afin de ne pas trop le solliciter.
Pas mal d'heure de travail et du matériel à disposition pour faire un travail propre (tour, tig, cintreuse, ...)
Très utile, même en Bretagne, il permet de placer le radôme relativement bas et de "voir" des petites cible lorsqu'elles sont prés du bateau.

17 mai 2011
17 mai 2011
0

J'ai depuis deux ans un Scanstut à cardan, le même que celui indiqué par le lien. Monté au niveau des barres de flèches, sur l'avant du mat. Belle construction solide et sérieuse, amortisseur hydraulique, aucun problème d'usure de câble à condition de prévoir une boucle suffisante. J'en suis totalement satisfait. Inconvénient majeur: c'est hors de prix...

19 mai 201116 juin 2020
0

En fait on n'a pas de tests comparatifs sur la qualité avec et sans cardan
J'ai monté un Furuno 1715 sur un mâtereau SCANSTRUT de h=2,50m (sans cardan) et personellement je ne vois aucune différence avec le montage précédent sur le mât donc beaucoup plus haut (~5 m ?)
ce que l'on perd en portée (à +-7N j'ai pas besoin des 24MN !) est àmha largement compensé par la division par 2 de l'arc décrit lorsque le bateau gite ... en mer formée, l'image semble plus stable ...
