Etamer câble grosse section

Comment étamer un câble de batterie de section 35mm² à 50 mm², ma technique aujourd'hui est au chalumeau mais à chaque coup ça brule la gaine, merci de bien dévoiler qq astuces ou une méthode.

L'équipage
08 mar. 2013
08 mar. 2013
0

j'utilise un(gros) fer a souder raccordé sur mon chalumeau, usage premier:soudage des gouttières en zinc.

08 mar. 2013
0

J'en ai fait pas mal de ces étamages! Même pb! Donc : petit chalumeau à flamme fine, si la gaine fond un peu,tant pis d'autant de dans une certaine mesure cela améliore l'étanchéité contre les remontées d'humidité et je termine le tout avec un ruban de caoutchouc autovulcanisant. Y'a peut-être mieux comme système...?

08 mar. 2013
1

avec ce type de fer à souder vous pouvez changer la buse =

www.conradpro.fr[...]-2000-6

08 mar. 2013
0

C'est parfait comme outil. Essentiel à bord!

09 mar. 2013
0

J'en ai eu un du même genre. Pas mal pour les petites sections mais qui ne marchait pas sur les grosses.

08 mar. 2013
2

Le mieux et de pas étamer, mais de sertir avec de la graisse sur le câble et un thermorétractable sur l'extrémité.
C'est ce qui est préconisé par tous les électriciens pro.
Évidement, il faut un pince à sertir faite pour ça, mais on peut improviser de manière très satisfaisante avec une matrice à colliers battus de plombier, 3 euros chez brico, et un étau à défaut de presse.
Alex

08 mar. 201308 mar. 2013
0

Salut
Pour ce genre de cas (gros câble), j'utilise une "lampe à gaz", avec petite recherge de camping bleue. La pâte à souder décapante est indispensable.

Quant à la graisse, ne fait-elle pas résistance, si elle n'est pas parfaitement conductrice ?

08 mar. 2013
0

Hello
Comme dit Aroc, je te déconseille l'étamage qui rend le câble cassant. D'ailleurs avec le temps la soudure se craquèle. Un sertissage de bonne qualité est préférable.

08 mar. 2013
0

Tout a fait d'accord mais mieux vaut une bonne soudure qu'un sertissage approximatif réalisé avec les moyens du bord , ou avec des mâchoires peu adaptées... dépanné ,une fois,un plaisancier en panne de moteur dont tout le circuit puissance venait d'être refait par un pro mal outillé ... dommage!!

08 mar. 201316 juin 2020
0

@ Aroc,

ça m’intéresse ta technique.
ça fait vraiment des sertissages durables?

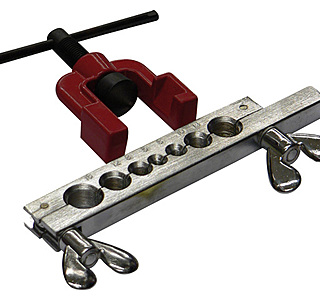

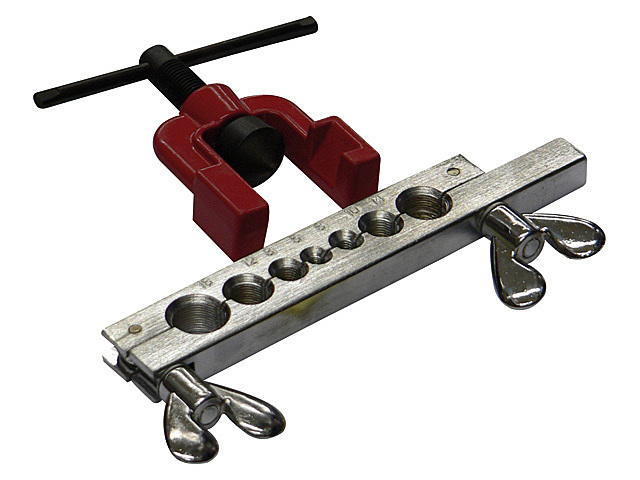

c'est d'un outil comme sur la photo dont tu parles?

Je vais avoir des câbles à sertir bientôt, j'ai pas la pince had-hoc et c'est pas pratique d'aller chez le mécano à chaque fois ...

08 mar. 2013
0

Bonjour
L’outils (dudgeons) sur ta photo sert a faire des collets sur des tubes en cuivre,utiliser en réfrigération.

08 mar. 2013
0

Ton outil ressemble à ce qui sert à évaser les tuyaux de plomberie en cuivre, et pas à sertir...

08 mar. 2013
0

oui, c'est bien ça, mais Aroc, au dessus parles de dévier l'usage d'un outils de plombier pour collet battus, et de l'utiliser pour sertir les câbles, c'est pour ça que je demande si c'est bien celui la même si ça me parait un peu léger.

08 mar. 2013
1

Pour éviter de fondre la gaine, il faut l'entourer d'un petit bout de chiffon mouillé

08 mar. 201308 mar. 2013
0

Pour en revenir à l'outil de sertissage, j'ai trouvé ça :

www.leboncoin.fr[...]577.htm

jusqu’à présent, je croyais qu'on ne trouvait rien en dessous de 2 ou 300 euros, mais avec ça, si on a plusieurs sertissages à faire, mais pas un usage trop intensif, ça vaut le coup de s'équiper et de ne pas prendre de risques de bricoler avec un outil pas adapté.

Désolé pour le HS, mais c'est quand même lié.

Edit : Argh , encore mieux !
www.amazon.fr[...]=sr_1_9

bon j'arrête... mais je vais m'équiper en fait ;-)

08 mar. 2013
0

je confirme pas mieux pour sertir et a ce prix ne pas ce priver ça ne paie pas l'étain :pouce:

08 mar. 2013
0

Perso je déconseille le serissage sans avoir le bon outil ET les bonnes empreintes...
Sans outillage, la soudure (dien faite comme expliqué plus avant) reste le plus fiable.

08 mar. 2013
0

faut quand même acheter les cosses à sertir qui vont bien.

A partir du 16 carré les cosses c'est pas mal sauf au tableau ou il faut les rentrer dans les disjoncteurs ou autres et dans ces cas là c'est étamage ou cosses de câblage. en dessous du 16 on peut étamer, souder les fils ensemble et gaine thermo.
ça bouge pas.

08 mar. 2013
1

bsr
pour souder des cosses sur du cable de grosse section :
il faut un étau ,un lampe a souder ou un bon pistolet a air chaud , du tinol ,des cosses étamées au bon diamètre avec un petit trou s'il n'y en a pas une méche de 1.5mm convient .
on positionne le cable verticalement avec la cosse enfilée dessus ,on chauffe le haut de la cosse des que l'on voit
l'étamage devenir mat c'est que la température est bonne on fait pénétrer le tinol par le petit trou jusqu'à ce qu'il sorte par le bas ,c'est que la cosse est remplie ,
au bout de deux ou trois on a compris pour d'autres évidement il faut qu'ils en soudent 200 , mais c'est rare .
le morceau de gaine thermo enfilé avant avec un peu de graisse silicone vient terminer l'ouvrage et dans 20ans on recommence
alain

ain

08 mar. 2013
0

pour quelques euro de plus, on peut acheter un pince à sertir les manchons talurit (de mémoire 40-50 euro), celle qui est actionnée par des boulons, c'est très efficace avec les cosses et en plus on peut faire pas mal d'autres travaux sur du câble inox (à la main on réussit à faire jusqu'à 5mm), genre clôtures balcon, estropes inox, etc

08 mar. 201316 juin 2020
0

Bonsoir tout le monde.
Lorsque j'ai construit un buggy pour faire le Chamroc et le Paris Dakar, j'ai utilisé une méthode qui consiste à souder le câble à l'envers sur la cosse, le rabattre sur lui-même avec sa gaine sertir l'ensemble, et recouvrir avec de la gaine thermorétractable.
Ce principe permet d'avoir un excellent contact ainsi qu'une bonne tenue mécanique tout en gardant la souplesse du câble.

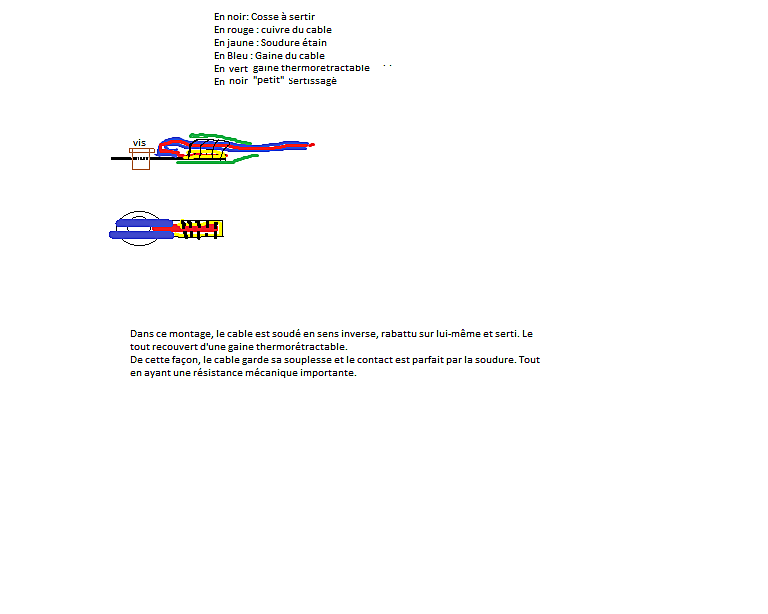

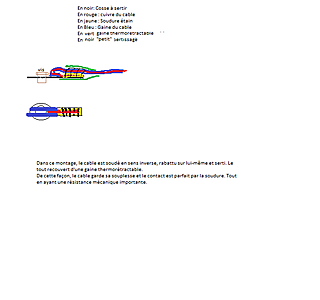

Je vais essayer de joindre un croquis ?
Dans l'utilisation qui en a été faite, les pires secousses et contraintes n'ont pas occasionné de panne.

09 mar. 2013
0

il y a du 50 mm2 sur un buggy ? Cela dit comment fais tu pour replier sur lui-même un tel cable ?

10 mar. 2013
0

Évidement, que pour cette section il n'est pas possible de faire de cette façon, là j'ai utilisé des cosses à souder creuses, étamage, remplissage de la cosse et mise place du câble à chaud avec par dessus 2 épaisseurs de gaine thermo sur une bonne longueur pour assurer la tenue mécanique.

09 mar. 2013
0

Bonjour à tous,

il y a une solutions très pratique, et qui coute rien pour souder un câble de grosse section.

Pour commencer, il vous faut une pile électrique plate, avec ses deux lamelles en laiton qui ne sont pas de la même longueur. On trouve ça dans les lampe de poche plate.

Avec un couteau ou un cutter, vous la désassemblée, vous allez trouver des petits cylindres qui sont relié par des fils.

Avec une pince, vous faite tourné l’élément qui se trouve à l’intérieur pour le sortir pour le récupérer. Cela ressemble à une mine de crayon d'un plus gros diamètre.

Et voila, vous avez votre poste à souder, qui va très vite chauffer et sur une petite surface.

Vous raccordez le câble à étamé sur la borne moins d'une batterie.

Ensuite, avec un câble de démarrage, vous la raccordez à la borne plus de la batterie et vous fixez le, on va l'appelez crayon, que vous avez extrait de la pile plate, sur la pince de ce même câble.

Quand vous allez mettre en contact le crayon au câble, une température va monter très vite et là, vous pouvez étamer votre câble correctement. Attention cela peut aller très vite.

Je l'ai déjà fait plusieurs fois, ça marche très bien, même avec des section très importantes et cela n'est pas gênant pour la batterie.

Philipped29200

09 mar. 2013
0

et les risques d'arc électrique ?
pas gênant de mettre en quasi court circuit une batterie ?

y'a des "conseils" qui font peur ... :lavache: :jelaferme:

11 mar. 2013
0

Salut Bil56,

Je te rassure, mon procédé est sans danger et je l'ai fait plusieurs fois sans aucun arc électrique ou court circuit. Donc sans danger.

Et ça m'a sortie de la M... à plusieurs reprises.

C'est ce que l'on appelle plus simplement, de la physique appliquée.

Bonne journée .

Philipped29200

09 mar. 2013
0

C'est peut être plus facile avec une pile R6, plus facile à trouver. Voir ce fil qui décrit la même méthode www.hisse-et-oh.com[...]-kassim

09 mar. 2013
0

Et si on a du 70 ou du 90 mm2 ?
J'ai trouvé ça (un peu plus cher certes) :
www.dema-france.com[...]5e.html
ou ca (ça semble etre le meme produit) :
www.auxprixbas.fr[...]aulique

09 mar. 2013
0

oui, je crois que c'est pas mal , bien que sur nos bateau de taille modeste on ne dépasse pas le 50 mm2 en principe (dépend de la longueur des câbles bien sur)

Je l'ai vu la aussi, pour 50 euros avec le port, c'est un bon compromis :

cgi.ebay.fr[...]9952150

L'autre pince que j'avais mentionné avant dans ce fil à un inconvénient, bien que moins chère, c'est qu'il manque la matrice pour le 16 mm2, ce qui peut quand même servir.

10 mar. 2013
0

Je suis d'accord avec vous pour la préférence au sertissage en ce qui concerne les cosse bleues jaunes rouges, j'ai d'ailleurs une pince pro à matrice pour ça.
Mais quand on en viens aux (tres) grosses sections je crois que la soudure est inévitable.

10 mar. 2013
0

Après m'être emm..dé des années avec la soudure (rigidité du fil soudé, cassant, plus sensible à la corrosion), je ne fais que du sertissage sur câbles 35 ou 50mm2, SANS PINCE A SERTIR.
Vous prenez un câble et une cosse à souder ou à sertir, peu importe. Il suffit d'avoir un étau un peu costaud (mâchoires de 12 à 15 cm).
La technique est d'abord d’aplatir la cosse avec le câble dedans. Puis de mettre cette même cosse aplatie dans le coin de l'étau, prise seulement sur sa moité et de serrer très fort. On recommence sur l'autre moitié.
Le résultat est un aplatissement avec une rainure de sertissage au milieu.
Je n'ai jamais eu de problème et ça ne coûte rien.
Pour les adeptes de soudures, rien n'empêche de souder par dessus, mais ça ne sert à rien...

10 mar. 2013
1

Pour sertir les gros câbles il y a une solution plus simple vous regardez autour de vous et quand vous voyez la fourgonnette bleue avec le logo ERDF vous demandez gentiment aux gars dedans et il y a de grande chance qu'ils vous fassent vos sertissages ou vous trouvent une solution et ce sera fait dans les règles.
Autrement si vous habitez en ville repérez un immeuble en construction et il n'est pas rare de tomber sur l'électricien qui luin est équipé.
Disons au lieu d'investir dans une vraie pince à sertir pour faire du bon boulot il vaut mieux saliver un peu pour demander.
Des agences ERDF il y en a partout en France il suffit de leur téléphoner en demandant gentiment et vous serez servi.
N'oubliez pas: "ils vous doivent plus que la lumière". :mdr:
Sinon il y a CGE distribution qui pourrait peut-être vous en louer une.
Cdlt

10 mar. 2013
0

Quand j'ai changé toutes les grosses cosses sur le bato, l'électro sur le quai qui me les a vendues, m'a aussi prêté la pince qui va bien avec, et pour rien.

10 mar. 2013
0

Bonjour !
Que pensez-vous de çà www.svb-marine.fr[...]er.html ??

10 mar. 2013
0

Merci pour vos contributions, en fait j'ai un copain qui a la pince qui va bien, mais à chaque fois quand j'étame le tout je brule la gaine, donc je remets par dessus un produit, genre pour étanchéité + gaine thermo. Mais j'étamais puis sertissais alors qu'à vous lire l'inverse serez mieux.

10 mar. 2013
0

le but du sertissage est de mettre en contact le fil avec la cosse; la soudure reste un piètre conducteur, et fond à "basse température"; pour les grosses sections donc forts courants, le sertissage est préférable, si c'est un, sertissage bricolé donc pas bien homogène, la soudure peut améliorer la tenue ne serait ce que mécanique en bloquant le volume car vs avez surement déjà eu le cas, on tire le fil et ça tient, puis on tourne un peu et ça fout le camp, en fait les brins ne sont pas bien arrangés avec un setrtissage pas bien homogène
mais attention à la soudure
si la cosse est trop grosse, je la fend à la scie et serti à la pince les 2 moitiés, la soudure fait le reste comem dit ci dessus
qd à la gine qu fond, faut faire avec la thermo pour faire + joli, et en ts les cas, souder la cosse en haut, la chaleur monte tj... et la soudure descend
JL.C

10 mar. 2013
0

Tout a été dit et proposé, toutes les méthodes sont bonnes tant que le contact est bon. J'ai une pince à sertir "bon marché" qui fait des sertissage solides mais d'aspect médiocre.
La méthode avec matrice à collets battus ne permet pas de travailler à fond de cale et n'est donc pas parfaite, mais souder à fond de cale n'est pas toujours possible non plus.

Donc la meilleure méthode c'est d'avoir la pince qui va bien, environ 150€ de mémoire, cher pour un ou deux sertissages. Emprunter à un pro si possible est la meilleure solution, mais tous les pros ne prêtent pas...

Reste que ce fil permet de parer à toutes les situations, pour tous les budgets.

Alex

10 mar. 2013
0

Une pince, ce n'est qu'un étau qui serre tout autour.
Je le répète (voir mon message précédent), les cosses que l'on trouve aujourd'hui à sertir ou à souder peuvent être aplaties sur le câble avec un simple étau, mais de taille suffisante pour serrer très fort.
Il n'est absolument pas nécessaire que le serrage soit circulaire comme dans le cas d'une pince.
Une cosse aplatie a un aussi bon contact électrique.
En fait, elle n'est pas vraiment plate, car le câble se répartit sur toute la largeur. Elle reste d'une épaisseur égale environ à la moitié du diamètre du câble plus l'épaisseur du métal de la cosse.
pour du 35mm2, cela donne du 7mm x 13 mm. C'est parfait : le contact est aussi bon qu'avec une pince.
L'astuce du serrage supplémentaire par moitié améliore encore.
L'important est de disposer d'un étau u peu costaud.
Il y a un double avantage :
- inutile d'acheter une pince ou de faire un soudure souvent foireuse,
- les cosses n'ont pas besoin d'être normalisées comme parfois avec les pinces de professionnels. Des cosses premier prix marchent aussi bien que des cosses de pros.

11 mar. 201311 mar. 2013
0

j'ai pas lu tous les avis , en tout cas si cela n'a pas ete dit je te donne ma methode:
faire comme si on soudait le cable dans un embout ( oeillet par ex) a souder en chauffant a la lampe a souder et en faisant penetrer la soudure par le petit trou prevu a cet effet..
quand ca degueule la soudure enlever le manchon = c'est fait
