Escale technique et câbles électriques [remplacement d'un guindeau]

Salut à tous,
j'aimerais pour la suite de notre voyage installer un guindeau Leroy Somer qu'on nous a donné.
Le notre, Manuel, est de plus en plus corrodé et si nous pouvons ns offrir ce petit luxe ça serait top !
Mais je n'ai aucune doc, rien sur internet.
Quel relais et fusible installer ?
Dois-je câbler en 50mm2 jusqu'au guindeau, ou jusqu'au relai tout proche et passer à une section plus petite pour terminer ?
Nous sommes en famille sur un Rêve d'Antilles, à Garachico sur la côte NO de Tenerife.
Petit port au top et village superbe, mais j'aimerais qu'on ne fasse pas les berniques et reprendre la route rapido...
De vous lire,

Yan du demian

L'équipage
01 juil. 2017
01 juil. 2017
0

C'est la même puissance qu'un démarreur de voiture.
La plaque signalétique du moteur indique 1200W soit en pleine charge jusqu'à 1200W/12V=100A. Il est indiqué 160A. Un moteur bloqué est un court-circuit franc et au démarrage en charge max il peut appeler 3 fois sont intensité nominale.
Un fusible retardé (ou disjoncteur) d'au moins 100A est impératif en protection de la batterie. Les câbles doivent être de section maximum depuis la batterie jusqu'au moteur (pour la chute en ligne on compte deux fois la longueur).
Normalement il y a seulement deux fils pour ce moteur, le changement de sens se faisant par inversion de polarité.
Le relais descente peut être plus petit que le relais montée.
Au pire, si relais HS, en dépannage on garde seulement la montée contrôlée par un relais unipôlaire plus facile à trouver. On a toujours la possibilité du remontage manuel.
Surtout ne pas perdre le levier.

02 juil. 2017
0

Selon la norme la chute de tension dans le circuit ne doit pas depasser 5% soit 0.6V pour une alimentation 12V.

S=(RcuLI)/(5%*U)
S = section cable en mm2
Rcu = resistance du cuivre 0.018 Ohm.mm2/m a 25C, (0.019 a 30C)
L = longueur des cables en m
U = tension du bord en volt = 12V
Pour un circuit de longueur totale 12m (calcule en aller et retour depuis la cosse de la batterie de service aux bornes du consommateur), une installation en 12V et un consommateur de 100A cela fait du cable de 36mm2.
Les cables de 16mm2 que l'on voit trop souvent montes pour cet usage ne sont en general pas du tout adaptes.

02 juil. 201716 juin 2020
0

Bonsoir Yannibal,

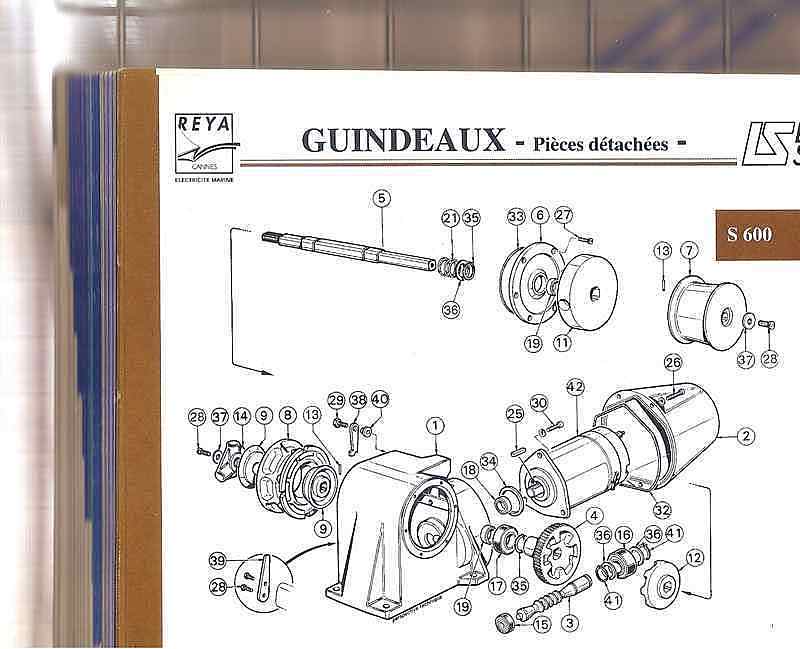

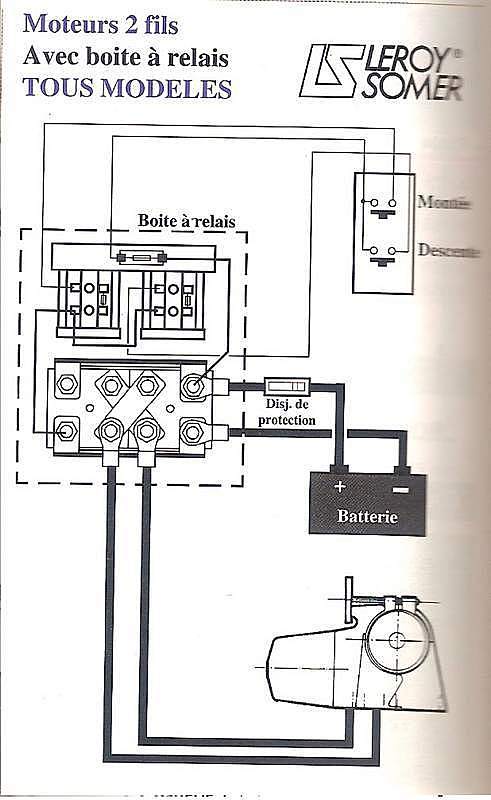

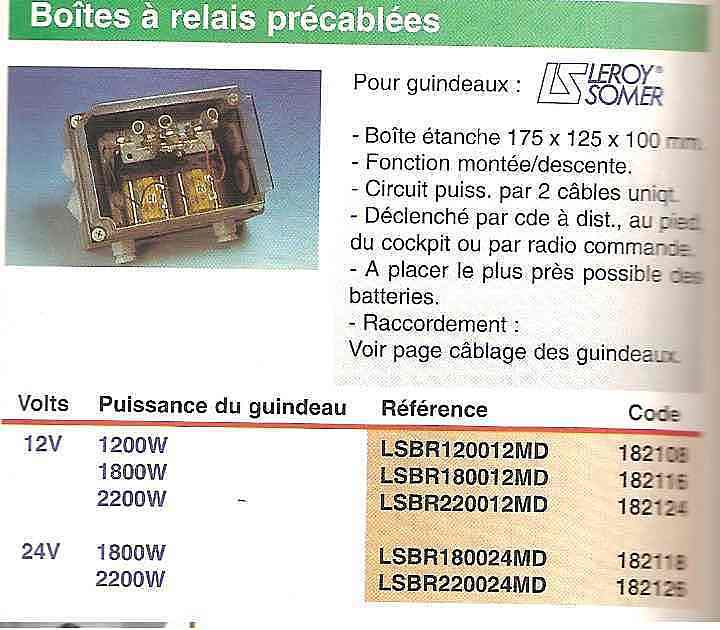

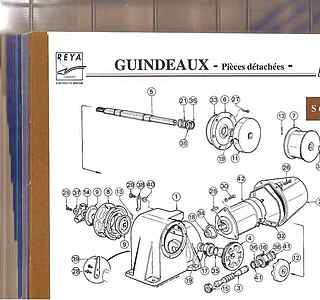

Au vu de tes photos, je pense que ce guindeau à axe horinzontal est un Leroy Somer de 1200W en 12v ce qui correspondrait au type SV600.Je te joins la boite a relais qu'il faudrait, et le schema de branchement.
Mamita
Nota : cliquer 2 fois sur la photo

03 juil. 2017
0

Re,
Petite rectification:
ce n'est pas un SV600 , mais un S600 ...
Mamita

03 juil. 2017
0

Salut! Merci pour vos contributions, j'y vois plus clair maintenant. Mamita penses tu que je peux trouver ce relais sachant que Leroy somer ne produit plus? Nicquel l'éclate ca peu toujours servir... Reste un problème, je n'arrive pas à debrayer le barbotin, pourtant je tente de le dévisser avec le petit ergots en inox cale dedans... Qu'en pensez vous? C'est un peu pour ça que j'étais retissant a l'installer.

04 juil. 2017
0

A défaut de la boite relais originale, ou d'un relais plus récent assurant la même fonction, et si on veut avoir les deux sens on peut utiliser à défaut 2 relais inverseurs de guindeau à 3 fils, que l'on trouve plus facilement et les monter en permutateur.
