Eolienne Rutland 913

Bjr,
je suis en train de démonter mon eolienne Rutland 913 pour changement des roulements, la partie stator / rotor ne m'a pas posé problème, mais je suis embété pour démonter la partie verticale qui sert de support ( voir photo) qui apparement devrait se démonter après avoir enlevé la vis de blocage situé (trou taraudé sur la photo). et là, j'ai un blocage, pour l'instant, je n'ose pas forcer. La vue éclatée de l'éolienne ne me donne pas plus d'indication.
Quelqu'un peut il m'apporter un début de réponse?

L'équipage
23 août 2012
23 août 2012
0

Bonsoir
Je viens de regarder sur la doc de la mienne, je n'ai même pas l'éclaté.
Peux tu poster un pdf de l'éclaté, que l'on voit, cela m'intéresse également,

23 août 2012
0

Ok je joins le PDF, si je trouve la réponse, je fais suivre, je veux aussi démonter cette partie pour remplacer les 2 fils en 6mm² qui sont coupés comme on peut le voir sur la photo à ras de la pièce.

13 oct. 2013
0

Bonjour,

cette éolienne a environ 15 ans
C'est moi qui ai coupé ces 2 fils pour me permettre son démontage et pensant les remplacer facilement, ce qui ne fut pas le cas.

12 oct. 2013
0

Bonjour orca,
Ils se sont coupés comment ces 2 fils?
Elle est âgée cette 913 ?

13 oct. 2013
0

Merci orca pour cette réponse, j'ai crains que la coupure des fils soient dus à une usure.....possédant également une 913 ......
Serge

23 août 201216 juin 2020
0

désolé j'avais oublié le pdf


23 août 2012
0

Si li n'y a pas de circlips en dessus le roulement 7 (ou de vis de maintien),
l'empilage du roulement 7, du collecteur et du roulement 8 est maintenu par le circlips dans le corps12.
l'axe15 serait alors monté serré sur les bagues interne des roulements 7 et 8.

Si je devais le faire, je tenterais de passer une lame entre la douille 14 et le corps 12 en forçant légèrement et alternativement diamétralement opposé.
Surtout ne pas mettre l'empilage de travers.
mais bon, difficile à conseiller sans observer la bête

24 août 201224 août 2012
0

Bjr, le but est effectivement d'enlever la douille 14, après avoir enlevé la vis pointeau, celle ci bouge de bas en haut d'environ 1mm, mais ensuite j'ai le blocage... je vais essayer en forçant légèrement. les circlips ne sont pas accéssibles par l'extérieur lumière ou se trouve les balais du collecteur, en tout cas merci de ta réponse. je te tiens au courant de la suite des opérations dans les jours qui viennent. A+

24 août 201216 juin 2020
0

ca y est, j'y suis arrivé, le blocage venait des 2 vis de fixation sur son tube support, qui tenait l'éolienne en place.

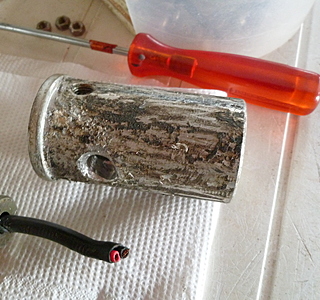

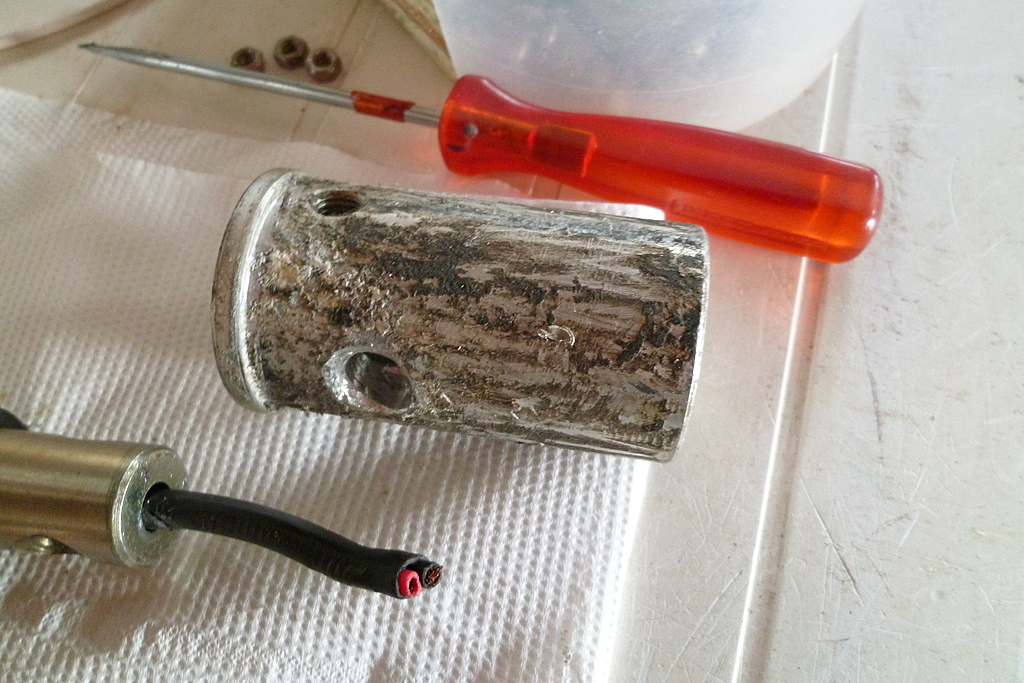

N'arrivant pas à la démonter (+de10ans), j'ai percé à l'endroit des vis de fixations, mais ....il était resté des "bouts" dans la douille 14, ce qui l'empêchait de glisser sur son axe. Remède = perçage au diamètre 10mm. Tout s'est alors très bien démonté, mais résultat, il me faut remplacer les fils à partir du collecteur, un peu enquiquinant, mais faisable.

Merci à ZOOM de ses réponses
A+

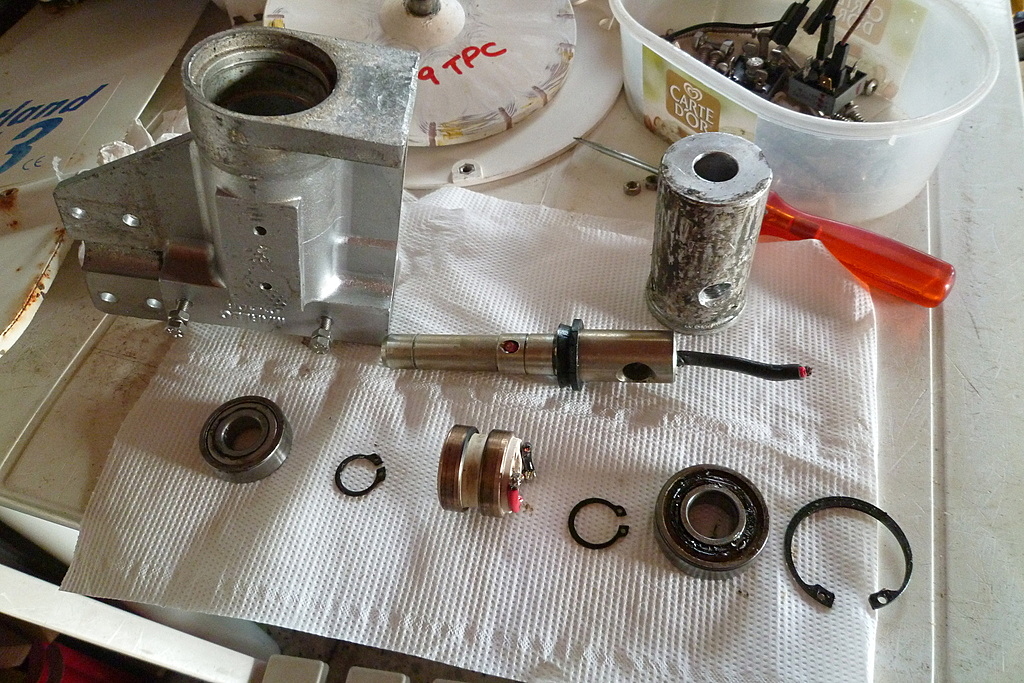

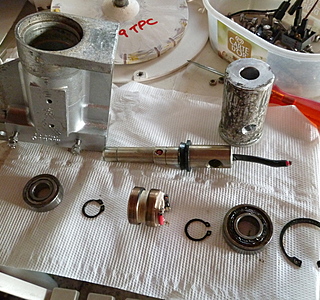

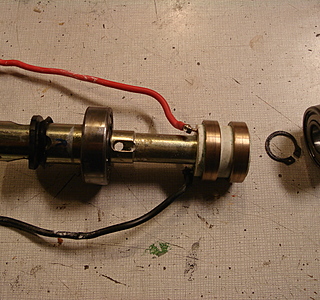

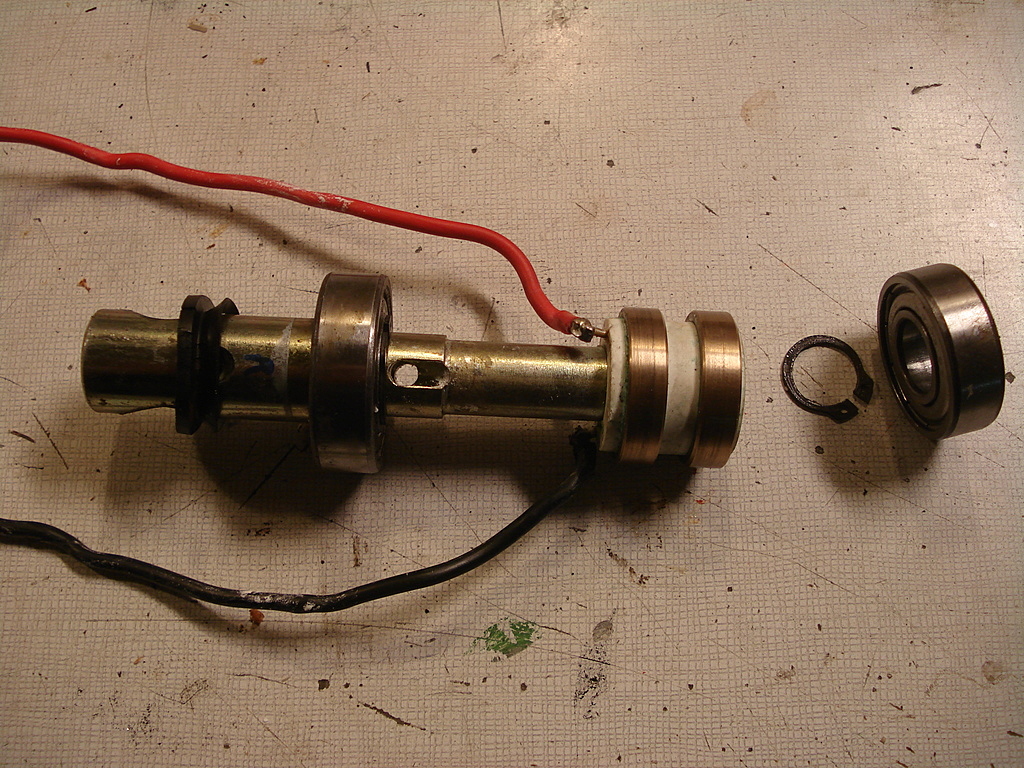

ps, je joins 2 photos de la bête démontée.

24 août 2012
0

Ok je comprends. Merci à toi pour l'info. Je compte démonter la mienne sous peu en préventif. Est-ce que les charbons sont en bonne condition aprés dix ans ?
Je doute un peu de la mienne car avec des vents de 23 ou 30 nœuds je ne vois jamais plus de 2A de charge. je ne sais pas si c'est le régulateur qui limite ou autre car je n'ai jamais osé laisser les batteries se décharger sous la barre des 12V

24 août 201224 août 2012
24 août 2012
0

je n'ai rien reçu sur ton message

24 août 201216 juin 2020
0

Pour Zoom,

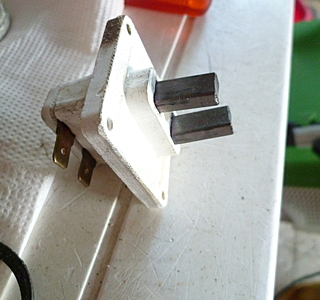

Charbons un peu marqués, mais long actuelle 15 à 16mm.
Fonctionne réellement à partir de 15 N de vent env 4A jusqu'à près de 10 A avec plus de 25 N,
le régulateur à été changé il y a env 5 ans, mais c'est celui conseillé par la marque, pour le démontage, je me suis inspiré des discussions trouvées sur ce forum (merci à ceux qui y ont participés). A+

24 août 2012
0

Ok, je vais tester donc aux bornes et vérifier si mon ampèremètre dis bien la vérité.
Merci pour ton aide

25 août 201216 juin 2020
0

Bonjour,

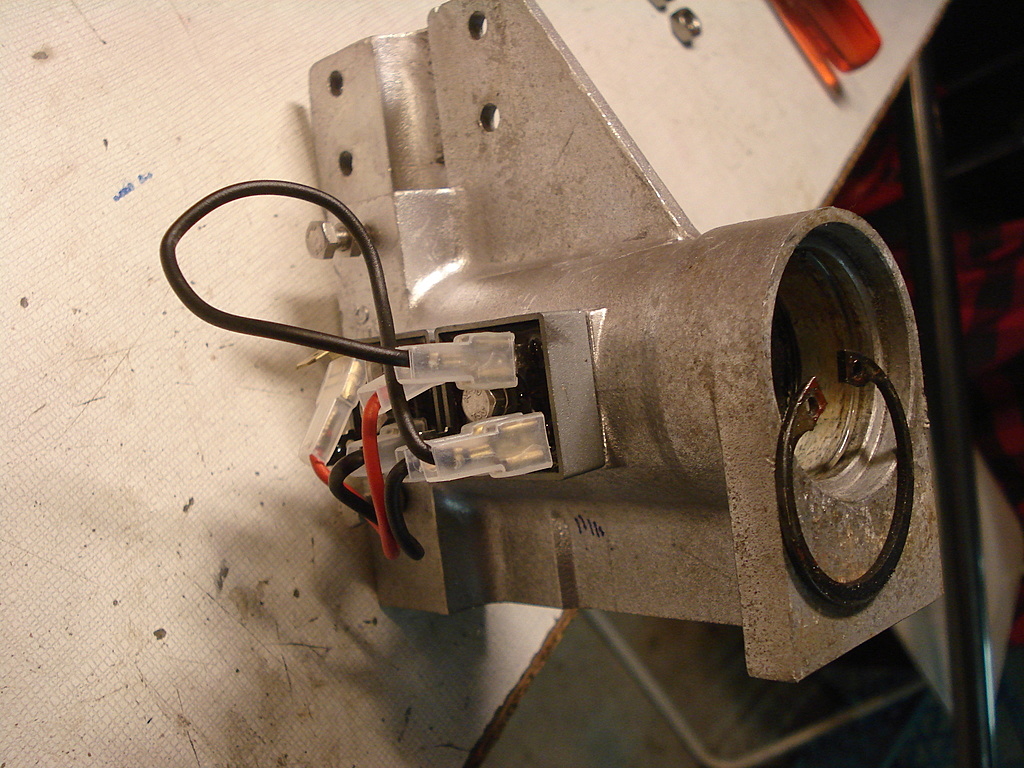

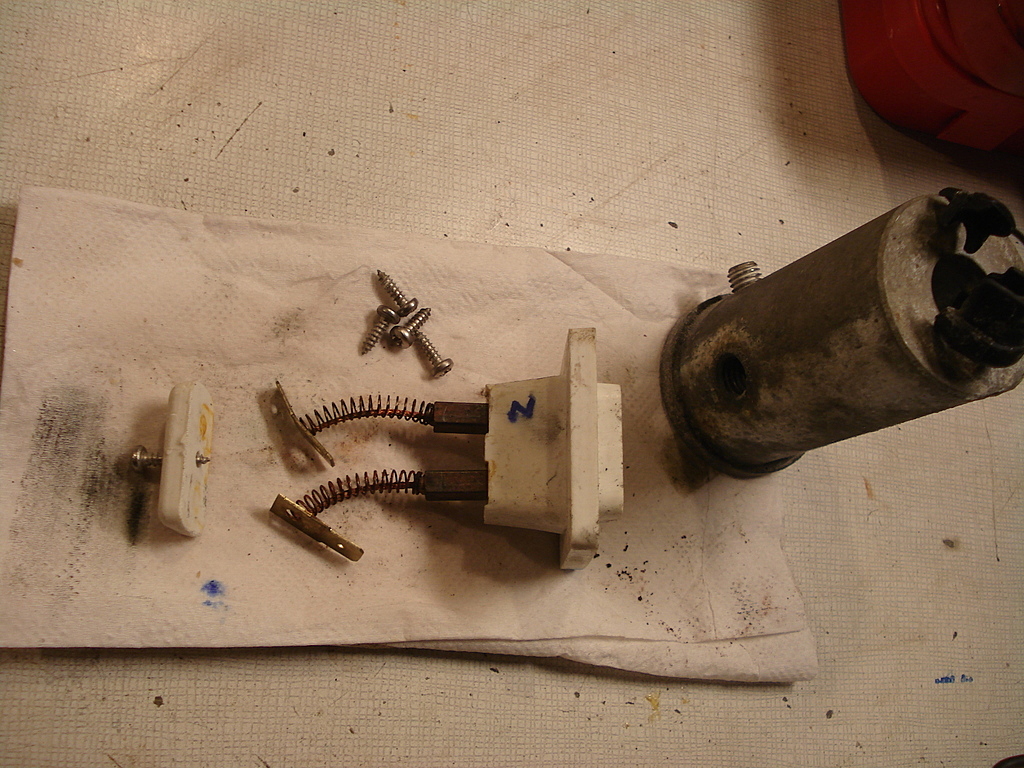

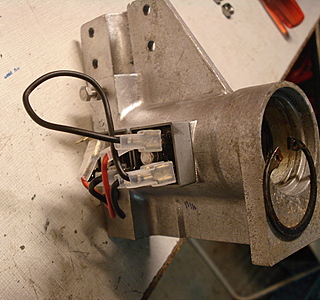

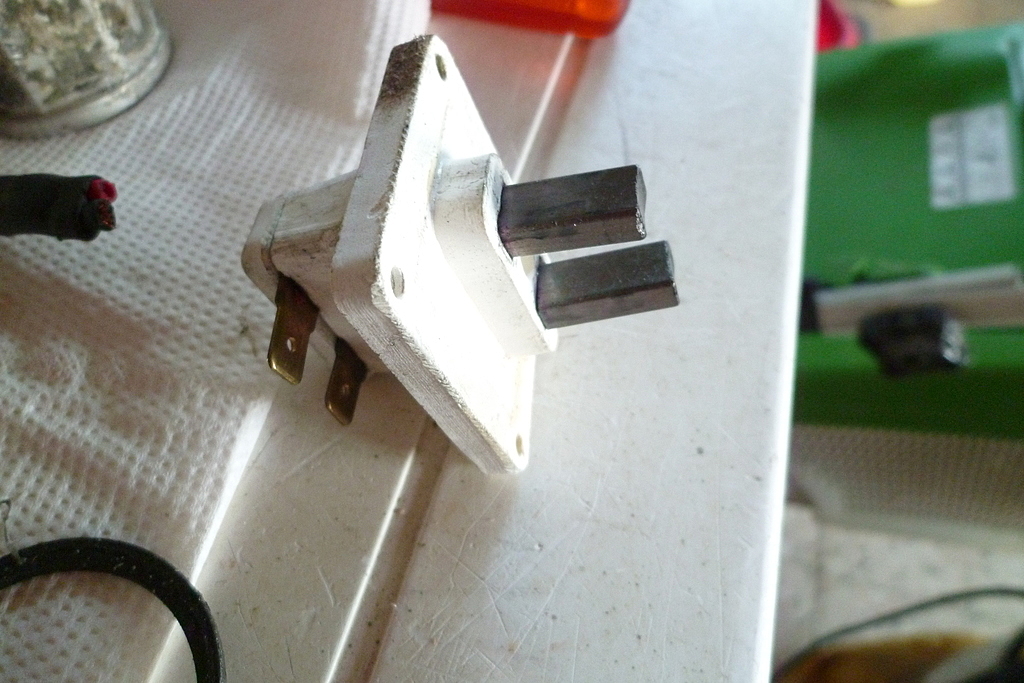

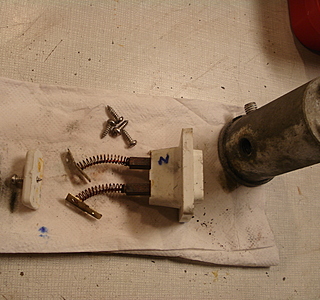

Je te joins qq photos qd j'ai démonté la mienne. ça pourra t'aider
DF

26 août 2012
0

Merci DF,
je garde le fil en favoris

12 oct. 2013
0

je fais remonter ce fil, car je n'arrive pas à trouver la maison mère rutland???
ce serait pour trouver les pales de l'hélice...
merci

12 oct. 2013
0

La maison mère est Marlec

www.marlec.co.uk[...]/

12 oct. 2013
0

merci nemo
