embout de bome SELDEN

Bonjour,
Qui a déjà démonté un embout de bome SELDEN.
Je veux acceder au système de tension du point d'amure pour remplacer le bout mais impossible de dévisser les vis.
Je pense les disquer et voir ensuite.
Mais je sais pas ce que je vais trouver.
J'ai pas trouvé l'ancrage du moufflage

ALLEWIND

04 sept. 2017

Tous
Non lu

Est-ce que tu parles du palan de bordure de la ... ellargo16 juin 2020

J'ai fait cette manip la semaine dernière sans ... corto2b16 juin 2020

Super! c'est exactement ça. merci ALLEWIND04 sept. 2017

ellargo

04 sept. 201716 juin 2020

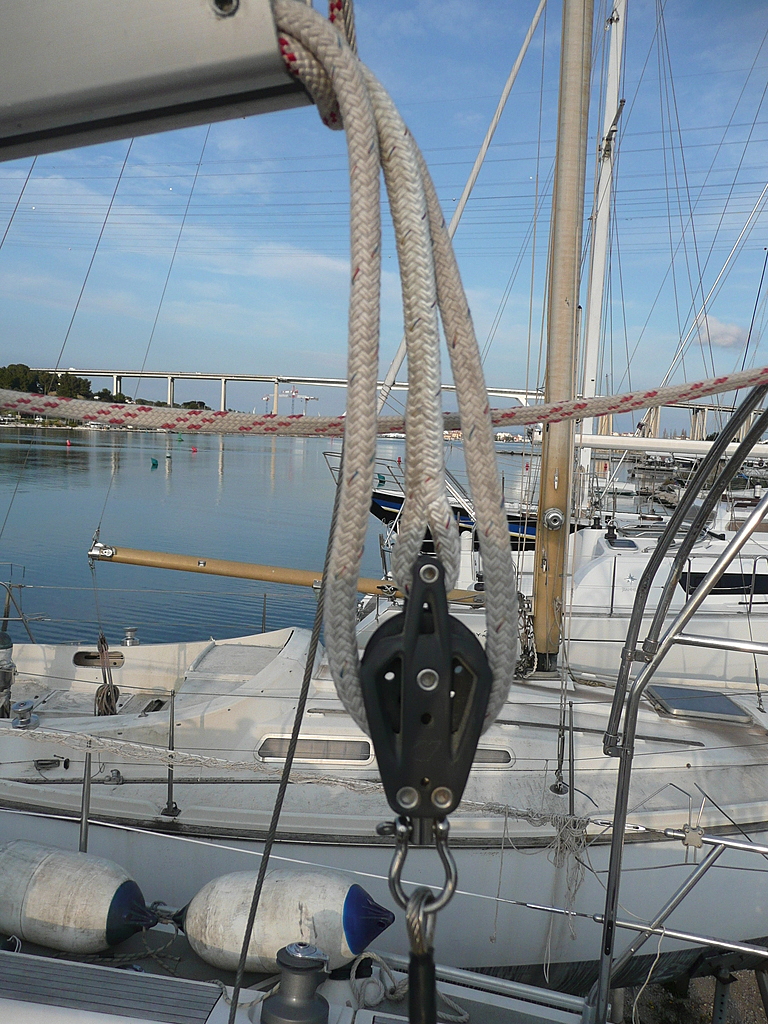

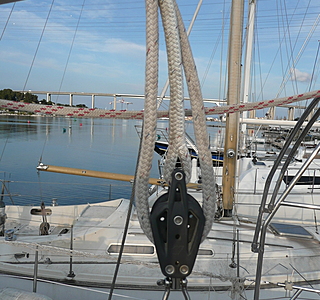

Est-ce que tu parles du palan de bordure de la grand voile ? Si oui, tu risque de trouver ça : voir photo.
Normalement, ce qui sort de la bôme à l'arrière, c'est le câble qui pend sous la manille lyre. Le bout épissé, va jusqu'au bout de la bôme (vis de mulet), et tourne autour d'une poulie fixe (repère 28) sur le schéma, reviens sur la poulie violon, repart au bout de la bôme et sort vers le bas avec retour au cockpit.
Par contre, les vis Tork inox sont vissées dans la pièce en "fonte" d'aluminium...Selden conseille de graisser ces vis en cas de démontage pour éviter l'électrolyse.

Répondre

corto2b

04 sept. 201716 juin 2020

J'ai fait cette manip la semaine dernière sans rien démonter !
l'ancrage "comme tu dis" se fait sur la poulie (qui avec douceur réussie à passer de justesse à travers les ouvertures de l'embout de bôme).

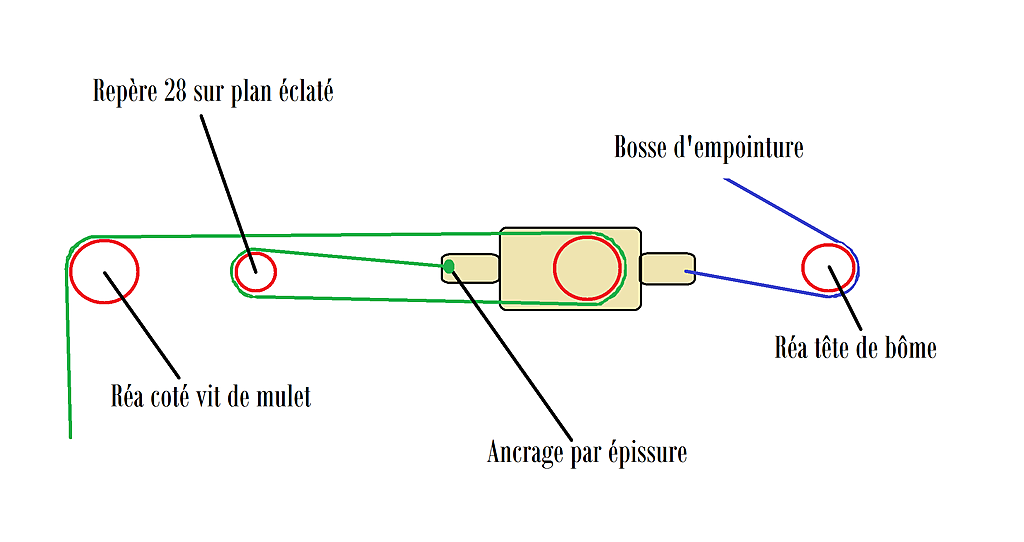

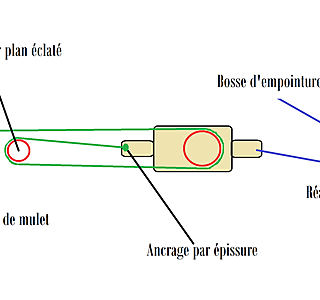

Pour la compréhension du cheminement de la bosse, voir le petit dessin...
Bon courage : j'ai mis deux heures mais je n'ai rien coupé ni cassé
