Elle est pas belle ma future Table a Carte

J'ai reçu du matériel neuf, GPS, pilote, autoradio, contrôleur de batterie et il s'agit maintenant de tout installer a bord.

Alors j'ai dessiné la TAC de mes rêves, la plus fonctionnel possible :
[URL=]

sinon :

Sachant que le panneau de droite serai incliné pour être en face (ou presque) du skipper ! Dans ce style :

Le tout sur charnière.

Voila je voulais partager ma petite étude, j'ai hâte de découper le CP maintenant ! Les conseilles sont les bienvenus.

L'équipage
04 avr. 2011
04 avr. 2011
0

Superbe...mais sur quel bateau ?
STP tu nous mets des photos sur ta fiche ?

04 avr. 2011
0

Hello
En fait tu as deux sites sur ma fiche

Mon blog :
flashtrip.over-blog.com[...]/

Et depuis maintenant mon album :
picasaweb.google.com[...]aud.ats

Je n'arrive pas a faire apparaitre mon avatar en dessous de mon pseudo...

06 avr. 2011
0

Le shéma electrique
Il n'est pas normé mais il y a toutes mes idées :

En Bleu 10 Disjoncteurs(coupe-circuit) :
- Eclairage
- Pompe de cale
- Pompe a Eau
- Frigidaire
- Feux de Nav Voile
- Feux de Nav Moteur
- Feux de Pont
- Feux de Mouillage
- Électronique (VHF, Pilote, GPS, TackTick et éclairage compas)
- Autoradio

En gris des Rampe de sucre vissé.
En Rose le NMEA vers un PC
En Vert le seatalk

Je m'amuse a préparer mon boulot alors je partage, si vous avez des remarques ou idées ; a vos clavier !

Thomas

06 avr. 2011
0

Par contre
Je suis en train de pensé que c'est peut être crétin de mettre le pilote et l'électronique sur le même coupe circuit, a voir.

06 avr. 2011
0

on est loin
de la machine a laver le linge qui était sous la table a carte ;-)

06 avr. 2011
0

J'avais pensé comme toi
Puis, chemin faisant, j'ai eu besoin de récupérer un interrupteur pour la pompe eaux noires.
J'ai alors regroupé pilote et électronique.
J'ai navigué trois saisons sans problème comme ça.

25 avr. 2011
0

Hello,

et voila le résultat ! J'ai quelques problèmes de finitions mais je ne suis pas mécontent de moi :

26 avr. 201116 juin 2020
0

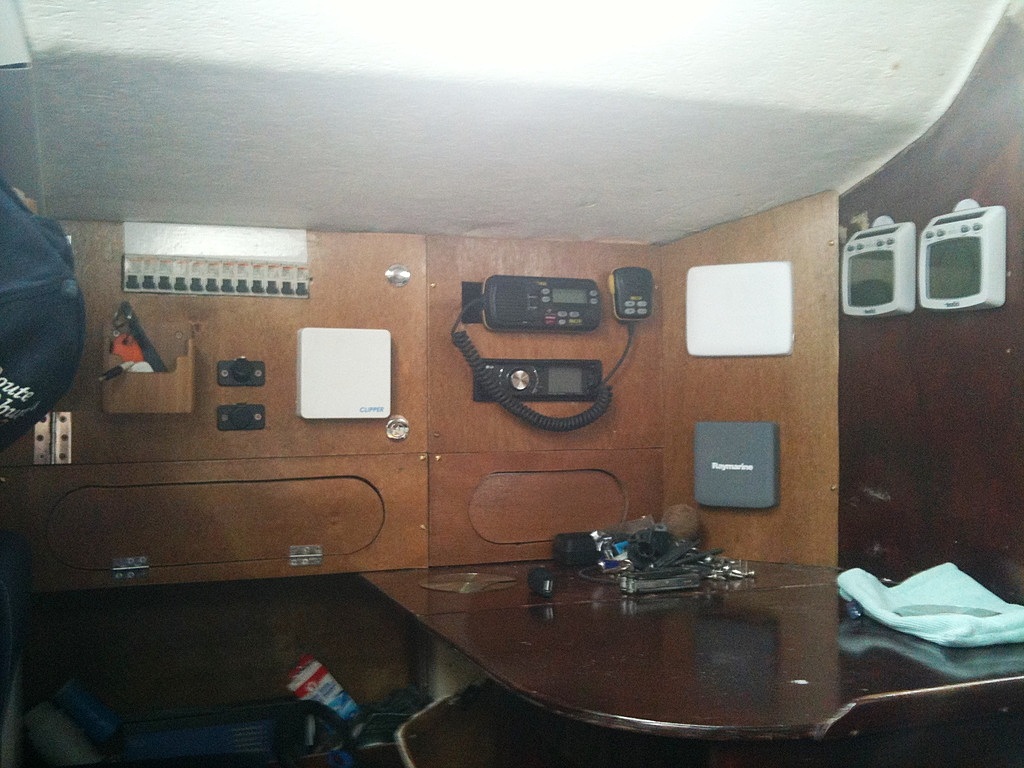

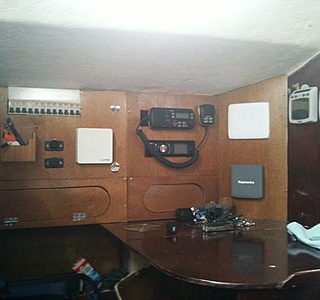

voici la photo :

26 avr. 201116 juin 2020
0

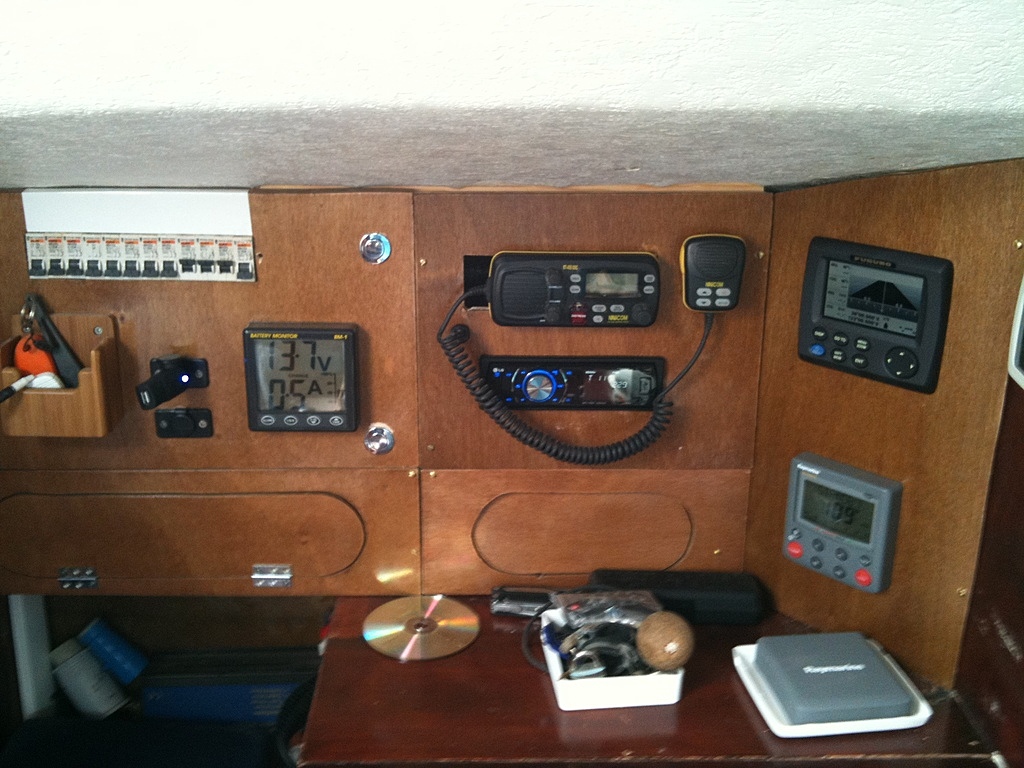

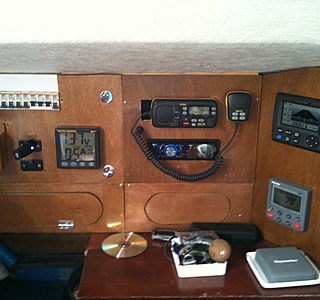

Une autre de meilleur qualité, mais on voit plus les défauts, grrr...

26 avr. 2011
0

Je ne voudrais pas faire mon rabat-joie, mais n'y a-t-il pas moyen de cacher ces horrrrrrribles charnières qui gachent vraiment le très beau boulot que tu as fait ?

26 avr. 2011
0

C'est pas rabat-joie ! merci pour cet avis. Je ne vois pas trop comment les cacher, surtout qu'il en manque deux pour le petit équipet de droite, ce aui fait 6 qu total ! Peut être en mettant un petit coup de peinture?

Moi ce qui m'énerve le plus c'est les différence de teinte des planches, les jours et les mauvais alignement des planche et aussi je pense que j'aurais du faire le support en deux parties plutôt que 5 ! Mais bon je suis un peu maniaque et surtout j'ai les yeux braqué sur les défauts de finition que je connais parfaitement !

En tout cas c'était beaucoup de boulot et au moin le cablage électrique est vraiment parfait.

Le calculateur du pilote, le pupitre du pilote, le gps et le poste autoradio sont au même endroit et facilement accessible et ca c'est vraiment le top !

26 avr. 201116 juin 2020
0

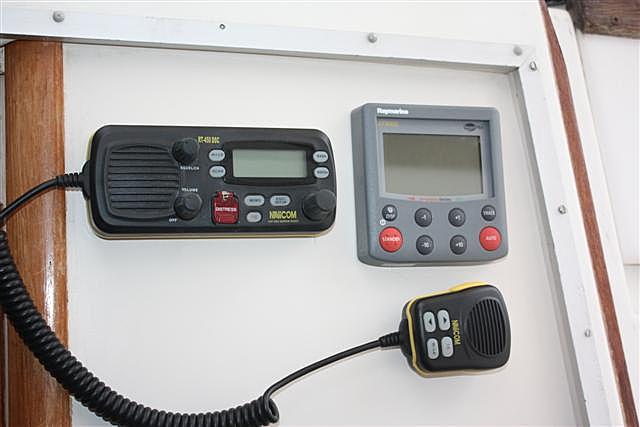

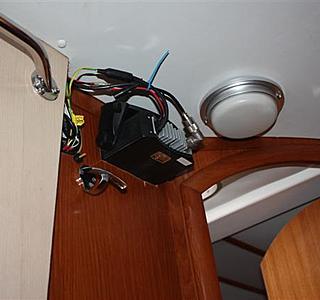

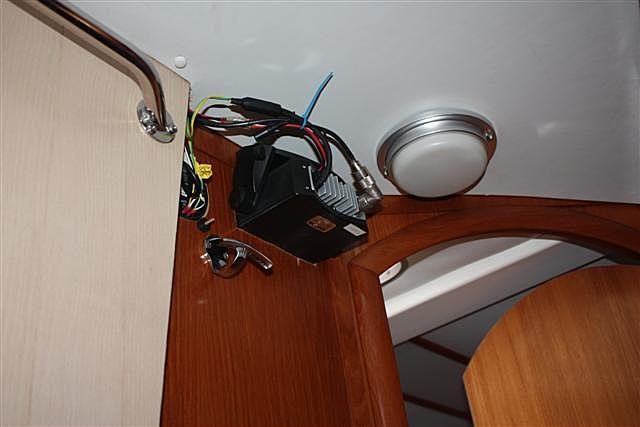

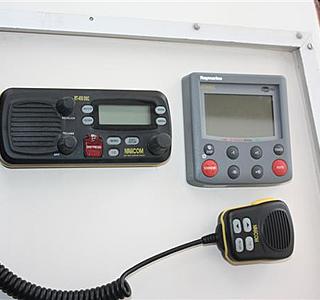

bonjour, effectivement beau boulot. Personnellement et navigant en solo, le pilote et la vhf sont accessibles depuis le cockpit, à l'abri dans la descente.

26 avr. 2011
0

Merci pendruig,
J'en profite pour poser une question, comment as tu fais pour encastrer ta VHF?? Il n'y a aucun support pour encastrer cette navicom... c'est bien dommage, j'ai pensé à la coller mais c'est pas l'idéale !

26 avr. 201126 avr. 2011
0

Si les panneaux sont assez épais , pourquoi ne pas mettre les charnières à l'intérieur plutôt qu' à l'extérieur ?
désolé j'ai pas de tof' .

26 avr. 201116 juin 2020
0

A thomas, je n'ai rien collé mais ajusté !!!! et çà tient. Une petite précision je me suis servi de l'étrier d'origine pour le coincer derrière et éviter que le poste ne ressorte.
