Électronique quand tu nous tiens ! [Projet Raspberry pi4]

Bonjour,
Nouvelle année, nouveau projet!
J ai un projet de changement de matériel électronique et m interesse très sérieusement à la framboise , avec l aide de mon fiston que est dans la partie.
Toutefois je ne comprends pas , du moins un besoin d’eclaircissement concernant la connexion des éléments de ma centrale de bord jusque là raccordé a un miniplex , comment se font les raccordements de mes afficheurs nmea 0183 sur le raspberry sachant qu il étaient chacun sur une entrée du miniplex ? Convertisseur usb ou carte ? Idem pour le pilote simrad tp 32 mais n envisage aussi un pypilot car assez déçu des embardees, tenue de cap et fragilité des plastiques ( nez ) de ce pilote , n envisage le pi4 qui me semble performant avec des possibilités incroyable le tout sous openplotter et qtvlm .
J attends vos infos et conseils pour ce projet, merci.

L'équipage
29 déc. 2020
29 déc. 2020
0

quel modele de miniplex ?

tu compte utiliser quel logiciel sur le rasp ?


29 déc. 2020
1

J utilise uniquement des prises usb/rs232 pour mes entrée nmea183 du raspberry.
Je ne passe pas par un miniplex mais en direct, le rpi faisant office de multiplexeur.


29 déc. 2020
0

C est un miniplex2wi , fonctionne bien mais un peu faiblard en signal wifi
Mon idée est d installer openplotter direct et utiliser qtvlm pour le routage et de compléter mon pi4 avec pypilot que je vais fabriquer avec les fils déjà vus ici car mon tp32 me déçoit il est mieux que le sr2000 que j avais avant soi disant mais moi je suis déçu par son comportement, sa qualité de fabrication g l'idée de construire himself un pilote avec gyro et le projet pypilot me séduit bientôt un tp 32 et un miniplex a vendre, je pense .
Donc c est ce que j avais cru comprendre mais j avais un doute concernant le flux des phrases avec un convertisseur usb/rs232 pour le nmea0183.
@tai, quelle est ton équipement et config, as tu plan de tt cela à partager?


Tai:Non je n' ai pas de plan, mais c est plutôt simple. J ai du vieux matosse b&g network qui possède une sortie nmea. Idem une vhf ais avec sortie nmea.Je ne sort rien de mon rpi vers le pilote. Par contre le rpi émet en wifi Du coup c est super simpleB&g ---- rs232/USB ----> rpi --- > wifiVhf/ais -- rs232/USBJe n utilise plus openplotter mais directement une Radouane avec signalé installé dessus (ainsi que influxdb et grafana pour les stats de navigation et donc, a termes, des polaires fiables) ·le 29 déc. 23:51

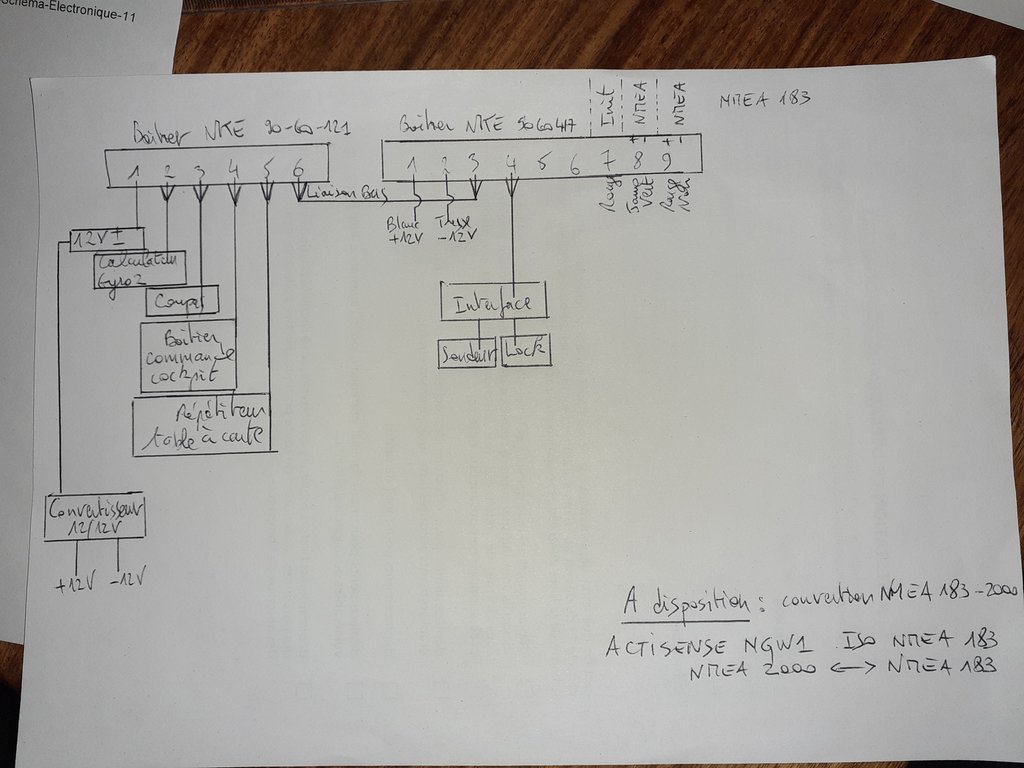

Tai:Damn mon super dessin n a pas marché.La vhf ais est au même niveau que le b&g mais utilise un port USB different·le 29 déc. 23:52
BMayer (LauBen):Tai, tu me chatouilles le neurone en écrivant "influxdb et grafana" :-)Peux-tu en dire plus, stp ?·le 30 déc. 10:42
Tai:Influxdb est une base temporelle, elle stocke l ensemble de mes données de navigation (vent réel, apparent, vitesses, caps, température de l eau etc...)Grafana est un petit serveur de BI qui permet un rendu graphique de l ensemble de ces données (avec des graphiques de plein de type). C est très accessible.·le 30 déc. 15:26
BMayer (LauBen):Merci TaiJe viens de chatouiller un peu le truc.Bon, je reste avec du script python qui alimente une DB relationnelle.Le but est juste d'avoir des vitesses cibles, donc grafana pas nécessaire dans mon cas. D'autant que BO et microstrategy ... comment dire.... si en plus il y en a en dehors du boulot... :-)Mais ça doit être sympa, donc je reste dessus quand même :-) ·le 30 déc. 20:52
Tai:😉 j utilise ça pour à terme me refaire des polaires adaptées et puis surtout je n ai absolument pas mis les mains dans le cambouis (ya le plugin signalk vers influxdb). Tu fais tourner bo sur un rpi ?·le 30 déc. 23:42
BMayer (LauBen):BO sur un Pi ? :-DPar palette, alors !Non, non, j'ai fait KISS sur la config, raspbian + kplex ; kplex diffuse vers un fichier + "ce qui veut se brancher dessus" genre qtvlm et/ou opencpn, c'est tout.Puis -a posteriori- traitement python pour "basculer" le flux NMEA en un fichier ; 1 ligne par TS, avec les colonnes ventilées.Ainsi, il est possible de compiler n et n fichiers de capture, et de n'en extraire que ce que l'on souhaite (ou tout), par exemple pour faire une polaire.·le 04 jan. 09:30
29 déc. 2020
0

Je voulais dire st2000+


29 déc. 2020
0

En gros mon projet est de rassembler:
Ma centrale Nav Plastimo
Ma vhf fixe asn navicom450
Ais Emtrack 300
Ma tv ( comme ecran) en hdmi
Mon pilote auto tp 32 ou pypilot
Baro et thermomètre
Batteries
Le tout connecté a un pi4 alimente 12v qui lui même sera connecté a une tablette
Il y a du boulot pour pas trop cher et plus fiable je pense.
Considérant la revente de l inutile ( miniplex et tp 32 ) je dois pouvoir m offrir la chaise longue du capitaine en plus !!


Pwnsme:Salut,Le rpi4 n'est pas alimenté en 12v mais en 5.1V, il faudrait prévoir le convertisseur dc - dc·le 31 déc. 00:04
Tai:Et je rajouterais pas n importe quel régulateur. J ai cramé deux rpi4 a cause d' un regul chinois qui n a pas supporté la fin de transat·le 31 déc. 03:56
01 jan. 2021
1

Pour ma part, en tant que néophyte du Rpi, et au vu des prix du hardware je préfère tout dissocier :
- Rpi3 : Openplotter
- Rpi Zero : Muxberry (carte tout juste reçue..)
- un autre Rpi pour le pilote
et pour tout le reste (multimedia etc...), un autre matériel
ca dépend certainement de ton niveau dans le domaine, mais je pense que tout mettre ensemble c'est multiplexer les ennuis! ;-)


diverpoet:le RPI 4 est assez puissant pour gérer tout ensemble!! si un élément merde, la fonction ne fonctionnera plus on changera l element concerné ce qui revient à peu près à la mm chose que toi mais centralisé sur un seul ordi et en general quand il y a ennuis ce sont souvent des ennuis soft si le hard est de bonne qualité et bien branché , en fait c 'est une question de point de vue concernant mon niveau je bricole en electricité un peu de robotique et j'ai mon fils en appui qui est informaticien et specialiste pro de la framboise qu il deguste à longueur de journée. merci en tous les cas de ton aide.·le 01 jan. 17:05
Tai:Mon expérience de la framboise a bord.Le seul truc qui tombe en panne ce sont ces p.... de carte sd. On peux maintenant utiliser un SSD sans carte sd. Ca va bien plus vite et c est bien plus fiable.Ok avec diverpoet, le rpi est assez puissant pour tout. Autant le dupliquer n fois si on a peur que ça merdouille.·le 01 jan. 23:18
yannbis:Bien sûr que le Rpi 4 est capable de tout gérer. la question n'est pas là. en termes de mise au point ça me semble plus galère.dans les 2 cas c'est une question d'interface (et c'est là où ça va foirer), soit HW, soit SW; pour ma part, je suis plus à l'aise en HW, je préfère donc débugger là!Dans tous les cas, ce sont des systèmes complexes, j'en suis pour ma part au tout début et ne me fais aucune illusion sur la complexité de la chose, au moins en mise au point, que ce soit en HW ou en SW, c'est sûr, ça va pas être simple!·le 02 jan. 11:25
meretvent:Qu'est ce que HW et SW? sivouplé?·le 05 fév. 21:15
yannbis:HW=hardware =matériel/SW=software=logiciel·le 05 fév. 21:44
jdmuys:HW = Hardware = Matériel. SW = Software = logiciel. Le jargon souffle fort!·le 05 fév. 22:03
meretvent:Merci ! ·le 06 fév. 09:48
01 jan. 2021
0

C est pas faux mais du coup tu multiples aussi me nombre de sources de pannes.

Dans ces cas là je préférere avoir un rpi déjà prêt à être change par un autre.


01 jan. 2021
0

Question bête pour le Newbie que je suis!!
Mes équipements ( anémo, wind, ais, etc..) ont une sortie NMEA avec 2 fils ou 1 fil + ground commun en fonction de l équipement, facile avec le Miniplex j ai des borniers +/- pour chaque entrée ou sortie , jusque là tout va bien mais dans le cas du multiplexage via un hub usb/rs232 et sauf erreur de ma part ,je me retrouve avec des fiches à 9 connecteurs et là j' ai un grand moment de solitude!!! car pour connecter mes fils, il va falloir souder des prises males rs 232 pour se raccorder.
c'est jouable mais à quel endroit???
sinon existe t il des convertiseurs avec borniers au lieu de rs232?
Pour finir, je suis de l 'avis de Tai je prefere un RPI en secours qu une batterie d equipements qui reste une source multiple d'emmerdes
eh oui pour l'alimentation, quand je disais 12 v c'etait pour la source d energie ( pas de 220 que ce soit au port ou par convertisseur, mais pour l alim du RPI je pensais à un convertisseur 12v/5v. D'ailleurs à ce sujet quel marque me recommandez vous?


01 jan. 2021
1

Ta prise a 9 pin vvest du db9, qui permet d utiliser le protocole rs232.

Voici un schema. Tu verras que seuls deux fils te sont necessaires (la masse et celui de réception de données).

Il existe des fiches mâles dans lequel tu peux directement visser tes fils sans faire de soudure. Mais oui tu peux souder.


02 jan. 2021
0

@ TAI
Merci pour ton schéma , ne connaissant pas trop ce type de prise je ne savais pas que les branchements étaient normalisés , je comprends mieux maintenant, reste plus qu'a trouver ces fiches seules car souvent vendues en couple.
Donc, pour mes 4 IN ( vent, ais, sondeur, Gps )je branche sur le pin 2 mon +RX/RD et sur le pin 5 le -
et pour le OUT 1 ( mon pilote tp32 et plus tard Pypilot) sur le pin 3 mon +TX/TD et pin 5 pour le - chaque fiche sur un convertisseur RS422/usb type 5 en 1. Exact?
DE quelle façon se fait le paramétrage de cet ensemble in/out considérant que je veux installer Openplotter qui semble assez pratique pour moi habitué à Windows et qui ne connait pas Linux meme si cela me rapelle le bon vieux DOS et UNIX de mes débuts ... devrais-je passer par des lignes de codes ou via l' interface OP ?

0 YANNBIS
Pourquoi mettre un RPI dédié pour le pilote, ton RPI3 ne peut pas gérer les sorties NMEA? ou peut difficilement les gerer à cause de la puissance? ou est ce par crainte de panne généralisé?
au dire de mon fils qui travaille dans ce domaine, les gros problèmes rencontrés par ces clients RPI sont souvent des problèmes de hardware ou connectiques chinois, de mauvaise alims, de cartes SD corrompus suite incident ou mauvaise manip et très rarement à cause du RPI en lui même surtout les dernieres génération 3 et 4 qui sont de bonne conception et fabrique


02 jan. 2021
0

Je préfère avoir mon pilote en rade et encore une centrale de nav fonctionelle, ou un mux en rade mais avoir prévu ma connectique pour brancher en direct l'essentiel (qui peut être variable selon le moment) sans MUX, etc...
Et surtout, car je ne maitrise pas du tout le Rpi coté SW:
- Si j'ai une panne (qui ne sera forcément pas limpide au premier abord sinon c'est pas marrant), je pourrai débrancher physiquement et isoler mes systèmes pour débugger et comprendre.
- si je réussi à faire "bêtement" tourner mon MuxBerry ou Pypilot, je vais surtout éviter de bricoler plus

je pense que chaque partie sera assez complexe en elle même.
Pour quelqu'un qui maitrise le Rpi, le raisonnement peut être différent et on peut tenir un raisonnement similaire de mise au point/debug en SW, si on le maitrise.

Effectivement, pour le HW, il faut soigner la connectique, les alims etles boitiers


03 jan. 2021
0

la partie HW je m'en occupe suis habitué et soigneux sur le sujet , cela va le faire si bon schéma en amont.
pour le SW , je me renseignerai et suivrait les fils déjà vu ici et au pire si je ne comprends pas j'ai mon joker! mon fils est dans la partie donc au besoin il prendra la main à distance, c'est beau le progrès!! mais je reconnais que la finalité sera un sacré montage, c'est pour cela que j'ai besoin de comparer des installations existantes ou en cours sous forme de dessins ou vidéos pour mieux appréhender le projet.


15 jan. 2021
0

Bonjour,
Je reviens vers vous tous pour mon projet et plusieurs questions se posent !!!
déjà sur la compatibilité de mon AIS Em track B300 et mon RPI 4b 4G:
Je voudrais le connecter sur mon Raspberry PI4b en usb, soit via le hub usb qui multiplexe mes autres données soit en direct , que choisir? et comment le faire reconnaitre? ou dois je passer par un multiplexeur en amont?
L'autre question pour lequel j'ai un doute, considérant que le B300 est aussi un Gps, peut-il être connecté en usb et fournir en plus des infos AIS, les phrases NMEA GPS pour OPEN CPN ou QTVLM??? si oui, ma config USB sur le RPI4 serait
USB2
PORT usb 1= souris clavier
POrt usb 2 disque dur
USB3
PORT usb 3= hub USB alimenté= centrale de bord ( vent, speedo, sondeur, loch, peut etre pilote )
port usb 4= USB= AIS ( AIS,GPS)
l'ensemble serait paramétré via Openplotter , Cerise sur le gateau...j'aurai besoin de votre aide pour la config SW de tout cela.
et enfin, sachant que la suite de mon projet dans un futur proche serait de connecter mon TP32 soit en déconnectant l'electronique pour y ajouter un ensemble de PYPILOT, ou bien l'améliorer comme vu sur un fil en ajoutant un compas/gyro, quel est votre avis et vos idées?
Merci pour votre aide !


19 jan. 2021
0

si je dois utiliser un hub USB est on obligé d 'utiliser un hub avec des rs 232, pourquoi pas utiliser un 4 en 1 tout Usb et souder mes fils sur une prise usb, soit en neuf sur des rallonges usb males en raccordant au bon fils?? on trouve facilement en usb , car trouver des rs 232 males c est assez cher sur Amazon et délai très long sur Ali
Merci pour vos réponses


BMayer (LauBen):J'ai pris un adaptateur USB x4 rs232, pour 19€. Fonctionnement impeccable.fr.aliexpress.com[...]82.html ·le 19 jan. 20:08
diverpoet:Merci Bmayer, j'avais vu ton hub mais le souci est qu il faut rajouter des prises femelles rs 232 et en france c' est cher et en chine c 'est long..... Et ma question était, peut on utiliser la mm chose en tout usb???je ne comprends pas trop ce qui m'en empèche dans l'absolu après il va falloir ou se trouve les bons fils ou broches sur usb???·le 19 jan. 21:55
BMayer (LauBen):C'est chère ?Je peux aller à la boutique e44.com 1 prise coute + cher en transport qu'en nominal :-)Peut-être y a-t-il une boutique similaire près de toi ?Les contacts USB sont moins bons (AMHA) que les contacts RS232·le 27 jan. 16:14
20 jan. 2021
0

toutefois, j'ai quand même un souci sur les branchements avec le hub usb 4xrs232 sachant que j'ai besoin de :
2 entrées en nmea0183 en 4800bds ( vent et sondeur centrale s400)
2 entrées pour un AIS EM Track b300 qui me fournira le gps en 4800bds et l'ais en 32400 bds
et une sortie pour un pilote ( tp32 pour l instant ) en 4800bds
ce qui fait un total de 5 branchements à connecter sur mon RPI4
dois je brancher le pilote en direct sur un usb2 du rpi et utiliser le hub pour les entrées mais certaines (AIS) ont des vitesses différentes?
ou dois je brancher mon AIS directement (via son propre Usb) sur un usb3 du Rpi et utiliser le hub x4 pour 2 plugs in (Centrale S400) 1 plug IN pour le Gps ( qui vient du B300 AIS) et 1 plug OUT pour mon pilote tp32?
La configuration SW se faisant sur le RPI si j'ai bien compris
dites moi avant que je commande, merci pour l aide!


20 jan. 202120 jan. 2021
3

Bonjour,
je pense qu'il y a encore pas mal de confusion dans ta configuration et les équipements.
Comme tu l'as évoqué dans un post précédent, fais un schéma et poste le ça aidera à comprendre.

le but du Mux c'est de gérer les différents ports et leur vitesses, pas de préoccupation de vitesse sur le HW.

Ton AIS sort sur un port à 38400 à la fois GPS et AIS, inutile de sortir sur les 2 voies AIS et GPS séparément, c'est redondant.

Enfin je ne comprends pas bien tes questions sur les hubs.
Tu parles de RS232 mâle...ca n'existe pas. RS 232 est une norme sur un protocole série, il n'y a pas de HW dédié
Je crois comprendre entre les lignes que tu pense qu'une interface rs232/rs485 est forcément sur un connecteur subD9 , or ce n'est pas forcément le cas, et même généralement pas le cas sur les équipements nautiques (plutôt borniers ou connecteur spécifiques+fils nus)

Une prise SubD9 c'est à peine qq euros, même en France. Quant à vouloir pas cher en Chine sous 3semaines ou plus cher en France sous quelques jours, il faut choisir, y'a pas de miracle!

Tu trouveras dans les fils sur le sujet de nombreux liens vers des convertisseurs USB/Serial pour quelques euros avec sortie filaire ou bornier.
Au final Hub USB + convert USB/1Serial est plutôt moins cher que Hub USB/4serial

et sans vouloir décourager, la solution Rpi Muxberry (que je suis en train de faire aussi) n'est pas forcément la façon la plus simple le sujet si on a pas quelques bases dans le domaine.
Sur le papier c'est assez simple, dans la réalité ça l'est moins... en tout cas il faut y passer du temps et poser les choses dans l'ordre.

Si tu as déjà un miniplex, pourquoi ne pas le garder ?et éventuellement relier une seule entrée avec convert USB/Serial à un Rpi, avec open plotter?


20 jan. 2021
0

Bonjour yannbis,
tout d'abord je m'excuse si je suis confus dans mes propos, mea culpa!
je n ai pas l intention de fabriquer un muxberry, j'ai deja assez de complications à assimiler avec le Rpi en lui même.
Pour faire simple, je veux connecter mes instruments de bord ci dessus (qui dans le temps étaient connectés via un multiplexeur miniplex avec borniers in et out) à mon raspberry PI4 et la solution " facile" que je lis est le hub usb/ 4xRS232 alors que moi
j' ai 5 instruments à connecter
AIS
VENT
SONDEUR
GPS
Pilote TP
Mais si j'ai bien compris tes propos je peux connecter mon B300 sur une prise db9 et cela me donnera l info GPS et AIS,sur un même entrée, exact?
Par ailleurs, je n'y connais rien en electronique et quand je disais rs232 male , je me suis trompé c'était femelle... et je parlais de prise subD9 femelles , les entrees du hub x4 du convertiseur etant males. désolé de la confusion , ci-dessous le schéma de mon install envisagé
Merci pour ton aide et commentaires.


20 jan. 2021
0

oups , erreur de schéma !!!! je corrige


21 jan. 2021
0

J ai trouve cela

peut on le brancher sur un hub usb pour le nmea?


21 jan. 2021
0

Bonjour,
avec le schéma ça s'éclaircit, je ne vois pas de problème majeur.
Ce que je n'ai pas compris :
- pourquoi tu ne gardes pas ton miniplex?
- as- tu déjà acheté le USB/4xRS232?
- si oui, pourquoi chercher un autre USB/RS232? (oui le dernier lien que tu donnes est OK avec un Hub usb derrière) cette dernière solution est un peu moins chere et présente à mon avis l'avantage de pouvoir brancher n'importe quel appareil seul en USB (qui est standard) sur un PC en cas de problème. le SubD9 est obsolète sur les PC. De même un Hub USB se trouve n'importe où.

Enfin, oui, un AIS sort normalement les infos AIS+GPS sur le bus rapide. Le bus lent est là pour les appareils qui ne supportent pas une vitesse élevée.
Mais sur ton modèle il n'y a pas le choix, une seule sortie, la doc indique :
(NMEA0183) output, 38400baud
(NMEA0183) input, 4800baud


diverpoet:pour répondre dans l ordre-J'ai revendu le Miniplex car incompatible en sortie avec mon pilote tp32.- Non je n ai rien acheté pour le hub, je me renseigne avant de connitre les différentes options- Pour ces prises je voulais être sur! mais oui c'est plus pratique et de plus sépare d éventuels problèmes en le connectant a un hub Usb et le tout connecte sur mon Raspberry 4 en Usb3Enfin sur le sujet AIS gps désolé mqis je suis toujours dubitatif du moins pour le GPS je ; explique Avant sur le Miniplex , cet AIS n'envoyait que des phrases VDO VDD et pas de phrases GLL RMC car parametré en 38400 bauds donc normal , il y avait un Gps Garmin connecté sur une autre entrée Miniplex qui donnait ses infos. maintenant je n ai plus de Miniplex ni de Gps et il me faut un Gps aui envoie 5 output5 en 4800 Bds les infos et mon Ais n'a pas de sortie en 4800!!! c est une entree ,donc comment arrivent ces phrases Gps (RMC,GLL) et si le bus rapide le sort ,pourquoi pas avant???? tu comprends mon interrogation?·le 21 jan. 11:51
21 jan. 2021
1

Une remarque : qtvlm peut gérer plusieurs entrées, et rediriger un flux vers des sorties. Bref, c’est un multiplexeur intégré.
Personnellement, j’utilise des adaptateurs rs232 vers USB de bonne facture (ftdi, c’est 15-20€ mais ça fonctionne bien. J’ai perdu trop de temps avec des chinoiseries). Et j’utilise ensuite qtvlm pour mux et carto. Sur base de Raspbian. Simple.


diverpoet:j utilise depuis peu qtVlm sur PC et tablette et je n'y avais pas pensé pour la gestion des entrées, interessant!!Perso, je suis sur Openplotter et je découvre ce monde Linux que je connais pas du tout·le 21 jan. 11:59
21 jan. 2021
0

La doc est confuse car elle indique > "Chaque port est constitué de quatre fils de couleur" mais sur le schéma il n'y en a que 2 part port et dans le résumé ils parlent d'un port IN 4800 et un OUT 38400.

pas cohérent.

Une option de multiplexage est fournie, ce qui signifie que chaque message reçu via le port basse vitesse est automatiquement transmis via le port haute vitesse.

Tu peux utiliser ton AIS comme multiplexeur avec une entrée 4800 et une sortie 38400 qui intégre ce qui arrive sur l'entrée+AIS. Ca métonne que le GPS n'y soit pas, la doc ne le dit pas, mais si c'est ce que tu as constaté... Rien n'empecherai de mettre le message GPS en 38400.

Ca mérite d'être creusé auprès du fabriquant ou d'autres utilsateurs

Mais du coup il n'y pas de sortie GPS de ton AIS donc il faut un autre GPS (sur le IN 4800 de l'AIS?)

Si tu manques de ports, tu peux utiliser le miniplex pour certains equipements et pas pour d'autres


diverpoet:je n ai plus de Miniplex il est vendu donc je repars de 0 ! tu comprends maintenant mieux ma problematique évoqué dans ce filj ai contacte EM Track pour infos.toutefois, je vais essayer de faire comme prévu au début soit connecte le Nmea in pour voir des que je peux.·le 21 jan. 15:29
diverpoet:J'ai eu Em track qui m'a dit de rentrer une ligne de commande dqns le logiciel de l'AIS, je vais essayer, il serait possible également de le connecter dirct en usb et de le configurer sur le treminal du RPI , A vérifier!·le 23 jan. 17:09
yannbis:ce serait donc possible de sortir le GPS? Je n'ai pas ce modèle , mais ce serait utile de partager la commande·le 24 jan. 18:55
diverpoet:je pensais le faire mais après avoir essaye . cela étant, la phrase à intégrer dans le terminal pro Ais 2 est :$PSMT,0,0,0,0,gpsfilt_nv 0xffff,0*76si cela peut aider mais sans certitudemerci du retour si essai·le 27 jan. 15:16
diverpoet:Après essai, en fait il suffit de cocher les phrases gps dans le logiciel proais2 et tout fonctionne avec le cable usb et reste a parametrer dans serial openplotter sur Rpi. Par contre il faut par un Hub usb auto alimenté.·le 05 fév. 12:50
05 fév. 2021
0

ah ben ça m'étonnait que ce ne soit pas possible, ça aurait été dommage!
Du coup ça simplifie beaucoup ton montage, non?


05 fév. 2021
0

je pense en partie mais je devrais passer par le hub usb alimenté car gourmand!! idem pour le convertisseur mais je ne l'ai pas encore reçu . j'ai reçu les prises db9 rs232 ce matin,le reste probablement demain je tiendrai au courant de la suite. sinon j' ai un autre souci avec qtVlm sur mon rpi l interface au niveau des instruments est zoomé donc carte cachée et impossible de reduire cette barre d icone, tu as eu ce probleme si tu utilises qtVlm?


05 fév. 2021
0

par contre aucun souci avec opencpn , incomprehensible y compris pour Maitai de qtVlm


06 fév. 2021
0
07 fév. 202107 fév. 2021
0

Que du bien!
Installation à bord facile, permet de facilement recevoir des informations nmea 0183 et 2000. J'ai rajouté une IMU (10€) par le connecteur Qwiic. Installation plug and play.
Le bonus, plus besoin d'alimentation grâce au nmea 2000.

Attention l'envoi par UPS ne permet pas d'espérer éviter les douanes (et les frais de dossier qui vont avec...), on arrive donc facilement à 140€ la carte.


08 fév. 2021
0

j'ai installé le convertisseur usb/rs 232 de Bmayer ca fonctionne en partie mais je dois encore me renseigner sur la config avec Openplotter qui reste encore assez floue pour moi, je n'ai pas exemple pas réussi a connecter mon pilote , comment fait on pour que le pilote reçoive des instructions c est a dire indiquer que la db9 installé sur le convertisseur est une sortie et non une entrée?
Egalement en lisant read the docs d Openplotter, ils parlent uniquement de RS 422 et non de rs 232,quel est la différence et cela pose t il problème de connecter en rs 232?
3eme et dernière question comment fait on pour connecter la vhf asn pour recevoir les infos gps d un ais qui a une sortie en usb?
