electronique en panne ...

Bonjour,

j'ai un répétiteur qui ne fonctionne plus.
La panne a été concomitante avec une défaillance de mon chargeur qui a occasionné une légère surtension (16 V environ) pendant quelques temps.

Ayant 2 répétiteurs identiques, j'ai vu que sur le défaillant le composant sur la photo ci jointe a disparu (fondu).

Le SAV me demande un prix important ne serait ce que pour faire un diagnostic.
Ce répétiteur étant agé, je souhaite essayer de le réparer par mes soins.

Pourriez vous m'indiquer ce qu'est ce composant et ou pourrais je trouver le même.

La seule référence inscrite dessus est PH -

Merci

Paul.

L'équipage
05 nov. 2007
05 nov. 2007
0

en regardant mieux
la référence inscrite doit être

PH- 12,

le fil blanc est l'alimentation +12 V de l'afficheur.

05 nov. 2007
0

diode
si ce composant est en série dans le fil "+" il s'agit simplement d'une diode de sécurité qui permet de ne pas détruire le circuit en cas d'inversion du + et du - au moment du branchement.

Google donne bien des réponses pour "Diode PH-12"

Dans ce cas prend une diode courante genre 1N4007 (courant de plus de 1A, tension plus de 50V) ça ira très bien.

05 nov. 2007
0

merci robert mais
l'aspect est bien étange pour une diode.

Je n'y connais pas grand chose en éléctronique ...

mais ce composant ressemble a une capsule en verre, cela fait penser un peu a un condensateur haut de gamme comme l'on peut en voir parfois en Hifi.

C'est tout petit 4 mm de long environ et 1 mm de diamètre.

N'existe t-il pas des composants de "filtrage" ou des "fusibles" qui porrait correspondre à cela ?

Si il s'agit bien d'une diode, si je la shunt cela devrait fonctionner, mais sans protection contre l'inversion de polarité ?

Sinon je confirme que c'est bien en série entre l'alimentation + 12 v, puis la piste se divise ver des condensateurs et un composant qui est probablement un processeur.

05 nov. 2007
0

en verre ..
oui je pense.

Le reste àvraiment l'air propre, pas de trace d'oxydation, pas de trace de chaud ..
et ce composant "disparu" a l'entrée du circuit, ça me laissait imaginer qu'il ait joué son rôle de protection suite à la petite surtention (c'est le seul appareil qui a cassé).

Pourriez vous me confirmer que ce composant ne peux correspondre à rien "d'actif" mais uniquement a une protection sous une forme ou une autre ?

Paul

05 nov. 2007
0

détail
équivalances:

www.electronique-diffusion.fr[...]nfo.php

DIBZD27C12-SMD DICMS BZD27C12 2.3W SOD87 PH-12 0.33 €

05 nov. 2007
0

en verre ?
les toutes petites diodes genre 1N4148 sont des capsules en verre transparant ou peints. Si c'est en série dans le + et si c'est une diode tu peux le shunter sans problème.

Cependant si la diode a cramé , il est très possible qu'autre chose aie cramé aussi en aval.

Bonne chance ;-)

05 nov. 2007
0

DIBZ27C12
Comme référence, cela me fait plutôt penser à une zener.

05 nov. 2007
0

Zener
Bonjour,

Mes conaissances étant très succinte dans ce domaine, pourriez vous détailler un petit peu plus votre intervention afin de la mettre à ma portée

05 nov. 2007
0

bon voyage
merci

05 nov. 2007
0

zener
un type de diode particulier !

Mais avec les équivalences et google tu peux trouver facilement ce don( il s'agit. Là je pars en voyage, faut que je coupe ;-)

05 nov. 2007
0

zener
d'accord Gilus, mais avec la réf on on peut exactement savoir ce que c'est.

Ceci dit, on voit bien le marquage anode-cathode, qui est dans le sens "passant" dont pas une zener ...

05 nov. 2007
0

Malheureusement
tu parles de processeur derrière, et là la destruction est invisible,la surtension à détruit la"diode" elle a probablement détruit d'autres composants
Bon courage

05 nov. 2007
0

Une diode
ne ferait-elle pas chuter la tension de 0,7V uniquement?
Dans le sens passant.

05 nov. 2007
0

quelque soit le type de diode
tu peux, comme le dit robert, la court circuiter avec un trombone par exemple, le temps de voir s'il y a un autre problème
Au pire cela peut parfaitement fonctionner comme cela, le répétiteur sera simplement un peu moins protégé

05 nov. 2007
0

il est probable,
vu le montage en série sur le + d'alimentation, que ce soit une diode de protection contre les inversions de polarité, ou justement une protection contre les surtensions...(qui a fait son boulot.)
Un filtre ou une self aurait une référence au -.

moi je ferai le test en shuntant le composant, et sur batterie seule.

05 nov. 2007
0

je suis moins affirmatif que toi Robert.
Avant de dire ce que c'est, ou que ce n'est pas il me faut un petit bout de schéma et une vue plus élargie y compris de l'autre face.

D'après les références que tu as trouvé sur internet ce composant est associé en nom à une zener 12V.

Enfin il aurait lâché à la suite d'une surtension modérée.

Une 1N4004 serait encore fonctionnelle à mon sens.
Pas de court circuit franc avant d'en savoir plus.

05 nov. 2007
0

tu dis
que tu as "deux" écran regarde la référence de la diode sur l'autre mais confirmation de ce qui est deja dit c'est une diode

05 nov. 200716 juin 2020
0

ça marche !!!!
j'ai dessoudé les restes du composant ... un peu compliqué car l'une des extrémités était soudé sur la naissance de la piste (sans trou).

j'ai remplacé le composant par un petit bout de fil et ça fonctionne.

Réponse aux diverses questions posées ...

l'autre face, il n'y a que les afficheurs

la photo est celle du composant sur l'afficheur en état l'autre est désintégré.
c'est tellement petit que je ne me risquerais pas a dessouder le composant en état pour en voir plus de la référence.

Merci à tous

Paul.

Ps : Gillus confirmez vous que c'était bien une diode, que puis je vous fournir comme éléments en plus ?

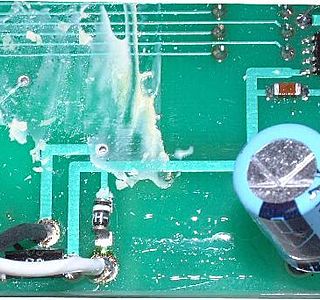

ci joint photo plus large.

05 nov. 2007
0

Pour l'instant
Pour le fil blanc je donnerais un petit coup de tournevis dessous pour écarter le fil décommis qui est un petit peu trop près du composant noir.
(Hors tension) Histoire d'améliorer l'isolation défaillante.

Ceci étant, il y a 3 fils qui partent vers la thermo; il vont ou?

Que sont les traînées blanches sur la carte?

www.datasheetarchive.com[...]02.html

06 nov. 2007
0

Il y a 3 possibilités.
Soit PH-12 est une diode ordinaire, dans ce cas il y a une erreur sur le net et les références données ne sont pas bonnes

Soit le fabricant du circuit a utilisé cette diode en remplacement d'une diode ordinaire. (question de stock et de délai) Dans ce cas cette diode ne supporte qu'une tension inverse de 12 volts.

Soit si le fil blanc est bien une arrivée positive, cette diode a une double fonction : celle de diode conductrice quand le fil est au plus et de protection pour le 8L05A (régulateur 5volts 100mA) Limitation de tension 12V sur la carte au delà de l'alimentation? Un retour?

Pour le 8L05A : la patte 1 est au plus, 2-3 6-7 sont à la masse (la grosse piste qui passe dessous) et qui est vraisemblablement reprise en horizontal de l'autre face pour rejoindre l'arrivée - le gros fil noir. Le +5 est à la patte 5 (le trou près du 78l05)

Compte tenu du fait que le 78l05 est monté sans pistes de dissipation on ne sait dépasser 400mW. Donc la carte ne consomme pas plus de 37mA derrière le régulateur.

06 nov. 2007
0

alors
c'est un afficheur NKE indiqué comme consommant 20 mA,

les trainés blanches sont uniquement des traces de colle (il y avait un sachet d'absorbeur d'humidité collé au double face)

Le gros fil noir, est en faite la tresse de masse, qui est gainée ponctuellement, il y a un autre fil noir, qui est le + Bus "data".

vous parliez de 3 pistes et .... je n'ai pas bien compris merci de détailler votre question.

Merci à vous.

Paul

06 nov. 2007
0

Je me pose quand même la question
D'après ce site www.cen-fr.biz[...]dex.php
on trouve 4 noms pour le même produit.

C'est d'après la doc ce serait une 2,3 Watts donc capable d'encaisser 200mA. Et elle a fondue.
Il faudrait supposer que le régulateur parasitait très fort et que cette diode ait encaissée toutes les impulsions négatives hautes fréquences???

Une zener conduit dans les 2 sens dont un de 1 volt et en inverse la tension zener (sauf pour des très petites valeurs 0,8V se monte en direct ex BZX55 C0V8).

Pour moi ce choix de composant reste mystérieux; je donne ma langue au chat.

Si on veux protéger la carte par une diode normale sens passant en remettre une en bout du fil blanc, cela évite un bricolage sur la carte cms.

Le régulateur tient environ 30 volts et il y a une une diode inverse en entrée du 78L05 et petite capa en amont pour les parasites.

Penser à régénérer les sachets de déssicateurs au four 120°C environ quelques heures. Les sortir avec des gants directement dans des sacs plastiques pour les laisser se refroidir au sec. Les sortir au dernier moment lors de la fermeture du boîtier.

06 nov. 2007
0

ça marche ?
super ;-)

Les références données plus haut sont ambigues:

DIBZD27C12-SMD DICMS BZD27C12 2.3W SOD87 PH-12 0.33 €

En fait, après vérification, c'est juste une ligne de prix identiques. Cela se voit en regardant à quoi correspond "SOD87" qui est simplement la description du boitier en verre contenant divers diodes en tout genre , zener ou classique. Donc PH-12 serait un format de boitier verre pour composant CSM identique à SOD87.

www.nxp.com[...]794.pdf

Si le fil blanc (+) ne va absolument nulle part ailleurs que sur l'entré de ce composant cramé, il y a 99% de probabilité que ce composant d'entrée soit une diode de protection comme dit précédemment.
