Électricité connexion câbles

Question bête : comment faites-vous pour connecter deux câbles électriques ? Je sais bien que le domino, ou sucre, est à proscrire. J'ai trouvé un système en magasin de bricolage mais ça coûte une fortune. J'ai essayé la soudure, quelle galère ! Y a t'il une solution simple, efficace, étanche, rapide ?

L'équipage
#Électricite
pieroglavpieroglav
02 mars 2023
SarkisSarkis
02 mars 2023

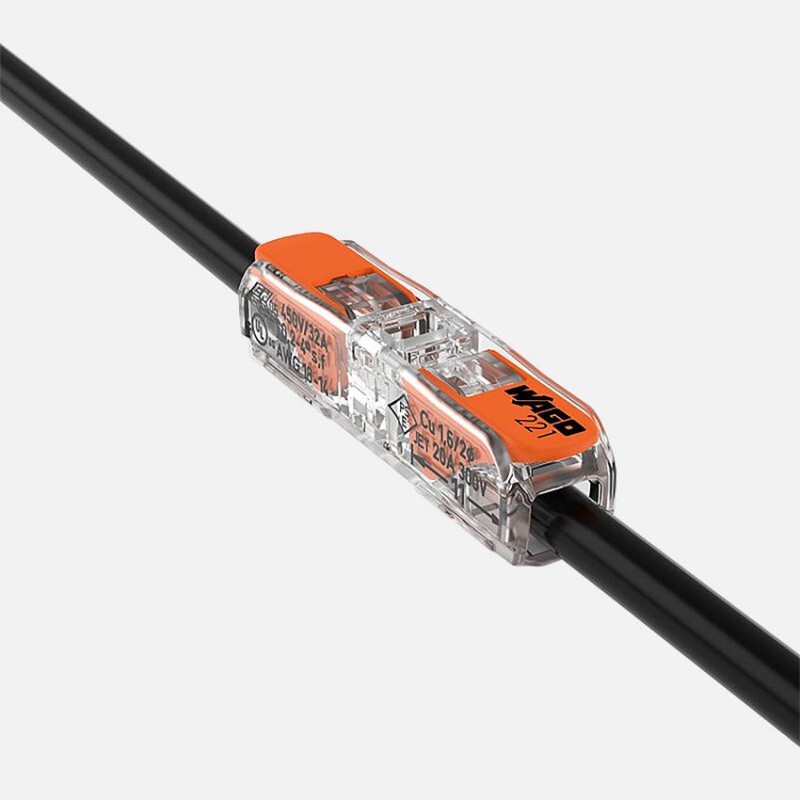

Après avoir dénudé étamé les câbles, j'utilise maintenant ces wagos (jusqu'à 4mm2). Plus faciles à glisser sous une gaine thermorétractable que ceux où les câbles sont connectés côte à côte .

Polmar:Jusqu'à 6mm2. Il existe des modèles pour fil rigide et/ou souple, et avec possibilité de raccordement de 5 fils. .·le 03 mars 2023 08:05
Sarkis:Sur ce modèle contrairement aux "classiques" je n'en ai pas trouvé pour du 6² .·le 03 mars 2023 08:24
Ajouter un commentairePublier
Spok29Spok29
02 mars 2023

A proscrire ? edf le preconise ....
- izi-by-edf.fr[...]hoisir/

crescent76:Quand on utilise des dominos, il faut faire rentrer les fils dénudés sur une longueur suffisante, du même coté pour être serrés par les deux vis. Etamés bien sûr au préalable. Amicalement·le 02 mars 2023 19:59
Spok29:Deux affirmations…… Deux contre verites ....·le 02 mars 2023 20:02
roc:Tu as mal lu : EDF explique (et annonce nochalament que pour raccorder deux fils, il faut des dominos ou... des Wago, et propose des article du même tonneau pour explquer comment ça marche).·le 02 mars 2023 20:04
Spok29:@Roc: donc edf preconise domino ou wago en précisant les limites du wago ·le 02 mars 2023 20:06
Ajouter un commentairePublier
ArkeurArkeur
02 mars 2023

Salut,

Ressoudes en t'aidant d'une 3eme main.
Fer à souder de moins de 25w "à tout faire" amplement suffisant.
Perso, j'ai un vieux Facom de 25w en mode "outil à tout faire" et un JBC-14S pour la précision.

1) Tu prends .
2) Tu insère un bout de gaine thermo dans un des fils que tu fais glisser une vingtaine de centimètres plus loin
3) Tu dénudes tes 2 fils sur environ 0.8cms
4) Tu les mets dans les 2 pinces de ta 3eme main, pour qu'ils se recouvrent l'un l'autre sur l'âme dénudée
5) Tu soudes...
6) T'attends un peu que la soudure refroidi
7) Tu remontes la gaine thermo pour qu'elle recouvre la soudure et un peu plus de chaque côté
8) tu fais chauffer la gaine pour qu'elle épouse la soudure/fil

Tu passes au câble suivant...
La clé, c'est de bien positionner les câbles avec la 3eme main.

++
Ark'

Calypso2:Arkeur ,n'ayant pas forcement une troisieme main ,mon petit truc , le maintien les deux fils dénudé en enroulant autour le fil a souder et je le fait fondre ·le 02 mars 2023 20:32
kivoila:Et aussi une autre clé : une panne bien propre. la nettoyer souvent avec une éponge humide.Ne pas hésiter à changer une panne... qui a "vécu". Le fer ni trop chaud, ni pas assez chaud... Lidéal est un fer à temérature réglable. Et ça dépend aussi des caractéristiques du fil que tu soudes. Tu ne souderas pas pareil un 0.5mm² qu'un 4mm², ça va sans dire.Si tu t'énerves laisse tomber, reviens plus tard. Pour souder, il faut être zen·le 02 mars 2023 21:22
roc:Si, braser (et pas souder : on n'amène pas le même métal que celui du fil) du 0,5 ou du 4mm², c'est rigoureusement identique, la bonne température est exactement la même, le temps de brasure rigoureusement le même. La seule différence, c'est que l'inertie thermique du fil de 4 est bien plus importante, donc avec le même fer/la même panne, il te faut chauffer le 4 beaucoup plus longtemps que le 0,5. Il faut donc adapter le fer/la panne au volume de cuivrve à chauffer. La température, c'est toujours la même (en fait, elle dépend de la nature du métal d'apport : alliage étain/cuivre, étain/blomb, étain/argent, étain/bismuth etc. - et un petit peu aussi de l'éventuel flux ajouté, souvent appelé eau à souder ou décapant, parce que ça décape le cuivre en plus de conduire le métal d'apport sur le support). Pour du gros fil, je suggère d'étamer le fil avant assemblage.·le 02 mars 2023 22:26
pieroglav:Qu'entendez vous par "panne"?·le 03 mars 2023 03:30
Oliver29:C'est l'extrémité du fer à souder. La partie que l'on met en contact sur ce que l'on doit souder. Elle est le plus souvent pointue ou plate comme un tournevis.·le 03 mars 2023 08:09
Polmar:C'est la pointe qui chauffe !·le 03 mars 2023 08:09
desperey:Génial ta 3eme main, je viens de le commander et un truc de plus à bord.·le 04 mars 2023 12:13
Ajouter un commentairePublier
Calypso2Calypso2
02 mars 2023

encore plus simple
on enfile une gaine thermosoudable on fait glisser les deux fil denudé jusqu'à la soudure ..et avec un brique la soudure fond et soude les deux fil et dans la gaine il y a deux bagues qui aussi vont collé au fil ...
en plus je fais glisser une simple gaine par dessus thermo ,et la c'est étanche

pieroglav:Vous utilisez un briquet normal ?·le 03 mars 2023 03:37
cochise42:Bonjour, pour l'avoir pratiqué pendent longtemps sur les chantiers pour m'éviter de tirer une rallonge, je peux dire que la soudure ave un briquer ça fonctionne, mais ca génère un petit dépôt noir sur les fils et que ça a tendance à bruler la gaine plastique des fils, donc la soudure avec le fer à souder est de meilleure qualité, plus homogène ......·le 03 mars 2023 08:44
Calypso2:Pour le briquet j'utilise l'allume gaz du bateau ainsi je ne me brûle pas les doigts ·le 03 mars 2023 08:54
Ajouter un commentairePublier
Calypso2Calypso2
02 mars 2023

www.amazon.fr[...]42LC92/

Fabien83:Perso je valide ! Pour les petits fils c'est idéal. J'en ai utilisé des dizaines à bord y compris pour les données NMEA0183. ·le 02 mars 2023 22:41
Patxaran:C'est quand-même une très bonne solution. il existe des assortiments à 7€ chez amazon qui me semblent très bien : www.amazon.fr[...]=sr_1_5 ·le 04 mars 2023 10:20
bonzi:J'utilise ces connecteurs, parfait et pas chers, cf mon post plus bas. Il y a aussi à l'unité chez manomano·le 04 mars 2023 10:39
Ajouter un commentairePublier
Sapha PaniSapha Pani
02 mars 2023

La solution de Calypso fonctionne bien.
Les dominos ça marche aussi mais il faut d'abord sertir une terminaison sur le fil de cuivre pour que ce soit durable. Par ex ça www.manomano.fr[...]3778438

AddictionAddiction
03 mars 2023

Connecteur Wago sans problèmes, de préférence avec embouts sertis, je les utilisais sur des navires marchands à l’extérieur (dans des boites de confection bien sur)

pieroglavpieroglav
03 mars 2023

Merci beaucoup pour vos réponses. Je vais essayer la solution de calypso, parce qu'elle me semble la plus facile à réaliser tout seul.

Et je n'arrive toujours pas à prendre partie dans le débat sucre pas sucre, avec embout serti ou sans, avec boîte étanche, ou pas... Et pour moi je ne vois pas de différence entre l'étamage et la soudure, c'est la même galère étant donné que je n'ai que deux mains.

Et là dessus viennent se rajouter les wago.... Mais de toutes façons s'il faut étamer ou sertir avant d'utiliser le wago, puis mettre l'ensemble dans une boîte étanche avec les presses étoupe, fixer l'ensemble, où est la facilité ?

pieroglav:Sinon je viens de voir sur internet qu'il existe des manchons à sertir. Un câble dénudé d'un côté, un câble dénudé de l'autre, un coup de pince, et le tour est joué. Plus une gaine thermoretractable pour l'étanchéité. Ça devrait marcher, non? Est-ce que quelqu'un a essayé cette solution ? Qu'est ce que ça donne sur le long terme ?·le 03 mars 2023 05:54
Addiction:Cela dépend surtout si ça doit être démontable ce qui ne semble pas être le cas. Quel est l’emplacement et la nature des câbles ? La solution ne sera pas nécessairement pas la même sous un vaigrage ou dans la baille à mouillage.Pour le fil de la commande de guindeau je me suis aperçu que malgré un montage soigné la corrosion avait gagné le câble après quelques années, la prochaine fois j’utilise un câble entièrement étamé .·le 03 mars 2023 07:54
pieroglav:Oui en effet vous avez raison, à l'intérieur bien au sec on peut peut être mettre des dominos, c'est quand même bien pratique !Pour la baille à mouillage, je voudrais trouver une solution étanche. Pour ce qui est du câble étamé, je suis d'accord, mais où acheter ça ?·le 03 mars 2023 09:06
Calypso2:on trouve du cable étamé chez SVB ·le 03 mars 2023 09:15
SailingFroggy:Effectivement, tout dépend de l'utilisation (étanche ou pas, démontable ou pas).
Selon le cas, une solution sera plus adaptée qu'une autre ... et puis il y a aussi tes préférences et compétences.
Enfin, il ne faut trop se prendre la tête ... même si j'ai vu sur le vieux (1980) voilier que j'ai récupéré des dominos très rouillés ! Après avoir fait ton raccordement, je pense qu'il faut se noter d'aller retourner voir un an ou 2 après, l'état de la connexion. Des dominos (perso, je préfère les Wago qui résiste mieux mais j'utilise aussi des dominos selon les cas) bien enrobés de scotch résistent bien au temps. Mais dans la baille à mouillage, avec des éclaboussures d'eau de mer régulières, il vaut mieux prévoir quelque chose de bien étanche ... et surtout surveiller régulièrement l'évolution de la connexion.·le 03 mars 2023 10:41
Ajouter un commentairePublier
AdrienGAdrienG
03 mars 2023

Pour moi, c'est Wago simple, ou Wago+Gelbox pour avoir une connexion étanche. C'est propre, efficace, et de bonne sécurité, et on peut rapidement changer sans aucun outils.

Pas de domino, de soudure, de sertissage, de gaine thermo, etc ce qui simplifie grandement la vie, et évite les erreurs, comme un domino mal serré, un tournevis trop gros, etc. sans compter qu'on n'a pas toujours de quoi brancher un fer à souder au bateau, ou les outils nécessaires sous la main !

pieroglav:Vous trouvez ça où les gelbox? Ça se présente comment ?·le 03 mars 2023 19:48
Sarkis:www.leroymerlin.fr[...]14.html ·le 04 mars 2023 02:21
pieroglav:Merci beaucoup pour le lien. Bon, bien sûr à 15 euros la boîte, je vais continuer à chercher une solution plus simple !·le 04 mars 2023 09:57
Ajouter un commentairePublier
SarkisSarkis
03 mars 2023

Même si j'ai un petit chalumeau à gaz et un petit fer à souder électrique qui consomme très peu et et supporté par un petit convertisseur,le plus souvent j'utilise le chalumeau de cuisine ( celui dont on se sert entre autres pour les crèmes brûlées). Ça fonctionne au gaz et se recharge comme un briquet.

bonzibonzi
03 mars 2023

avant je faisais soudure et gaine thermo autour : galère, il manque au moins une main !
Maintenant je pose un manchon thermorétractable : une noix d'étain au milieu, 2 anneaux de cire de part et d'autre dans la gaine, un coup de chaud ,ca fond et ca serre parfaitement

pieroglavpieroglav
04 mars 2023

Sinon j'ai trouvé ça www.amazon.fr[...]Y3BQ3J/

Prix imbattable, facile à mettre en place, mais est-ce que c'est vraiment étanche ?

bonzi:c'est moins bien que les raccords thermosoudables car pas étanche, il faut juste les sertir comme les cosses·le 04 mars 2023 10:41
pieroglav:Merci, je vais essayer de thermosouder.·le 04 mars 2023 10:53
Calypso2:en plus sur le thermosoudé j'ajoute une autre gaine thermo ..et là c'est nickel étanche ·le 04 mars 2023 12:03
Ajouter un commentairePublier
Lorenzo&LotusLorenzo&Lotus
04 mars 202304 mars 2023

Bonjour

À noter pour ceux qui auraient besoin d'une bonne quantité de wago, la Chine a copié celui-ci et on le trouve facilement sur Aliexpress par exemple. À des prix très bas. Qui plus est, les chinois ont amélioré le principe en proposant de multiples formules de branchement tout en un.

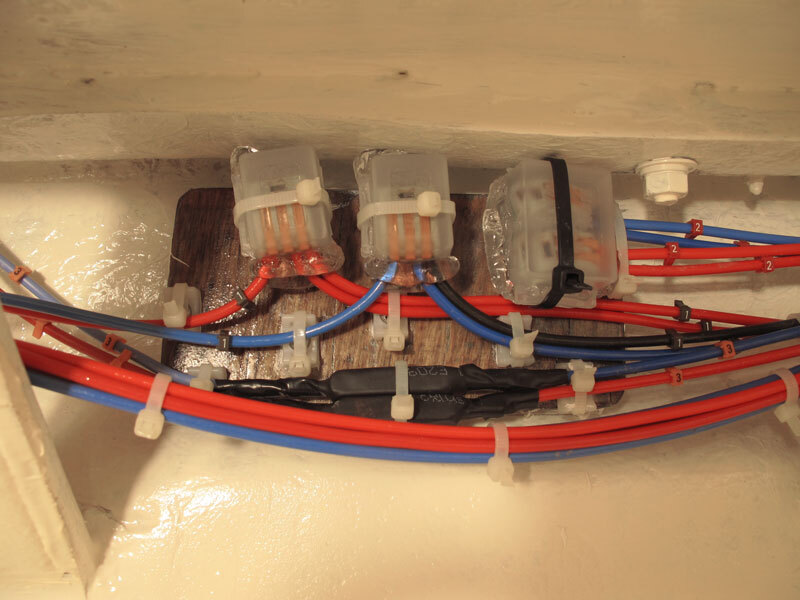

Pour mon boat, j'ai choisi l'option wago chargé de graisse cuivrée + boite à gel.
Des wago + graisse cuivrée, c’est déjà très bien.
