Electricité : Calcul de puissance

Bonjour,

Puis-je utiliser 1 heure un compresseur de plongée avec moteur électrique de 2,2kW /220V sur mon voilier avec deux alternateurs 115A et un convertisseur 12V-> 220V de 3000W ?

L'équipage
#Électricite
aoureganaouregan
27 avr. 2023
LuciferLucifer
27 avr. 2023

Quelles batteries ????

Jeff76 (VCC)Jeff76 (VCC)
27 avr. 2023

Si la question c'est puis-je , alors tu peux. Mais comme demande Lucifer, ce serait mieux que tu nous dises quel est ton parc de batteries (en Ah), parce que juste comme ça, avec deux alternateurs de 115A il faut un parc de batteries pour que tes alternateurs débitent dedans et non pas directement sur ton compresseur. Donc il manque des infos dans ta question.

SpiseaSpisea
27 avr. 202327 avr. 2023

Bonjour,

Les 2200W en 220V font 10A. En 12,5V ils deviennent 176A (2200/12,5).
Cela avec un rendement du convertisseur de 100%. En pratique c'est plus de 200A qui seront puisés sur les batteries. Si au plomb et complètement chargée elle doivent avoir au moins une capacité de 400Ah (décharge max à 50%).
Ce bien sur si les batteries ne sont pas chargées pendant que le compresseur tourne. Si elles sont rechargées pendant l'utilisation il faut mesurer ce que les batteries absorbent comme courant (et pas ce que les alternateurs savent fournir)et l'ajouter à la capacité des batteries.

Olivier

aoureganaouregan
27 avr. 2023

4 batteries de service AGM 130Ah, soit 520Ah au total

Spisea:OK, dons après une heure il te resteras environ 320Ah de disponible (en supposant que tu n'ai rien utilisé d'autres que le compresseur). ·le 27 avr. 17:13
Ajouter un commentairePublier
AICAAICA
27 avr. 2023

Deux problèmes , le premier c'est qu'un moteur asynchrone triphasé en démarrage direct consomme 7 fois son Intensité nominale donc 70A de plus ( 2ème problème)démarrer un moteur asynchrone en charge est très difficile et c'est le cas pour un compresseur à moins qu'il y ait une soupape de décompression.
Sans cela l'intensité de démarrage est encore plus élevée.
Un exemple personnel pour démarrer un frigo avec un compresseur de 50 W il me faut un convertisseur de 500W.

aoureganaouregan
27 avr. 2023

Je pense faire tourner le moteur pendant le chargement des blocs

Spisea:OK, ça limitera bien sur la décharge des batteries mais l'éventuel problème de démarrage discuté ci-dessous reste d'application.·le 27 avr. 17:26
Ajouter un commentairePublier
aoureganaouregan
27 avr. 2023

Il y a une soupape de décompression, ouverte en début de chauffe

matelot@19001matelot@19001
27 avr. 2023

Ton convertisseur de 3000 W ne sera clairement pas suffisant. Les convertisseurs de bonne qualité comme Victron peuvent fournir le double de la puissance nominale pendant un temps court, mais ce serait tout de même insuffisant pour démarrer un moteur de 2200 W. Il faudrait quand même lire les spécifications détaillées du convertisseur.

LuciferLucifer
27 avr. 2023

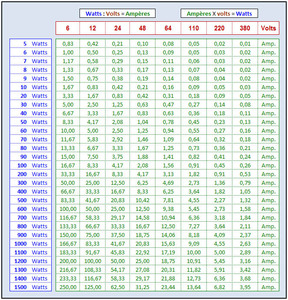

A toutes fins utiles .

ric56:Et puis, pardon p=ui.·le 27 avr. 16:07
Ajouter un commentairePublier
J-MarcJ-Marc
27 avr. 2023

Tu n'as pas indiqué si c'était un moteur monophasé.

Nous avons acheté un gros convertisseur pure sinus 2000W à qui fonctionne bien et permet de fournir le double de sa puissance pendant un certain temps. Ils ont aussi des plus gros.

Tu devrais leur demander ce qu'ils conseillent pour ton moteur.

Lady_C:du 220 volts en triphasé ?
ce doit être rare·le 27 avr. 18:12
Spisea:Beaucoup de petit moteur 220V sont triphasés, ils sont connectés sur du monophasé avec un condensateur pour créer un déphasage supplémentaire.·le 27 avr. 18:40
Lady_C:ils sont donc à considérer comme du monophasé, non ?·le 27 avr. 18:53
Spisea:Point de vue connexion au convertisseur 12/220V oui mais le rendement est moins bon que si branché en triphasé.·le 27 avr. 19:02
AICA:mono ou tri le pic d'intensité est de 7 In·le 27 avr. 19:06
rati:@Spisea : Non les petits moteurs électriques (asynchrones) en 220V ne sont pas triphasés ! L'ajout du condensateur dit de démarrage se fait justement pour créer un champ magnétique tournant (qu'on obtient directement effectivement en cas de réelle alimentation triphasée en amont mais alors avec 3 bobines à 120°...) en alimentant à partir du 220V monophasé 2 bobines (placées à 90° l'une par rapport à l'autre) par 2 tensions en quadrature, c'est à dire qu'une tension est décalée d'1/4 de période par rapport à l'autre (90°).·le 28 avr. 16:45
Ajouter un commentairePublier
fritz the catfritz the cat
27 avr. 2023

le problème ça va être au démarrage ,le convertisseur va se mettre à genoux ,il faudrait démarrer le moteur seul et après embrayer le compresseur .

Spisea:très probablement !·le 27 avr. 19:04
MA POULE:bonjouril ne démarrera pas il lui faut en pure sinus un minimum de 7kw avec le double en instantané·le 28 avr. 18:44
Ajouter un commentairePublier
AICAAICA
27 avr. 2023

il faut voir combien consomme ton moteur lorsque la valve de décompression est ouverte, les 2,2 kW sont en fin de charge quand la pression est élevée.
