Écran lcd vhf horizon

Ma belle vhf pas vieille du tout a un gros soucis :

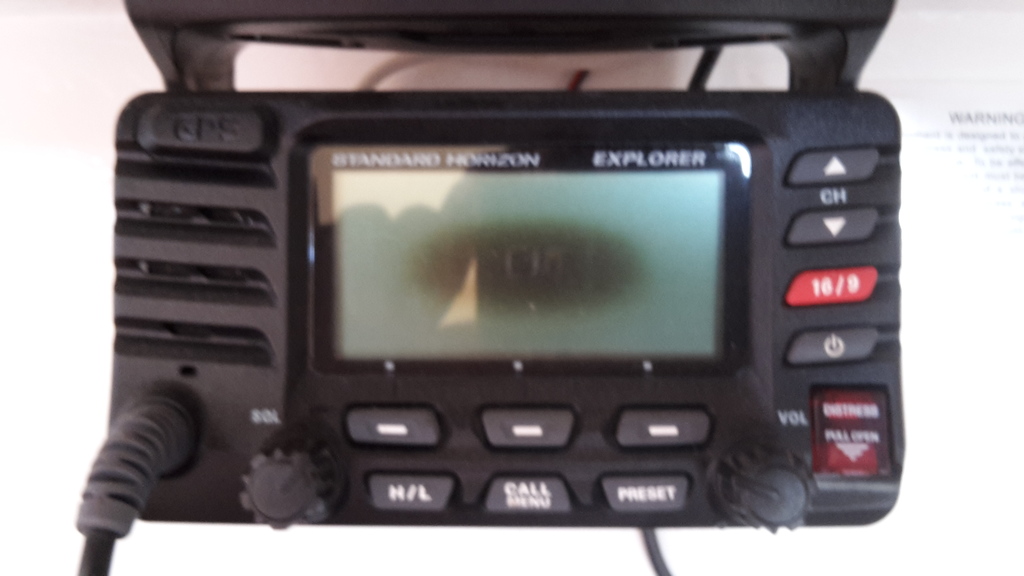

C'est une standard horizon explorer 1700 avec gps.
D'abord une petite tache et tres rapidement elle s'étend.
Je vois le jour où les chiffres seront cachés.
Que faire ; la renvoyer au fabricant ( ( pas de garantie )
+ les complications d'envoi et réception.
Ou bien demonter sois meme , récupérer les references et essayer de s en fournir un ??

L'équipage
#Electronique#VHF
lolapololapo
07 juil. 2020
SpiseaSpisea
08 juil. 2020
0

Bonjour,
l'écran du standard horizon explorer 1700 semble ne pas être fait "sur mesure". Le démonter pour y trouver une référence est une bonne idée.
Olivier

lolapololapo
04 août 2020
0

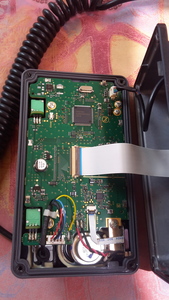

J'ai démonté un peu
Il y a des soudures au niveau des pièces vertes.
Pas équipé pour les faire sauter.
Qu en en pensez vous ??

SpiseaSpisea
04 août 202004 août 2020
0

Bonjour,

Ce n'est pas très difficile à dessouder mais il faut le matériel et un peu d'expérience pour ne pas arracher les pastilles.

Olivier

lolapololapo
04 août 2020
0

Déjà merci pour ce debut de reponse.
Le truc ,c'est que je ne suis pas sûr qu'il faille dessouder.
Je n'ai pas envie de forcer.
Visuellement , d après ton expérience , faut il dessouder ?

SpiseaSpisea
04 août 202004 août 2020
0

Pour en être sur il faut voir comment les potentiomètres (les blocs verts) sont fixés sur la face avant.
Pour cela il faut enlever les deux boutons de la face avant et voir si il y a un écrou ou si ils sont clipsés ou collés.
Par l'intérieur regarder aussi. Si tu sais les défaire pas besoin de dessouder, ils viendront avec la carte.

Olivier

SolentSolent
04 août 2020
0

Sur un modèle récent je passerai par le SAV à at de laisser des traces irrécupérables 😗

lolapololapo
04 août 2020
0

Trop content d'avoir des infos.
J'avais besoin de l'expérience des autres avant d aller plus loin.
Cool , les boutons sont simplement clipses.
J'y retournerais demain .
Merci

SpiseaSpisea
04 août 2020
0

Attention, les boutons sont clipsé OK, mais je parle bien de la fixation des potentiomètres eux mêmes.
Olivier

TaiTai
04 août 2020
0

Bonjour,
vous pouvez pas juste declipser la nappe ?

lolapololapo
04 août 2020
0

Plus facile ...
Les potars sont vissé avec une bague silicone.

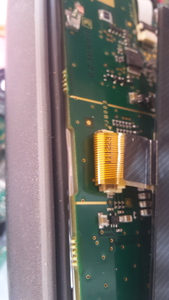

N0 sur la nappe :111 22 3
Par contre je n'ai pas vraiment reussi à declipser la nappe.

lolapololapo
04 août 2020
0

La suite :
Facile de trouver un lcd d après les refs. de la nappe
111 22 3
?????

TaiTai
04 août 2020
0

Je ne connais pas bien, mais il doit y avoir deux truc qui verrouillé ta nappe de chaque côté.
je ne suis pas un spécialiste mais je n ai jamais vu une nappe soudée ou inamovible.

TaiTai
04 août 2020
0

C est sûre qu avant de demonter autant trouver la pièce de rechange. La réf doit être celle du panel lcd et non la nappe

SpiseaSpisea
04 août 2020
0

Oui la réf est bien derrière le LCD.
Pour défaire la nappe il faut faire glisser horizontalement la partie brune du connecteur (et parfois ensuite l'incliner) et ensuite tirer sur la nappe prudemment.

Olivier

Spisea:A y réfléchir il doit aussi être possible de dé-clipser le LCD de son support blanc en laissant la nappe connectée·le 04 août 2020 21:23
Ajouter un commentairePublier
lolapololapo
04 août 2020
0

Pas vu de reference sur le lcd.
Ou alors il est bien caché ; sur la tranche ??

SpiseaSpisea
05 août 2020
0

Pas bon ça, tu as enlevé le LCD seul ou avec le support blanc.
Tu sais faire une photo bien nette du LCD ?

lolapololapo
05 août 2020
0

Je vais re démonter. Et mesurer.
Il y a une partie verre ( pas celle de l ecran)et une partie blanche.
Je n'ai pas essayé de separer la partie verre de la blanche.

SpiseaSpisea
05 août 2020
0

OK, oui la référence est probablement au dos de la partie en verre de l'écran. La partie blanche c'est un support (et ça fait peut-être partie du rétro éclairage).

Olivier
