Drôle d'hélice 3 pales sur Johnson 1965

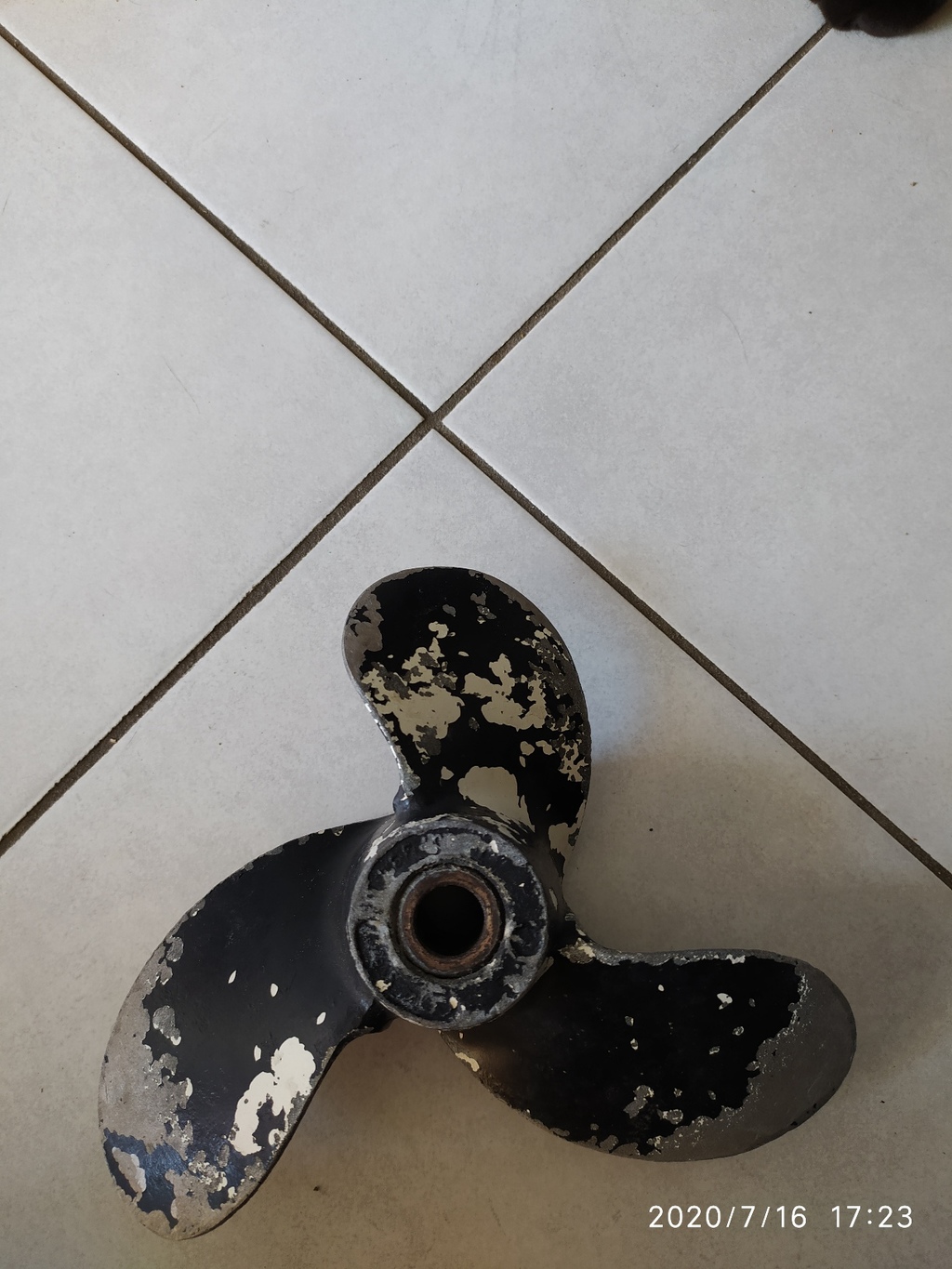

Trois pales de tailles différentes, voir la photo. Je n'ai pas trouver de déséquilibre, pas de vibrations, ni de super cavitation, ???
Connaissez vous ce type d'hélice, des infos...

L'équipage
21 juil. 2020
21 juil. 2020
0

Bonjour,
pas d'infos sur le sujet mais je me permets de le faire remonter car je suis bien curieux et j'espère que quelqu'un aura des infos ! Je suis très surpris de voir ça. Même si l'hélice peut être équilibrée du point de vue de la répartition des masses (petite pale plus épaisse ?) , je ne vois pas comment elle peut être équilibrée sur la répartition de la poussée.


21 juil. 202021 juil. 2020
0

c'est une hélice anti-algues ,la courbure permet de garder de la surface en diminuant la vitesse angulaire en bout de pale ,donc moins de cavitation ,et elle ramasse moins que les pales droites
alain


Fabien83:Euh je n'ai rien compris... La vitesse angulaire diminue en bout de pale ? C'est encore un trait d'humour ou tu es sérieux ? ·le 21 juil. 2020 22:20
fritz the cat:pour avoir la même surface avec des pales droites le diamètre sera supérieur donc la vitesse en bout de pale aussi ,la pression exercée en bout de pale sera supérieure et si elle dépasse un bar ,de l'autre coté ça cavite ...alain·le 26 juil. 2020 19:29
Fabien83:Désolé mais je ne saisis pas tout... La vitesse angulaire de quoi diminue ? Selon moi, en tous points de l'hélice, la vitesse angulaire est la même.Je comprends que pour que chaque pale produise la même poussée, la petite pale a un pas plus important que la plus grande. C'est bien ça ?Malgré tout, quel est l'intérêt de cette hélice et qu'est-ce qui en fait une hélice anti-algues ? ·le 27 juil. 2020 00:10
fritz the cat:la vitesse de rotation en t/mn sera la même partout la vitesse de déplacement est supérieure en bout de pale qu'a la moitié et à fortiori au centre ou elle est pratiquement nulle ·le 27 juil. 2020 09:21
fritz the cat:la forme de la pale étant tangentielle au cercle qu'elle décrit dans l'eau elle n'accroche pas les alguesou peu .alain·le 27 juil. 2020 09:24
teutates:Fritz aurait dû au début parler de vitesse tangentielle en m/s qui elle dépend de la vitesse angulaire en radian/s ; Fabien aurait alors moins pédalé dans la semoule :-)·le 26 août 2020 22:23
21 juil. 2020
1

fritz the wikipécat...👍


fritz the cat:au royaume des aveugles les borgnes sont rois alain·le 27 juil. 2020 12:16
26 juil. 2020
0

Ok une bien étrange excentricité 🙄 anti algues ou pas, le moteur est poussif avec cette chose. Trouver une hélice compatible avec ce moulin vas pas être simple je crois, merci pour vos infos 😉


26 juil. 2020
0

Une pale qui aura été meulée après un choc ayant cassé son extrémité ?
Et la personne ayant fait cela ne se doutant pas que ça pose problème.


fritz the cat:je ne sais pas si la pale supérieure sur la photo est la même que les deux autres ,elle parait plus courte.si c'est le cas ,hélice soit à recharger(atelier spécialisé) soit à changer .alain·le 27 juil. 2020 09:26
Fabien83:Fritz je crois qu'il y a un gros quiproquo depuis le début. Dans le premier message il est bien précisé "trois pales de tailles différentes". Donc oui à priori la pale supérieure est plus petite que les deux autres et c'est là-dessus qu'on s'interroge. Ce n'est donc finalement pas cette pale plus petite qui en fait une hélice "anti-algues". ·le 27 juil. 2020 12:32
fritz the cat:non c'est la forme des pales courbée sur le coté ,je pensais que c'était un erreur due à la paralaxe avec le photo et qu'elles étaient de la même taille .comme quoi je ne lis pas assez de fois ,mais souvent c'est la bouteille à l'encre pour comprendre .alain·le 27 juil. 2020 15:11
fritz the cat:non c'est la forme des pales courbée sur le coté ,je pensais que c'était un erreur due à la paralaxe avec le photo et qu'elles étaient de la même taille .comme quoi je ne lis pas assez de fois ,mais souvent c'est la bouteille à l'encre pour comprendre .alain·le 27 juil. 2020 15:11
27 juil. 2020
0

Tout ça pour une hélice qui c'est pris un pavé et coup de meule de bricolo.


Fabien83:Il dit qu'elle n'est pas déséquilibrée. Si elle n'est pas déséquilibrée c'est qu'elle est comme ça d'origine (petite pale plus épaisse que les autres pour avoir le même poids). ·le 27 juil. 2020 16:30
juliana:Ben si elle est comme ça d'origine,tout est nickel,reste plus qu'à régler le problème du moteur poussif est tout rentrera dans l'ordre.·le 28 juil. 2020 09:37
26 août 2020
2

Bonjour.
Pour ceux qui suivent ce sujet, j'ai enfin la réponse.
J'ai changé de méthode pour constater du possible déséquilibre de cette hélice, je l'ai posée sur un cône, et la pas de doute, déséquilibre total😭
De plus j'ai rencontrer un champion du moteur sur Béziers, le hangars marin et il m'a confirmé que cette hélice a été raboté par un idiot 🧐
J'ai donc chercher cette hélice sur le net, lui l'avait probablement mais c'était un peu cher... J'ai fini par la trouver sur un site chinois très très connu, diamètre de l'arbre 14mm et verrouillage par clavette pour une hélice trois pales de 200mm de diamètre et pour moins de 30 euros, incroyable 😁
J'attends de la recevoir, Je vous dirais ce qu'il en est, à plus les marins 🤞


Fabien83:Merci bien pour ton retour ! Je n'en dormais plus depuis un mois ! 😁·le 27 août 2020 08:58
erwanswan:😂😂😂·le 27 août 2020 10:41
