Documentation, abaques pour ce tensiomètre ? Ou tout autre tensiomètre

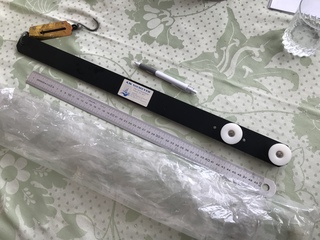

Bonjour, acheté sur une puce nautique, je n'ai pas de document sur ce tensiomètre de haubans.
Toute doc sur celui ci ou un autre m'arrangerait, il est possible d'appliquer la règle de 3.
Il y a bien l'étiquette du vendeur ship allemand mais la piste ne donne rien.
Le peson est ordinaire, 0 à 12 kg
Merci !

L'équipage
31 août 2020
31 août 2020
0

bonjour, tu passe le cable entre les 2 roulettes blanches ensuite tu accroche le crochet au meme cable et tu lis la tension ... pour le mien cela marche comme ça , le seul soucis est de connaitre le diametre maxi que tu peux mesurer. a+


jeromef3:Manu38, ok pour m'en servir et comparer les tensions à babord et tribord etc.mais comment faire pour connaitre la tension et appliquer les 15% ou 20% de la charge de rupture ? Il y a 3 positions de la roulette intérieure, selon le diamètre de cable. Les 0 à 12 kg vus au peson doivent renvoyer a de vraies valeurs de tensions, lus sur des abaques, c'est ce que je cherche.·le 31 août 15:10
31 août 2020
0

On dirait une version rustique du Loos
shop.foghmarine.com[...]t3.html

Dans l'image il est calibré, après si c'est pour mettre une tension égale dans deux haubans même le peson peut faire l'affaire, il suffit de mesurer la tension par exemple avec l'allongement.


31 août 2020
0

Tu peux construire les abaques toi même.
Pour un diamètre de câble, tu connais sa charge de rupture. Suis cette méthode pour appliquer une charge donnée en mesurant l'allongement
www.hisse-et-oh.com[...]haubans
une fois donné X de ternsion, tu appliques le tensiomètre et prend des repères (exemple "peson 5kg et bord du tensiomètre aligné avec le câble" ou autre repère convenable).
Repeter pour différentes tensions et différents diamètres de câble.


31 août 2020
0

Roberto j'ai pensé à ça, c'est délicat parce que
- l'allongement est proportionnel à la longueur du câble. Si l'appareil mesure la même tension au galhauban et au bas hauban, en fait elle est peut être double au galhauban ! il y a aussi des facteurs géométriques selon la position de la poulie vissée sur le manche, ça change à la fois le ratio de levier, ET l'angle.
- il faudrait prendre en compte la résistance du câble à la torsion, pour de gros diamètres on ne le roule pas facilement autour des 2 réas, vu que ces câbles ne sont pas faits pour arquer, sauf les galhaubans au bout de la barre de flèche.

L'idéal est une abaque créée à partir du réel, comme tu proposes. Ca suppose d'avoir quelques étais et haubans de différents diamètres, faire des mesures des longueurs de chaque câble sur le bateau et voir ce que ça donne avec un peson à l'extrémité du câble, entre 2 arbres de la forêt ...

sinon par ex. il y a ça, pas trop cher
www.svb24.com[...]er.html

et les abaques correspondantes
media1.svb-media.de[...]-23.pdf

mais ça ne m'aide guère.

(hors sujet :) et un petit à se fabriquer en print pour les dériveurs
cults3d.com[...]n-gauge


31 août 2020
0

Le plus simple serait quand même de te faire prêter un tensiomètre sérieux et de t'en servir pour étalonner le tien.


31 août 202031 août 2020
0

Oui excellente bonne idée, je ferai le tour des ateliers du port (Cap d'Agde) dès que possible merci

câbles de Sparcraft :
www.sparcraft-rigging.fr[...]006.pdf

photo 1 : extrait monotorons 1x19 de chez Sparcraft
photo 2 : feuille excel avec rupture et tension à 10% et 15%

tout est en DN décanewton, il faut diviser par 10 pour avoir les kg force (à peu de choses près)
