Diverses question pour relier mes instruments de bord à mon pc via multiplexeur

Bonjour a tous, je sais que ce sujet a été mainte fois traité mais j'avoue que je reste perdu ...
Mon installation actuelle ais relié en nmea a un hummibird helix 5. Pour l'asn et lire les cibles ais sur mon traceur.
J'ai également une girouette nasa et un pilote auto qui sont non reliés.
A priori tout fonctionne en nmea 0183.
Mon projet : relier le gps, la vhf, l'aérien et le pilote via un multiplexeur à un pc.
J'ai déjà le pc et j'ai commandé un multiplexeur.
Pour moi c est la que ça se complique. J'avoue que j'y comprend rien à ce qui doit rentrer sortir du multiplexeur.
Si quelque un à un schéma simple pour mon installation ce serait vraiment parfait.
J'ai juste compris que pour relier le pc au multiplexeur c est via usb donc ça ça me va.
Ce que je ne comprend pas c'est comment câbler tout le reste
Est il possible d'avoir les cibles ais sur le traceur et sur le pc ou est ce l'un ou l'autre?
Dois je impérativement avoir une antenne gps sur le pc ou le gps du bateau peut suffire pour envoyer l'information ?
Je ne comprend pas grand chose au principe d'un multiplexeur alors si quelqu'un peut m'expliquer...
Bonne journée à tous

L'équipage
14 mar. 2021
14 mar. 2021
0

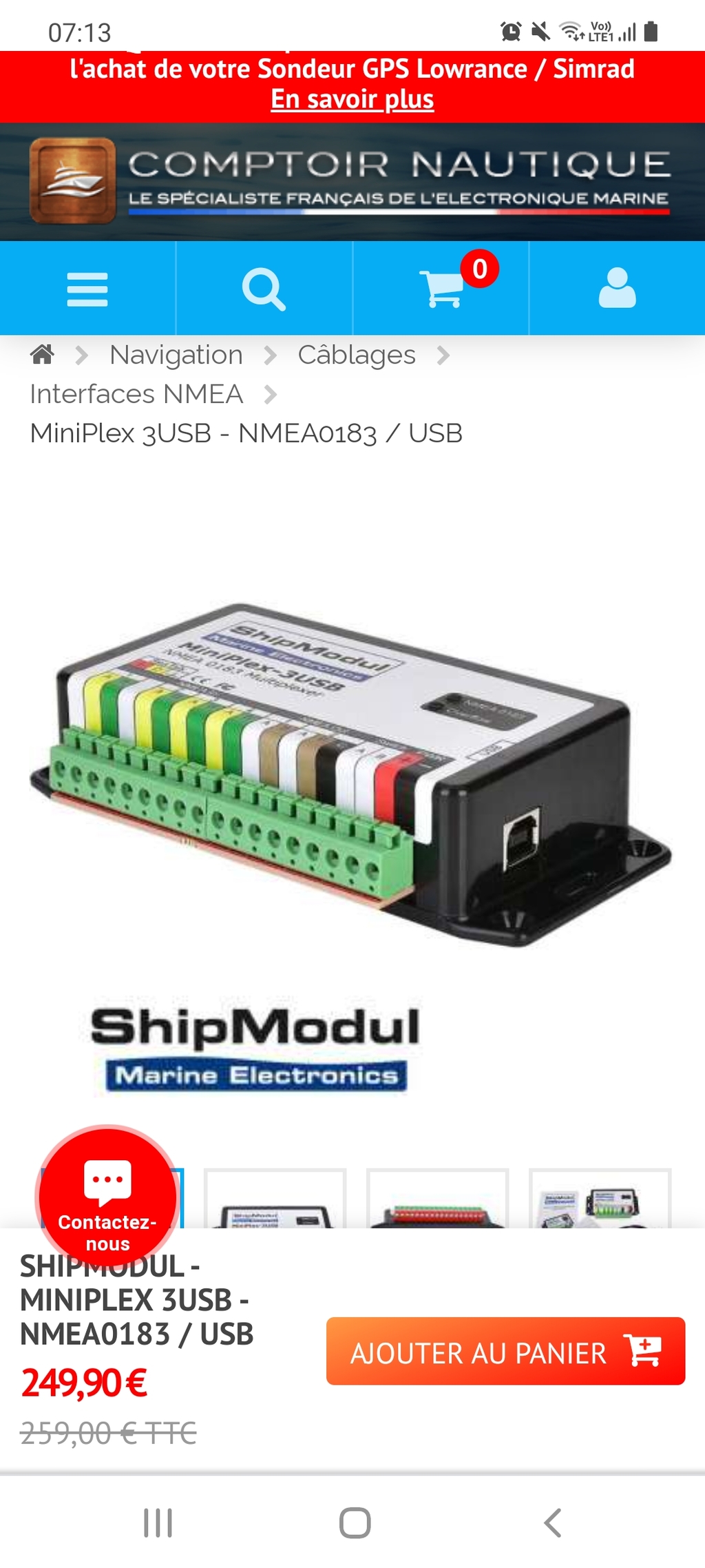

Je met une photo pour du multiplexeur


14 mar. 2021
0

Bonjour,
La première chose a faire est de lire la doc technique du miniplex qui est vraiment très didactique. Et si vraiment ça vous parle pas du tout, faut sous-traiter.


14 mar. 2021
0

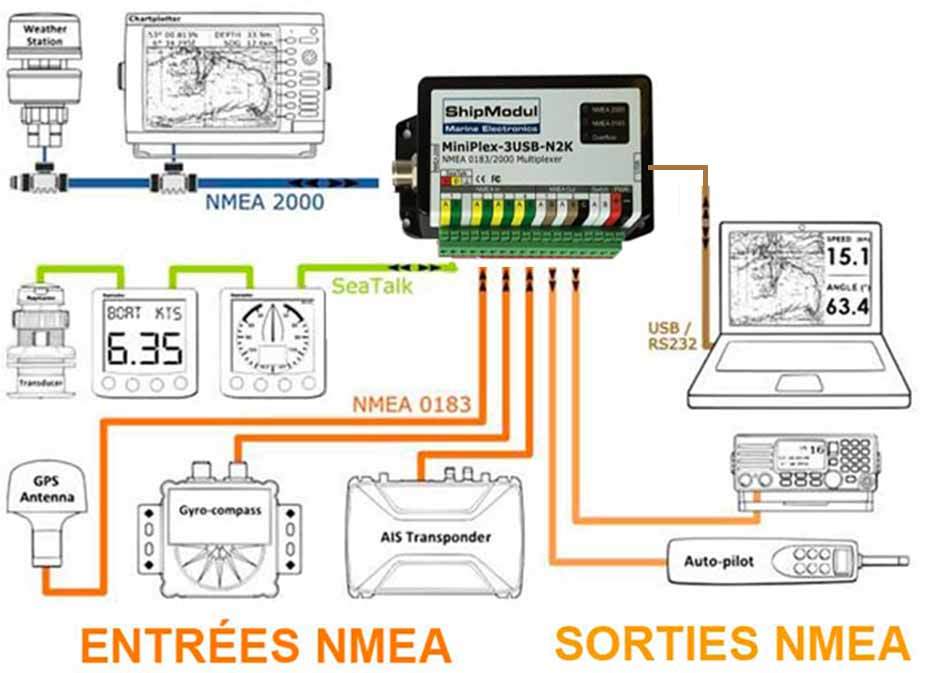

Ce schema (trouvé sur www.comptoirnautique.com[...]et.html /remarquez Ethernet # USB ) est déjà tres explicite.

Et bien sur je préfererais en USB www.comptoirnautique.com[...]sb.html à cours terme... 300 €

  • les prises NMEA 183 sont mono-direction + mono-périphérique
  • la prise N2K est en réseau (grappe) bi-directionnelle

Après : faut composer (avec les sources de données, puis les réceptions parle/les consommateurs ) !
