Dissipateur électrique

Aucune référence ? Plaque constructeur ?

Hello,

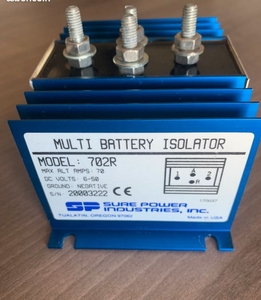

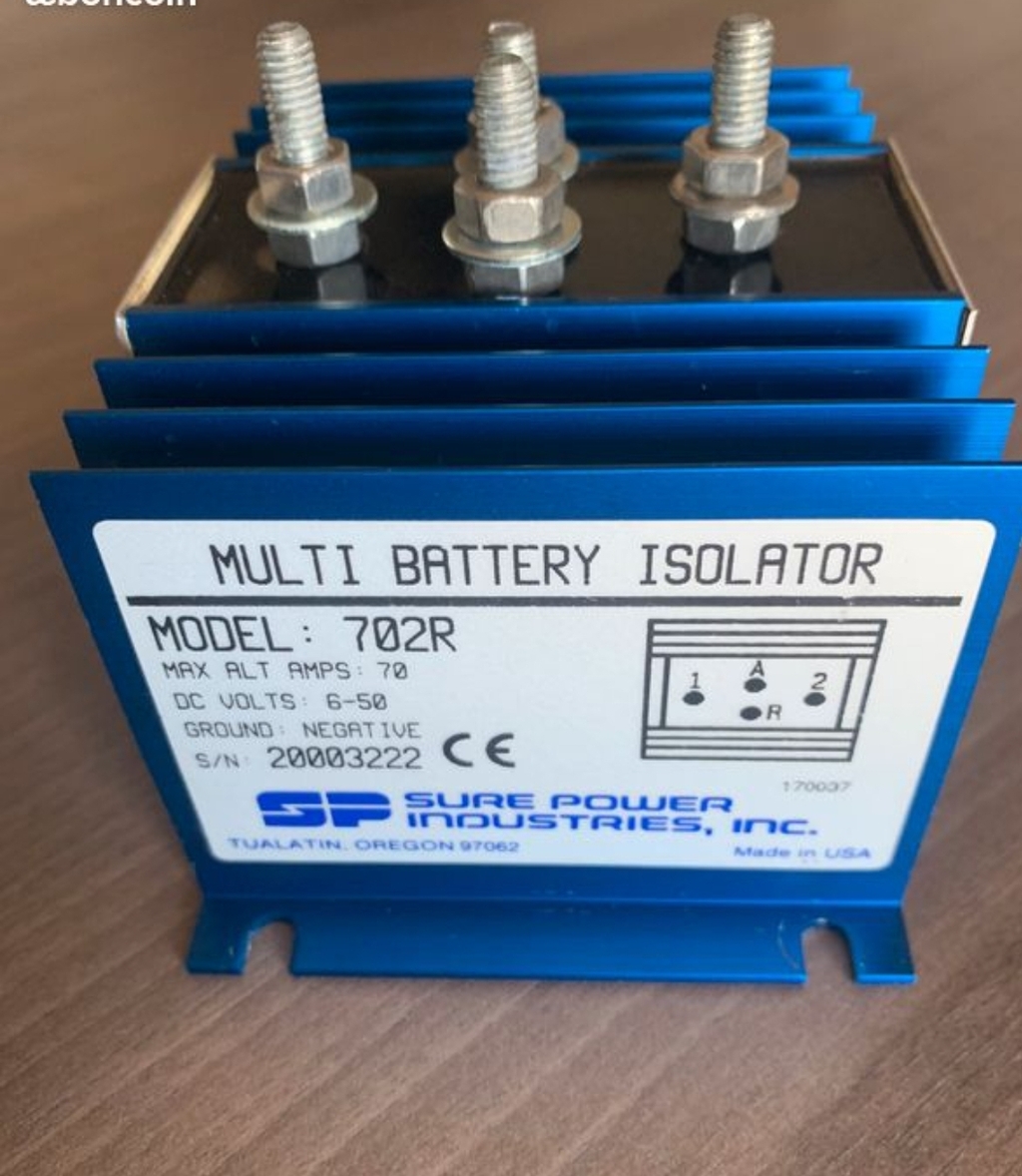

Je dirais aussi un répartiteur de charge Surepower à diodes.
www.tyboat.com[...]ce.html
Amicalement.
FX

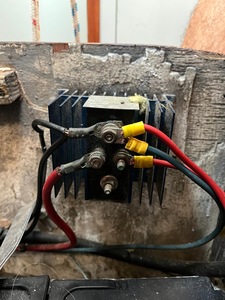

Bonjour.. Question de candide sur cet élément sur un voilier..
. À quoi ça sert exactement ? Merci

Un shunt pour un moniteur de batterie ?

Salut,
A edbum,
"... À quoi ça sert exactement ?...".

Condition obligatoire: moteur tournant, l'alternateur débite !
Avec ce modèle de répartiteur à diodes, ca sert a répartir l'intensité de charge (sur la borne Entrée) fournie par l'alternateur, en 2 parties sur les bornes S1 et S2 qui vont vers la batterie moteur et vers la batterie services.

NOTA: Ce simple modèle à diodes, mis a part la diode elle-même, ne possède pas d’électronique et n'a pas besoin de négatif (-12v).
Par contre, il a un très gros défaut: entre la borne "Entrée" et les bornes "Sorties" il a une perte de tension de charge de 0,7v minimum...Ex: un alternateur fourni une tension de charge de 14,5v sur la borne entrée du répartiteur de charge à diodes, il n’y aura que (14,5v - 0,7v) = 13,8v de charge ; on dit alors que le répartiteur "bouffe 0,7v" . Il est donc obsolète...

Un répartiteur de charge mofset, fonctionne sur le même principe, mais il a un minimum d’électronique et à besoin d'un négatif(-12v); point important, il n'aura qu'une perte minimum de tension de charge de 0,1v, considérée comme acceptable...

Enfin, le cyrix-ct 120A: lui ne répartit pas l’intensité de charge , il couple la batterie moteur et la batterie servitudes dés que la tension de charge atteint 13v, il les désaccouple des que la tension redescend à 12,8v.

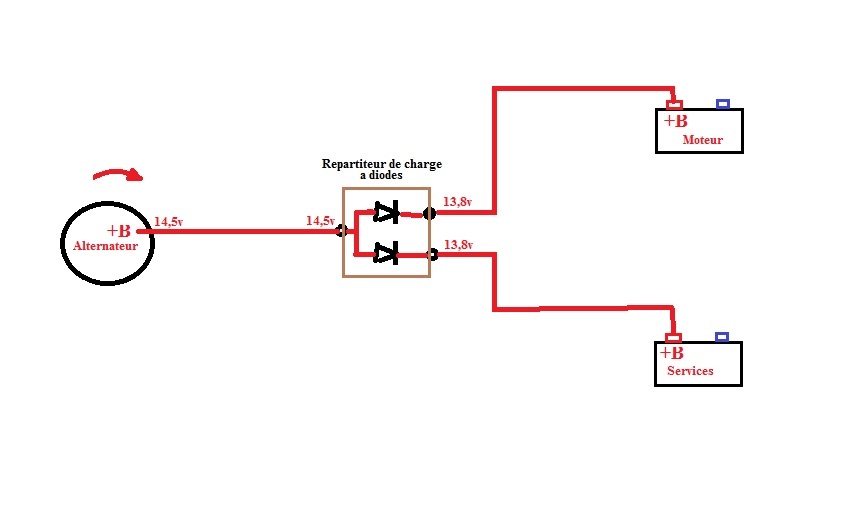

Ci-dessous un schéma simple d'un répartiteur à diodes (perte de 0,7v).
