diode anti retour panneau solaire pour les nuls

Bonjour a tous,
je me décide à poser ma question même si le sujet a déjà été abordé parce que je ne suis pas sure d'avoir tout bien compris les réponses.
Voila :

nous avons une installation panneau solaire et régulateur simple entrée qui fonctionne.

nous allons rajouter une éolienne pour aller dans les régions ou il y a plus de vent que de soleil (plan maso, certes, mais c'est un autre débat) . nous avons en main une éolienne et un nouveau régulateur double entrée qui ne sont pas encore montés.

la notice du régulateur double entrée dit qu'il faut que le panneau solaire soit équipé d'une diode anti-retour.

question 1 : j'ai bien lu dans quelques fils du forum que la plupart des panneaux solaires sont équipés d'une diode anti-retour mais si on a un doute parce que le panneau est ancien et que l'installation a été faite par le précédent propriétaire, comment on vérifie ce point ? y a-t'il une mesure à faire ou bien faut-il démonter / regarder ?

question 2 : si jamais il n'y a pas de diode dans le panneau solaire, il y en a au moins une dans le régulateur actuel . Est-ce qu'on peut alors utiliser cette diode en laissant le régulateur 1 en amont du régulateur 2 sur le circuit du panneau solaire ?

merci d'avance pour votre aide,
isabelle, de Skol

L'équipage
21 jan. 2015
21 jan. 2015
0

la diode sert à protéger les cellules d'un retour "inverse" de courant dans le panneau... cela ne coute pas cher (maxi qq euro en fonction de la taille de la diode)...
donc si tu n'es pas certain qu'il y en a une dans le régulateur, il faut d'en mettre une.

21 jan. 2015
0

j'ai pas répondu complétement... pour voir s'il y en a une, un ohmmètre.. tu verras bien si le courant passe dans les deux sens ou dans un seul

21 jan. 2015
0

bjr,
tiu ouvres le coffret de connexion sur le panneau et dedans ils doit y avoir deux diodes noires avec un trait blanc
epicetou
alain

21 jan. 2015
0

j'ai acheté des panneaux a pas cher qui n'en avaient pas, j'ai posé ce genre de diode dans le boitier au dos du panneau ou elles sont logiquement;;... cela ne m'a pas couté bien cher...voici un lien
www.conrad.fr[...]TPCEN19

21 jan. 2015
0

Merci Louis, Fritz et Motus, je passe l'info à mon chéri qui est à bord!

@ Matelot: si la notice du régulateur demande qu'on s'en assure, c'est sans doute qu'il n'y a pas de diode anti-retour entre les deux circuits dans le régulateur lui-même. Par contre le régulateur est diodé contre les retours de la batterie.

21 jan. 2015
0

n'importe quelle diode anti retour d'alternateur bagnoles peuvent faire l'affaire ya un sens de montage courant passe dans sens panneau bat, te pas dans l'autre sens en général ya rien dans les boitiers de connexion panneaux solaires les diodes ça consomme un peu de jus, donc ca chauffe, coller une petite tole alu sur la diode pour refroidir et servir en meme temps de fixation

21 jan. 2015
0

La tension aux bornes d'une diode passante est de 0,7 volt
Fonction de la puissance max des panneaux donc de l'ampérage max il faut dimensionner la diode et envisager un montage avec un petit dissipateur.
La puissance dissipée sera de 0,7 X ampérage
Ciao
Polo

21 jan. 2015
1

Bonjour.
Les diodes SCHOTTKY à faible chute de tension "low drop" baissent 0,5v. C'est a peine mieux mais c'est toujours ça.
Ex STPS15L25D 15 A 25V avec un semelle pour dissipateur. Et il y en a d'autres.
JC

22 jan. 2015
0

pour le panneau " a pas cher " c'était il y a 4 ans... ce n'est plus valide, les panneaux fonctionnent toujours bien... juste fait un petit joint d'étanchéité autour car sur 2 cm dans un coin cela commencait a prendre un peu l'eau..

22 jan. 2015
0

Bon alors après ouverture du boitier, il s'avère que le panneau solaire n'est pas muni d'une diode anti-retour. Nous allons donc en acheter une et la poser.

si quelqu'un a une photo d'un boitier ouvert dans lequel une diode a été AJOUTEE après coup ça pourrait bien nous aider. sinon on causer avec les gens autour de nous pour savoir comment faire ça.

en tout cas merci ! on évitera ainsi de cramer le panneau à la première survente sur l'éolienne.

isabelle, de Skol

23 jan. 201516 juin 2020
0

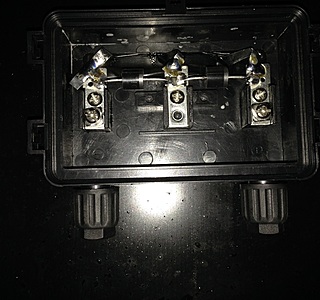

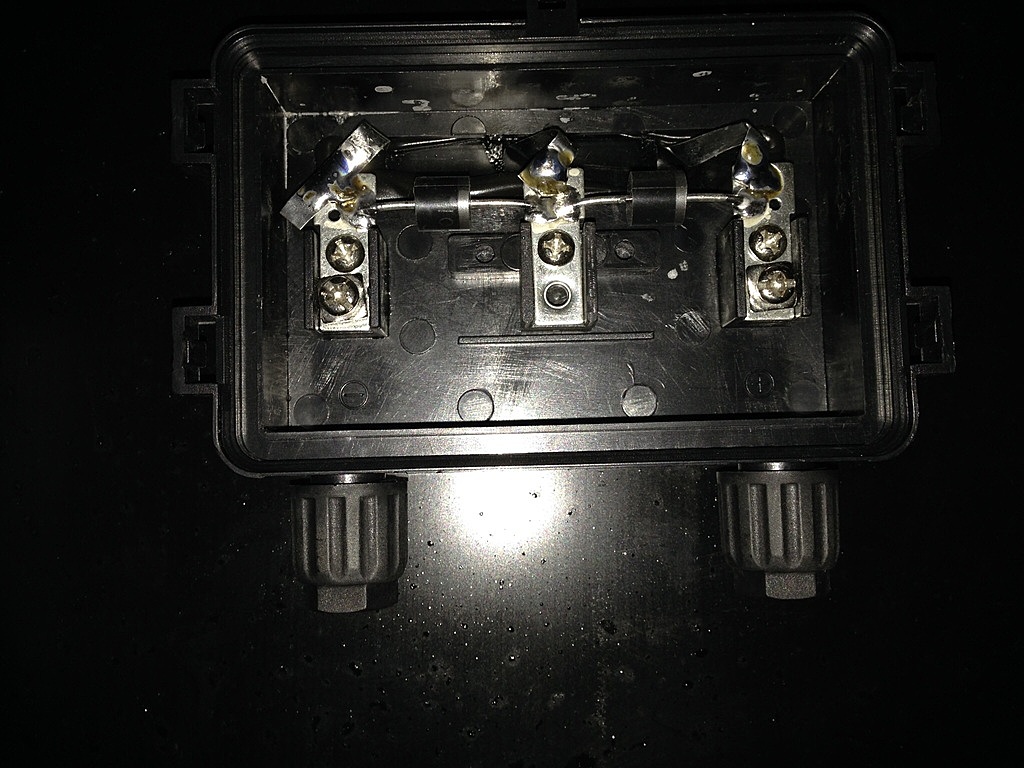

Moi j'ai ça : (voir photo)

PS : ne me demandez pas de détails, je n'y connais rien à part que je branche le + sur le bornier de droite, et que le - est à gauche ...

23 jan. 2015
0

tu devrais avoir deux fils... en espérant un rouge, un noir..
coupe le rouge, soude la diode, si elle a un trait blanc d'un coté -->|-- cela correspond au sens du "blocage" (à la cathode) donc le trait "blanc" du coté "sortie" vers la batterie

23 jan. 2015
0

au pire si tu te trompes de sens, rien ne sort du panneau.. mais aucun risque.. tu changes de sens de la diode.

23 jan. 201516 juin 2020
0

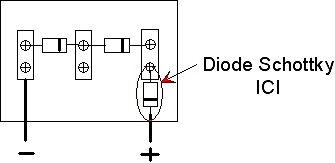

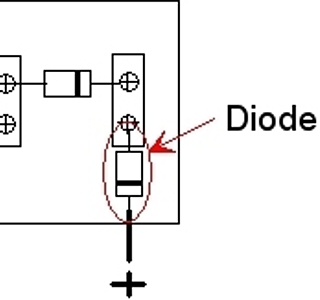

Si je devais protéger mes panneaux solaires des courants inverses j'ajouterais une diode Schotthy en sortie sur le + comme sur le schéma joint. C'est à mon avis, la seule façon de vraiment protéger le panneau solaire si l'on vient mettre en parallèle du panneau une tension bien supérieure à celle que fournit; c'est peut-être le cas d'une éolienne.
On va perdre un peu de tension (environ 0.5V), donc de puissance mais on ne peut pas tout avoir...
Dans la plupart des cas, les diodes déjà installées dans les panneaux solaires sont des diodes de bypass pour éviter les phénomènes de "points chauds" qui peuvent dégrader le panneau.

23 jan. 2015
0

Lire diode "Schottky" et non "Schotthy"

23 jan. 2015
0

@ matelot, t'enerve pas . la question était suffisamment bonne pour que les réponses nous aident vraiment
le régulateur est bien prévu pour accueillir les deux sources et la notice du régulateur précise que la source panneau solaire doit être équipé d'une diode anti-retour.

il s'agit du régulateur vendu par Rutland soi-même le modèle HRSI qui "peut accepter, en parallèle de l'éolienne, des panneaux solaires pour un total de 160W"

@ florent, louis, dan : merciiii ça va bien nous aider!

23 jan. 2015
0

@Skol, si tu peux, fais une photo la plus détaillée possible du bornier de ton panneau solaire, comme ça, les explications seront limpides.
Donne aussi des détails sur le matériel à installer, ça permettra, comme le dit si bien M@telot+, de virer le régul d'origine pour avoir un meilleur rendement à basse vitesse.
Question diode anti retour, il vaut mieux, amha, et c'est quasi le même prix, une diode Schottky, car même si la chute de tension n'est que de 0,2 volts, (0,7 pour une diode de puissance classique, 0,5 pour une Schottky de puissance), tu vas tout de même gagner un peu en ampères pour la même fiabilité. Les surdimensionner, bien sûr.

Allez, hop, appareil photo !

:mdr:

23 jan. 2015
0

Bonjour,

Sans vouloir faire de la pub, il existe des diodes en MC4, dédiées aux branchements des panneaux, il suffit de les intercaler en sortie du pnx, sur la prise MC4 positive.
voir le site "electrosun", Taper : connecteur diode Elc-4 mâle photovoltaique type MC4 TUV, je suis passé par eux pour mon installation. ce n'est pas trop cher, 11,94ttc + le port....
l'avantage, c'est en MC4 male/femelle donc étanche et facile à mettre en place.....

23 jan. 2015
0

@ matelot : on n'a aucun embarras, on a pas du tout l'impression d'avoir fait un mauvais choix. beaucoup de gens nous disent même que notre choix est le plus intelligent, une éolienne qui commence à produire avec très peu de vent (c'est la petite qu'on a pris, la 504) ca suffira largement pour nos besoins.
notre panneau, même qualifié de "gadget" par toi, nous donne entière satisfaction depuis de nombreuses années. la raison pour laquelle on installe maintenant une petite éolienne c'est qu'on va tenter de descendre loin dans le sud. la patagonie est une des régions les plus pluvieuses du monde.

nous avons très peu de consommation électrique : pas de pilote électrique, pas de frigo, pas d'ordinateur alumé en permanence. on cherche uste a avoir une bonne autonomie quand on est au mouillage longtemps. trop con d'avoir à allumer le moteur juste pour du jus.

@ philippe,
je ne suis pas sur le bateau actuellement mais peut-être que mon homme arrivera à prendre la photo. cela dit, pour le moment, j'ai l'impression qu'on a tout ce qu'il nous faut. grace aux diverses interventions.

cette histoire de virer le régulateur, qui n'était pas ma demande, c'est sérieux? on risque quoi au niveau des batteries si on n'a pas de régulateur ? faut bien quelque chose qui stoppe l'alimentation de la batterie quand c'est plein, non ? ou alors j'ai rien compris sur le rôle du régulateur....

23 jan. 2015
0

en direct d'Uruguay, je reçois l'information suivante : notre Panneau solaire est un H580 de 50 watts

quelle diode faut-il pour ce PS ?

pour ceux qui cogitent sur la stratégie "virer le régulateur", je rappelle que l'éolienne est une 504 de Rutland, et que pour le moment seul le panneau solaire est monté et en fonctionnement.

(les suggestions sur "virer le régulateur", ça pourrait servir au cas où le régulateur crame, ce qui nous est déjà arrivé par le passé avec un régulateur simple entrée pour PS dont je ne me souviens plus des référence)

merci d'avance

23 jan. 201516 juin 2020
0

voir ce type de matériel, on en trouve partout sur le web.....
tapez : diodes MC4


23 jan. 201523 jan. 2015
1

Comme le dit M@telot+, n'enlève rien, rajoute simplement ton éolienne avec son régulateur dédié exactement comme le panneau solaire qui a aussi son régulateur dédié.
Les régulateurs font office de diodes.
2 générateurs, 2 circuits, 2 régulateurs, et les électrons-vaches seront bien gardés.

24 jan. 2015
0

A propos de diode anti-retour, la plupart des panneaux moderne n'ont pas besoins car il ont une grande résistance aux courants inverses et comme le souligne Carquei les régulateurs en sont munis eux aussi, mais il se peut que pour je ne sais quel raison qu'il y est une petite fuite qui peut être facilement vérifiable car il suffi de déconnecter le fil + de votre installation solaire entre régulateur et batterie (la nuit seulement) et d'y intercaler un ampèremètre et même si vous trouver un petit courant inverse de 0.1A à 0.2A, vous serez toujours gagnant sur une diode anti-retour qui vous fait chuter la tension de ~0.7V ce qui impacte lourdement le rendement d'un MPPT.... par exemple.
