Dimensions d'un moteur HB 6 cv

Pour peaufiner les plans de mon cata, je recherche les côtes d'encombrement d'un moteur hors-bord 6 CV 4 temps :

En position basse :
hauteur au dessus du tableau (ou de la chaise)
hauteur en dessous du tableau
longueur en avant du tableau
longueur en arrière du tableau

En position relevé :
hauteur au dessus du tableau (ou de la chaise)
hauteur en dessous du tableau
longueur en avant du tableau
longueur en arrière du tableau

Ainsi que la largeur.

Si quelqu'un parmi vous sait où je peux trouver cela, ce serait super ! :-)

Merci beaucoup.

Daniel.

L'équipage
30 avr. 2007
30 avr. 2007
0

vous pouvez repeter la question ?
j'ai pas tout bien compris.
Que veux-tu savoir? les cotes d'un moteur 6cv ? si ce n'est que ça, je vais chercher le mien dans la semaine et je te fais un croquis avec toutes ses mensurations !!!
ou si tu est plus pressé tu fais un tour chez un ship avec ton metre et ton carnet ;-)

le mien c'est un suzuki

30 avr. 2007
0

tout pareil demain
6 cv Honda arbre long

01 mai 2007
0

ce sera demain
aujourd'hui, pluie toute la journée....pas mis le nez dehors :-(

02 mai 200716 juin 2020
0

Merci Pierre et Vincent
C'est exactement cela que je cherche.
Mais il n'y a pas urgence, alors quand vous aurez le temps...

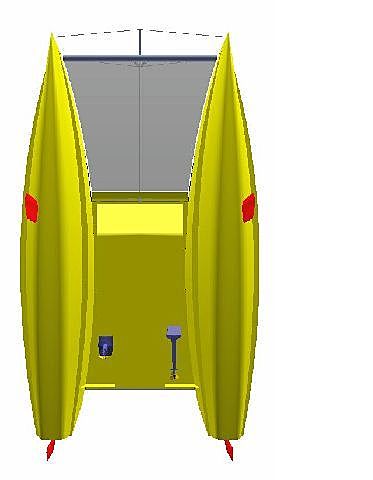

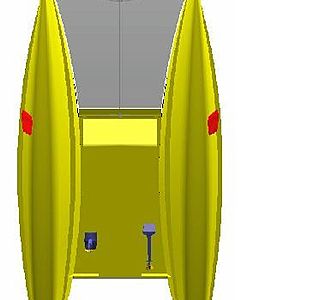

En fait, il s'agit de dessiner les chaises et les compartiments qui recevront les moteurs.

02 mai 2007
0

Sur
www.honda-marine.com[...]/ ils donnent les côtes pour un 8CV et en dessous ils parlent d'un 5 CV

02 mai 2007
0

Merci Joel
Le tohatsu semble être le seul dont on trouve les cotes précises sur internet.

03 mai 2007
0

Merci Vincent
La louche est bien assez précise comme çà. ;-)

03 mai 2007
0

c'est comme pour le polyester
1 louche de résine, 2 gorgées de catalyseur...

:alavotre:

02 mai 2007
0

www.tohatsu.co.jp[...]s6.html
la il y à toutes les cotes et c'est un 6CV

03 mai 200716 juin 2020
0

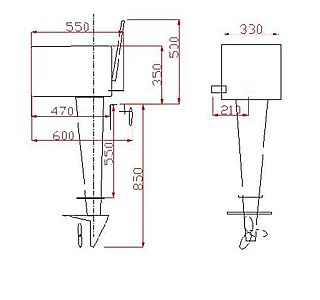

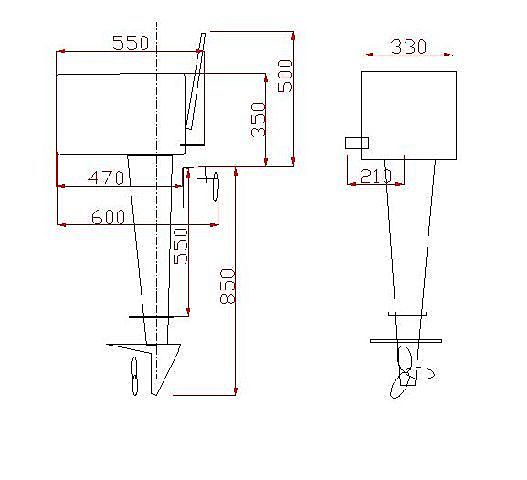

honda 6cv
à la louche
;-)

03 mai 2007
0

ça dépend
de la taille de la louche

:mdr:
:mdr:

05 mai 2007
0

De retour
j'arrive à l'instant d'aller récuperer mon moteur, d'après les cotes données plus haut, le suzuki est plus petit en hauteur et en longueur.

J'essaye de te faire un croquis compréhensible.

06 mai 2007
0

pas surprenant
les honda ont toujours été plus gros...le 6cv 4t est a faillit ne pas rentrer dans mon puits, précédemment occupé par un 9,9 yam 2t

06 mai 2007
0

j'oubliais un détail
il est avec réservoir intégré MAIS équipé d'origine d'une connectique pour être alimenté par une nourrice

06 mai 2007
0

dans un premier temps
à défaut de croquis (hé oui, je suis un gros nul !!! mais j'assume :-p)
je peux déja donner les cotes qui changent le plus entre le honda et le suzuki

*hauteur chaise à bas de l'embase: 700 au lieu de 850
*hauteur chaise à haut du capot(poignée comprise, elle ne dépasse pas en position relevée):
360 au lieu de 500
*longueur entre chaise et arrière capot (poignée):
410 au lieu de 470

voilà pour les principales différences, si tu veux plus de détails ------&gt mp
