Dimension coude nmea 2000

Salut à tous et bonne année 2021 , que cette année vous réserve de belle nav. Tous.
Je recherche une info concernant l’encombrement d’un câble coudé nmea 2000 micro afin de voir si cela vaut la peine pour mon installation .
Merci et bon vent.

L'équipage
03 jan. 2021
03 jan. 2021
0

Hello,
Que recherches tu exactement ?

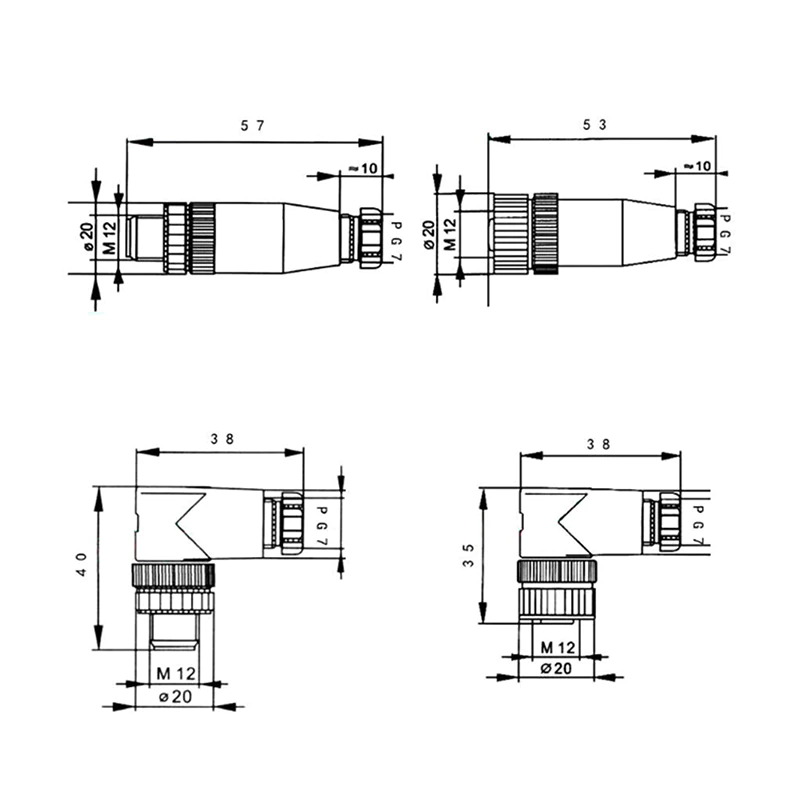

Le rayon de courbure mini d'un cable NMEA ou bien la taille d'un raccord coudé ?


Tiptop:C’est déjà une bonne approche, mais je prends un câble sertie du commerce.La prise peut provoquer des pertes de données si mal isolée ·le 05 jan. 2021 21:08
03 jan. 2021
0

Ca dépend du câble... en générale la règle est: le rayon de courbure doit être supérieur à 7 X le Diamètre du câble.


05 jan. 2021
0

Salut ,désolé du retard,la semaine à repris plein pot.
Je recherche la côte d’un câble micro avec sa prise coudée
Car je sais qu’il existe mais pas les détails.
Je vais installer un AP44 dehors en mobile et je souhaite
Limiter le volume du boîtier alu en sortant le câble par le bas.
Merci pour votre attention.


05 jan. 2021
0

J'ai un câble coudé NMEA 2000 de marque Garmin, c'est la prise femelle qui est coudée. La hauteur mesurée à partir de l'écrou de la prise mâle du boîtier est de 38 mm. Mais attention, selon la marque l'orientation du câble ne sera pas la même, il te faudra peut-être essayer plusieurs marques pour trouver l'orientation qui te convient.


10 jan. 2021
0

Merci Matelot 👍 , quand tu regarde ta prise femelle câble vers le bas ou est placé le détrompeur ? Sur mon pilote AP44 quand je regarde la prise femelle le detrompeur est à 14heures .


10 jan. 2021
0

En faisant comme toi, prise vers moi, le détrompeur est à 12h30 environ sur mon câble Garmin. Oui c'est bizarre !


10 jan. 2021
0

J’ai sûrement mal évalué l’heure 🤔 je pense que c’est bon 👍, je dois connecter ce pilote sur mon simnet car il y a déjà un pilote AP24 défectueux (écran flouté ) .du coup je dois acheter un câble coudé micro de 3 mètres avec un simnet de l’autre côté.
Merci pour ton aide


matelot@19001:Chaque marque a voulu se distinguer en mettant un angle différent. Quand on assemble des Té de marques différentes pour faire une dorsale on obtient un truc assez marrant.·le 10 jan. 2021 21:16
VENTS:En fait, c'est la NMEA qui a choisi un angle du détrompeur différents! surement pour nous empêchez d'acheter les prises M12 industrielles beaucoup moins cher... mais c'est vrai pas toujours blindées.·le 11 jan. 2021 08:13
