différentes tailles de safrans Fantasia quillard ?

Bonjour,
j'ai récemment récupéré un safran de fantasia composite que j'ai installé à la place de mon safran en CP. J'ai donc eu l'occasion de les superposer : le safran en composite est plus long 228,5cm pour 216cm pour le safran en CP et plus large 39 cm contre 35,5cm à la flottaison.
La largeur en bout de pelle reste de 39 pour le safran en composite et se réduit à 31 pour le CP.
La partie haute reste quasiment la même.

Je n'ai fait qu'une sortie par petit temps, je n'ai pas senti de différence...

Ceci juste pour information.

Bon vent
Alain

L'équipage
28 jan. 2010
01 fév. 201016 juin 2020
0

Salut...

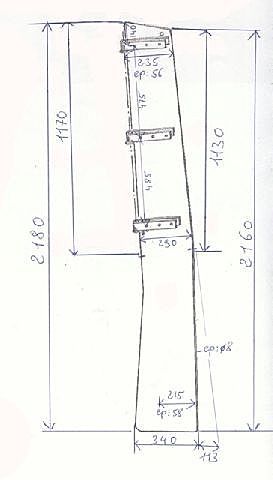

Si cela peut t'aider, tu trouveras les dimensions du safran de mon Fantasia en piece jointe.

05 fév. 2010
0

Safran Fantasia
Bonjour,
Effectivement les safrans des Fantasia Quillard sont en composite plus grands et plus larges
Autres avantages ils sont beaucoup plus solides.
J'ai eu un Fantasia quillard pendant 8 ans le safran avait une déformation bizarre comme un gonflement vers le milieu et ce sur un seul bord.
J'ai donc refais un nouveau safran en époxy et tissus de verre l'ensemble parfaitement symétrique
et tout çà pour plus de Plaisir.
Dans mon port d'attache j'ai vu tous les Fantasia dériveurs revenir en remorque ,safran brisé au niveau de la ferrure basse.Ils étaient fait en contreplaqué et l'ensemble pourrissaient par les boulons.
J'espère avoir répondu à la question.
@+++et bon vent.
Janyc. :-)

20 fév. 2010
0

Petitlu et Janyc
Je voulais dire que qu'il existe deux type de safran pour le Fantasia quillard : un en CP et un en composite, celui en CP étant plus petit.
Depuis j'ai pu tester le safran composite : bateau plus manoeuvrant, mieux équilibré et moins ardent.
Donc que du positif !
Bon vent !

20 fév. 2010
0

sauf que plus fragile
il y a un certain nombre de safran sur fantasia eolia attalia qui ont cassés juste à la ferrure (ça m'est arrivé) et si le safran est refait plus costaud il faut renforcer la fixation des ferrure basses, la mienne était passée à travers le tableau arr mais le safran n'a pas cassé
