Diamètre de l'hélice

Bonjour,
je suis depuis quelques semaines l'heureux propriétaire de "Callisto", un Victorian 28 de 1971 (wauquiez). Je le fais remotoriser avec un Yanmar de 14ch neuf. La ligne d'arbre et l'hélice seront changées aussi. L'hélice étant dans une "cage", entre le safran et la quille longue, je cherche à connaître le diamètre de l'hélice d'origine ou le diamètre maximum possible. Je peux plonger ou faire sortir le bateau exprès, mais si quelqun a l'info...
Merci d'avance,
Olivier.

L'équipage
15 nov. 2009
15 nov. 200916 juin 2020
0

Diametre de l'hélice
Salut à tous
Bsr Callisto,
Si ca peut te rendre service, on prend la distance totale de la cage d'hélice, comprenant:
le diametre de l'hélice
10% de ce diametre d'hélice pour le haut
5 à 10% de ce diametre d'hélice pour le bas

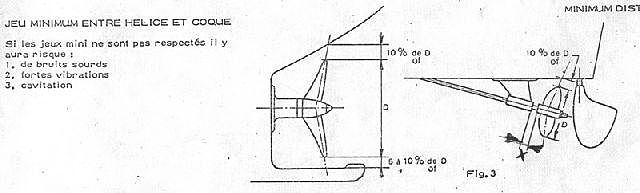

Mais un bon schéma vaut mieux que tout commentaire,
X représente 1,5 fois maximum le diamétre de l'arbre
Amicalement,
Daniel

16 nov. 2009
0

Coupe orin
L'installation d'un coupe orin a-t-elle une incidence sur le calcul de la cote X ?

16 nov. 2009
0

Coupe orin
Salut à tous,
Ben en principe cette distance de "X " est théorique et mécanique. Toutefois par exemple,pour un arbre de 25mm, on peut aller jusqu'à 25 x 1,5 = 37,5 mm: en génèral, les coupe orins s'insérent dans cette cote, mais il faut prévoir également la poussée d'hélice qui fera remonter l'hélice vers le moteur, et donc il faut mettre le coupe orin au plus prés de l'hélice.
Amicalement,
Daniel
